AN5129 应用笔记
适合2.4GHz无线信号的低成本PCB天线： 适用于STM32WB系列的弯折天线设计
% Y1 o5 D1 V9 P/ Q1 V  ^* d5 P

$ Q; t8 E: f( G9 R, a" [引言
" ?4 J! ]+ J; m1 T此应用笔记专用于STM32WB系列微控制器。 使用PCB（印刷电路板）天线的主要原因之一是降低无线模块的总成本。通过精心设计和实 施，PCB印刷天线拥有与同样功能的SMD（表面贴装器件）陶瓷天线相似的性能。 一般而言，陶瓷SMD天线的封装尺寸小于PCB印刷天线的尺寸。对于PCB印刷天线解决方 案，PCB相对于天线所需空间的尺寸有所增加，这意味着无线模块更大，PCB成本也随之增 加。然而，PCB解决方案通常比SMD陶瓷天线更廉价。 STM32WB系列的演示和开发板根据本应用笔记实现PCB印刷天线。
! O4 ~4 U2 J$ b- x* a

) w- e# F$ n$ Z, D  l! E1 概述
% |' Z0 D3 K0 F, o: O( A* [本文档适用于基于ARM的STM32WB系列器件。
( g) j6 ], o  e" a0 k
3 y- d" v" G; c8 a/ ]2 坐标系

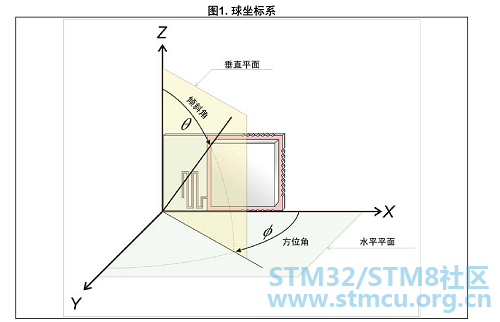

对于本文档，使用的是 图 1所示的球坐标系。

PCB模块垂直（X-Z平面）靠近坐标系原点。方位角从X轴到Y轴，倾斜角从Z轴到X-Y平 面。 有时，对于地理和导航系统，X轴称为“法线轴”，Y轴称为“东轴线”，Z轴称为“天 顶轴”。

3 布局规范

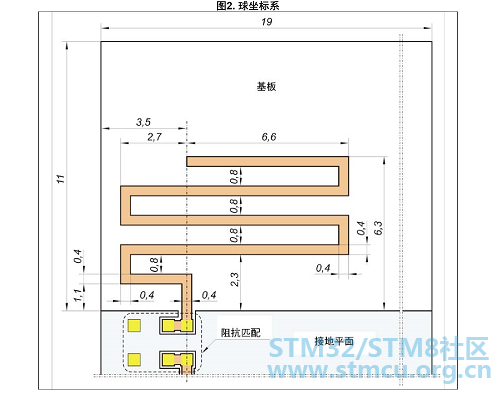

0 g) E* D& u! w- {2 ^8 yPCB天线包括所用PCB物料的电气参数，这对布局要求非常严格。建议使用尽可能类似 图 2 所示的布局。
/ }& E0 s; J. I) T* W& z
/ A" g: G. z9 A

/ n5 e: T* R, l8 h, N2 ^, `# \
$ C) x5 n2 K# u5 [8 Z4 X# [PCB天线的电气参数和性能也是由所使用的基板决定，尤其是板芯厚度与介电常数。
  O" Y/ }1 p2 L' b' ~+ x0 ]3 a' d

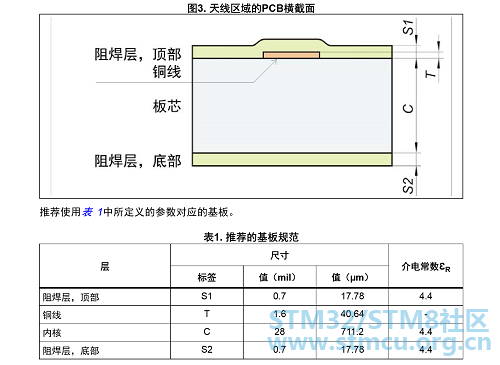

图 3图示了PCB天线区域中基板的典型横截面
/ S6 T, @( t1 p% x

2 ?% N; |- c0 m* A& m. N! R, s. o
0 @9 b1 K& X" E! \" Z! B" e( A4 阻抗匹配
通过π拓扑的阻抗匹配电路，PCB弯折天线可调谐为所需的50 Ω阻抗。在 图 2中，阻抗匹 配区域用虚线标记。在正常条件下，该天线的阻抗与所需标称阻抗（50 Ω）非常接近。 为了检查此设计的性能，制造了一个天线样本（根据本文档中的规范）。 图 4显示了此天 线。

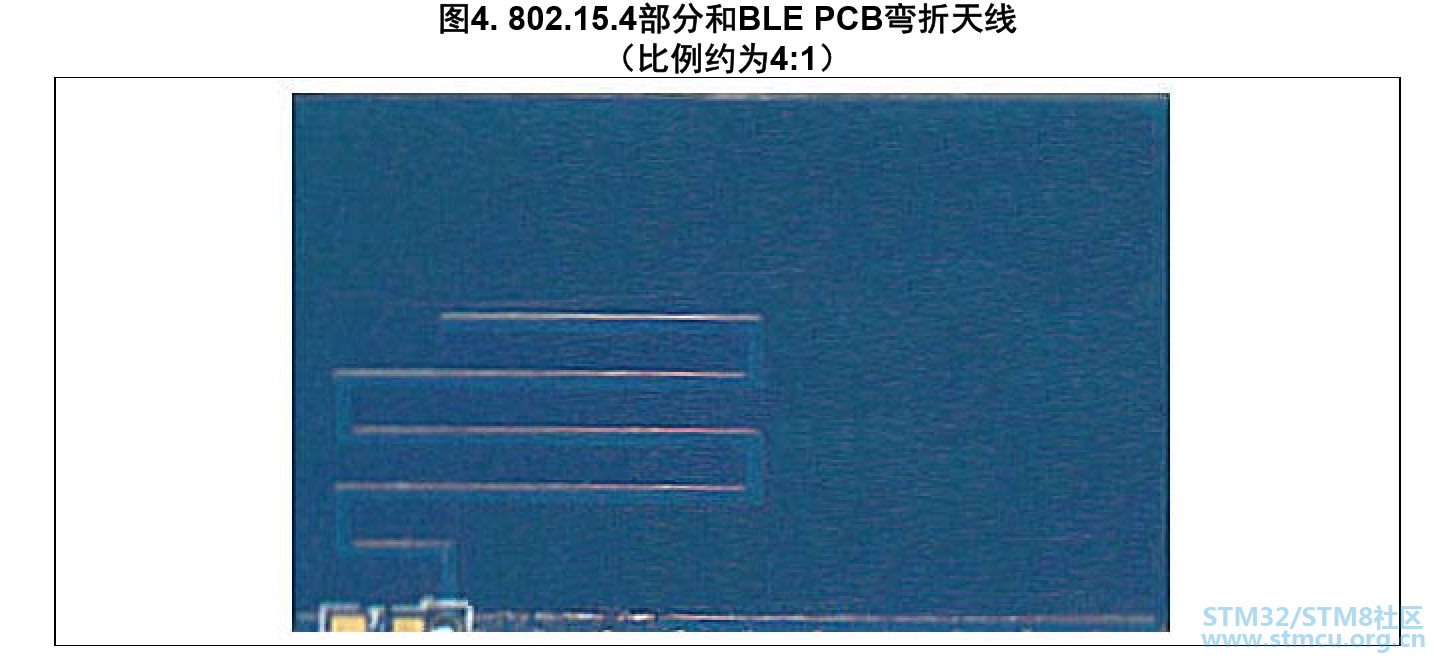

& u4 Y% ~2 H( S/ `, y9 e' ~图4. 802.15.4部分和BLE PCB弯折天线 （比例约为4:1）

- [* X8 O6 B$ E1 B( E; d( G  h
假设制造的样本天线具备所需的阻抗（不需要匹配阻抗），该阻抗匹配电路会被两个串联的 100 pF电容旁通，如 图 5所示。
) C, v( A# l6 u( A2 k: e
图5. 阻抗匹配电路 - 直接射频连接

4 i+ S+ [& ]) c2 e
弯折天线的所有电气参数都需要在带通滤波器（BPF）连接时测量，该滤波器的频率覆盖范 围为2.4 GHz到2.5 GHz。
' J; W* ~! B1 k, p  C

% Z$ v' j/ p1 K3 n" ]- k
$ Z) X6 G# `- _% A" r
..................

) B+ S, D' n9 W$ f5 m( c: t2 m了解更多，请下载后阅读

5 B2 R4 D* @( {' I* ?1 @! |: B5 q下载地址1>>       下载地址2>>

, `% L8 j' W3 ?  \7 K
0 |2 L. s2 q* x; R8 c: Y

这个好，节省天线的成本

感谢楼主大大的分享

访客1989 发表于 2018-11-30 16:26
感谢楼主大大的分享

希望对你们有帮助哦~
