通过第16章节 -- RCC-使用HSE/HSI配置时钟  的学习来重新认识系统总线和外设时钟的配置。
- H; m4 P& u* s) u  z
1 I$ g6 _4 a, |* V# m' Y    一、手册中有关时钟配置的内容

" i0 f  n- u: [: \
2 T- L$ M# Y. I  ]2 G: q    1.1、系统时钟框图：
         里面显示出STM32芯片所有时钟和有关配置的寄存器位
: @6 A- H, K8 F4 ?# f- _

) C2 B+ ~, R# y    二、系统启动有关时钟配置代码

/ M6 z: U: [$ {; A    2.1、系统启动分析

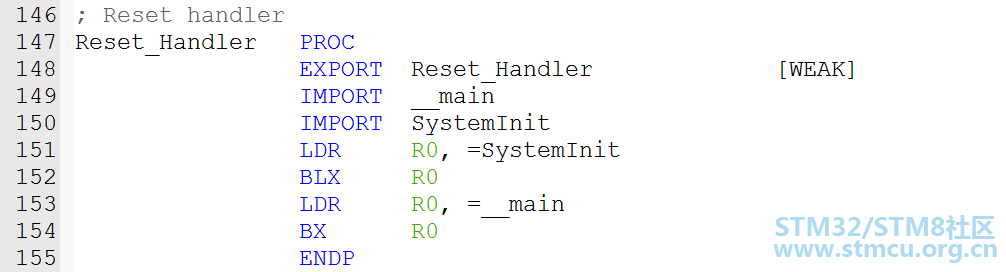

, O$ P, B/ @" G# X- L        上篇介绍启动代码分析，会执行Reset Handler服务处理程序。

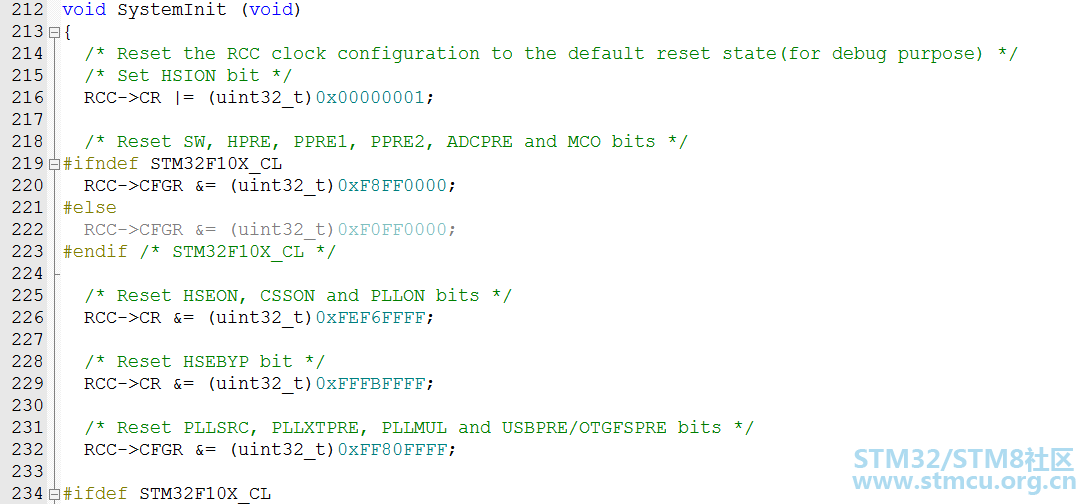

         里面有执行SystemInit系统初始化程序

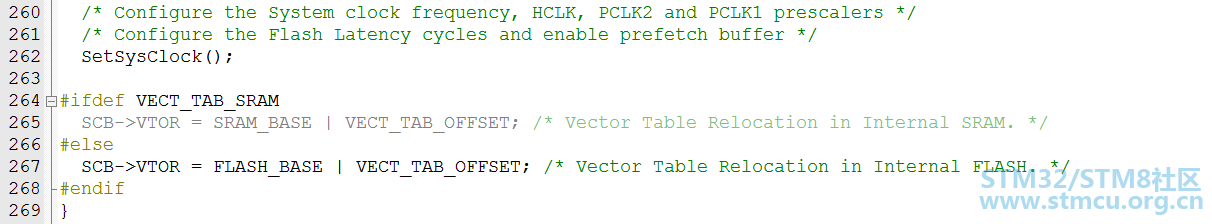

. ]7 j# [" T& U# j( o& _                里面调用SetSysClock函数设置系统时钟
4 O! E, B7 K, e. o

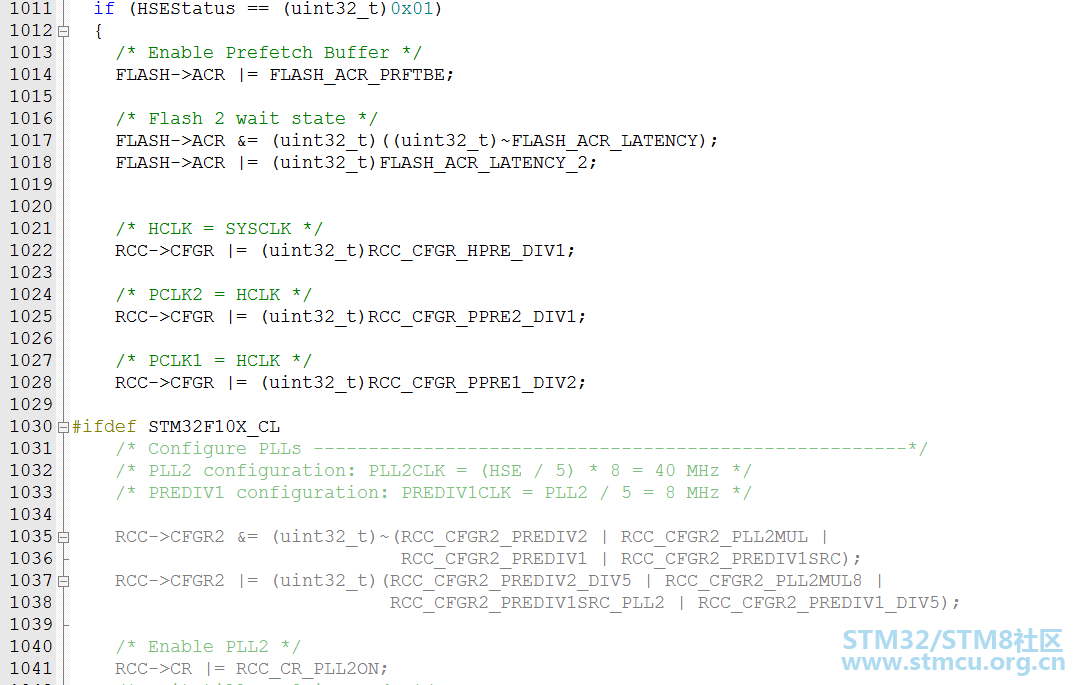

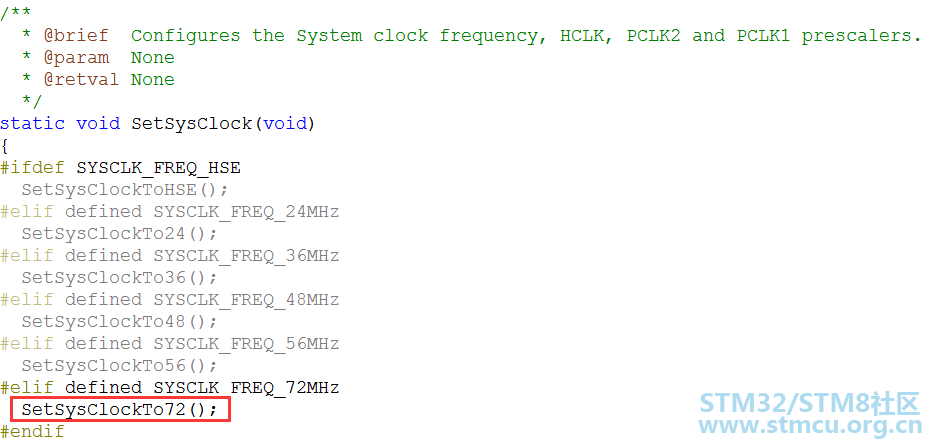

" d/ h/ k1 ?$ N# v1 M  `       SetSysClock函数配置为72MHz后调用SetSysClockTo72函数
4 s, j% \9 I/ H# H. s9 S

* a0 M% q/ g. {: x
* S0 n2 j: o  H8 v3 X- D
        上面是系统上电启动中，系统初始化和系统时钟配置过程，已经把总线时钟配置为72MHz。

4 i+ X" J; a* M$ ~* x' s    三、时钟配置实例
# |! S* c" e$ Q/ L$ H

    3.1、配置HSE时钟
        了解系统时钟配置流程后，来实践使用时钟配置。

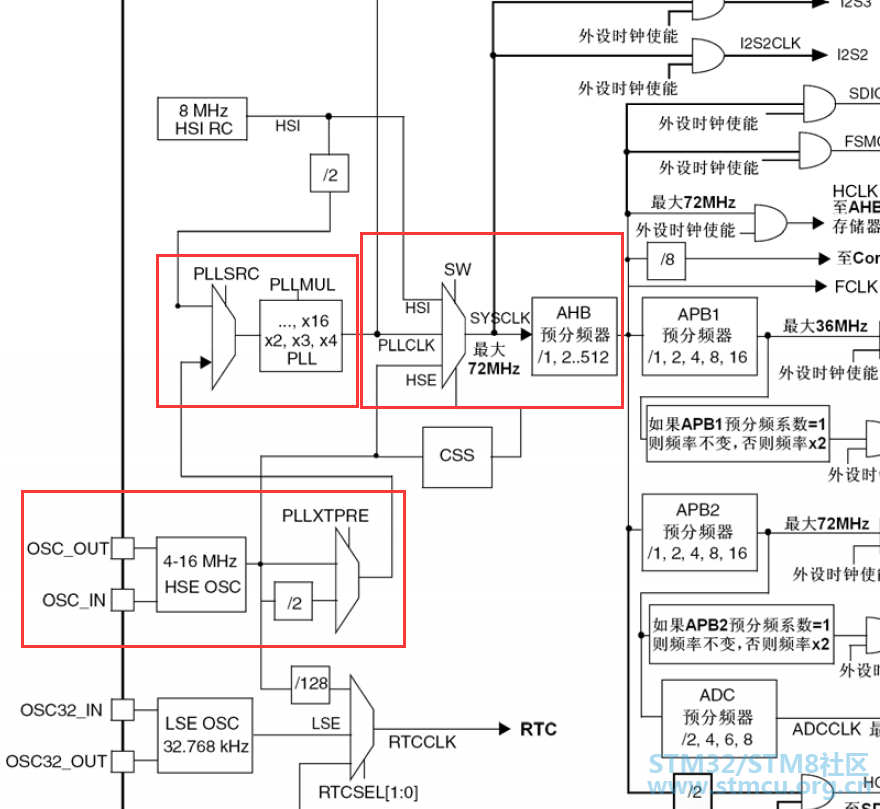

        在系统时钟框图中，HSE时钟配置
0 s# }; u' f' |; z5 w) B& |) g
    >选择外部时钟OSC32_IN和OSC32_OUT两个引脚上接的8MHz无源晶振
0 b4 A: \" j3 f/ J9 ~    >通过PLLXTPRE来选择HSE时钟不分频还是2分频。
$ t# r9 g/ t& Q* W1 X- Y6 g" B    >通过PLLSRC来选择内部时钟HSI和外部时钟HSE时钟选择。
    >通过PLLMUL来选择倍频设置，如系统总线72MHz，晶振频率8M*倍频9=72MHz
    >通过SW来选择时钟源HSI，PLLCLK和HSE时钟源。
  V8 ]# y1 a" F. {" x
6 i7 T3 O* [" @, I
    3.2、程序源码
         3.2.1、HSE时钟初始化
2 ^- i0 g' l# E/ r& i$ j         PLL时钟倍频到72MHz
) U. q# o5 h$ R, y! K! N8 F7 Z

1. static void HSE_SetSysClock(void)
   8 b1 T8 ~! F  `3 Z$ Y* L2 z0 S
2. {

3.   __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

4.

5.   RCC_DeInit();                                                                                        //RCC恢复默认状态

6.         RCC_HSEConfig(RCC_HSE_ON);                                //打开HSE时钟

7.

8.         HSEStatus=RCC_WaitForHSEStartUp();   //等待HSE时钟稳定

9.

10.   if (HSEStatus == SUCCESS)

11.   {

12.     /* Enable Prefetch Buffer */

13.                 FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);            //使能FLASH预存取缓冲区

14.                 FLASH_SetLatency(FLASH_Latency_2);
    ( ]* b1 i( V. N
15.
    8 N- n$ e/ ~& z# M) z  T; w! J$ g
16.                 RCC_HCLKConfig(RCC_SYSCLK_Div1);                                                                                                        //AHB - HCLK=SYSCLK

17.                 RCC_PCLK1Config(RCC_HCLK_Div2);                                                                                                                //APB1 -- PCLK1=HCLK/2

18.                 RCC_PCLK2Config(RCC_HCLK_Div1);                                                                                                                //APB2 -- PCLK2=HCLK

19.

20.                 RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);                        //PLL倍频

21.                 RCC_PLLCmd(ENABLE);                                                                                                                                                                //使能PLL
    * V* Z$ J( t4 F6 l3 G- K
22.

23.                 while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY)==RESET)                                        //等待PLL稳定
    4 P/ ^6 A/ I; T. T3 o8 C) W
24.                 {
    " M+ |% S2 `  V# k. U
25.                 }
    ' J0 E2 h: V2 |/ N- K/ U
26.                 RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);                                                                //PLL稳定后，时钟切换到SYSCLK

27.
    6 C8 L/ q! f5 x9 k5 n: G3 @
28.
    7 {- }- v  Y+ Q8 C5 D' t: C
29.                 while(RCC_GetSYSCLKSource()!=0x08)                                                                                                //读取时钟切换状态位，确保PLLCLK被选为系统时钟
    + R, w- k- y4 Q* x6 d3 j
30.                 {
    , S& G" Q$ f# B+ C& x
31.                 }
      q; ]) e& z7 a; s8 O. C
32.   }

33.   else
    2 `  [8 v4 c+ `' g) O! _
34.   {
    & F5 z; u8 O1 i- Q% |2 @- q
35.   }
    * `& z8 h" I# C7 G3 j
36. }

复制代码

       3.2.2、MCO引脚初始化

1. //MCO引脚配置
   ( S+ f9 q* \$ _' E2 I8 B  v  y
2. void MCO_GPIO_Config(void)
   % R3 h$ i) C7 m; M8 c
3. {

4.         GPIO_InitTypeDef  GPIO_InitStructure;
   3 t3 z) F8 @( B; z5 i' r0 C
5.

6.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);                 //使能PA端口时钟

7.
   3 [5 k+ ]! M3 i' U, w
8.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
   8 K: ~6 X4 ]7 `
9.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

10.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;                                 //IO口速度为50MHz
    2 u& v; Z1 |7 d% y
11.         GPIO_Init(GPIOA, &GPIO_InitStructure);
    ) m& I$ a3 Z( U4 A
12. }

复制代码

       3.2.3、LED引脚初始化
8 J! b) [" z8 i7 j4 X0 m

1.

2. void LED_GPIO_Config(void)
   / Y' e& Y. \" Q6 ~# G4 g; {" E- H( j( W
3. {

4.         GPIO_InitTypeDef  GPIO_InitStructure;

5.

6.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);                 //使能PA端口时钟

7.

8.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
   ) i( t7 B9 L) K7 v  {& x6 a
9.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

10.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;                                 //IO口速度为50MHz

11.         GPIO_Init(GPIOB, &GPIO_InitStructure);
    / B6 W: L# {* @: v6 y# E3 {
12. }

复制代码

       3.2.4、主程序
9 f( U9 `' m8 ~6 a

1. int main(void)

2. {
   7 {' F7 ]' d) p" }8 N
3.         uint32_t i;

4.         HSE_SetSysClock();
   4 ^/ g1 K$ ^0 W3 L# E
5.         MCO_GPIO_Config();

6.         RCC_MCOConfig(RCC_MCO_SYSCLK);
   & x- Z& |: t* G- z6 h/ V
7.         LED_GPIO_Config();
   3 c. C: n: G# i8 P3 [, d' ]
8.   while (1)

9.   {

10.
    # |3 V4 H! K1 _  X/ n. j, D9 f
11.                 for(i=0;i<0xffff;i++);

12.                 GPIO_SetBits(GPIOB,  GPIO_Pin_9);

13.                 for(i=0;i<0xffff;i++);
    7 m  W7 w+ Y! N
14.                 GPIO_ResetBits(GPIOB, GPIO_Pin_9);

15.   }
    1 ?/ n9 k# j- K& f5 Q8 f
16. }

复制代码

    四、程序执行结果
. A) E3 E( m& n/ H, u

    4.1、PLL时钟设置为72MHz，倍频系数设置为9
        RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);                        //PLL倍频

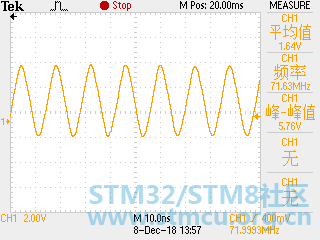

8 ?  H/ @; h1 X4 k% h( y/ I        4.1.1、MCO输出时钟频率72M
( L$ g0 y1 }4 f! @0 f

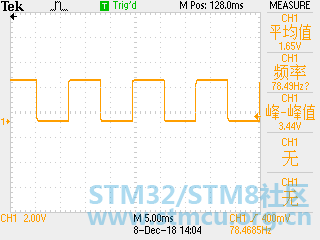

/ y* x* B8 `- q. n  S        4.1.2、LED引脚输出
; K$ ~3 y8 J( X1 {$ |9 `
" N  S; d7 m9 Y8 \2 o& V
    4.2、PLL时钟设置为56MHz，倍频系数设置为7        RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_7);                        //PLL倍频

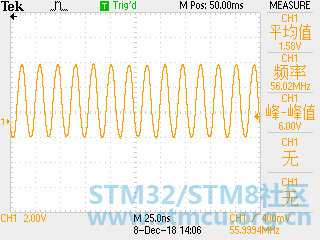

! t6 d9 g' F) U' i$ |( Q        4.2.1、MCO输出时钟频率56M
) X4 S" Y# A# v( |9 D* A0 o
9 V) L, g, B! k5 x2 T        4.2.2、LED引脚输出
5 S' S$ O" _- X4 ~
        LED输出宽度比72M时钟时，宽度变宽
8 e* x( k0 h1 T' [% b, r3 x    4.3、PLL时钟设置为88MHz，倍频系数设置为11        RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_11);                        //PLL倍频

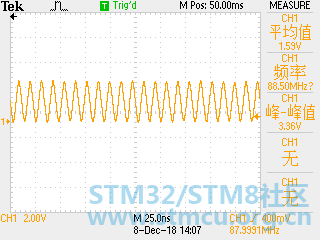

        4.3.1、MCO输出时钟频率88M
( f9 B/ H6 X2 A) z  _
$ C' N' y5 V8 Y- p; Q- e+ s        4.3.2、LED引脚输出

: j  u; P/ p' x! N8 f. N& U        LED输出宽度比72M时钟时，宽度变窄

    五、结论

( O. {; L' V( V1 [( y. z1 n$ b3 d
: U* Z+ H  M6 c! A% l         使用外部时钟时，通过改变PLL的倍频系统可以改变SYSCLK时钟频率，来降频或超频工作。HSI配置和HSE差不多，就不在列出。




  Q1 H+ E5 p2 a0 R4 u9 P# O

4 L1 z( J6 `, A9 e: z# {
4 Q; a1 S0 C: L$ f) m
' u& j. c3 q4 S' D3 I+ I6 g: Y

支持

您的配置里有这样一句
RCC->CFGR &= (uint32_t)((uint32_t) ~(RCC_CFGR_PLLSRC |RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLMULL));
这句话是把第16-21位清零

PLLSRC：PLL输入时钟源 (PLL entry clock source)  位16
4 Z2 H) T& T" s" j& w由软件置’1’或清’0’来选择PLL输入时钟源。只能在关闭PLL时才能写入此位。
0：HSI振荡器时钟经2分频后作为PLL输入时钟
1：HSE时钟作为PLL输入时钟。
# o; X; c: W- A; i以上是手册里说的

RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE| RCC_CFGR_PLLMULL9);
$ k6 a8 q5 P; P) g4 C4 S5 I这句话是不是把相应的位置1 这样就能配置了
