TFTLCD即薄膜晶体管液晶显示器。它与无源TN-LCD、STN-LCD的简单矩阵不同，它在液晶显示屏的每一个像素上都设置有一个薄膜晶体管（TFT），可有效地克服非选通时的串扰，使显示液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。
3 V& E; l2 Z) z9 X" y

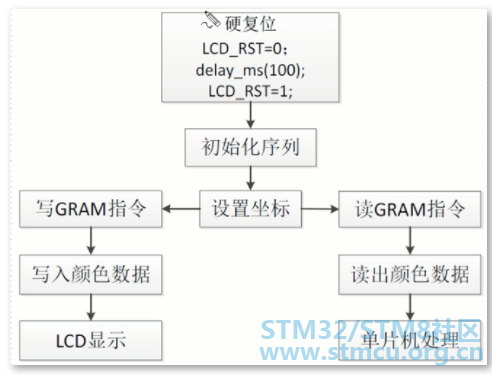

▲驱动流程

- s9 x' \; X1 h( h8 y; ]

01   使用FSMC驱动LCD

( A( f; P% z4 i
; W  b5 G) }% c- ?1 q

关于FSMC，把数据写入相应的地址，FSMC就会把地址从FSMC_A出去，写入的数据会会从FSMC_D发出去。至于片选等信号线都是自动的。读的话，直接读相应的地址，就会拿到改地址上的数据。

. ^5 o, M% A; x6 u1 O+ i, j
- B6 P' h3 i- h0 b( `6 g% v- p
( V" x3 E" z& b! u& d

FSMC驱动外部SRAM时，外部SRAM的控制一般有：

1 R! p1 u8 Y8 w, [6 s0 c

• 地址线（如A0~A25）

  : Z1 D! Q6 A, c: |. t& X6 Z


• 数据线（如D0~D15）

  2 V- c" k+ D4 D5 o' q1 c; b0 k3 J
  # z, L9 z# l* P6 S: T2 q, X- c

• 写信号（WE，即WR）

  4 R9 l- E9 [- ^( M8 z, ?3 z


• 读信号（OE，即RD）

  : @% r7 c! u& S7 f3 u# F2 z


• 片选信号（CS）




如果SRAM支持字节控制，那么还有UB/LB信号。

而TFTLCD的信号包括：RS(命令数据标志位)、D0~D15、WR、RD、CS、RST和BL等，其中真正在操作LCD的时候需要用到的就只有：

9 E8 M! d. d( v( \3 t  m

• CS

  4 r8 O4 c6 N+ y" W
  2 [2 }1 g- J, `; X

• WR




• RS


  # H$ j' p5 `* H" \1 M- v

• D0~D15


  3 ~  @' C4 M, J' y/ z& E( ]

• RD


  5 b, `: {0 b, D0 X4 N0 o. r

其操作时序和SRAM的控制完全类似，唯一不同就是TFTLCD有RS信号，但是没有地址信号。

) Q2 ~! ]5 Q: b0 j0 ?

TFTLCD通过RS信号来决定传送的数据是数据还是命令，本质上可以理解为一个地址信号，比如我们把RS接在A0上面，那么当FSMC控制器写地址0的时候，会使得A0变为0，对TFTLCD来说，就是写命令。而FSMC写地址1的时候，A0将会变为1，对TFTLCD来说，就是写数据了。这样，就把数据和命令区分开了，他们其实就是对应SRAM操作的两个连续地址。当然RS也可以接在其他地址线上。

因此，可以把TFTLCD当成一个SRAM来用，只不过这个SRAM有2个地址，这就是FSMC可以驱动LCD的原理。

02 标准8080接口
! d) T( k# l( B+ p  K  e

8080总线又叫Intel总线，大致来说，Intel总线的控制线有四根，RD写使能,WR读使能,ALE地址锁存,CS片选。

$ ^5 G" ^2 Q' C  }; K

8080中：有RD(read),WR(Write)脚，RD，WR可以同时为高，不能同时为低！！RD为低时表示要从LCD中读出数据在D0-D7脚上，WR为低时表示：将当前D0-D7上的数据写入LCD

9 r3 Q& f) Q) E. b1 A, n

模块的8080并口读/写的过程为：

先根据要写入/读取的数据的类型，设置RS为高（数据）/低（命令），然后拉低片选，选中液晶IC，接着我们根据是读数据，还是要写数据置RD/WR为低，然后：

1.读数据：在RD的上升沿，读取数据线上的数据（D[15:0]）;

2.写数据：在WR的上升沿，使数据写入到液晶IC里面；

* u2 m) G9 ?2 T+ _

1 x' P& c3 b0 X

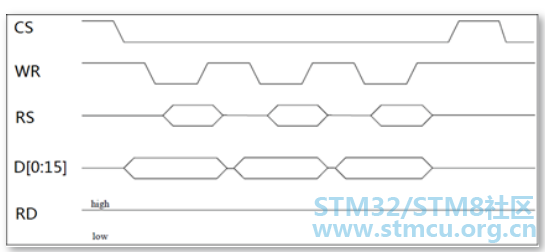

▲8080并口写时序

4 ?, ^2 H3 d; W$ x& c* K6 S

6 N% p* p7 A5 v, p

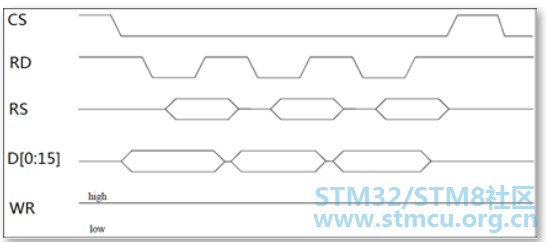

▲8080并口读时序

▲写时序

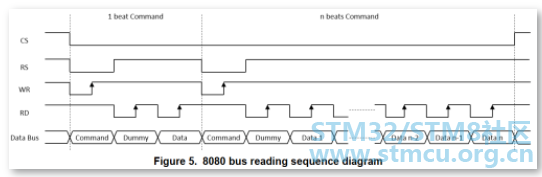

▲读时序

03 使用FSMC驱动8080接口
! f' D. R- W% C0 R! D

▲读时序

% A* Q- @4 `" [/ r: a

) n7 @+ Z9 o' g7 R% B& G
9 I4 ?) d/ `" L6 a8 R

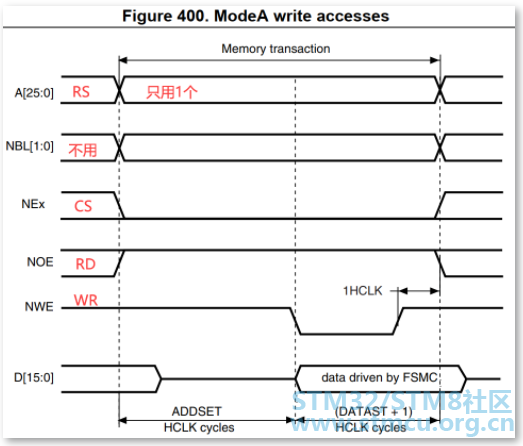

▲写时序

. x, m& L7 S% S4 B. A

2 w: p* D7 D* C5 y/ y

/ Y: e" D; }4 v) _+ a# u! ~* O  u6 f0 k

04 颜色模式

; j/ g% s' a9 P* Y

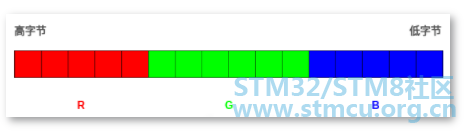

  V4 y/ |. q! c4.1RGB565

每个像素用16比特位表示，占2个字节，RGB分量分别使用5位、6位、5位

4.1RGB888
0 \) o9 D2 [3 ?9 f6 G

每个像素用8比特位表示，占1个字节，注意：在内存中RGB各分量的排列顺序为：BGRBGR BGR ......
