STM32无线MCU再添新丁WB35/30,将512K Flash性价比推向极致

3 _- ~$ _6 U; D9 j+ |

" J3 ?! T$ f: U自2018年第一颗无线MCU系列STM32WB问世,STM32便迈入无线进击路。ST不断推出一系列具备强大无线连接能力的STM32产品,全面支持各种短距离(Zigbee、WiFi、蓝牙、Z-wave)、广域网通信标准(LoRa、SigFox、EC-GSM、LTE-M、NB-IoT 等),从产品、模组、封装、安全、认证到软硬件生态系统,ST为物联网应用提供了360度无缝解决方案,助用户顺利在物联网世界里乘风破浪、开疆拓土。
/ @& w+ j6 ]/ p2 P
▲ ST为物联网连接提供360度无缝解决方案
STM32无线MCU现有两条产品线:
1 q# A9 o/ w8 h4 m4 g/ {* D8 BSTM32WL是全球首颗内置LoRa收发器的SoC,能够加快LoRa® IoT智能设备开发,满足广域物联网通信需求;
. F8 M" N/ J9 T0 V- m8 k1 ISTM32WB是首个支持蓝牙和802.15.4协议的ST解决方案,满足短距离物联网连接需求。
) o1 t6 E6 c3 m/ W4 u未来,ST还会将无线通信支持拓展到UWB、NB-IoT、LTE-M等主流通信标准,以全面满足物联网联网需求。' F/ K3 \5 x- T- P. S! s! @
7 g9 ~: S6 S+ O# Z5 C8 v/ o* }* B0 q( L

! o2 W5 K/ A: U% e, A/ d9 Q4 o8 u
STM32WB:多协议+安全SoC的开路先锋
ST在2019年重磅推出双核多协议无线STM32WB微控制器。STM32WB是新一代无线双核微控制器,全球首个将多协议+安全(双核,FUS, RSS…)结合在一起的SoC,支持主流2.4GHz的多种协议栈,如BLE,ZigBee,Thread等;还支持静态和动态并发的模式,可同时运行多个协议栈。STM32WB具有高集成度、高性能、低功耗等特点,非常适用于工业网关、电信设备、家庭自动化、家电产品、智能消费电子、AI以及各种802.15. 4的无线场景;其优异的安全功能,诸如密码算法加速器和安全密钥存储等,可确保物联网硬件数据安全,是物联网硬件开发人员的最佳选择。
6 L% v9 q; u, F! @* X* s
12.png + F7 n( n1 M+ E, u3 }

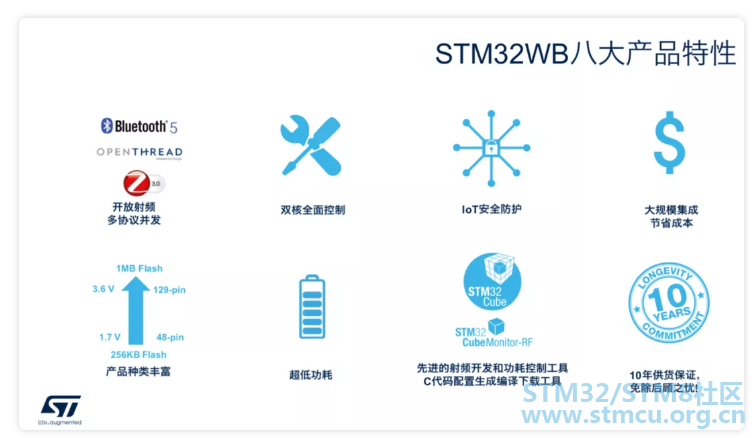

▲ STM32WB的八大产品特性
STM32WB的双核架构可实现固件隔离和安全分区,从而提供了物联网应用最迫切需要的安全性能。除了内置的巴伦, STM32WB还有专用于STM32WB的集成滤波器可配合使用,最大化了多协议射频性能,且占用PCB面积是分离方案的1/7。. P( r$ I9 }2 _3 w# W% B: @. q1 G

2 K$ f( {) @( Y7 E& p6 \- J
5 G3 C6 l* s; u1 U1 \
在网关场景中,STM32WB提供BLE+Thread并发操作,可同时连接BLE和Thread网络。用户可以通过智能手机享受BLE连接的好处,同时还可以接入Thread网络;STM32WB还提供BLE+Zigbee并发操作,可以同时接入BLE和Zigbee网络。接入网络一直是Zigbee网络的一个缺陷,但是有了STM32WB,完美化解这个缺陷。ST还计划提供BLE+802.15.4并发操作,将在2020年第四季度发布。通过这种方法,客户可以创建自己的私有网状网络,同时还可以方便地连接智能手机。目前有一些工业客户正在寻找这种类型的解决方案。
& U+ y1 K. [' ], K+ [3 h& g
▲ STM32WB可实现灵活的BLE+Thread应用方案
STM32WB55/50:最先问世的高配置版6 o4 I- |; R* a* o8 a5 c. a* b" A
2 s, x2 ^4 x$ w$ [" {$ H
STM32WB55微控制器最先问世,为高性能高配置版,在无线连接和安全性能各方面达到最佳。其双核是主频为64 MHz的® Cortex®‐M4核心(应用处理器)和主频为32 MHz的Arm® Cortex®‐M0+核心(网络处理器),支持Bluetooth™ 5和IEEE 802.15.4无线标准,产品可以使用不同的软件实现不同架构BLE、ZigBee自由切换, 一颗芯片可以通过时分复用做成BLE + ZigBee形式。两个完全独立的核心使该创新型架构能最优化地支持实时执行(与无线电相关的软件处理)、灵活的资源使用和电源管理,从而实现更低的BOM成本和更好的用户体验。STM32WB55系列还包含嵌入式安全硬件功能,如256位AES硬件加密、PCROP读写保护、JTAG熔丝位、采用椭圆曲线加密引擎的公钥加密等。6 Y  @6 K" e7 M/ ?* b
▲ STM32WB55框图
STM32WB50是超值高性价比版本,与STM32WB55系统芯片引脚兼容,同样沿袭双核架构并支持多种无线协议。可用于需要支持Bluetooth® 5.0、ZigBee® 3.0或OpenThread标准的成本敏感型物联网设备。该系列产品提供从蓝牙5.0模式的100dB到802.15.4模式的104dB的良好链路预算。STM32WB50 将强大的安全性和超值系列的经济性集于一身。片上集成AES-256加密模块以及其它的基本安全功能,为应用提供强大的安全保障。STM32WB50 沿用STM32WB55的省电模式,是节能省电应用的理想选择。作为STM32WB55的一个完整的衍生产品,STM32WB50 同样支持经过市场检验的STM32Cube生态系统。* f, |3 X/ v7 j% y# B8 d7 ~

) i, y  S" S  {4 W+ ?4 f$ \STM32WB35/30:将性价比推向极致

3 x- a; P  Z4 _金秋10月,STM32WB无线MCU产品线再添新丁,STM32WB55的低成本版本STM32WB35/30将性价比推向极致。
6 J& n8 z1 x) u. }/ \1 Y

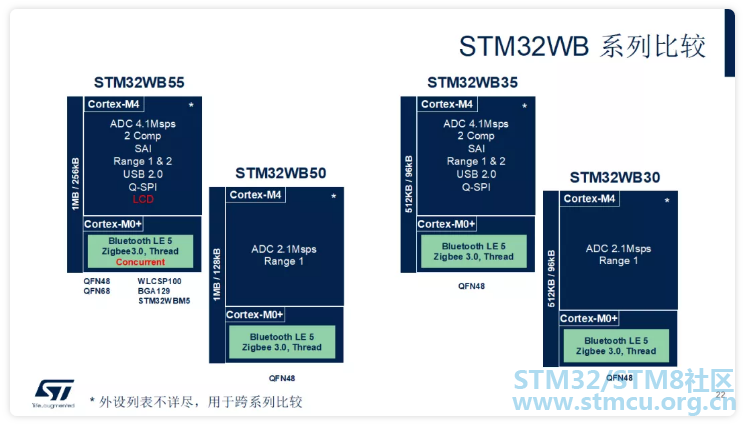

▲ STM32WB各产品系列比较
成本 与STM32WB55/50相比,STM32WB35的成本更低。STM32WB30则是成本最低的ST蓝牙+ 802.15.4解决方案。4 T* r9 B# h5 i" e
外设 同STM32WB55相比,STM32WB35没有LCD;
: R6 H, a; v$ l" Y射频 STM32WB55支持动态多协议, STM32WB35/50/30 只支持某一种协议;
. S. V' m) \: G封装 STM32WB55封装类型最多,STM32WB35/50/30只有QFN48, 且和STM32WB55 QFN48 pin 2 pin兼容。

9 n  I; f8 E, T% G6 j+ c

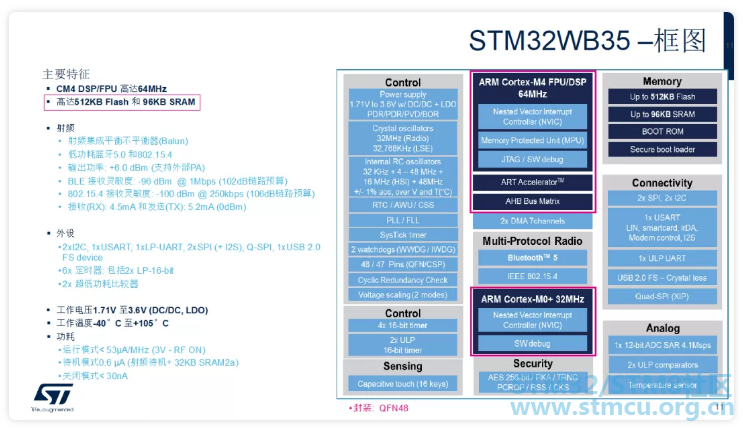

▲ STM32WB35框图
STM32WB35主要特性包括:
. b" s: s: v" j3 e/ a# {$ W·CM4 DSP/FPU 高达64MHz
* s  ^; I! _8 h" `, N/ d
·高达512KB Flash 和 96KB SRAM1 _/ O# v* O; R3 g, z$ z
·射频, g& H/ m4 P4 V; d( Q0 _
·射频集成平衡不平衡器(Balun); L! T' x6 {& i, M8 ~6 y
·低功耗蓝牙5.0 和802.15.4
* K& l- l. M: V) k7 r; z  U* d) H·输出功率: +6.0 dBm (支持外部PA)
- N4 G( W' b3 f, J2 h$ ]% R·BLE 接收灵敏度: -96 dBm  @ 1Mbps (102dB链路预算)! w) n! W5 f: T' p: g
·802.15.4 接收灵敏度: -100 dBm @ 250kbps (106dB链路预算)2 `% l9 l$ A- F3 B( ?
·接收(RX): 4.5mA 和发送(TX): 5.2mA (0dBm)
4 r; f8 u) f7 t·外设
8 I7 L/ v# T- u8 p2 l- 2xI2C, 1xUSART, 1xLP-UART, 2xSPI (+ I2S), Q-SPI, 1xUSB 2.0 FS device
. t+ F/ y5 K9 l. F* Y- 6x 定时器: 包括2x LP-16-bit5 {9 m3 g7 N; ]* b. E# r! o
- 2x 超低功耗比较器
) B6 {* j/ a( k" v* b$ k, @·工作电压1.71V 至3.6V (DC/DC, LDO)3 C% V: D+ ~8 i9 h0 l" Y3 ?6 D
·工作温度-40°C 至+105°C* S0 v6 ]0 J/ D* V8 o5 G& \6 Q. T
·功耗) t( {7 ^/ d8 p! a1 M
- 运行模式< 53µA/MHz (3V - RF ON)
, x' S  c6 F5 s& {5 }9 f! K- 待机模式0.6 µA (射频待机+ 32KB SRAM2a)
& g6 {# @, F- G& R# t% O: c. r- 关闭模式< 30nA! u/ d& y9 b# [  `/ }2 _' ^
▲ STM32WB各产品系列定位
在消费类、智能家居、智能工业及医疗健康等不同应用领域里,STM32WB35/30将与它的兄弟STM32WB55/50携手,让物联网用户都能找到最适合自己的解决方案,迸发出更多创造力!
/ ~3 e6 Q7 K3 z+ t7 ]; q
, f- K: I# p! p- p3 t% n2 H7 X
! o& I& f% i/ t, _/ A( v1 d
强大的STM32WB生态系统
9 R) Y1 h. _! y/ z1 }
9 n4 o/ q1 d! S: h# |. D1 K
& N: {3 L/ k( I1 H1 o! E+ |; _
ST为STM32WB产品提供了从硬件、软件开发工具等完整的生态系统,从配置、开发、下载、到监控的一站式开发平台,构建无缝的开发流程。
' S& Q5 t& p1 c. v4 x+ o0 v
# j/ r/ z4 I$ w8 t/ c4 |& wSTM32CubeMX:配置硬件引脚,使HW开发更容易;配置BLE 广播、配对、Service服务, 使SW 开发更容易7 z. X6 b7 t9 K' U
STM32CubeIDE:代码编辑/代码编译链接/代码调试/代码烧写
' N8 J1 f: k  H# BSTM32CubeWB:固件例程2 Q0 ?  H/ M. X
STM32CubeProgrammer:烧写、读取片上存储区/烧写、读取片外存储区/烧写、读取选项字节/$ h: j- X6 `: \! L/ V, i
STM32Cube Monitor/ STM32CubeMonRF:功耗测试,无线蓝牙调试,USB PD调试

" G' `5 Q9 D5 n) V+ N) o+ C
18.png 3 J/ [+ N' s$ H( W; U
▲ 强大的STM32WB生态系统
. g. t( k2 [- p0 R! a2 H

& F: c4 c  _: _7 b) [
