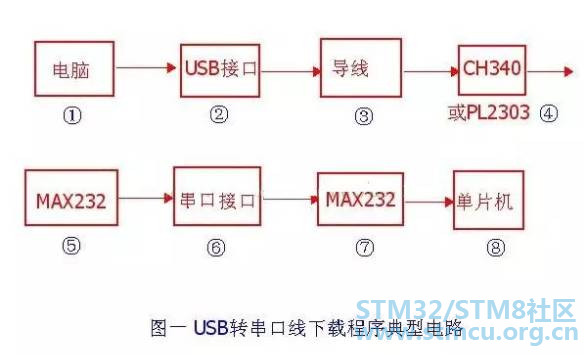

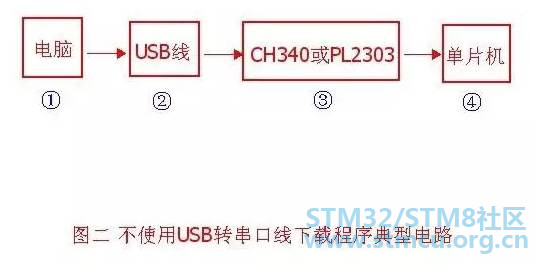

目前为止,接触单片机已有不少,从选择元器件、原理图、PCB、电路硬件调试、软件开发也算小有心得。 方法一: 请看图一,这是我们最常见的单片机下载电路了,其中从②到⑥属于大家常用的USB转串口线,用这种方案的好处是,如果自己的PC带有串口(可能很老的机器没有USB接口),那么就可以直接给单片机开发板下载程序,因为采用这种方法的开发板必定带有串口接口嘛。当然,如果PC仅有USB接口而不带串口,那么只能找根USB转串口线了(其电路原理就是图中②到⑥),这里我推荐大家使用采用CH340芯片的USB转串口线,而不要采用PL2303的USB转串口线,因为PL2303价钱便宜所以山寨的水货较多,这会导致下载电路不稳定,甚至无法正常下载。同时此方案的坏处是电路板上必定要做一个9针串口接口(太巨大了),这必将增加了电路PCB的面积,当然也就增加了成本啦!(顺便发表下个人见解:那个9针接口实在太丑,又大又重,无形中便降低了自己的设计档次,哈哈。所以不推荐这种方法!) ![]() 请看图二,这是我经常采用的单片机下载电路。实践证明效果非常好,几乎没出过任何问题!它的好处是只需要找根普通的USB2.0线(如图二中②)就可以下载了,比找根USB转串口线要轻松的多,同时由于将串口9针接口换成了USB接口,所以电路板的体积、重量也减少了不少,也显得更美观时尚,呵呵。在此强调一点:推荐使用CH340芯片(可以用CH340G,它引脚间距大很容易焊接)而不是PL2303,上文已说PL2303水货多,况且PL2303的外围电路比较复杂,这也给硬件电路的调试增加了难度。当然如果项目对成本特敏感,那么采用价钱相对较低的PL2303也无可厚非。大家看到没,图二的电路结构比图一要简化很多,那么是不是可以说明图二的性能比图一要更好呢?应该是吧!简单的结构出问题的概率当然更小了! ![]() |
