STM32的Flash写了保护怎么办?

[复制链接]
STMCU小助手 发布时间:2021-9-17 14:21
关于STM32对内部Flash的保护
    为了防止对Flash的非法访问,所有STM32的芯片都提供对Flash的保护,具体分为写保护和读保护。
  k. i/ B) w% e; G$ o& A0 Z9 K
; C" @/ X! R( ~* U/ O$ R; q

. v7 }: N; Z. ^/ X    如果对Flash设置了写保护,那就无法对Flash进行编程和擦除。在开发STM32的时候,如果出现这种情况,通常仿真器都支持对Flash进行解锁,像jlink,stlink等仿真器都支持这个功能。
5 Y" Q( V9 b2 v0 a* Q8 U& h3 V2 U; o  B$ w
* I- Z6 \  g6 L0 N$ T

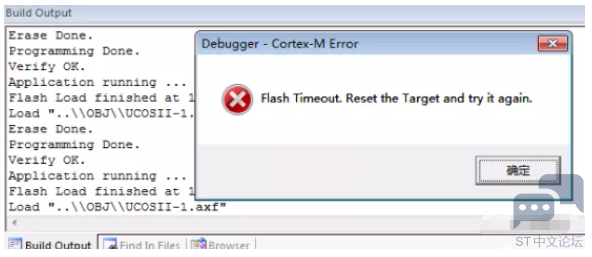

: y& `% N2 B6 v7 W0 I" e    在使用MDK进行调试的时候,可能会遇到如下图所示的报错信息,这时候就要排查Flash是不是被保护起来了。
* @4 H$ d: E) @  {1 I4 N
    读保护即大家通常说的“加密”,是作用于整个Flash存储区域。一旦设置了Flash的读保护,内置的Flash存储区只能通过程序的正常执行才能读出,而不能通过下述任何一种方式读出:, k+ X- x1 q0 P: n

' }! c8 X0 d" B, w
$ O/ p" J# _4 P, ^4 _% @' ]
通过调试器(JTAG或SWD)2 l. q( I6 p9 f
6 r" p. r& t: T  {
: L% ]# m: B; c0 k) L8 e9 n
从RAM中启动并执行的程序
( O3 C4 {& O9 ^* J' V
: |* T3 {# Z" i( [+ ]

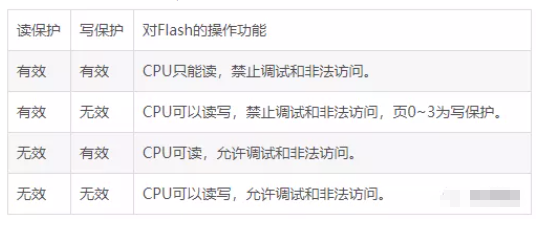

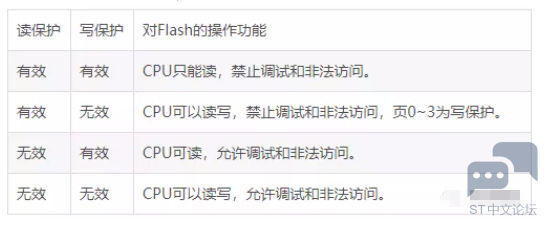

2 [; R6 c- s8 R' s- x5 O    写保护是以四页(1KB/页) Flash存储区为单位提供写保护,对被保护的页实施编程或擦除操作将不被执行,同时产生操作错误标志,读与写设置的效果见下表: " |. P: M% B7 ^3 \5 `
    当Flash读保护生效时,CPU执行程序可以读受保护的Flash区,但存在两个例外情况:
4 E5 D& q: y0 t" |- O( t2 Y1 B, t- a( K  A$ h+ f

$ M: D( L5 |$ o0 @% b( A  C3 s  |调试执行程序时
, s# g4 v$ R0 l4 e$ {2 e9 w. c
+ X$ F( t: k. r% g8 _: F

- V: Q: B9 s# D0 ^% L. l从RAM启动并执行程序时 & h5 T1 l2 t2 G

  ~+ g/ p  x! d! |, y1 l
+ Z- ?4 @: `2 E1 G: |8 ^7 e% s. A$ u7 s
    STM32还提供了一个特别的保护,即对Flash存储区施加读保护后,即使没有启用写保护,Flash的第 0 ~ 3 页也将处于写保护状态,这是为了防止修改复位或中断向量而跳转到RAM区执行非法程序代码。
3 k. R7 g+ ?$ Z, O  O& k% xFlash保护的相关函数.
7 [- F3 v7 w3 Q
  1. FLASH_Unlock();   //Flash解锁
    ; ~1 b$ `5 I4 X) M. m
  2. FLASH_ReadOutProtection(DISABLE);  //Flash读保护禁止
    5 J! U& ~- A  ?! Q7 `( y2 g- V
  3. FLASH_ReadOutProtection(ENABLE);   //Flash读保护允许
复制代码
STM32如何设置读保护和解除读保护?
6 }. y+ Q3 [# l4 q! C3 `. Y% W# t7 P( }' x: X3 a

* B8 U2 C+ R+ E    读保护设置后将不能读出Flash中的内容。- L' n& M) [2 H
- ~& N) L: H* H

3 j; d1 ^5 k) ?4 A6 T2 T如何设置读保护
) n6 g* @+ n# x) i3 F0 W9 M3 W' r0 ]
" F4 M3 ~, i) G! F7 ^
: R4 ]; ]0 W) n  b7 j& P5 X: ^
    在程序的开头加入“设置读保护”的代码即可,每次运行代码时都检查一下,如果没有开就打开,如果打开了就跳过。其中,设置读保护的代码如下:
( k* }7 N+ ~0 i: o  ^6 N- l3 y- G8 _
  1. + N2 E! j0 }# I$ G8 ?
  2. int main(void)1 _2 n+ z2 `0 U, q' Q+ d3 D& ^
  3. {- ?( N* ^$ L% u' u! Y5 X5 r
  4.   ...
    6 W0 \3 f2 Y- @7 _, G1 o' ~
  5.   if (FLASH_GetReadOutProtectionStatus()!=SET)//检查设置读保护与否
    # u; L. I2 s* X" Q- q$ Z
  6.   {$ `5 |7 N1 b/ X8 {
  7.     FLASH_Unlock();         //写保护时可以不用这句话,可用可不用# @6 r$ L. m6 v
  8.     FLASH_ReadOutProtection(ENABLE);     //设置读保护
    * m) W+ b5 ]: g) A) T4 i+ K
  9.   }
    1 G) p) m( b  U
  10.   ...
    - v4 H, x. B( i/ ?! o5 Z+ @0 o) x
  11.   while(1)
    ' j1 O2 u( P% e. R6 Z
  12.   {
    " Q1 [2 V3 H1 T6 T* \" Q2 z
  13.     ...0 H: u: b6 N/ ^( {  q5 H4 `
  14.   }
    . V; \" }& U; E) i
  15. }
复制代码
上面的代码执行后,使用j-link就不能读出程序了,实现了代码读保护。需要注意的是,芯片读保护后无法再次烧写新的程序到Flash中,必须要解除读保护才可以。但是当解除读保护的时候STM32会自动擦除整个Flash,起到保护数据的作用。
! X) o5 m& B6 j  o9 d
3 J, r: S* L' I

( ~3 U' i: r! q5 ~通过代码解除Flash保护! J) N7 J6 u2 w: v4 A

7 S* V0 p; P( m  C" \, j% n

. N5 Z' h$ ^7 }/ ]7 i. c( c( s- u    解除读保护可以设置在按键里面,方便实现解锁,也可以设置在命令中。如下是解除读保护代码:) D/ M" U, V/ J7 h$ \! I
  1. void Off_Protect(void) //关闭保护
    + C" Y7 R; D* S- u9 u( D9 l
  2. {' c- D, E- M( y% F8 `, m2 c
  3. if(FLASH_GetReadOutProtectionStatus() != RESET)+ u: ^) t7 |( D0 ?( t
  4.   {/ [; J8 w+ ]( N( V
  5.     FLASH_Unlock(); //不解锁FALSH也可设置读保护,可用可不用
    % M6 D! y" `, ?# j
  6.     FLASH_ReadOutProtection(DISABLE);* H% ?# N7 R& [
  7.     FLASH_Lock();   //上锁
    ( m! O, e  C8 \! B; s6 q6 w
  8.   }
    7 E: X, U3 V7 L7 x+ s
  9. }
复制代码
程序中设置一个按键或者命令,可以随时解除Flash的读保护,让芯片又可以重新烧录程序。如果没有留,还可以专门写一个程序,下载到RAM中去运行,用来解除读保护。
& ~6 t: p8 R) }/ O' Z. J- j* v
/ ?. ^" Z$ l+ X$ }& d

4 \; U7 k0 m5 j6 i0 k5 P- Y$ ?5 Y    注意:执行后,Flash会自动全部擦除。3 d) _0 ^$ y& o2 ^

  1. - O9 K5 m. a; X! U6 J6 C9 l$ u
  2. int main(void)
    7 c8 b; o& [6 {3 \- m
  3. {
    ' m9 Z8 |8 W5 |% p. e3 R$ W. k/ a1 b
  4. Chip_Init();
    6 U4 K5 v% @4 f+ X' C# l' W- E# O
  5.   FLASH_Unlock(); //不解锁FALSH也可设置读保护,可用可不用
    6 G! V3 ^! f( l8 r4 H7 F
  6.   FLASH_ReadOutProtection(DISABLE);4 p6 r- D, N% Q
  7. }
复制代码
通过ST-Link Utility来解除Flash保护
. t1 F  f- D( J. T( ~, K9 X4 W2 X) r# N' z0 G

, |4 c; \  t  ^# L1 i    在STLink连接目标板的情况下打开程序烧写软件ST-Link Utility,在菜单栏的Target下选择connect,因为这时候Flash已经被锁住了,能看到如下图所示的错误提示。
# a# Z- u; v8 Z# r8 v: }6 Y- ]
    下面来操作如何解除Flash保护。" X8 e/ X9 M9 C) S/ Z% d/ P

; Q8 j8 }( g1 k) a' d

8 r/ F9 j6 K8 B/ ?6 b( M$ `    请确保当前已经正确连接了STLink和目标板,在菜单栏Target里打开Option Bytes...选项,发现在这里Read Out Protection选项是Enable,这个表示无法通过SWD读取STM32内部Flash的程序。
( |* X! e7 b- l5 V3 j) M% x# E3 r
    将Read Out Protection选项设置为Disable,并点击Apply。
" X) e, w4 n' T& e! B3 A
+ F$ F7 R9 M* I/ h( J

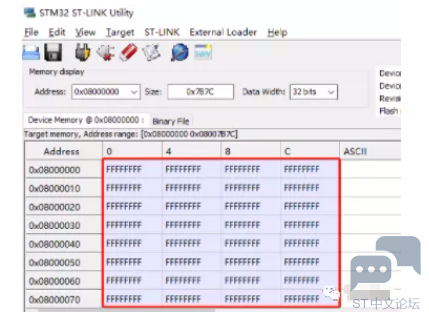

$ D( ]0 F  P4 O    这时候Flash已经成功解锁了,跟上文提到的解除Flash保护的结果一样,内部Flash已经被擦除了,如下图红框中所示。
  ~1 U( z# y. T" B, v
    完成以上步骤之后,在菜单栏Target下选择Disconnect断开与目标板连接。0 k' l6 I! \1 a, l
: Y# r6 M3 v5 @$ S1 V9 H% ?# U

" p( N  ]+ }5 u    重新进入MDK,可以正常对目标板烧写程序了。9 J, n. p; |2 W7 l

4 m- @% z1 r3 {: o( |
- j9 {. }; ?% _4 J+ J% w% h# ?
通过ST-Link Utility来设置Flash保护' E: k! M% B" w9 J
    在菜单栏Target里打开Option Bytes...选项,可以看到下面有Flash sector protection选项。选择Select all之后,发现所有Page的Protection项都已经变成Write Protection了,只要选择Apply选项就可以对Flash进行写保护,如上图所示。: P. E+ C- z8 `: n: \: b
3 d4 S8 M0 N# S

1 G8 B" X0 n9 r/ ]. H0 ^& y. q; ^/ @7 b6 R; \1 W
8 |8 A+ ?+ S6 j
& R" @. F, X/ A5 ^% o! v4 {
收藏 评论1 发布时间:2021-9-17 14:21

举报

1个回答
1+1=2 回答时间:2021-9-18 10:20:31
操作步骤:步骤一:配置BOOT0和BOOT1引脚电平,使程序可以在RAM中运行9 _) B& h0 i. j+ a- D
步骤二:下载程序到RAM中,通过在RAM中运行程序进行flash读写保护的解除
/ f1 L2 B8 C( i1 \步骤三:正常下载程序
