项目开发需求，STM32L053R8T6待机模式

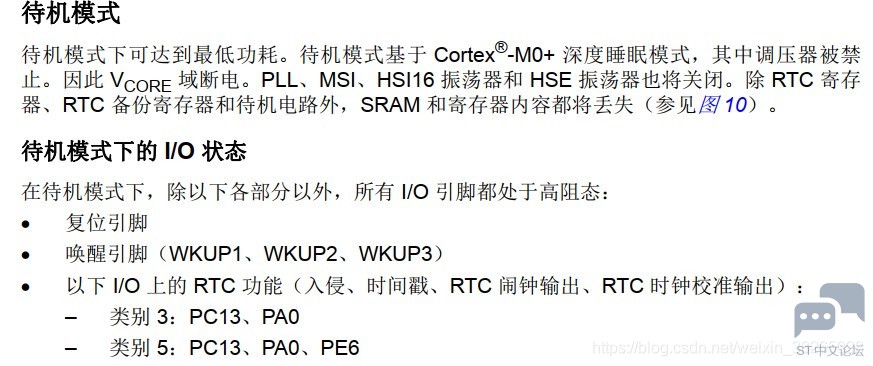

待机模式下功耗最低(配置步骤也最简单)，所有功能都停止
(这里使用的LL库函数/HAL库函数)

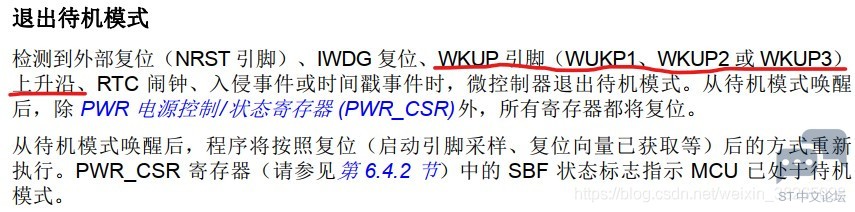

进入待机模式之前，为了正常退出待机模式需要配置唤醒源，这里是WAKEUP引脚上升沿唤醒

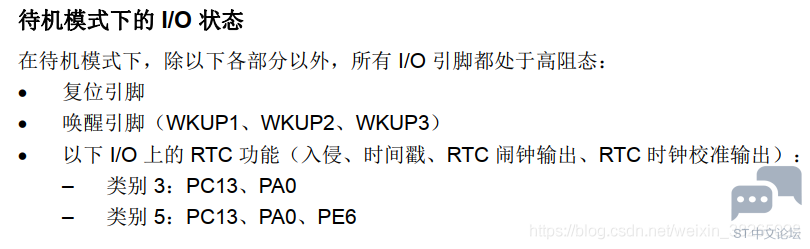

STM32L053R8T6唤醒引脚有PC13和PA0，硬件电路按下按键产生上升沿。我将其配置成了外部中断上升沿触发模式。

/*Configure GPIO pin : PtPin */ GPIO_InitStruct.Pin = KC13_Pin; GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING; GPIO_InitStruct.Pull = GPIO_PULLDOWN; HAL_GPIO_Init(KC13_GPIO_Port, &GPIO_InitStruct);
6 y6 w1 Z6 \8 K( @
/*Configure GPIO pin : PtPin */ GPIO_InitStruct.Pin = KA0_Pin; GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING; GPIO_InitStruct.Pull = GPIO_PULLDOWN; HAL_GPIO_Init(KA0_GPIO_Port, &GPIO_InitStruct);

复制代码

进入待机模式之前需要使能唤醒引脚

LL_PWR_EnableWakeUpPin(LL_PWR_WAKEUP_PIN1|LL_PWR_WAKEUP_PIN2); //LL库函数使能唤醒引脚//等同寄存器操作 PWR->CSR|=PWR_CSR_EWUP1|PWR_CSR_EWUP2;

复制代码

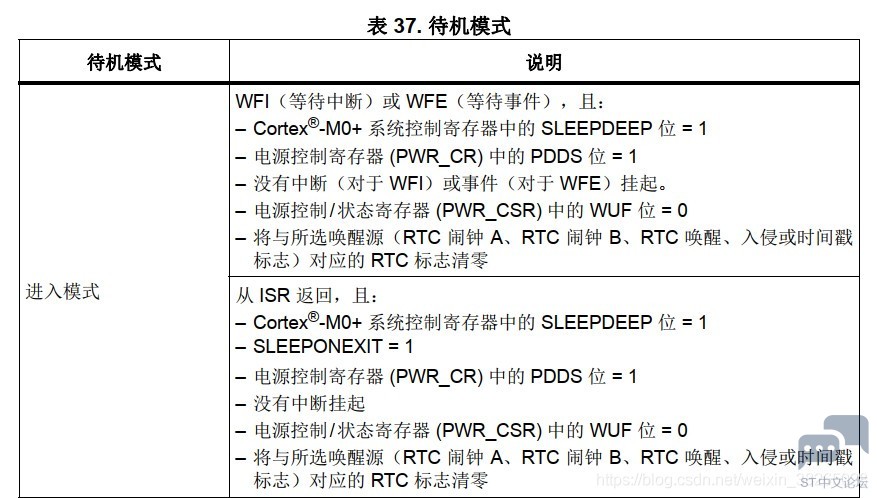

以下是进入待机模式

代码

//库函数void stop(void){ //LL_PWR_DisablePVD(); //失能电压调节器 //LL_PWR_EnterLowPowerRunMode(); //深度睡眠模式下调压器进入低功耗模式 //LL_LPM_EnableSleepOnExit(); //SLEEPONEXIT = 1 LL_LPM_EnableDeepSleep(); //SLEEPDEEP位=1:进入低功耗时为深度睡眠模式 LL_PWR_SetPowerMode(LL_PWR_MODE_STANDBY); //PDDS位=1:器件在CPU进入深度睡眠时进入待机模式 //__set_PRIMASK(1); //屏蔽所有可屏蔽中断 //__disable_irq(); //关闭总中断 LL_SYSTICK_DisableIT(); //失能(挂起)系统时钟中断 LL_PWR_ClearFlag_WU(); //WUF位=0:清除收到唤醒事件标志 __WFI();// SystemInit();: w9 w/ `0 M: o( a Q
}
# R' Y" h8 I) l$ D. O) l" [$ D! W6 s, D
//寄存器//void enter_Standby(void)//{; S, n0 z) y! U) g7 i% B+ _" y# i( ]' d7 ]
// /*EnableClocks*/
# b3 p0 ]& O. N; Q6 |
// RCC->APB1ENR|=RCC_APB1ENR_PWREN;
- }6 {9 F9 d4 q2 y& v+ T
// /*PrepareforStandby*/! j& N( u v$ w7 H4 L; Q1 P
// //ifWKUPpinsarealreadyhigh,theWUFbitwillbeset3 W, o2 H: z. s H9 k1 e; @7 D: u
// PWR->CSR|=PWR_CSR_EWUP1|PWR_CSR_EWUP2;
- @* x# m+ i/ r3 x# P }
// PWR->CR|=PWR_CR_CWUF;//cleartheWUFflagafter2clockcycles
2 v9 n3 H$ a4 d5 ~: a4 ~1 P
// PWR->CR|=PWR_CR_ULP;//V_{REFINT}isoffinlow-powermode
$ S. D* ^( F8 t. I8 w
// PWR->CR|=PWR_CR_PDDS;//EnterStandbymodewhentheCPUentersdeepsleep1 @8 J0 j* ]8 `! V5 b M
// SCB->SCR|=SCB_SCR_SLEEPDEEP_Msk;//low-powermode=stopmode) x3 e2 x: W. P
// SCB->SCR|=SCB_SCR_SLEEPONEXIT_Msk;//reenterlow-powermodeafterISR
: o m8 S* x ~1 R* u
// __WFI();//enterlow-powermode1 e, a/ n( @& ?% a5 B
//}
