在完成示波器后,想到外出时要带上万用表,麻烦.
7 W& S' _+ P: N* n+ R
' R/ p  V. ]0 @( S$ [将二者合为一体.方便.呵呵.
! ^+ a/ C' e+ @0 d" E8 v% Z
  I, Z8 a, x5 q6 f  m/ R也实现上一版示波器所讲的.上一版连接:http://www.ourdev.cn/bbs/bbs_content_all.jsp?bbs_sn=3706638
$ b1 L5 Y' D$ X8 }2 L
, F6 H  c# B2 d" g6 Z; U" w% e% n在此感谢坛内网友cjbcjb.

3 V! I+ U) {3 Q: v) U# W/********************************************************************/

性能指标:

主控:    STM32F103ZET6
液晶屏:  3.2"TFT320×240 65K彩色LCD显示屏  STM32 FSMC总线驱动
AD:      ADS830 IDT7204
; n/ `0 H- n7 ]8 r& h0 V) ?

示波器:
' @6 |6 _' ~7 R5 f2 ]/ Y
最高实时取样率60Msps  8Bits，

取样缓冲器深度：5K

垂直灵敏度：5V，1V，500mV,200mV,100mV,50mV,20mV,10mV;
基准电压使用STM32  DA输出，实现按键调节波形基准。并有位置指示

2 m9 I' x. d1 g; v" G# G水平时基范围：2S, 1S,500mS,200mS,100mS,50mS,20mS,10mS,5mS,2mS,1mS,500uS,200uS,100uS,50uS,20uS,10uS,5uS,2uS,1uS,500nS,
5 |+ i4 E& J6 e' L水平位置可调并有指示
3 y& j- R# g3 k
  O0 G2 r7 p; A+ S! Z输入阻抗：≥1MΩ
5 z4 b+ m- J& V/ q0 s7 U) v
; l2 l4 w) v& c) d6 C/ f最高输入电压：50Vpp
4 o, `1 k- ?& H* q# y$ ]+ |
耦合方式：AC/DC
9 @9 a& H, h7 k# \8 l7 K4 Z  S. ^
  m% J! `+ Y% Z. f  `& t实现自动、常规、单次触发方式 ,上升或下降边沿触发
. f4 U! B. Z* T. a) Y  R
4 W. |7 G. o) s6 N实现计算测量输入信号的频率、周期、占空比、交流峰-峰值、平均值

5 f' ?- O& j- t+ |触发电平高低位置可调，并电压指示
5 R1 R) ]9 r! G. k8 B
触发时基位置可调，并带指示

! U7 v: j  E( k: h) VRUN/STOP功能

' s" i: D5 F) u0 x6 `  _9 U使用16个按键，真正作到单键操作以免去组合按键麻烦。


% b: I3 C! t  q* q9 h. l电压表：
! |" g) Q" X1 `, ]/ Q7 p# O档位：  200mV  2V  20V  100V

电流表：
3 n! q+ K/ f& M. w( Y. M档位：  200mA  5A
0 K" C! j* K3 }# U
电阻表：
, v  O" o. R$ V5 I3 y档位：  200Ω （加BB功能）  2K 20K 200K 2M
1 I7 N) i0 J" W
波形发生器：
8 v9 m. g+ Z" ~* b  z; F, a% C+ _1 o档位：  正弦波    方波（加占空比调节）

2 }7 \) {  W( G4 i电源使用二节3000mA锂电，正常工作5小时以上。
9 E1 v' a6 P- F1 P+ J& n1 [不多说了,上图

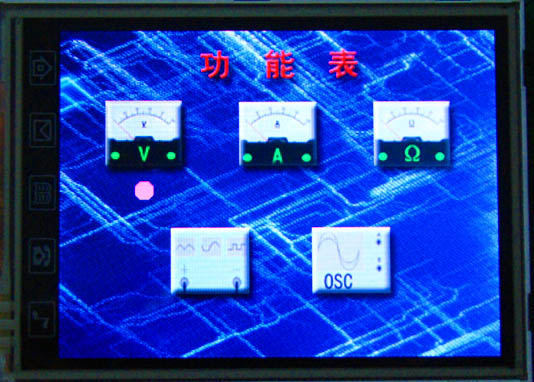

界面
9 n/ e9 z; ^) W7 L

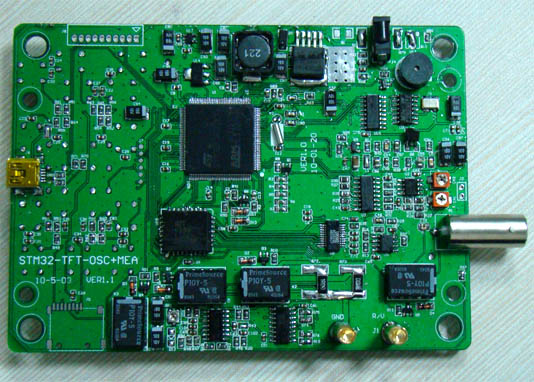

PCBA

$ ~/ p2 X0 W  Z( d1 h


整理下资料,稍后传上!
