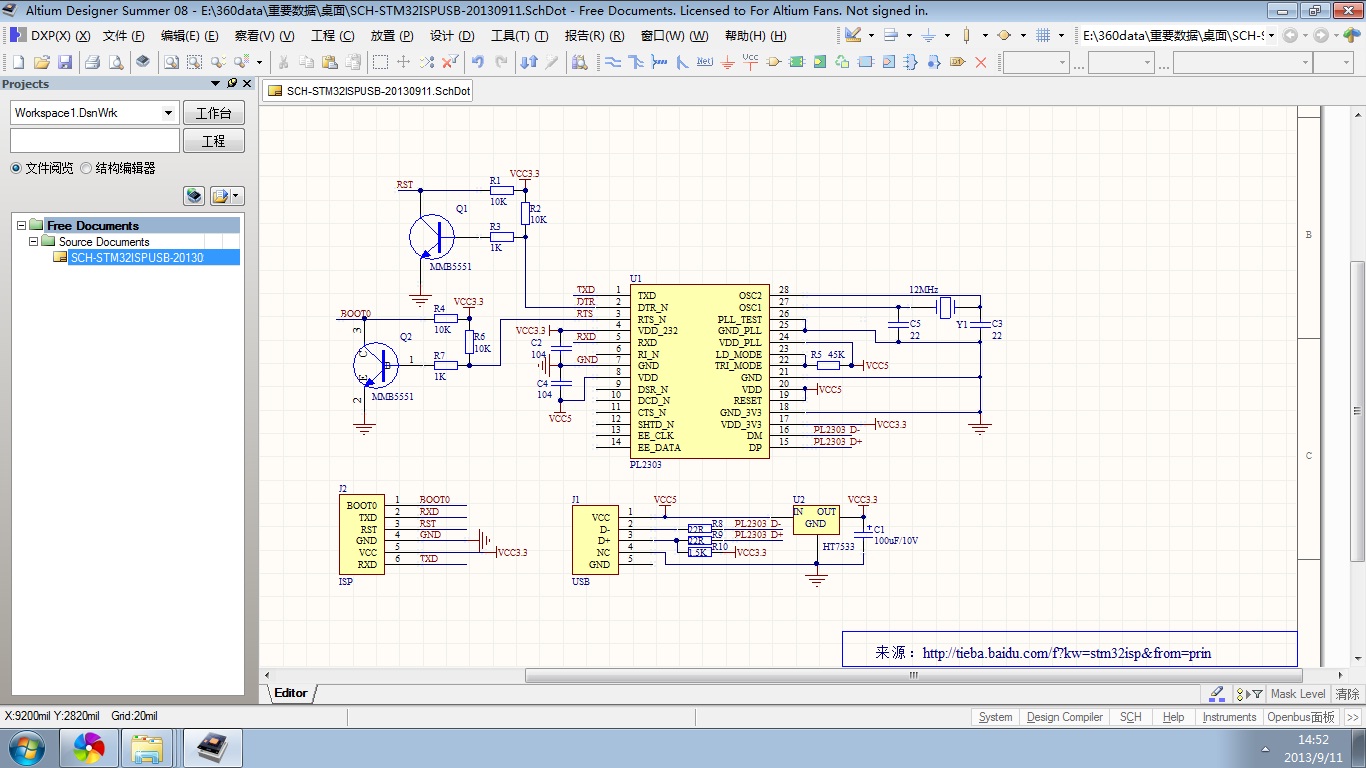

郑重发布STM32系列的ISP电路图，原理图和SCH文件，请使用ADS打开。
. K- a3 o5 W) Z0 o2 c3 I- X其实ISP下载是不会影响到APP对串口1的使用的、很多童鞋以为ISP会占用串口，一直不用ISP方式做下载。其实在硬件上做一点保护就可以实现串口复用.

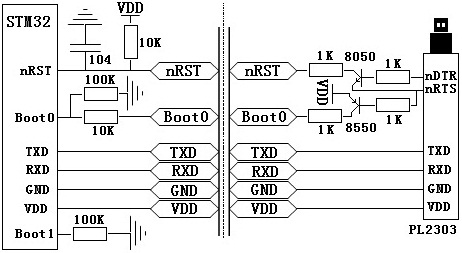

大家可以从电路图里面看出来，为什么ISP下载电路需要六根线而不是五根？为什么要把电源线也做到下载线里面？ 其实这些都是为了给串口更大的自由度，实现ISP下载的同时不影响串口复用。
" v5 R, ^" g" l: p$ T$ n如果串口1已经连到了其他的芯片，也同样可以用来做下载。因为ISP的时候，STM芯片是靠USB供电的，而其他元件根本就没有电不在工作。几乎所有串口芯片没电的时候都是高阻态的，也就是相当于断开，高阻态是不影响ISP过程的。所以ISP下载口可以直接从串口通信里面引出来，做成T形连接，不需要做跳线什么的。记得电源一定要隔离开来！因为USB供电比较弱，设计为只给STM芯片供电就行。

最新原发布地址在：https://tieba.baidu.com/f?kw=stm32isp&tp=0
回复后看到附件！


直接上文件吗

下载看俺！！！！！！

下载看俺！！！！！！

 好东西,支持

很好，要看下附件先

学习一下。。。

好东西好东西好东西好东西

谢谢

谢谢楼主分享

好东西，

下来参考下,应该时不错的参考资料

感谢分享
