【安富莱】【RTX操作系统教程】第22章 RTX低功耗之停机...

[复制链接]
baiyongbin2009 发布时间：2016-2-15 20:32
完整PDF教程和例子下载：https://pan.baidu.com/s/1c0V2Why

第22章  RTX低功耗之停机模式： 【RTX操作系统教程】第22ç«  RTX低功耗之停机模式.pdf (672.67 KB, 下载次数: 10)
赞 收藏 评论9 发布时间：2016-2-15 20:32

举报

9个回答
baiyongbin2009 回答时间：2016-2-15 20:46:27
22.2 STM32F407停机模式介绍
    说明：在RTX系统上面实现停机方式仅需了解这里讲解的知识基本就够用了，更多停机方式的知识请看STM32F407参考手册和Cortex-M4权威指南。
    在系统或电源复位以后，微控制器处于运行状态。当CPU不需继续运行时，可以利用多种低功耗模式来节省功耗，例如等待某个外部事件时。用户需要根据最低电源消耗、最快速启动时间和可用的唤醒源等条件，选定一个最佳的低功耗模式。
    STM32F407有三种低功耗模式:
    (1)睡眠模式(Cortex™-M4内核停止，所有外设包括Cortex-M4核心的外设，如NVIC、系统滴答定时器Systick等仍在运行)。
    (2)停止模式(所有的时钟都已停止)。
    (3)待机模式(1.2V电源关闭)。
    本章节我们主要讲解停机模式，停机模式基于Cortex™-M4F深度睡眠模式与外设时钟门控。调压器既可以配置为正常模式，也可以配置为低功耗模式。在停止模式下，1.2 V域中的所有时钟都会停止， PLL、 HSI和HSE RC振荡器也被禁止。内部SRAM和寄存器内容将保留。在停止模式下，所有的I/O引脚都保持它们在运行模式时的状态。
    在实际的停机模式编程时需要清楚那些问题呢？ 请继续往下看。

22.2.1 STM32F407如何进入停机模式
    在RTX系统中，让STM32进入停机模式比较容易，调用固件库函数PWR_EnterSTOPMode即可，
不过要注意：为了进入停止模式，所有EXTI线挂起位（在挂起寄存器 (EXTI_PR)中）、RTC闹钟（闹钟 A和闹钟B）、RTC唤醒、RTC入侵和RTC时间戳标志必须复位,否则停止模式的进入流程将会被跳过，程序继续运行。
22.2.2 STM32F407如何退出停机模式
    由于我们是采用指令WFI指令进入停机模式，那么设置任一外部中断线EXTI为中断模式并且在NVIC中必须使能相应的外部中断向量，就可以使用此中断唤醒停机模式。
    在开发板上面是将实体按键K2对应的引脚设置为中断方式触发。按下此按键会将系统从停机模式唤醒。

22.2.3 STM32F407使用停机模式注意事项
    使用停机模式注意以下两个问题：
    (1)进入停机模式前，一定要关闭滴答定时器，实际测试发现滴答定时器中断也能唤醒停机模式。
    (2)当一个中断或唤醒事件导致退出停机模式时，HSI RC振荡器被选为系统时钟。这个时候用户要根据需要重新配置时钟，如果使用的HSE时钟，那么要重新配置并使能HSE和PLL。

赞 评论
baiyongbin2009 回答时间：2016-2-15 20:48:33
22.3 如何有效降低停机模式下的功耗
   设计低功耗主要从以下几方面着手：
    (1)注意I/O的状态。因为在停机状态下，所有的I/O引脚都保持它们在运行模式时的状态。
    l  如果此I/O口带上拉，请设置为高电平输出或者高阻态输入。
    l  如果此I/O口带下拉，请设置为低电平输出或者高阻态输入。
    (2)注意I/O和外设IC的连接。
  (3)测试低功耗的时候，一定不要连接调试器，更不能边调试边测电流。

赞 评论
baiyongbin2009 回答时间：2016-2-15 21:26:56
本帖最后由 baiyongbin2009 于 2016-2-16 14:43 编辑

22.4 实验例程说明

22.4.1 STM32F103开发板实验
配套例子：
    V4-422_RTX实验_低功耗（停机模式）
实验目的：
    1.     学习RTX实验低功耗（停机模式）。
    2.     通过函数DBGMCU_Config(DBGMCU_STOP,ENABLE);保证停机模式下调试器正常连接使用。
实验内容：
    1.K1按键按下，串口打印。
    2.K2按键按下将系统从停机模式模式恢复。
    3.K3按键按下让系统进入停机模式。
    4.各个任务实现的功能如下：
  AppTaskUserIF任务 ：按键消息处理。
  AppTaskLED任务    ：LED闪烁。
  AppTaskMsgPro任务 ：消息处理，这里实现LED闪烁。
  AppTaskStart任务  ：启动任务，也是最高优先级任务，这里实现按键扫描。
    5.关于低功耗的停机模式说明：
     (1) 停止模式是在Cortex-M3的深睡眠模式基础上结合了外设的时钟控制机制，在停止模式下电压调节器可运行在正常或低功耗模式。此时在1.8V供电区域的的所有时钟都被停止，PLL、HIS和HSE的RC振荡器的功能被禁止，SRAM和寄存器内容被保留下来。
     (2) 在停止模式下，所有的I/O引脚都保持它们在运行模式时的状态。
     (3) 一定要关闭滴答定时器，实际测试发现滴答定时器中断也能唤醒停机模式。
     (4) 当一个中断或唤醒事件导致退出停止模式时，HSI RC振荡器被选为系统时钟。
     (5) 退出低功耗的停机模式后，需要重新配置使用HSE。
     6.实际项目中推荐采用官方的tickless模式。
设计低功耗主要从以下几个方面着手：
    1.     用户需要根据最低电源消耗、最快速启动时间和可用的唤醒源等条件，选定一个最佳的低功耗模式可以使用的低功耗方式有休眠模式，待机模式，停机模式。
    2.     选择了低功耗方式后就是关闭可以关闭的外设时钟。
    3.     降低系统主频。
    4.     注意I/O的状态。
     如果此I/O口带上拉，请设置为高电平输出或者高阻态输入；
    如果此I/O口带下拉，请设置为低电平输出或者高阻态输入；
    a.在睡眠模式下，所有的I/O引脚都保持它们在运行模式时的状态。
    b.在停机模式下，所有的I/O引脚都保持它们在运行模式时的状态。
    c.在待机模式下，所有的I/O引脚处于高阻态，除了以下的引脚：
    ● 复位引脚(始终有效)
    ● 当被设置为防侵入或校准输出时的TAMPER引脚
    ● 被使能的唤醒引脚
     5.注意I/O和外设IC的连接。
    6.测低功耗的时候，一定不要连接调试器，更不能边调试边测电流。

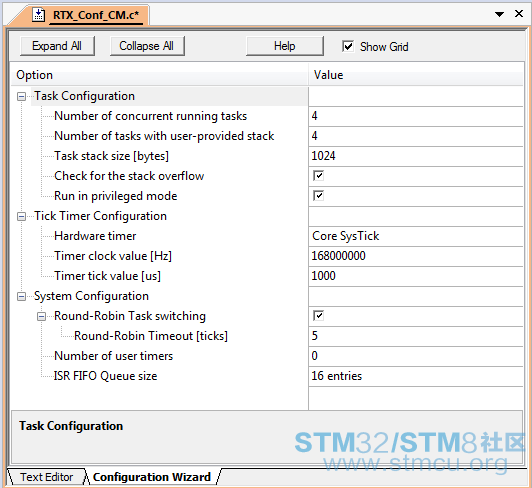

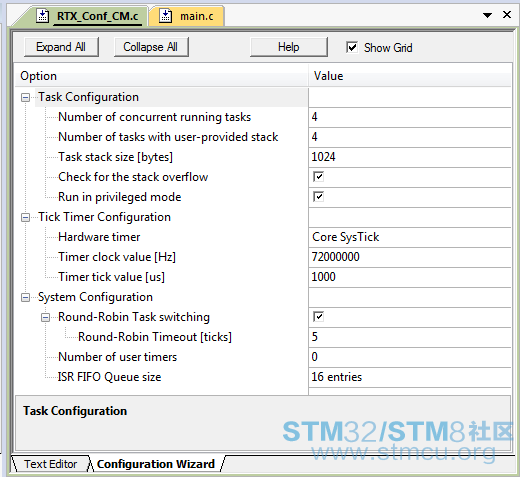

RTX配置：
    RTX配置向导详情如下：

Task Configuration
Number of concurrent running tasks
  允许创建4个任务，实际创建了如下四个任务：
                AppTaskUserIF任务   ：按键消息处理。
                AppTaskLED任务     ：LED闪烁。
                AppTaskMsgPro任务 ：消息处理，等待任务AppTaskUserIF发来的消息邮箱数据。
                AppTaskStart任务    ：启动任务，也是最高优先级任务，这里实现按键扫描。
    Number of tasks with user-provided stack
    创建的4个任务都是采用自定义堆栈方式。

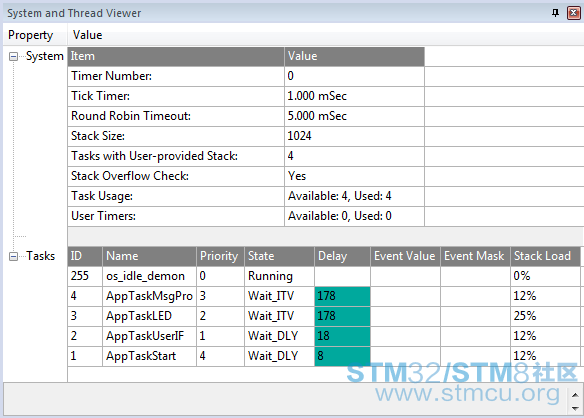

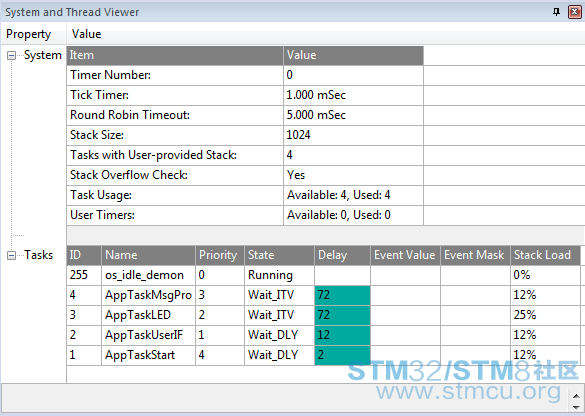

RTX任务调试信息：
程序设计：
任务栈大小分配：
    staticuint64_t AppTaskUserIFStk[512/8];   /* 任务栈 */
    staticuint64_t AppTaskLEDStk[256/8];      /* 任务栈 */
    staticuint64_t AppTaskMsgProStk[512/8];  /* 任务栈 */
    staticuint64_t AppTaskStartStk[512/8];     /* 任务栈 */
    将任务栈定义成uint64_t类型可以保证任务栈是8字节对齐的，8字节对齐的含义就是数组的首地址对8求余等于0。如果不做8字节对齐的话，部分C语言库函数，浮点运算和uint64_t类型数据运算会出问题。

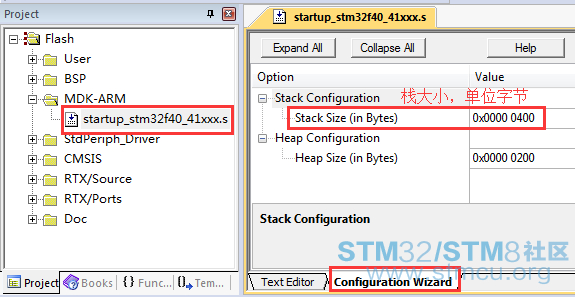

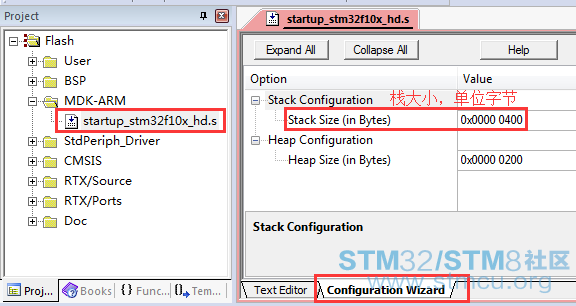

系统栈大小分配：
外设初始化：
    注意新加的函数初始化函数DBGMCU_Config(DBGMCU_STOP, ENABLE);保证停机模式下调试器正常连接使用。
  1. /*
  2. /*
  3. *********************************************************************************************************
  4. *    函 数 名: bsp_Init
  5. *    功能说明: 初始化硬件设备。只需要调用一次。该函数配置CPU寄存器和外设的寄存器并初始化一些全局变量。
  6. *             全局变量。
  7. *    形    参: 无
  8. *    返 回 值: 无
  9. *********************************************************************************************************
  10. */
  11. void bsp_Init(void)
  12. {
  13.      /* 保证停机模式下调试器继续可以连接使用 */
  14.      DBGMCU_Config(DBGMCU_STOP, ENABLE);
  15.
  16.      /* 优先级分组设置为4, 优先配置好NVIC */
  17.      NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

  19.      bsp_InitUart();    /* 初始化串口 */
  20.      bsp_InitLed();         /* 初始LED指示灯端口 */
  21.      bsp_InitKey();         /* 初始化按键 */
  22. }
复制代码

RTX初始化：
  1. /*
  2. *********************************************************************************************************
  3. *    函 数 名: main
  4. *    功能说明: 标准c程序入口。
  5. *    形    参: 无
  6. *    返 回 值: 无
  7. *********************************************************************************************************
  8. */
  9. int main (void)
  10. {
  11.      /* 初始化外设 */
  12.      bsp_Init();
  13.
  14.      /* 创建启动任务 */
  15.      os_sys_init_user (AppTaskStart,             /* 任务函数 */
  16.                        4,                        /* 任务优先级 */
  17.                        &AppTaskStartStk,         /* 任务栈 */
  18.                        sizeof(AppTaskStartStk)); /* 任务栈大小，单位字节数 */
  19.      while(1);
  20. }
复制代码

RTX任务创建：
  1. /*
  2. *********************************************************************************************************
  3. *    函 数 名: AppTaskCreate
  4. *    功能说明: 创建应用任务
  5. *    形    参: 无
  6. *    返 回 值: 无
  7. *********************************************************************************************************
  8. */
  9. static void AppTaskCreate (void)
  10. {
  11.      HandleTaskUserIF = os_tsk_create_user(AppTaskUserIF,             /* 任务函数 */
  12.                                            1,                         /* 任务优先级 */
  13.                                            &AppTaskUserIFStk,         /* 任务栈 */
  14.                                            sizeof(AppTaskUserIFStk)); /* 任务栈大小，单位字节数 */
  15.
  16.      HandleTaskLED = os_tsk_create_user(AppTaskLED,              /* 任务函数 */
  17.                                         2,                       /* 任务优先级 */
  18.                                         &AppTaskLEDStk,          /* 任务栈 */
  19.                                         sizeof(AppTaskLEDStk));  /* 任务栈大小，单位字节数 */
  20.
  21.      HandleTaskMsgPro = os_tsk_create_user(AppTaskMsgPro,             /* 任务函数 */
  22.                                            3,                         /* 任务优先级 */
  23.                                            &AppTaskMsgProStk,         /* 任务栈 */
  24.                                            sizeof(AppTaskMsgProStk)); /* 任务栈大小，单位字节数 */
  25. }
复制代码

K2按键用来将系统从停机模式唤醒，配置如下（在文件bsp_key.c文件）：
  1. /*
  2. *********************************************************************************************************
  3. *    函 数 名: TouchInterrupt_Configuration
  4. *    功能说明: 停机模式唤醒按键
  5. *    形    参：无
  6. *    返 回 值: 无
  7. *********************************************************************************************************
  8. */
  9. static void bsp_InitKeyStopMODE(void)
  10. {
  11.      GPIO_InitTypeDef  GPIO_InitStructure;
  12.      EXTI_InitTypeDef  EXTI_InitStructure;
  13.      NVIC_InitTypeDef  NVIC_InitStructure;

  15.      RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
  16.      RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO, ENABLE);

  18.      /* 配置引脚 */
  19.      GPIO_InitStructure.GPIO_Pin = GPIO_PIN_K2;
  20.      GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  21.      GPIO_Init(GPIO_PORT_K2, &GPIO_InitStructure);

  23.      GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);

  25.      /* 配置外部中断事件 */
  26.      EXTI_InitStructure.EXTI_Line = EXTI_Line0;
  27.      EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
  28.      EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;
  29.      EXTI_InitStructure.EXTI_LineCmd = ENABLE;
  30.      EXTI_Init(&EXTI_InitStructure);

  32.      /* 16个抢占式优先级，0个响应式优先级 */
  33.     NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
  34.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 15;
  35.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
  36.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  37.     NVIC_Init(&NVIC_InitStructure);
  38. }

  40. /* 中断服务程序，在文件stm32f10x_it.c里面实现*/
  41. /*
  42. *********************************************************************************************************
  43. *    函 数 名: EXTI0_IRQHandler
  44. *    功能说明: 外部中断服务程序
  45. *    形    参: 无
  46. *    返 回 值: 无
  47. *********************************************************************************************************
  48. */
  49. void EXTI0_IRQHandler (void)
  50. {
  51.      if(EXTI_GetITStatus(EXTI_Line0) != RESET)
  52.      {
  53.          EXTI_ClearITPendingBit(EXTI_Line0); /* 清除中断标志位 */
  54.      }
  55. }
复制代码

四个RTX任务的实现：
  1. /*
  2. *********************************************************************************************************
  3. *    函 数 名: AppTaskUserIF
  4. *    功能说明: 按键消息处理
  5. *    形    参: 无
  6. *    返 回 值: 无
  7. *   优 先 级: 1  (数值越小优先级越低，这个跟uCOS相反)
  8. *********************************************************************************************************
  9. */
  10. __task void AppTaskUserIF(void)
  11. {
  12.      uint8_t ucKeyCode;

  14.     while(1)
  15.     {
  16.          ucKeyCode = bsp_GetKey();
  17.
  18.          if (ucKeyCode != KEY_NONE)
  19.          {
  20.               switch (ucKeyCode)
  21.               {
  22.                    /* K1键按下，打印调试说明 */
  23.                    case KEY_DOWN_K1:
  24.                        printf("K1键按下，使用MDK中自带的RTX调试组件，请务必使用MDK4.74版本进行调试\r\n");
  25.                        break;

  27.                    /* K2键按下，直接发送信号量同步信号给任务AppTaskMsgPro */
  28.                    case KEY_DOWN_K2:
  29.                        printf("K2键按下，直接发送信号量同步信号给任务AppTaskMsgPro\r\n");
  30.                        os_sem_send (&semaphore);
  31.                        break;

  33.                    /* 其他的键值不处理 */
  34.                    default:
  35.                        break;
  36.               }
  37.          }
  38.
  39.          os_dly_wait(20);
  40.      }
  41. }

  43. /*
  44. *********************************************************************************************************
  45. *    函 数 名: AppTaskLED
  46. *    功能说明: LED闪烁。
  47. *    形    参: 无
  48. *    返 回 值: 无
  49. *   优 先 级: 2
  50. *********************************************************************************************************
  51. */
  52. __task void AppTaskLED(void)
  53. {
  54.      const uint16_t usFrequency = 200; /* 延迟周期 */
  55.
  56.      /* 设置延迟周期 */
  57.      os_itv_set(usFrequency);
  58.
  59.     while(1)
  60.     {
  61.          bsp_LedToggle(2);
  62.          bsp_LedToggle(3);

  64.          /* os_itv_wait是绝对延迟，os_dly_wait是相对延迟。*/
  65.          os_itv_wait();
  66.     }
  67. }

  69. /*
  70. *********************************************************************************************************
  71. *    函 数 名: AppTaskMsgPro
  72. *    功能说明: 消息处理，等待任务AppTaskUserIF发来的信号量同步信号
  73. *    形    参: 无
  74. *    返 回 值: 无
  75. *   优 先 级: 3
  76. *********************************************************************************************************
  77. */
  78. __task void AppTaskMsgPro(void)
  79. {
  80.      OS_RESULT xResult;
  81.      const uint16_t usMaxBlockTime = 200; /* 延迟周期 */
  82.
  83.     while(1)
  84.     {
  85.          xResult = os_sem_wait (&semaphore, usMaxBlockTime);
  86.
  87.          switch (xResult)
  88.          {
  89.               /* 无需等待接受到信号量同步信号 */
  90.               case OS_R_OK:
  91.                    printf("无需等待接受到信号量同步信号\r\n");
  92.                    break;

  94.               /* 信号量不可用，usMaxBlockTime等待时间内收到信号量同步信号 */
  95.               case OS_R_SEM:
  96.                    printf("信号量不可用，usMaxBlockTime等待时间内收到信号量同步信号\r\n");
  97.                    break;

  99.               /* 超时 */
  100.               case OS_R_TMO:
  101.                    bsp_LedToggle(1);
  102.                    bsp_LedToggle(4);
  103.                    break;
  104.
  105.               /* 其他值不处理 */
  106.               default:
  107.                    break;
  108.          }
  109.     }
  110. }

  112. /*
  113. *********************************************************************************************************
  114. *    函 数 名: AppTaskStart
  115. *    功能说明: 启动任务，也就是最高优先级任务。这里实现按键扫描。
  116. *    形    参: 无
  117. *    返 回 值: 无
  118. *   优 先 级: 4
  119. *********************************************************************************************************
  120. */
  121. __task void AppTaskStart(void)
  122. {
  123.      /* 创建任务 */
  124.      AppTaskCreate();
  125.
  126.      /* 创建任务通信机制 */
  127.      AppObjCreate();
  128.
  129.     while(1)
  130.     {
  131.          /* 按键扫描 */
  132.          bsp_KeyScan();
  133.         os_dly_wait(10);
  134.     }
  135. }
复制代码



赞 评论
baiyongbin2009 回答时间：2016-2-15 21:32:26
22.4.2 STM32F407开发板实验
配套例子：
    V5-422_RTX实验_低功耗（停机模式）
实验目的：
    1.     学习RTX实验低功耗（停机模式）。
    2.     通过函数DBGMCU_Config(DBGMCU_STOP,ENABLE);保证停机模式下调试器正常连接使用。
实验内容：
    1.K1按键按下，串口打印。
    2.K2按键按下将系统从停机模式模式恢复。
    3.K3按键按下让系统进入停机模式。
    4.各个任务实现的功能如下：
  AppTaskUserIF任务 ：按键消息处理。
  AppTaskLED任务    ：LED闪烁。
  AppTaskMsgPro任务 ：消息处理，这里实现LED闪烁。
  AppTaskStart任务    ：启动任务，也是最高优先级任务，这里实现按键扫描。
    5.关于低功耗的停机模式说明：
     (1) 停止模式是在Cortex-M4F的深睡眠模式基础上结合了外设的时钟控制机制，在停止模式下电压调节器可运行在正常或低功耗模式。此时在1.2V供电区域的的所有时钟都被停止，PLL、HSI和HSE RC振荡器的功能被禁止，SRAM和寄存器内容被保留下来。
     (2) 在停止模式下，所有的I/O引脚都保持它们在运行模式时的状态。
     (3) 一定要关闭滴答定时器，实际测试发现滴答定时器中断也能唤醒停机模式。
     (4) 当一个中断或唤醒事件导致退出停止模式时，HSIRC振荡器被选为系统时钟。
     (5) 退出低功耗的停机模式后，需要重新配置使用HSE。
    6.实际项目中推荐采用官方的tickless模式。
设计低功耗主要从以下几个方面着手：
    1.     用户需要根据最低电源消耗、最快速启动时间和可用的唤醒源等条件，选定一个最佳的低功耗模式可以使用的低功耗方式有休眠模式，待机模式，停机模式。
     2.     选择了低功耗方式后就是关闭可以关闭的外设时钟。
     3.     降低系统主频。
     4.     注意I/O的状态。
   如果此I/O口带上拉，请设置为高电平输出或者高阻态输入；
   如果此I/O口带下拉，请设置为低电平输出或者高阻态输入；
    a.在睡眠模式下，所有的I/O引脚都保持它们在运行模式时的状态。
    b.在停机模式下，所有的I/O引脚都保持它们在运行模式时的状态。
    c.在待机模式下，所有的I/O引脚处于高阻态，除了以下的引脚：
    ● 复位引脚（仍可用）。
    ● RTC_AF1引脚 (PC13)（如果针对入侵、时间戳、RTC闹钟输出或RTC时钟校准输出进行了配置）。
    ● WKUP引脚 (PA0)（如果使能）。
    5.注意I/O和外设IC的连接。
    6.测低功耗的时候，一定不要连接调试器，更不能边调试边测电流。
RTX配置：
    RTX配置向导详情如下：

Task Configuration
Number of concurrent running tasks
  允许创建4个任务，实际创建了如下四个任务：
                AppTaskUserIF任务   ：按键消息处理。
                AppTaskLED任务     ：LED闪烁。
                AppTaskMsgPro任务 ：消息处理，等待任务AppTaskUserIF发来的消息邮箱数据。
                AppTaskStart任务    ：启动任务，也是最高优先级任务，这里实现按键扫描。
    Number of tasks with user-provided stack
    创建的4个任务都是采用自定义堆栈方式。
RTX任务调试信息：
程序设计：
任务栈大小分配：
    staticuint64_t AppTaskUserIFStk[512/8];   /* 任务栈 */
    staticuint64_t AppTaskLEDStk[256/8];      /* 任务栈 */
    staticuint64_t AppTaskMsgProStk[512/8];  /* 任务栈 */
    staticuint64_t AppTaskStartStk[512/8];     /* 任务栈 */
    将任务栈定义成uint64_t类型可以保证任务栈是8字节对齐的，8字节对齐的含义就是数组的首地址对8求余等于0。如果不做8字节对齐的话，部分C语言库函数，浮点运算和uint64_t类型数据运算会出问题。
系统栈大小分配：
外设初始化：
    注意新加的函数初始化函数DBGMCU_Config(DBGMCU_STOP, ENABLE);保证停机模式下调试器正常连接使用。
  1. /*
  2. /*
  3. *********************************************************************************************************
  4. *    函 数 名: bsp_Init
  5. *    功能说明: 初始化硬件设备。只需要调用一次。该函数配置CPU寄存器和外设的寄存器并初始化一些全局变量。
  6. *             全局变量。
  7. *    形    参: 无
  8. *    返 回 值: 无
  9. *********************************************************************************************************
  10. */
  11. void bsp_Init(void)
  12. {
  13.      /* 保证停机模式下调试器继续可以连接使用 */
  14.      DBGMCU_Config(DBGMCU_STOP, ENABLE);
  15.
  16.      /* 优先级分组设置为4, 优先配置好NVIC */
  17.      NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
  18.
  19.      bsp_InitUart();    /* 初始化串口 */
  20.      bsp_InitKey();         /* 初始化按键变量（必须在 bsp_InitTimer() 之前调用） */

  22.      /* 针对不同的应用程序，添加需要的底层驱动模块初始化函数 */

  24.      bsp_InitLed();         /* 初始LED指示灯端口 */
  25. }
复制代码

RTX初始化：
  1. /*
  2. *********************************************************************************************************
  3. *    函 数 名: main
  4. *    功能说明: 标准c程序入口。
  5. *    形    参: 无
  6. *    返 回 值: 无
  7. *********************************************************************************************************
  8. */
  9. int main (void)
  10. {
  11.      /* 初始化外设 */
  12.      bsp_Init();
  13.
  14.      /* 创建启动任务 */
  15.      os_sys_init_user (AppTaskStart,             /* 任务函数 */
  16.                        4,                        /* 任务优先级 */
  17.                        &AppTaskStartStk,         /* 任务栈 */
  18.                        sizeof(AppTaskStartStk)); /* 任务栈大小，单位字节数 */
  19.      while(1);
  20. }
复制代码

RTX任务创建：
  1. /*
  2. *********************************************************************************************************
  3. *    函 数 名: AppTaskCreate
  4. *    功能说明: 创建应用任务
  5. *    形    参: 无
  6. *    返 回 值: 无
  7. *********************************************************************************************************
  8. */
  9. static void AppTaskCreate (void)
  10. {
  11.      HandleTaskUserIF = os_tsk_create_user(AppTaskUserIF,             /* 任务函数 */
  12.                                            1,                         /* 任务优先级 */
  13.                                            &AppTaskUserIFStk,         /* 任务栈 */
  14.                                            sizeof(AppTaskUserIFStk)); /* 任务栈大小，单位字节数 */
  15.
  16.      HandleTaskLED = os_tsk_create_user(AppTaskLED,              /* 任务函数 */
  17.                                         2,                       /* 任务优先级 */
  18.                                         &AppTaskLEDStk,          /* 任务栈 */
  19.                                         sizeof(AppTaskLEDStk));  /* 任务栈大小，单位字节数 */
  20.
  21.      HandleTaskMsgPro = os_tsk_create_user(AppTaskMsgPro,             /* 任务函数 */
  22.                                            3,                         /* 任务优先级 */
  23.                                            &AppTaskMsgProStk,         /* 任务栈 */
  24.                                            sizeof(AppTaskMsgProStk)); /* 任务栈大小，单位字节数 */
  25. }
复制代码

K2按键用来将系统从停机模式唤醒，配置如下（在文件bsp_key.c文件）：
  1. /*
  2. *********************************************************************************************************
  3. *    函 数 名: TouchInterrupt_Configuration
  4. *    功能说明: 停机模式唤醒按键
  5. *    形    参：无
  6. *    返 回 值: 无
  7. *********************************************************************************************************
  8. */
  9. static void bsp_InitKeyStopMODE(void)
  10. {
  11.      GPIO_InitTypeDef  GPIO_InitStructure;
  12.      EXTI_InitTypeDef   EXTI_InitStructure;
  13.      NVIC_InitTypeDef   NVIC_InitStructure;
  14.
  15.      /* 使能SYSCFG时钟 */
  16.      RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);
  17.      RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
  18.      RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE);
  19.
  20.      /* 配置按键K2的GPIO为浮动输入模式(实际上CPU复位后就是输入状态) */
  21.      GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;       /* 设为输入口 */
  22.      GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;     /* 设为推挽模式 */
  23.      GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;   /* 无需上下拉电阻 */
  24.      GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;  /* IO口最大速度 */
  25.      GPIO_InitStructure.GPIO_Pin = GPIO_PIN_K2;
  26.      GPIO_Init(GPIO_PORT_K2, &GPIO_InitStructure);
  27.
  28.      /* 连接 EXTI Line13 到 PC13 引脚 */
  29.      SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOC, EXTI_PinSource13);
  30.
  31.      /* 配置 EXTI LineXXX */
  32.      EXTI_InitStructure.EXTI_Line = EXTI_Line13;
  33.      EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
  34.      EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
  35.      EXTI_InitStructure.EXTI_LineCmd = ENABLE;
  36.      EXTI_Init(&EXTI_InitStructure);

  38.      /* 16个抢占式优先级，0个响应式优先级 */
  39.      NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;
  40.      NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 15;
  41.      NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
  42.      NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  43.      NVIC_Init(&NVIC_InitStructure);
  44. }

  46. /* 中断服务程序，在文件stm32f4xx_it.c里面实现*/
  47. /*
  48. *********************************************************************************************************
  49. *    函 数 名: EXTI15_10_IRQHandler
  50. *    功能说明: 外部中断服务程序
  51. *    形    参: 无
  52. *    返 回 值: 无
  53. *********************************************************************************************************
  54. */
  55. void EXTI15_10_IRQHandler(void)
  56. {
  57.      if(EXTI_GetITStatus(EXTI_Line13) != RESET)
  58.      {
  59.          EXTI_ClearITPendingBit(EXTI_Line13); /* 清除中断标志位 */
  60.      }
  61. }
复制代码

四个RTX任务的实现：
  1. /*
  2. /*
  3. *********************************************************************************************************
  4. *    函 数 名: AppTaskUserIF
  5. *    功能说明: 按键消息处理
  6. *    形    参: 无
  7. *    返 回 值: 无
  8. *   优 先 级: 1  (数值越小优先级越低，这个跟uCOS相反)
  9. *********************************************************************************************************
  10. */
  11. __task void AppTaskUserIF(void)
  12. {
  13.      uint8_t ucKeyCode;

  15.     while(1)
  16.     {
  17.          ucKeyCode = bsp_GetKey();
  18.
  19.          if (ucKeyCode != KEY_NONE)
  20.          {
  21.               switch (ucKeyCode)
  22.               {
  23.                    /* K1键按下，打印调试说明 */
  24.                    case KEY_DOWN_K1:
  25.                        printf("K1键按下，使用MDK中自带的RTX调试组件，请务必使用MDK4.74版本进行调试\r\n");
  26.                        break;
  27.
  28.                    /* K3键按下 进入到停机模式 */
  29.                    case KEY_DOWN_K3:
  30.                        printf("K3按键按下，系统进入待机模式，按K2按键将唤醒\r\n");
  31.                    /*
  32.                    1. 停止模式是在Cortex-M3的深睡眠模式基础上结合了外设的时钟控制机制，在停止模式下电压
  33.                     调节器可运行在正常或低功耗模式。此时在1.8V供电区域的的所有时钟都被停止， PLL、 HSI和
  34.                      HSE的RC振荡器的功能被禁止， SRAM和寄存器内容被保留下来。
  35.                     2. 在停止模式下，所有的I/O引脚都保持它们在运行模式时的状态。
  36.                     3. 一定要关闭滴答定时器，实际测试发现滴答定时器中断也能唤醒停机模式。
  37.                    */
  38.                        tsk_lock ();  /* 调度锁是通过关闭滴答定时器中断实现 */
  39.                        PWR_EnterSTOPMode(PWR_Regulator_LowPower, PWR_STOPEntry_WFI);
  40.
  41.                        /*
  42.                          1、当一个中断或唤醒事件导致退出停止模式时， HSI RC振荡器被选为系统时钟。
  43.                          2、退出低功耗的停机模式后，需要重新配置使用HSE。
  44.                        */
  45.                        SystemInit();
  46.                        tsk_unlock ();
  47.                        break;

  49.                    /* 其他的键值不处理 */
  50.                    default:
  51.                        break;
  52.               }
  53.          }
  54.
  55.          os_dly_wait(20);
  56.      }
  57. }

  59. /*
  60. *********************************************************************************************************
  61. *    函 数 名: AppTaskLED
  62. *    功能说明: LED闪烁。
  63. *    形    参: 无
  64. *    返 回 值: 无
  65. *   优 先 级: 2
  66. *********************************************************************************************************
  67. */
  68. __task void AppTaskLED(void)
  69. {
  70.      const uint16_t usFrequency = 200; /* 延迟周期 */
  71.
  72.      /* 设置延迟周期 */
  73.      os_itv_set(usFrequency);
  74.
  75.     while(1)
  76.     {
  77.          bsp_LedToggle(2);
  78.          bsp_LedToggle(3);

  80.          /* os_itv_wait是绝对延迟，os_dly_wait是相对延迟。*/
  81.          os_itv_wait();
  82.     }
  83. }

  85. /*
  86. *********************************************************************************************************
  87. *    函 数 名: AppTaskMsgPro
  88. *    功能说明: 消息处理，这里实现LED闪烁
  89. *    形    参: 无
  90. *    返 回 值: 无
  91. *   优 先 级: 3
  92. *********************************************************************************************************
  93. */
  94. __task void AppTaskMsgPro(void)
  95. {
  96.      const uint16_t usFrequency = 200; /* 延迟周期 */
  97.
  98.      /* 设置延迟周期 */
  99.      os_itv_set(usFrequency);
  100.
  101.     while(1)
  102.     {
  103.          bsp_LedToggle(1);
  104.          bsp_LedToggle(4);

  106.          /* os_itv_wait是绝对延迟，os_dly_wait是相对延迟。*/
  107.          os_itv_wait();
  108.     }
  109. }

  111. /*
  112. *********************************************************************************************************
  113. *    函 数 名: AppTaskStart
  114. *    功能说明: 启动任务，也就是最高优先级任务。这里实现按键扫描。
  115. *    形    参: 无
  116. *    返 回 值: 无
  117. *   优 先 级: 4
  118. *********************************************************************************************************
  119. */
  120. __task void AppTaskStart(void)
  121. {
  122.      /* 创建任务 */
  123.      AppTaskCreate();
  124.
  125.     while(1)
  126.     {
  127.          /* 按键扫描 */
  128.          bsp_KeyScan();
  129.         os_dly_wait(10);
  130.     }
  131. }
复制代码


赞 评论
baiyongbin2009 回答时间：2016-2-15 21:33:01
22.5 总结
    本章节主要为大家讲解了RTX低功耗之停机模式，这里仅是提供了一种停机模式在RTX上的实现思路，有兴趣的同学也可以想一些其它的实现思路。

赞 评论
党国特派员 回答时间：2016-2-16 09:28:01
我需要完正版的。 blank.png blank1.png blank2.png blank3.png blank4.png
赞 评论
baiyongbin2009 回答时间：2016-2-16 14:44:32
党国特派员 发表于 2016-2-16 09:28
我需要完正版的。

附件上传到了1楼，多谢提醒~~
赞 评论
党国特派员 回答时间：2016-2-16 21:38:25
baiyongbin2009 发表于 2016-2-16 14:44
附件上传到了1楼，多谢提醒~~

有没有完全版的，不是只有这一章。
赞 评论
baiyongbin2009 回答时间：2016-2-17 15:10:20
党国特派员 发表于 2016-2-16 21:38
有没有完全版的，不是只有这一章。

有的，完整PDF教程和例子下载地址：https://pan.baidu.com/s/1c0V2Why
赞 评论

所属标签

关于
意法半导体
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
STM32N6 AI生态系统
STM32MCU,MPU高性能GUI
ST ACEPACK电源模块
意法半导体生物传感器
STM32Cube扩展软件包
关注我们
st-img 微信公众号
st-img 手机版
