最近从 ST 举办的活动得到一块Nucleo144主板    Nucleo144系列 是继 Nucleo64、Nucleo32之后推出的支持144引脚芯片的主板，该类型主板创新的定制了ZIO连接器。
在拿到NucleoF446ZE该主板后，仔细对比了之前得到的Nucleo64主板，升级成为ZIO连接器的Nucleo144不仅对 Arduino做到兼容，
还通过ZIO接口将扩展出另外的55pin的功能引脚，这些功能引脚涉及IIC、SPI、Timer、Uart等。
     目前Nucleo144主板在 mbed网上还没有功能引脚图，刚好遇到5月放假这几天闲在家里绘制了 《NucleoF446ZE ZIO引脚全图》 和《外扩引脚全图》，供大家试验用参考。

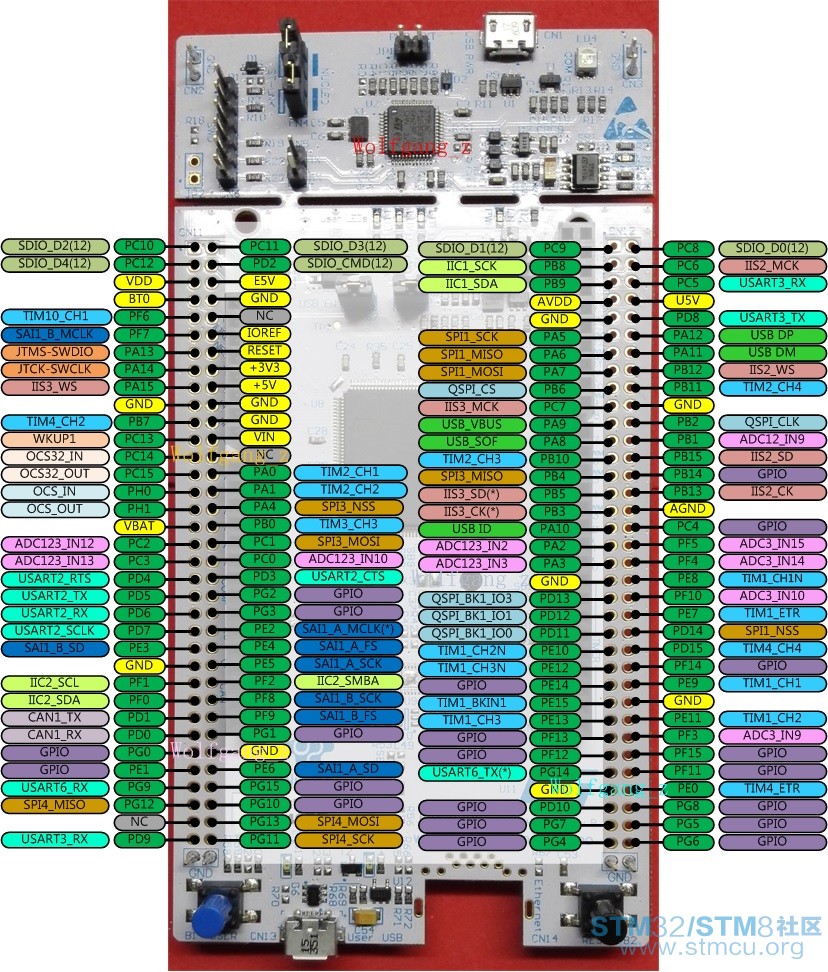

《ZIO引脚全图》



《外扩引脚全图》

支持支持。。

mbed的还没出来，，估计到第二季度末才会有

风子 发表于 2016-5-3 13:11
mbed的还没出来，，估计到第二季度末才会有

恩，不等不靠，自立更生。

没有网口吗？

多谢多谢

QianFan 发表于 2016-5-3 20:31
没有网口吗？

446是没有RMII接口的

楼主费心了。
