我选择【线上课程】STM32MP2 RIF

今天第一天，再次开始学习STM32MP2 RIF

了解了系统隔离的思想

系统隔离能够解决什么问题？以及有什么用处?

系统隔离解决什么问题？有什么用处?

DAY2心得：学习了从SoC整体架构看系统隔离的概念

1、了解了STM32MP2系统架构

2、ARM内核的安全状态和权限级别

3、总线上携带的安全访问模式和权限信息

4、从三个方面理解系统隔离的硬件机制

通过本此学习，对STM32MP2的系统架构有了更深入的理解，

安全和级别方面了解到：

ARMv8-A (A35) 支持安全/非安（S/NS）全两种安全状态

ARMv8-M (M33)支持安全/非安全（S/NS）状态 (v8-M TrustZone)

ARMv-6 (M0+)没有安全扩展不支持TrustZone

总线上携带的安全访问模式和权限方面了解到：

AXI的访问功能：安全/非安全、特权/非特权、指示/数据

AHB5的访问功能只有指示安全/非安全访问

AHB5, AHBLite的访问功能：特权/非特权、指令/数据

等等

通过学习受益良多

DAY3心得：学习RIF框架介绍

1、首先了解到了Security Domain概念及RIF主要模块构成

2、再次了解了RIF架构与访问控制

总结：通过再次观看视频，对学习RIF框架以及框架的内容（安全域等），有了更深的了解。

DAY4心得：学习了解访问规则

1、ARM Cortex内核发起的访问

2、内核访问资源的两级检查

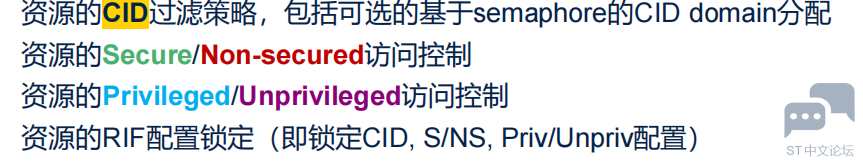

3、资源侧的安全访问控制（一般规则）

4、资源侧的特权访问控制（一般规则）

5、资源侧的CID访问控制（一般规则）

6、关于非法访问事件IAC event

DAY5心得：了解了CID的知识

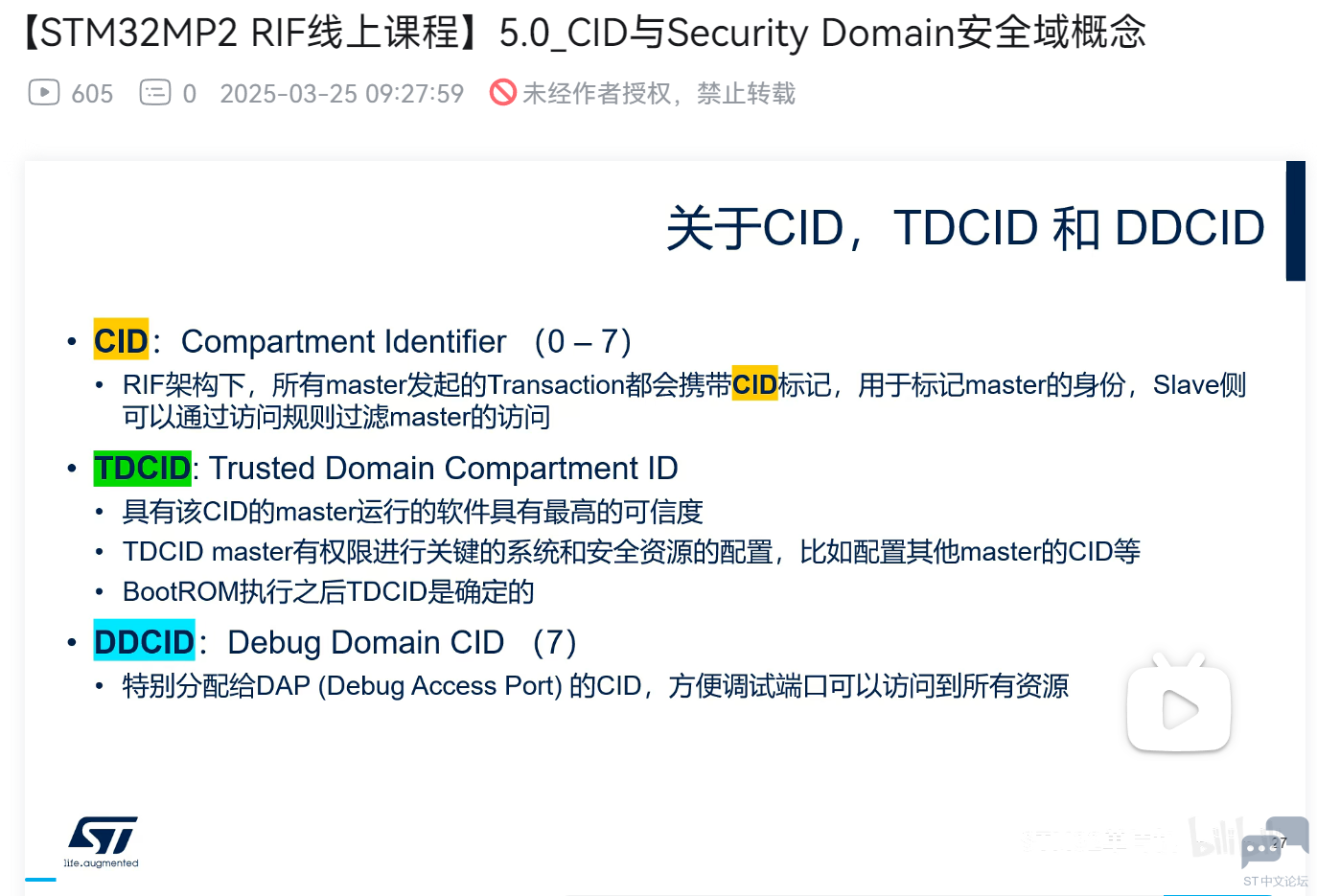

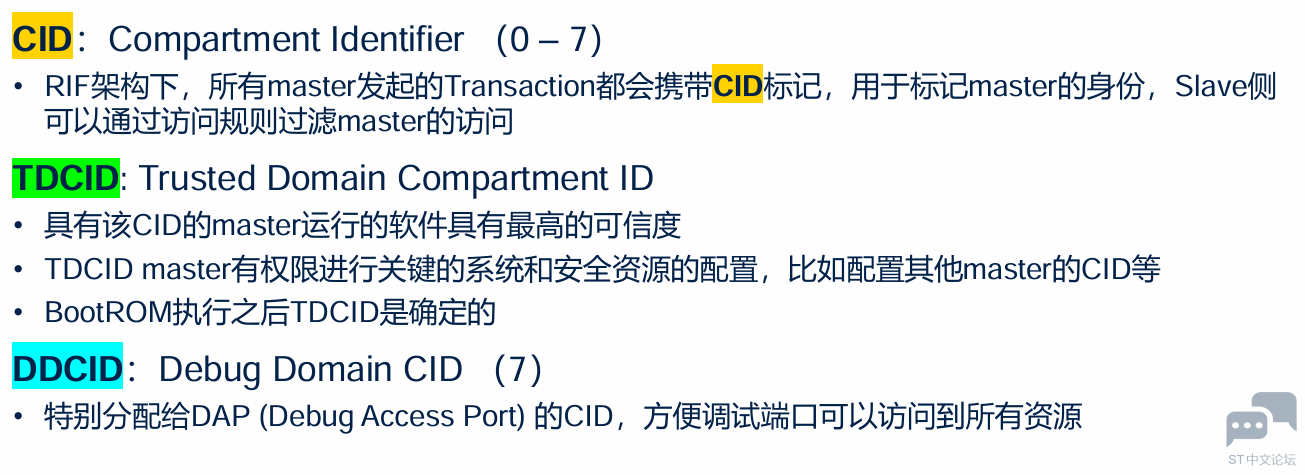

CID：Compartment Identifier （0 – 7）

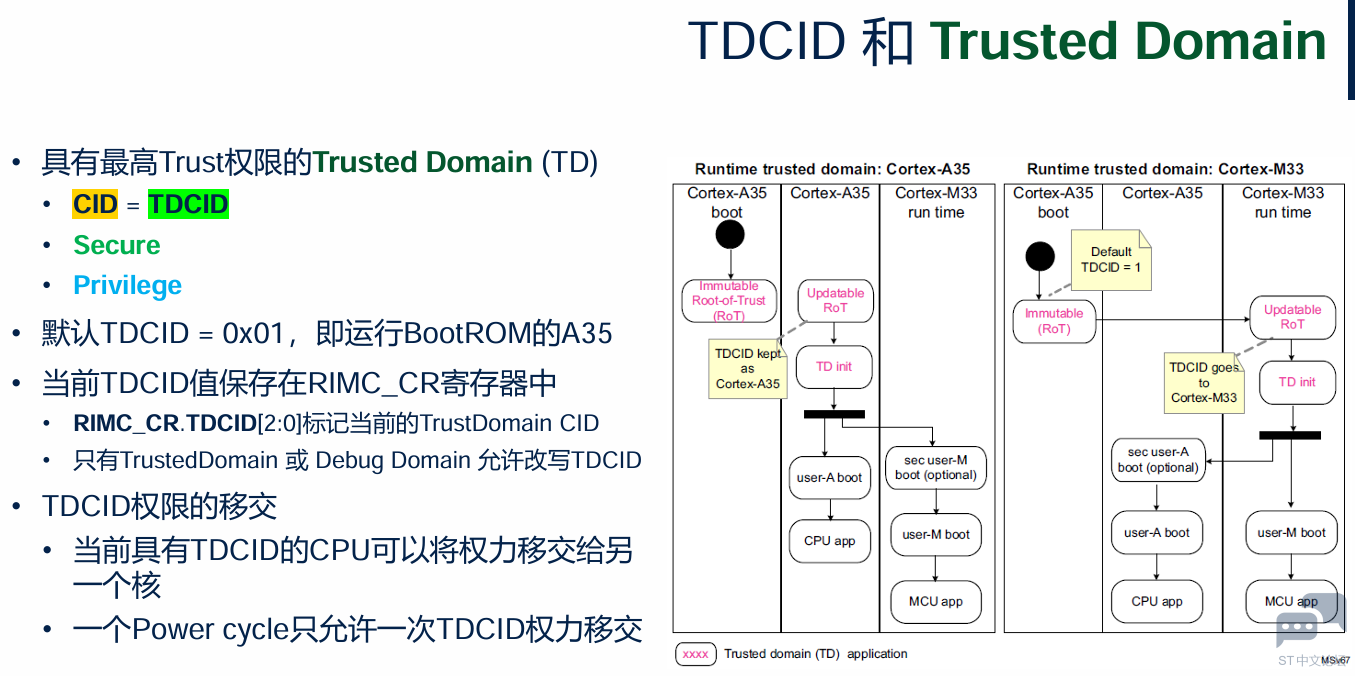

TDCID: Trusted Domain Compartment ID

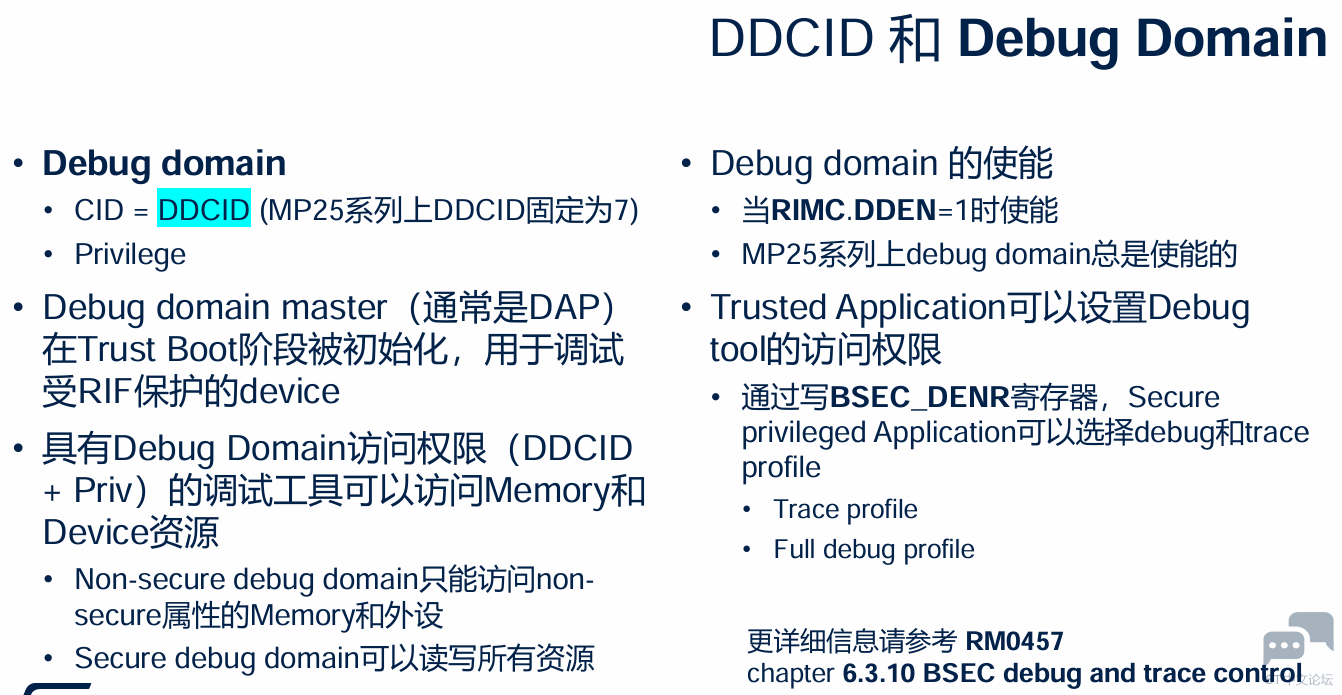

DDCID：Debug Domain CID （7）

又了解了RIF配置与访问控制的总体概念

总体来讲，主要还是将不同形式的CID。

DAY6心得：今天学习了RIFSC 对 Master 的配置和管理、RIFSC.RISUP对外设类型Master CID的配置、外设Master CID的几种配置情况、非RIF-aware外设 RIF配置和访问管理、RIF架构中的中断管理等，而且视频中给出了详细的代码解析，更方便理解。

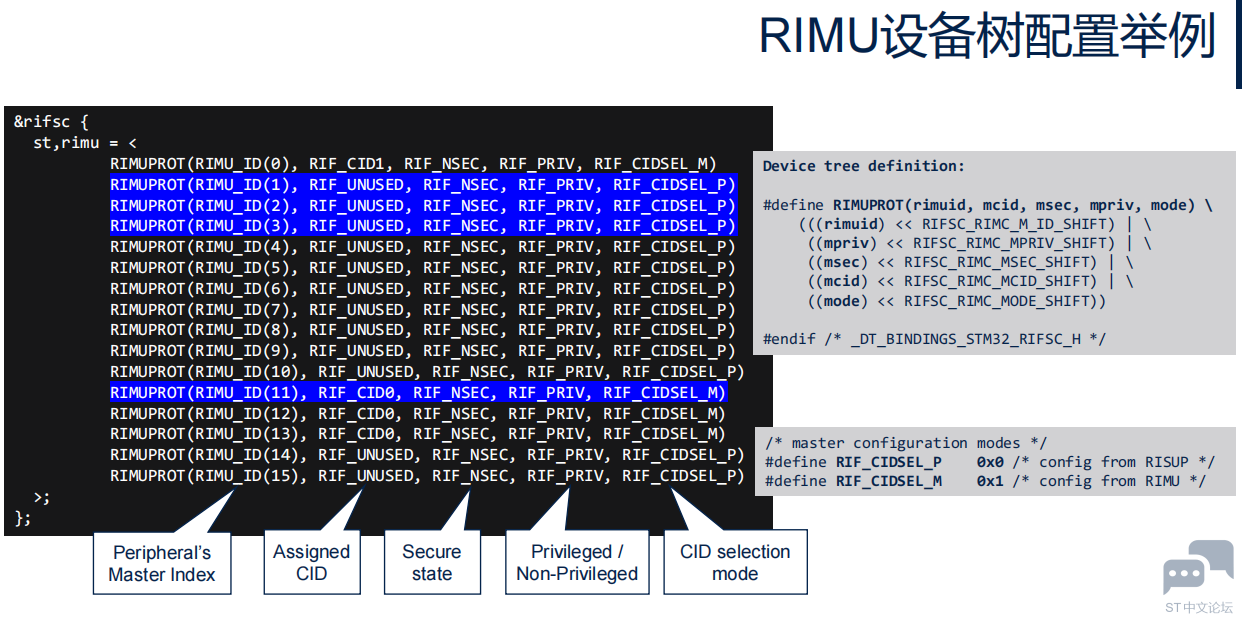

1、RIFSC 对 Master 的配置和管理

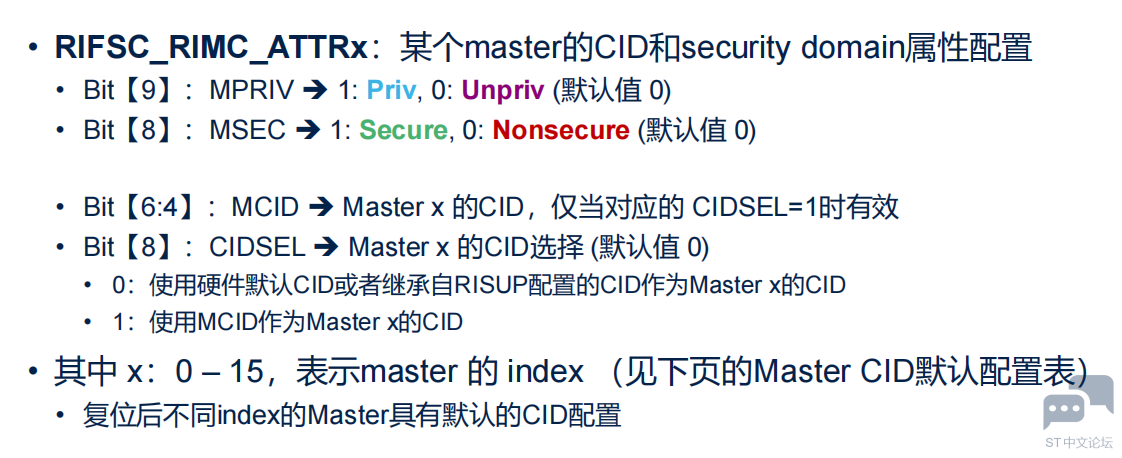

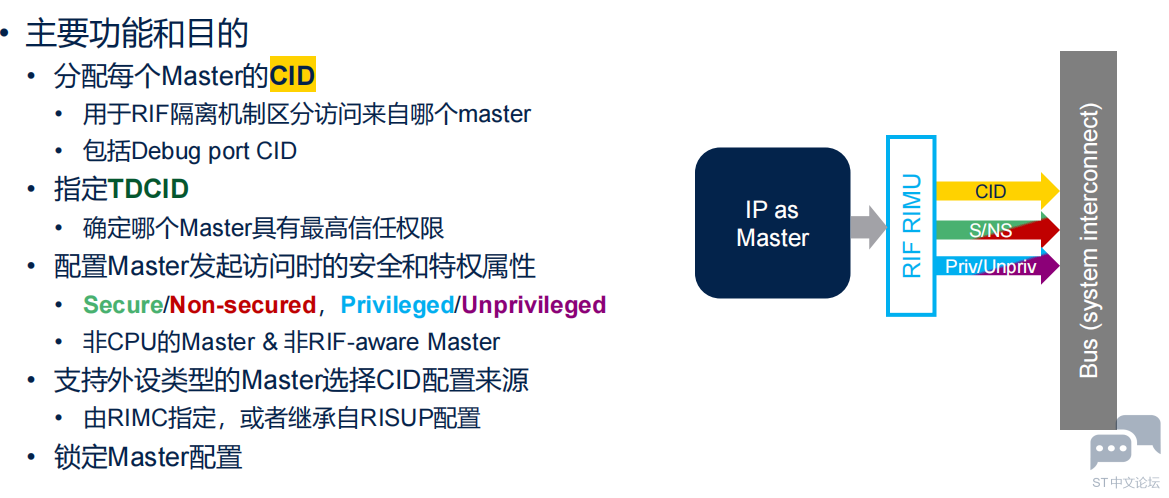

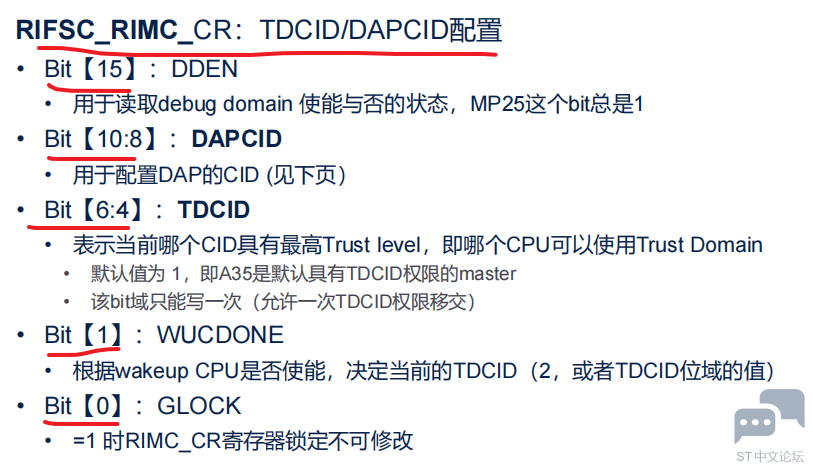

1.1RIFSC.RIMC对Master的配置

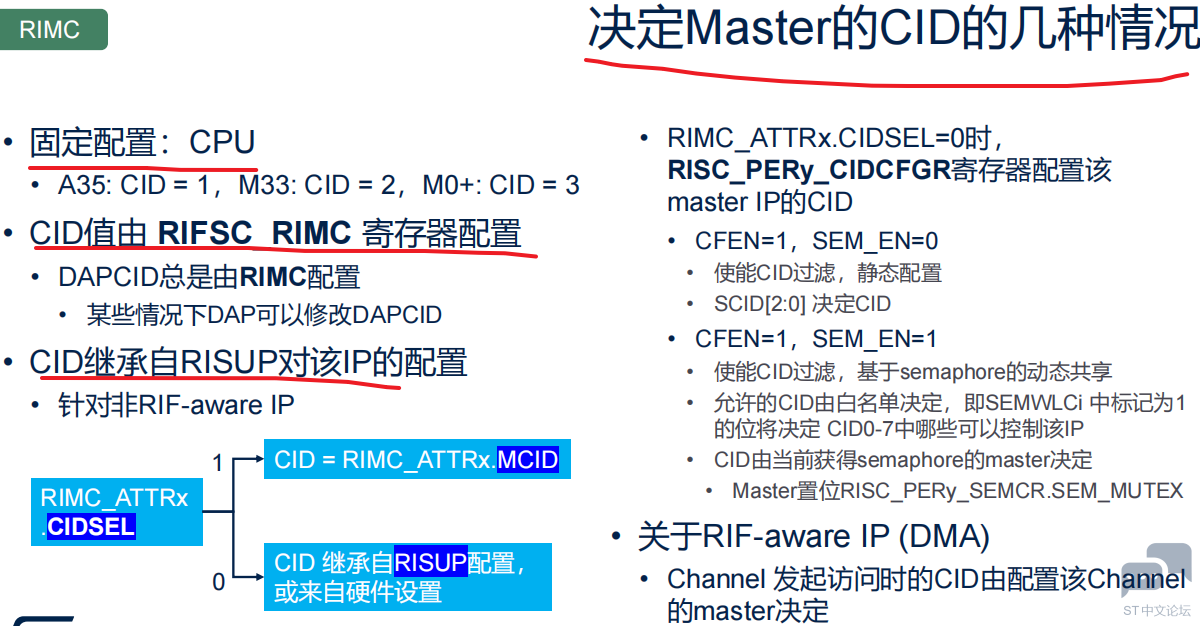

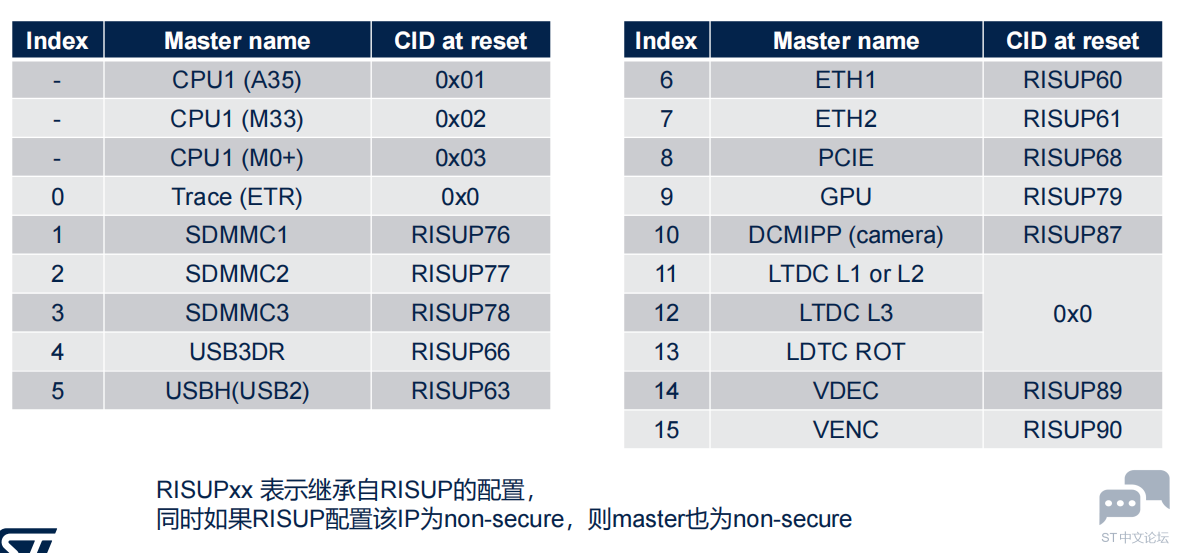

1.2Master的默认CID配置

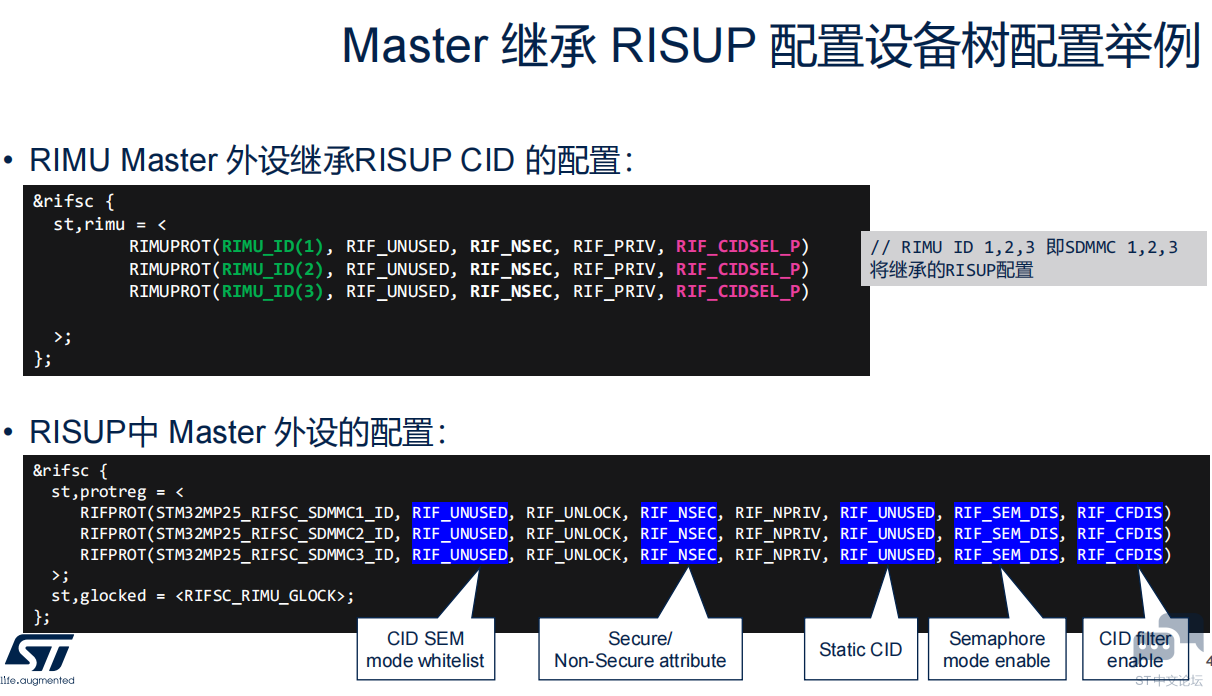

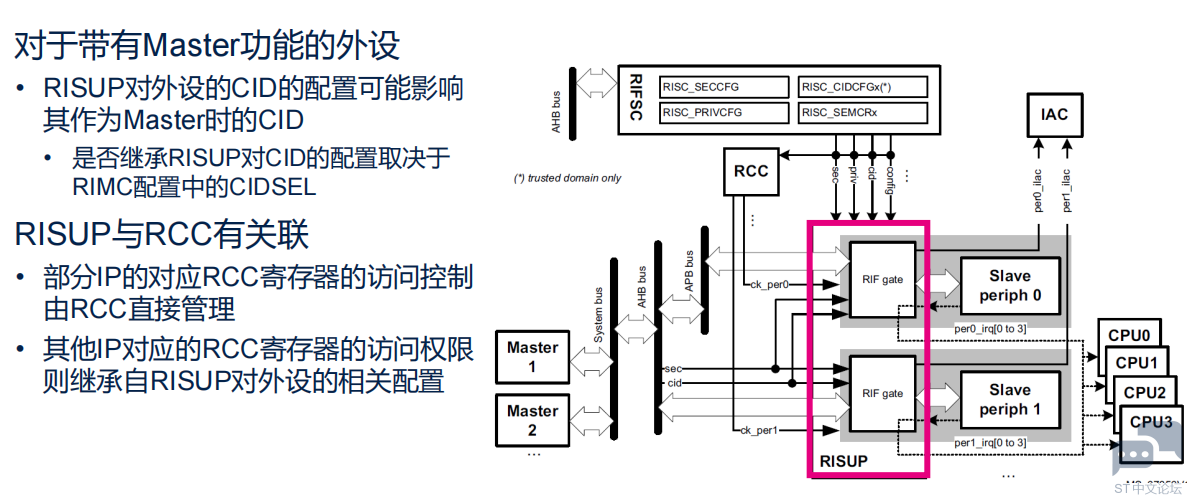

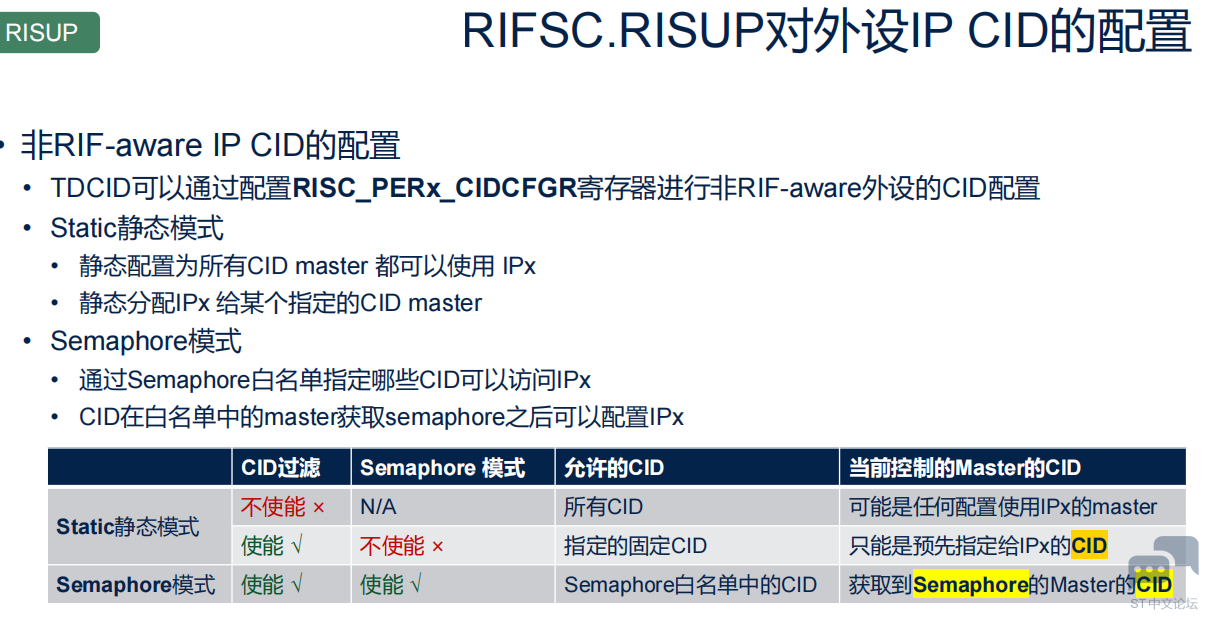

2、RIFSC.RISUP对外设类型Master CID的配置

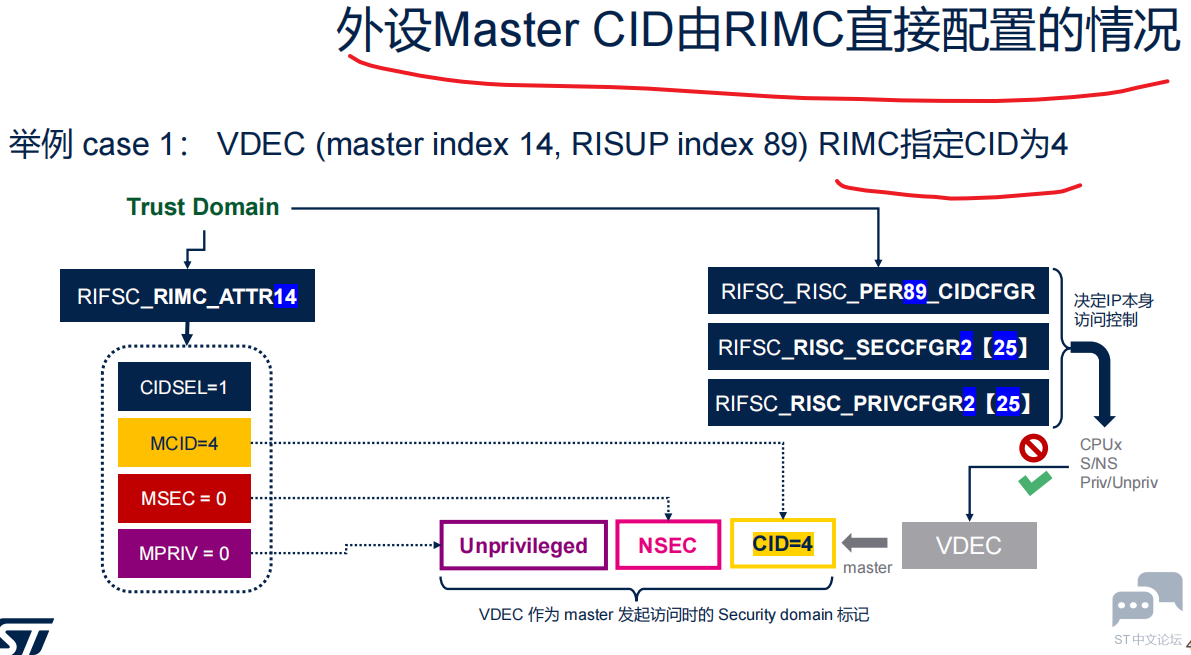

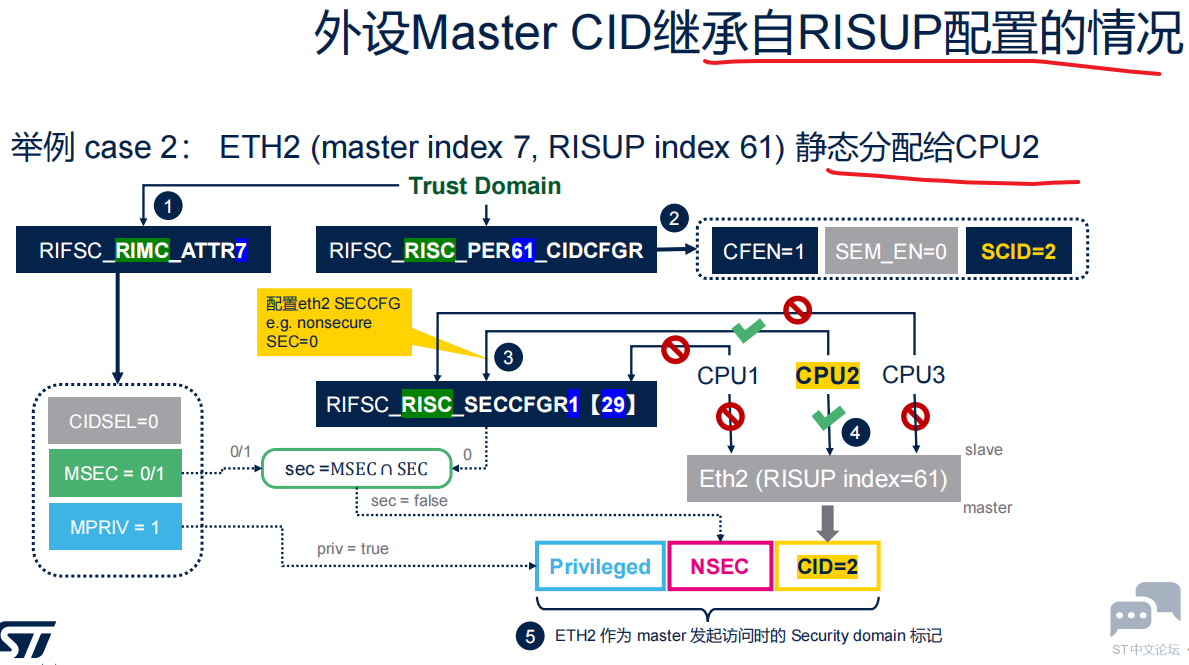

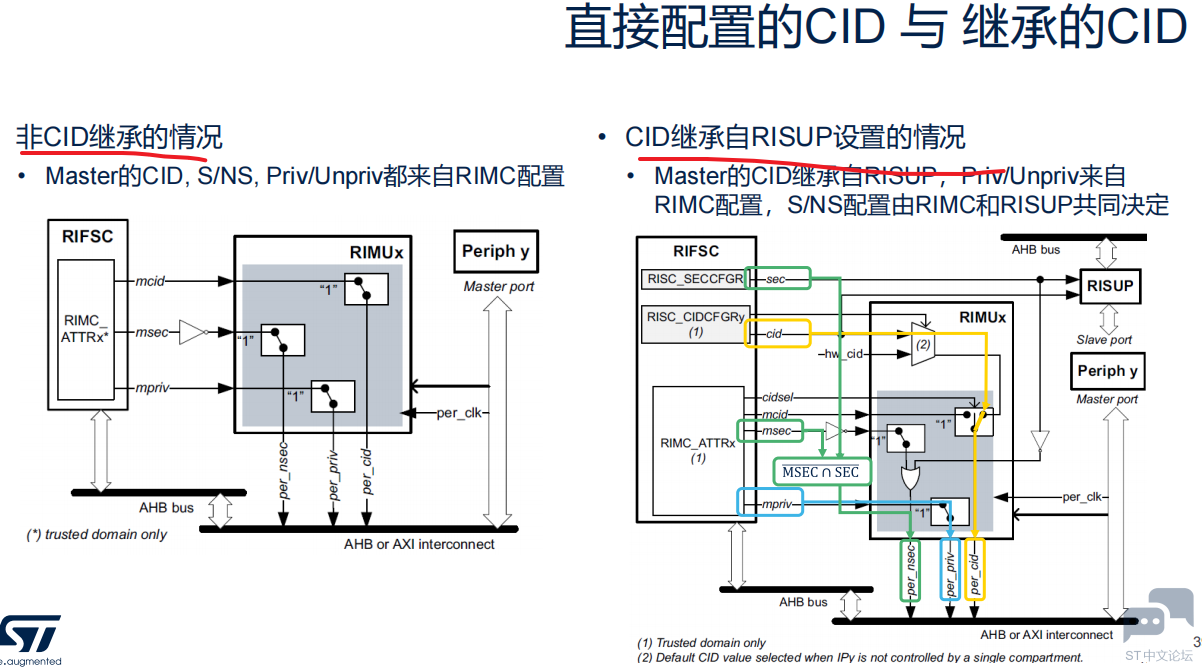

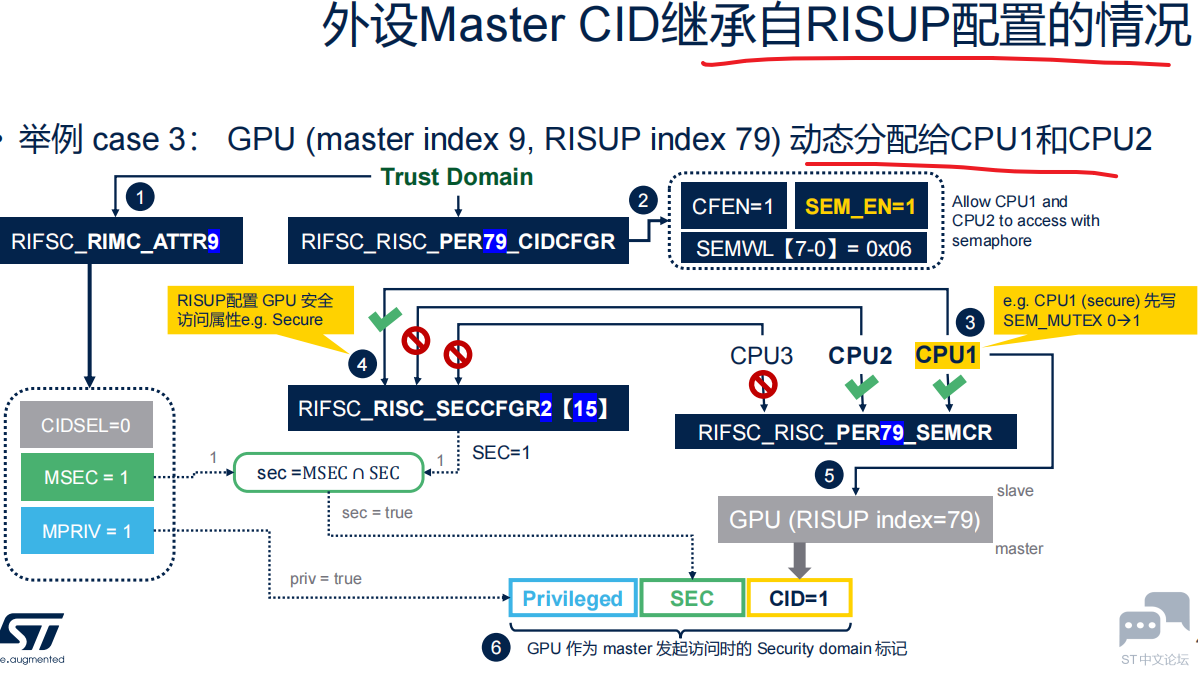

3、外设Master CID的几种配置情况

4、代码举例

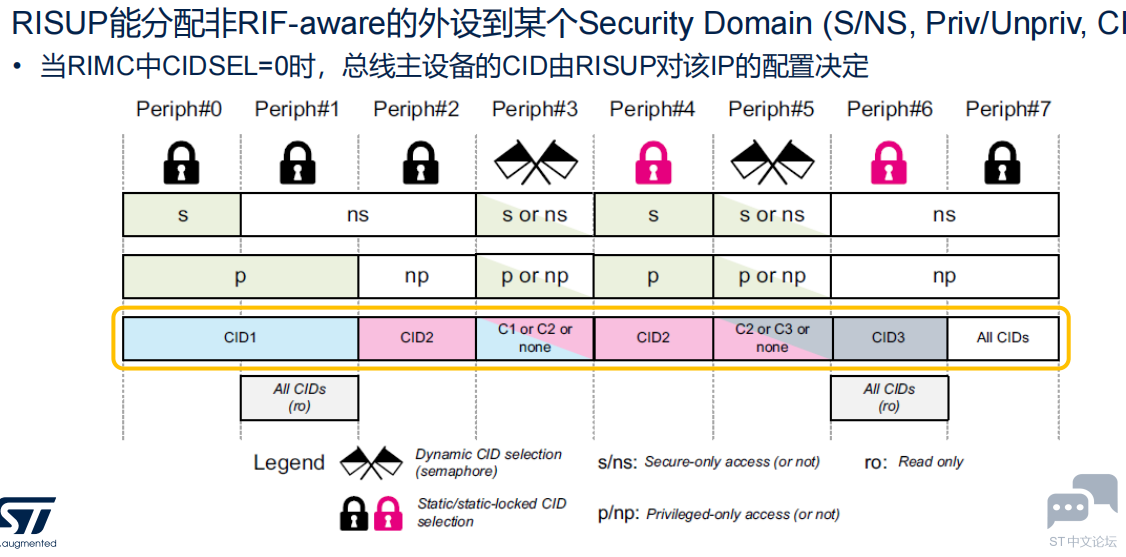

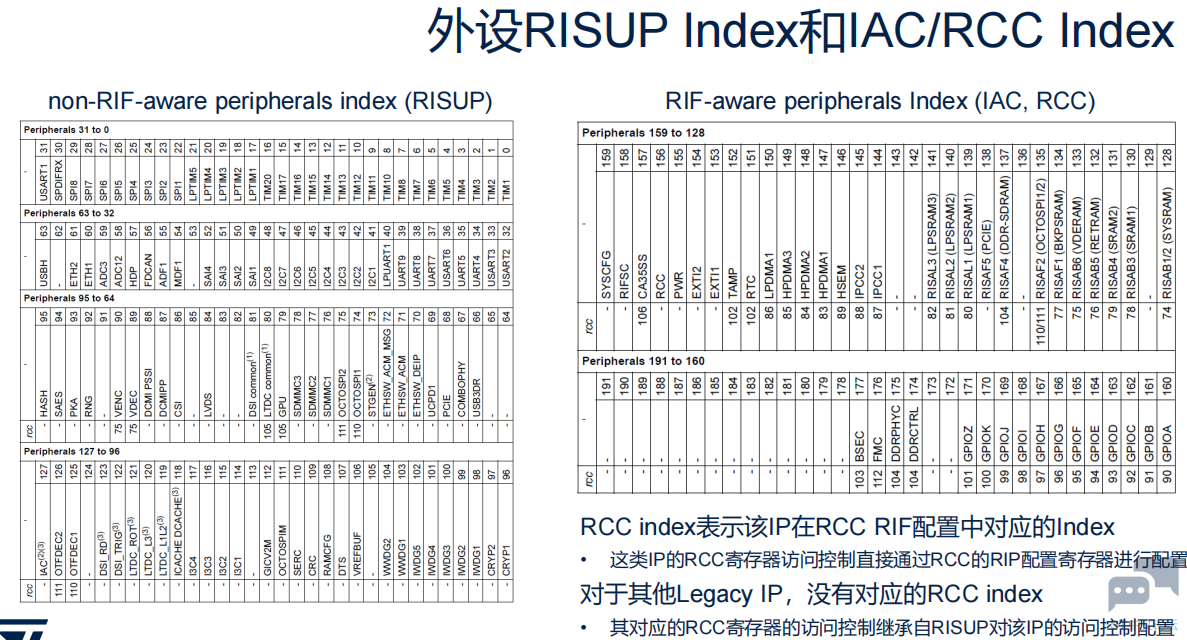

5、非RIF-aware外设 RIF配置和访问管理

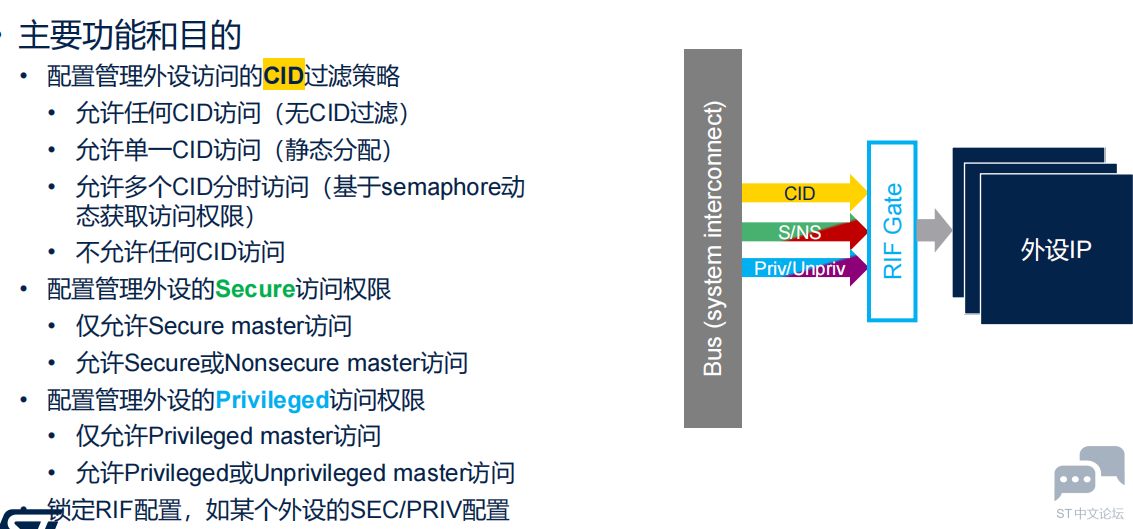

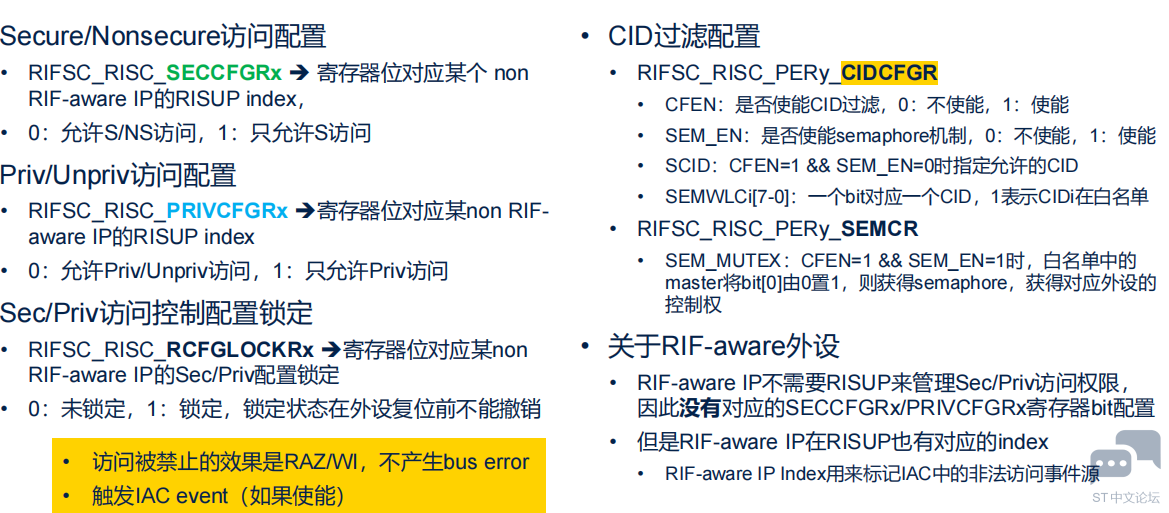

5.1RIFSC RIFSC.RISUP对外设的配置和访问管理主要功能和目的

5.2RIFSC.RISUP对外设的配置和访问管理

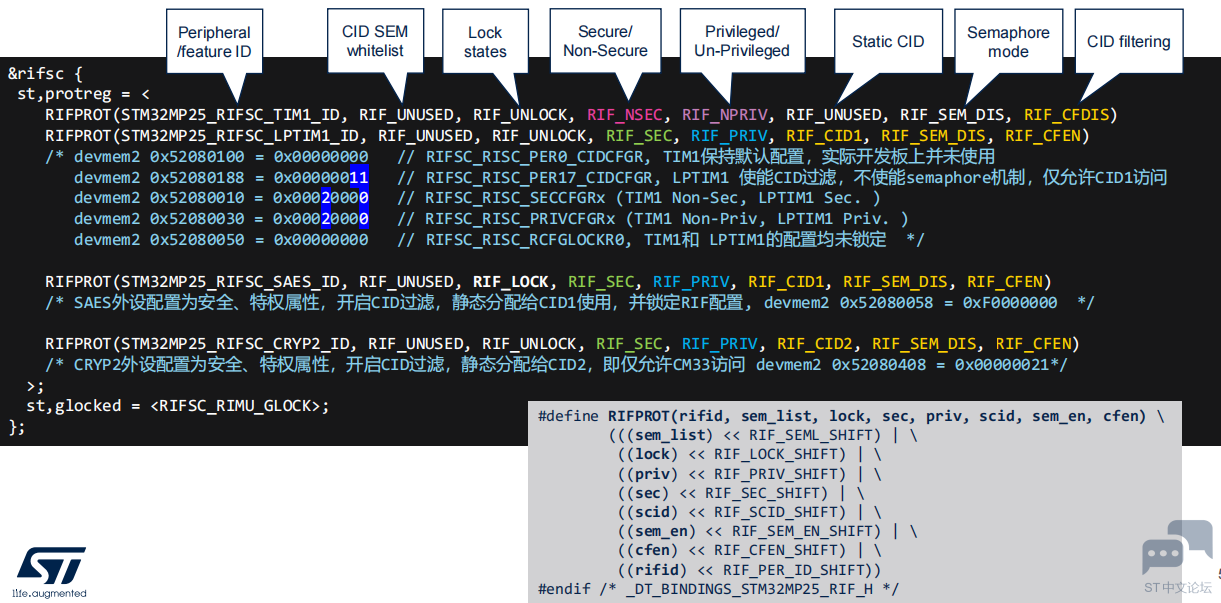

5.3RISUP设备树配置举例

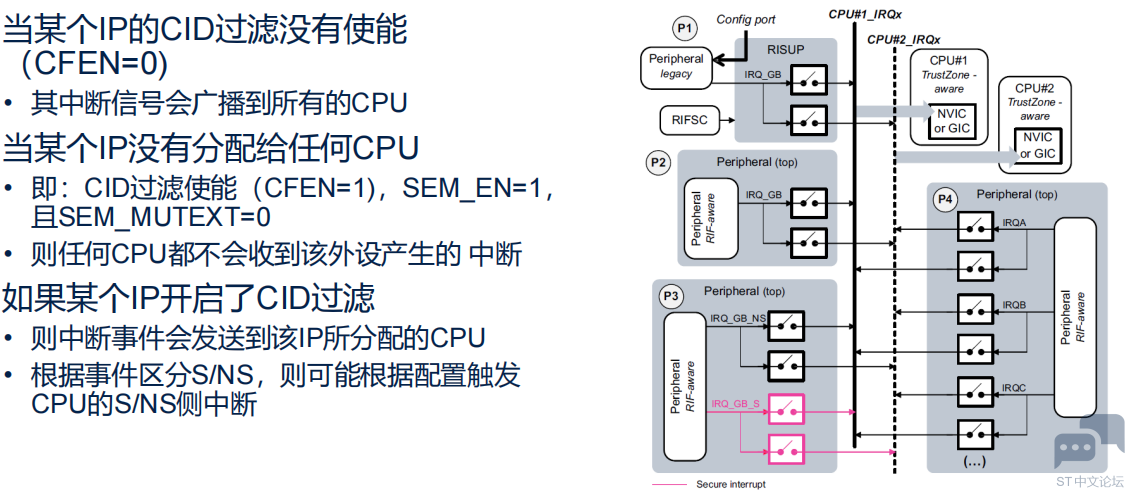

6、RIF架构中的中断管理

DAY7学习心得：

介绍了三种资质空间的资源管理：1、RISAL 2、RISAB 3、RISAF，从功能、目的、怎么配置、例子等方面使我们更好的理解与掌握。

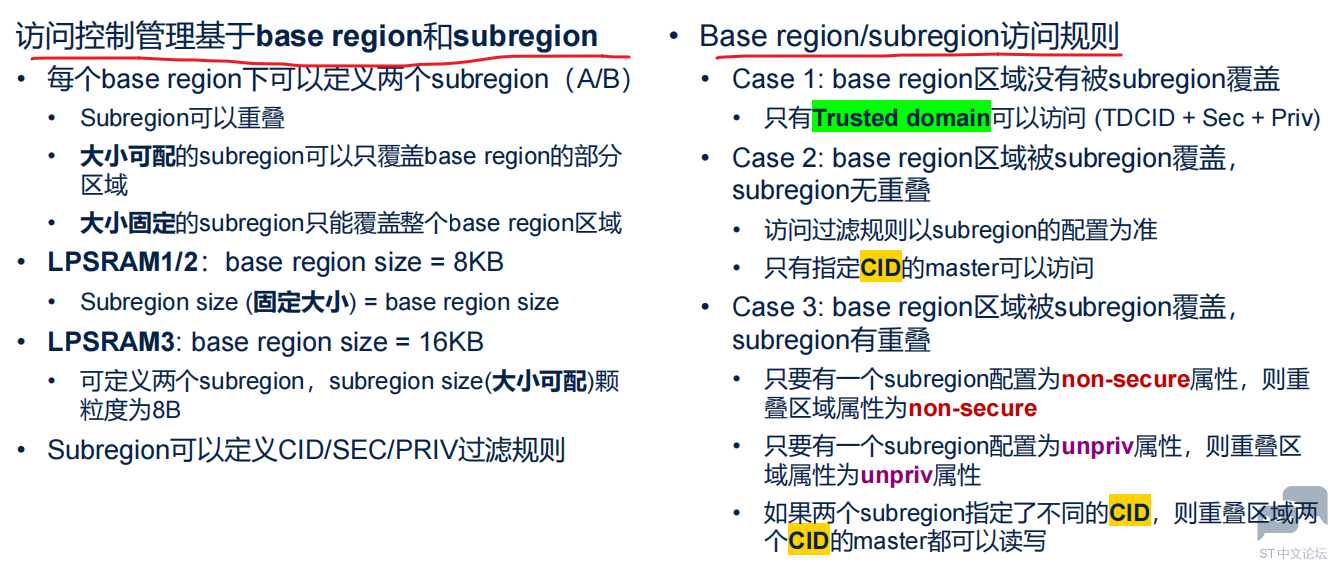

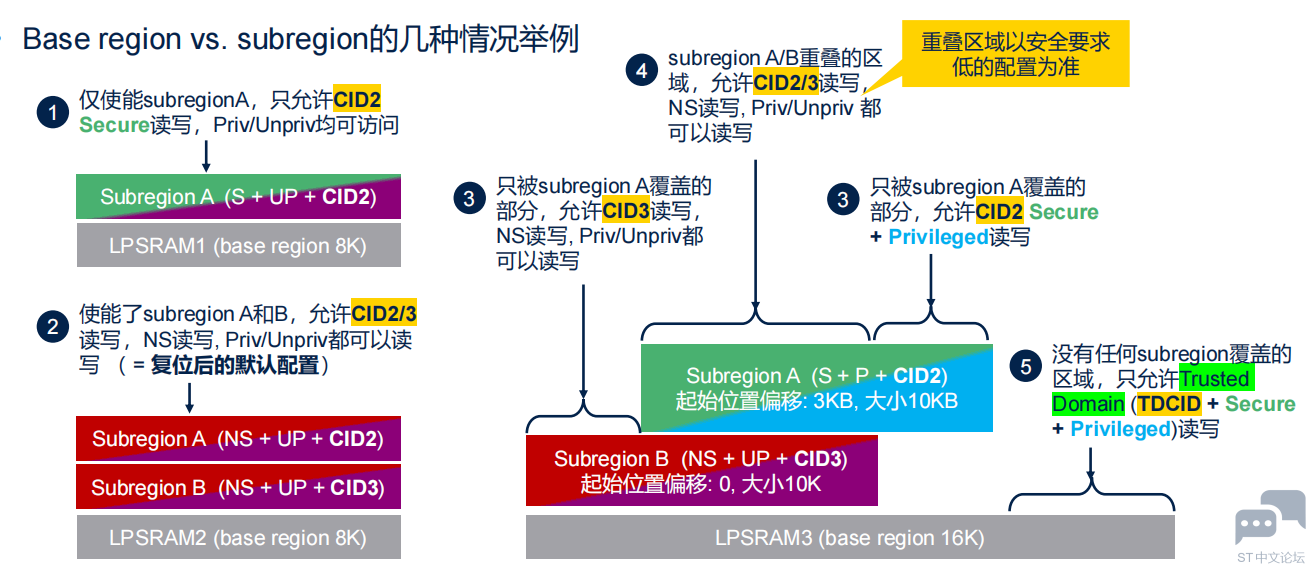

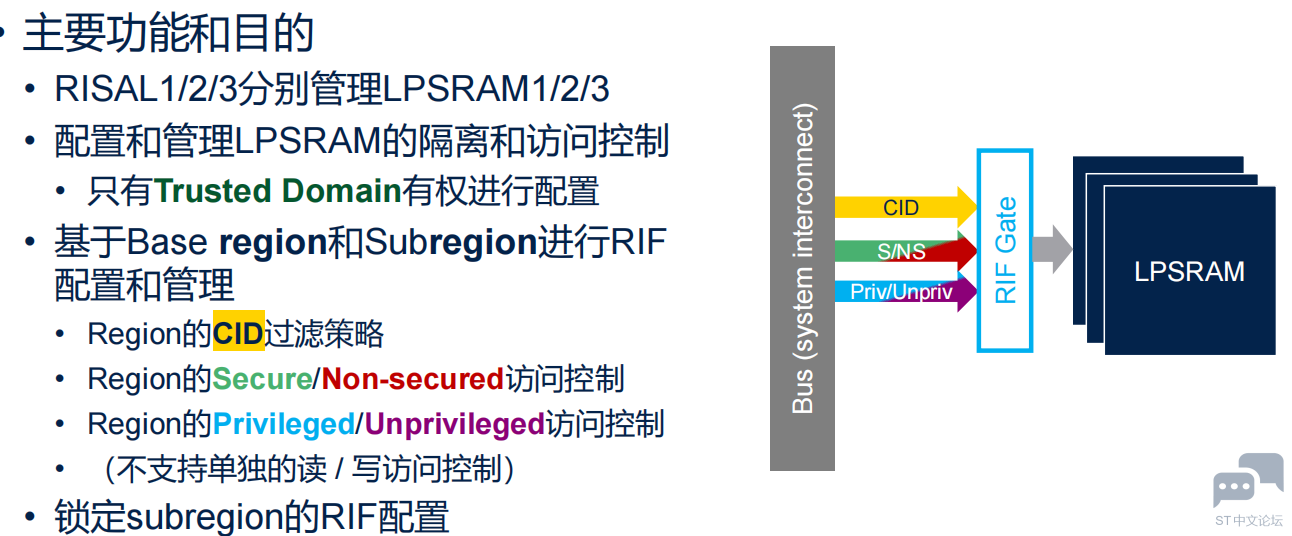

一、RISAL对LPSRAM的配置和管理

1、主要功能和目的

2、访问控制管理及访问规则

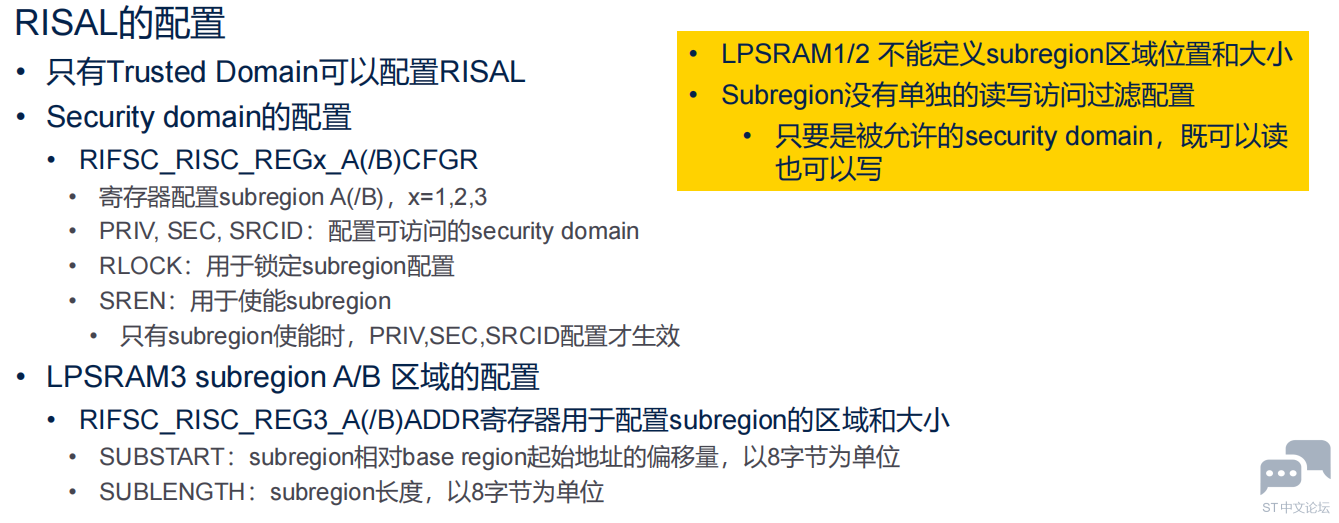

3、RISAL的配置

4、举例

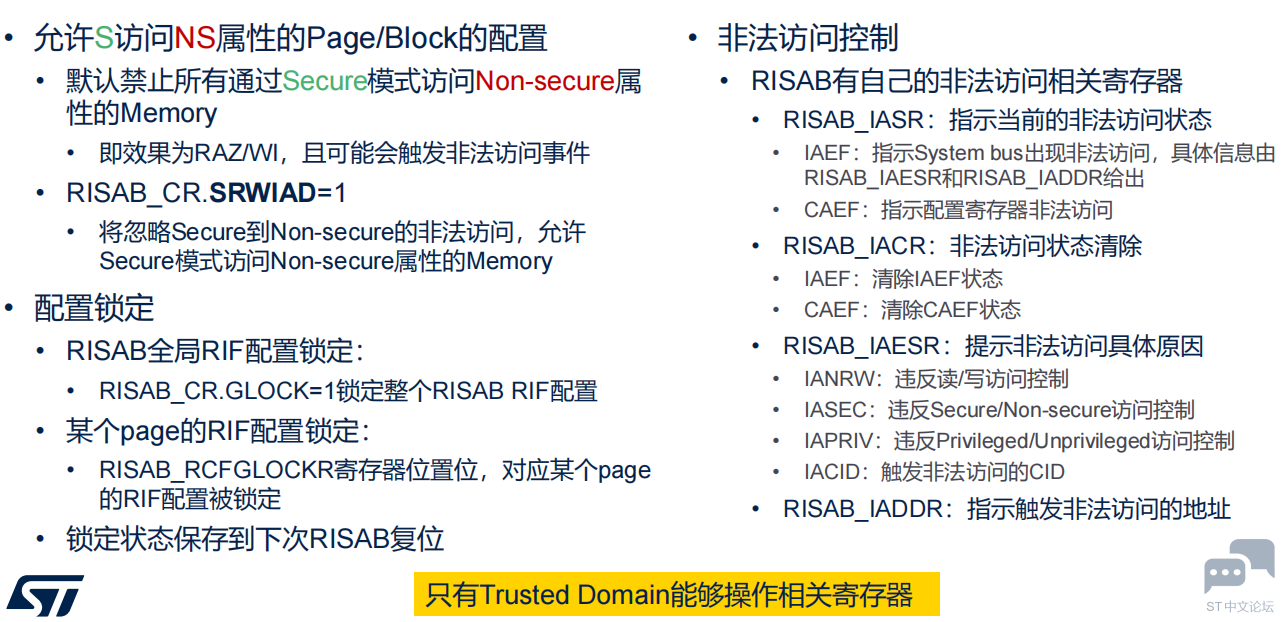

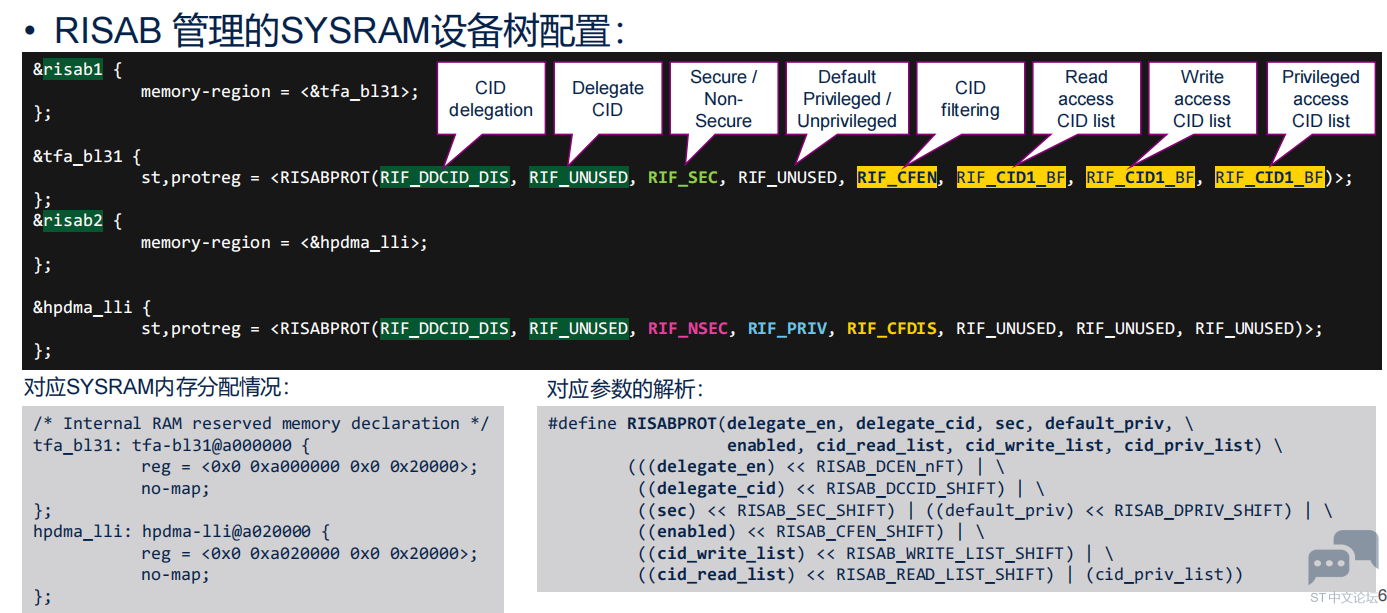

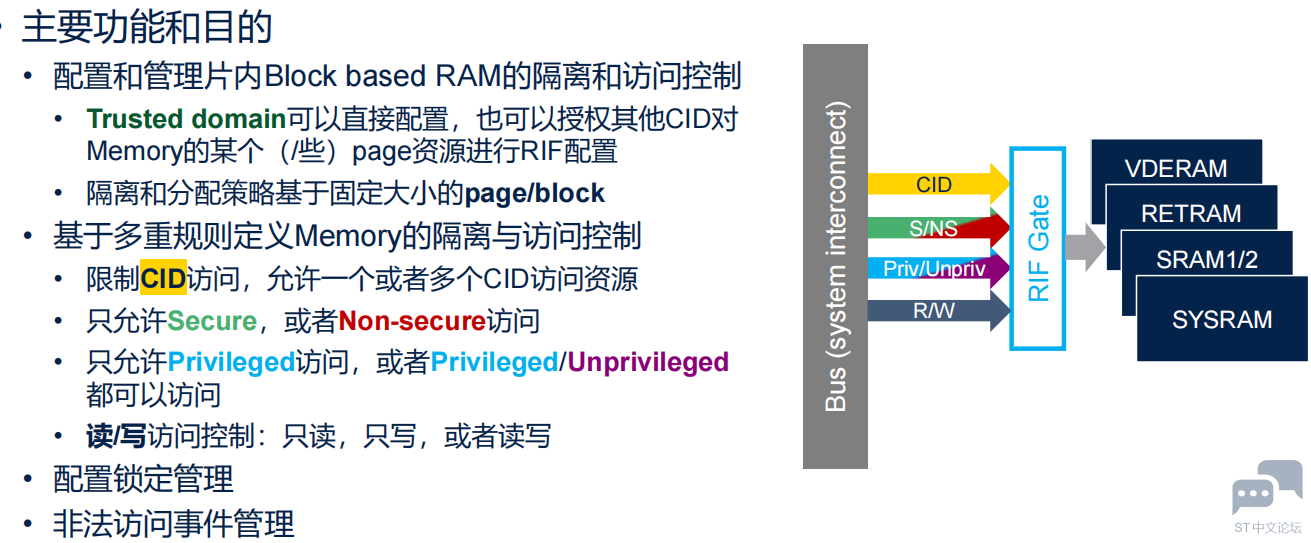

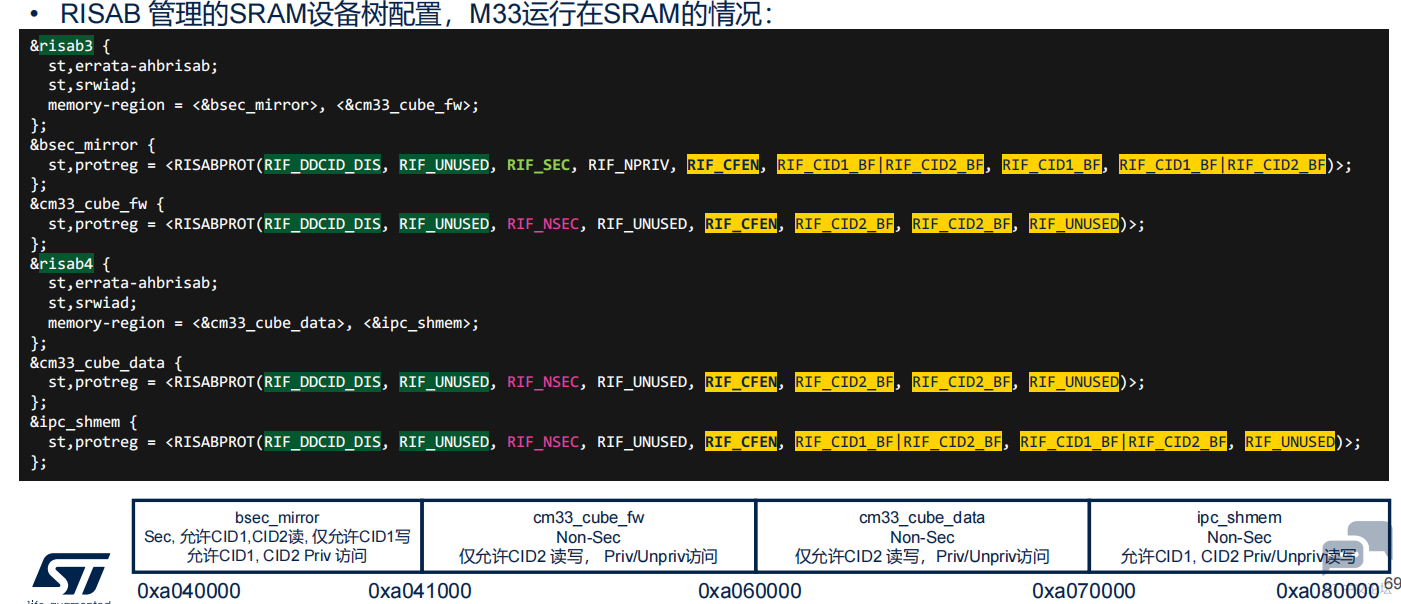

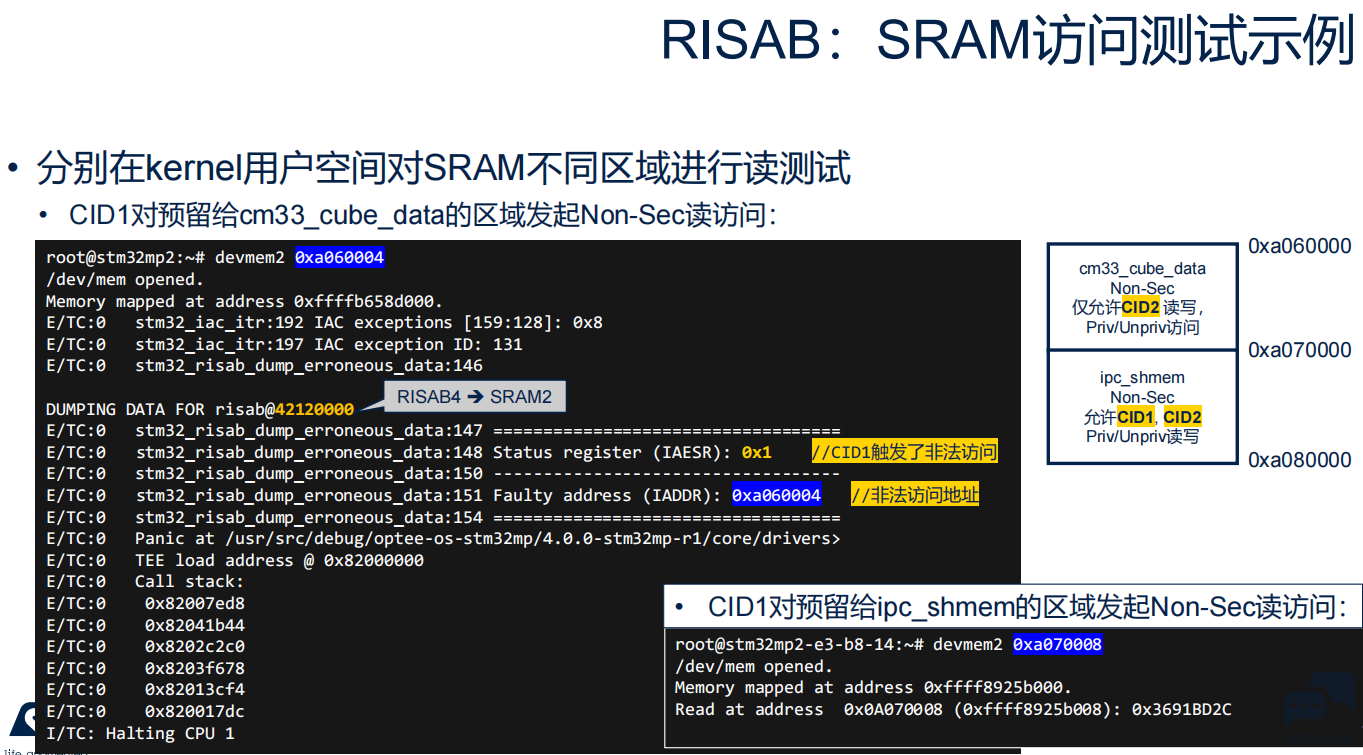

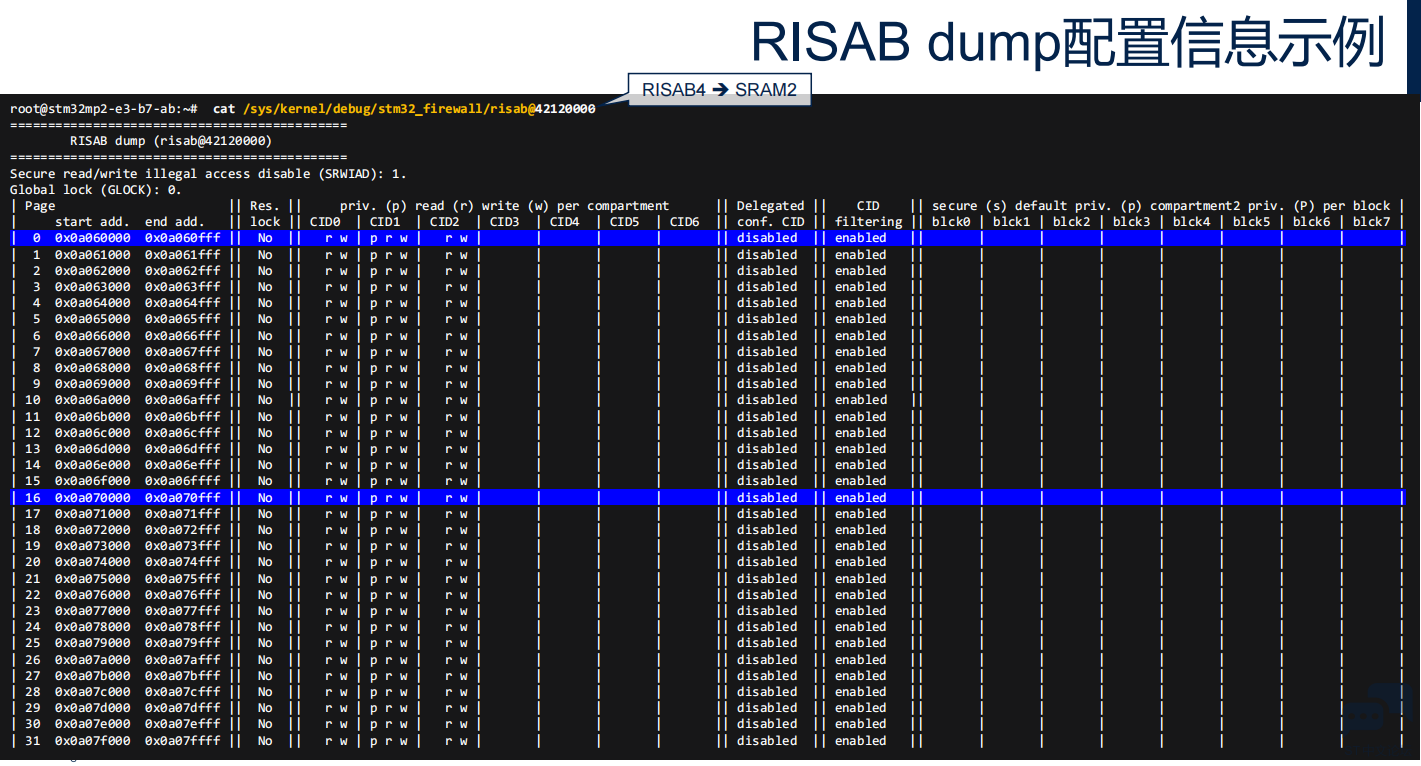

二、RISAB对Block Based片上RAM的配置和管理

1、主要功能和目的

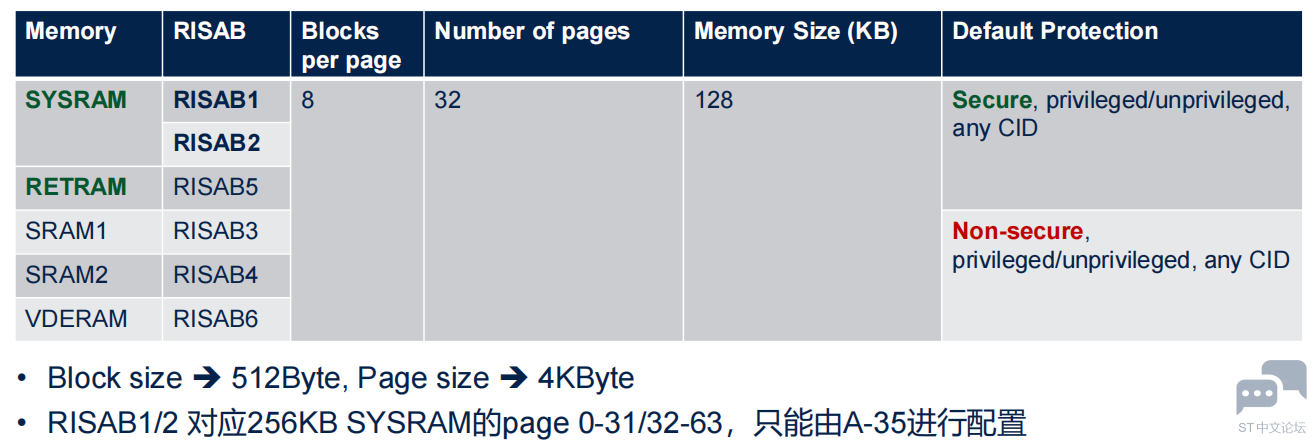

2、RISAB管理的资源

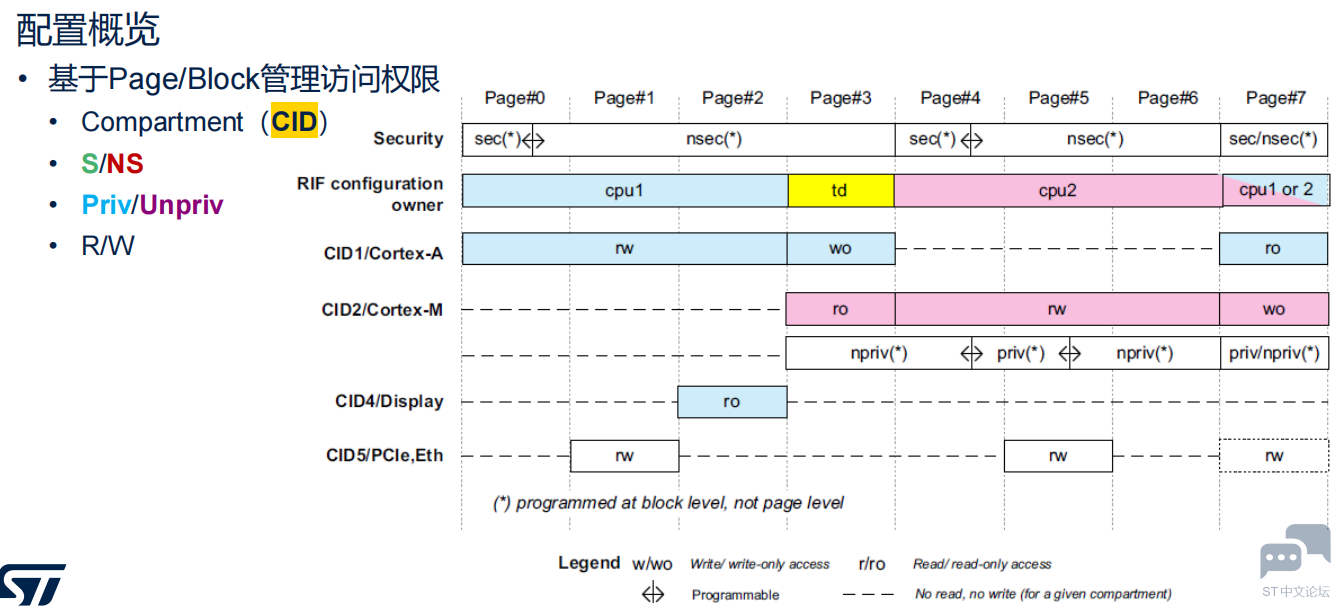

3、配置概览

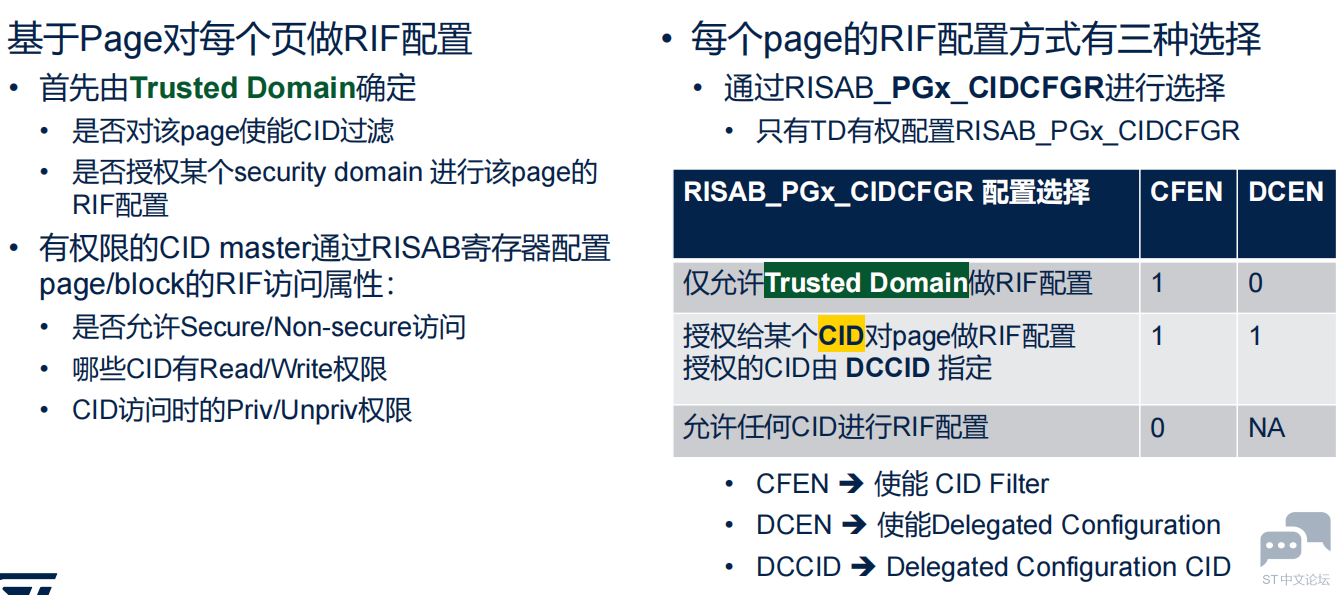

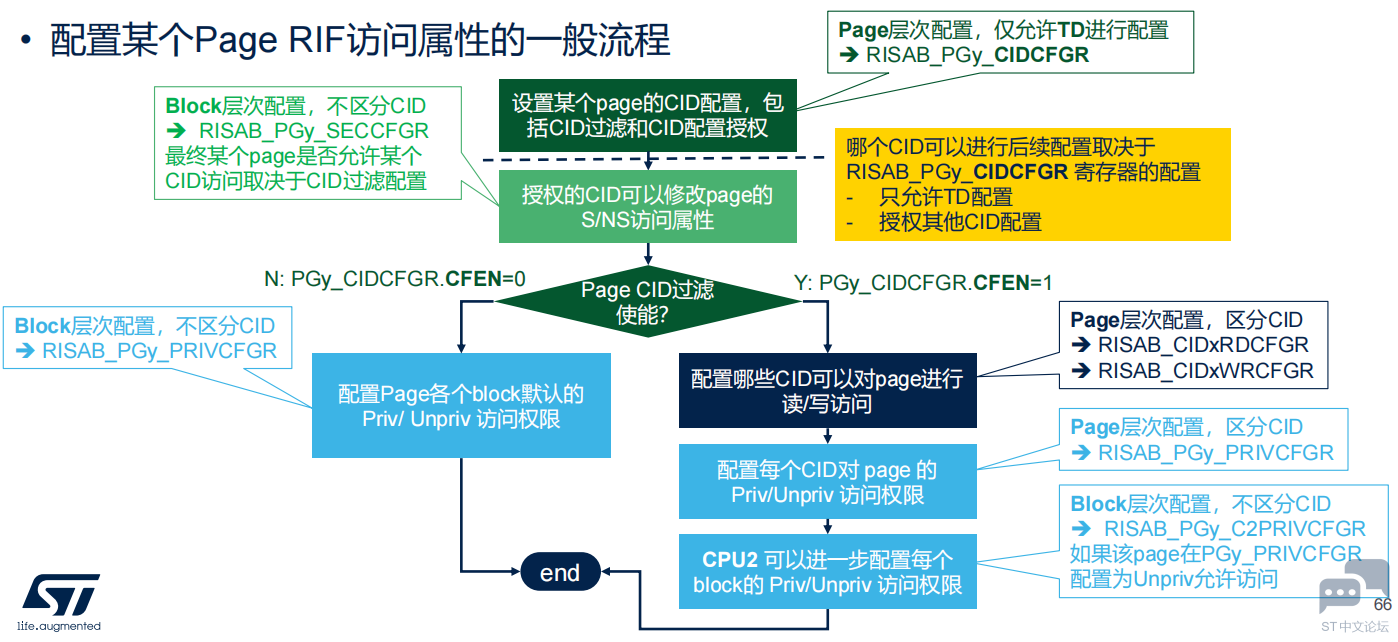

4、配置某个Page RIF访问属性的一般流程

5、举例

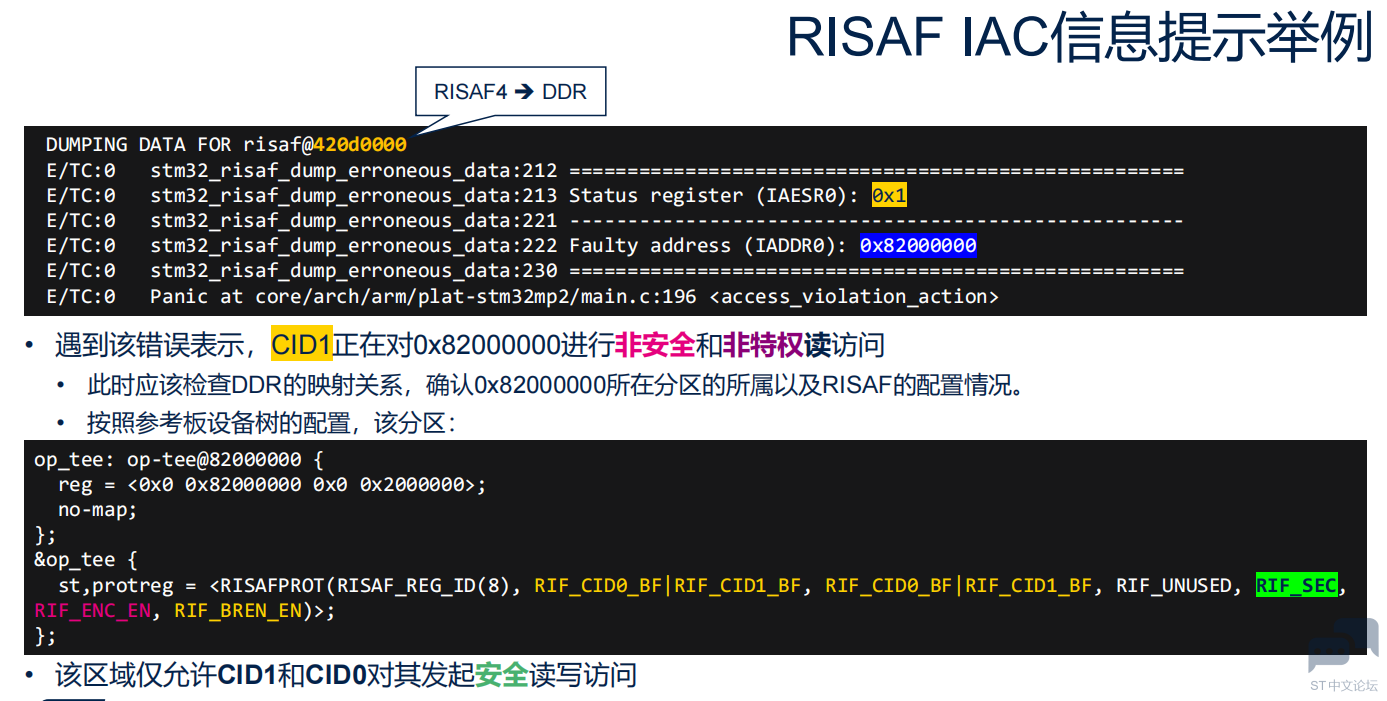

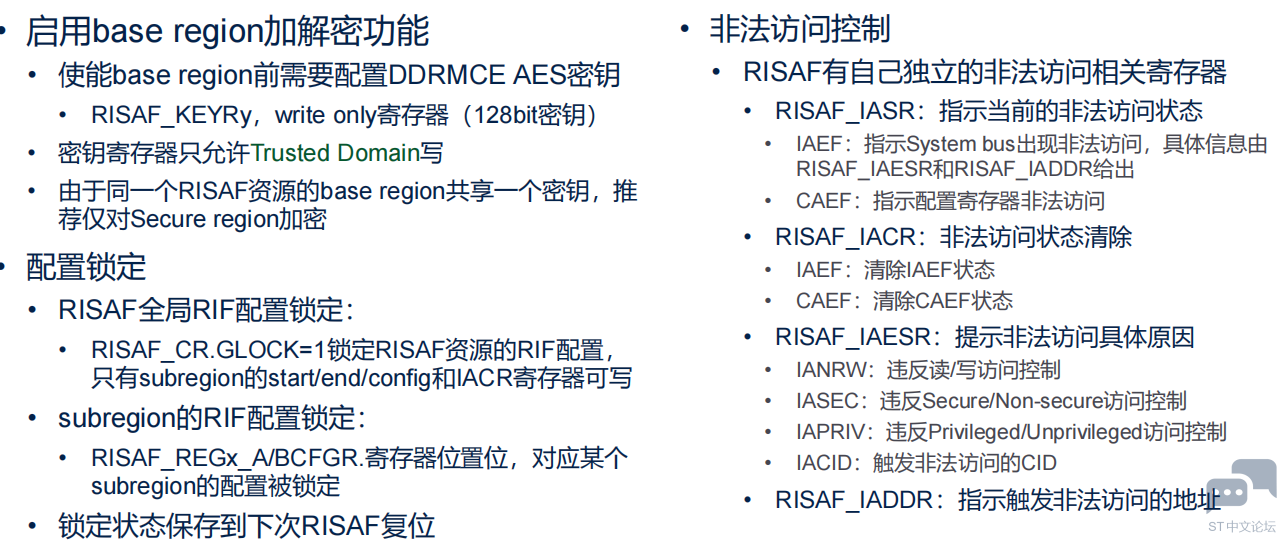

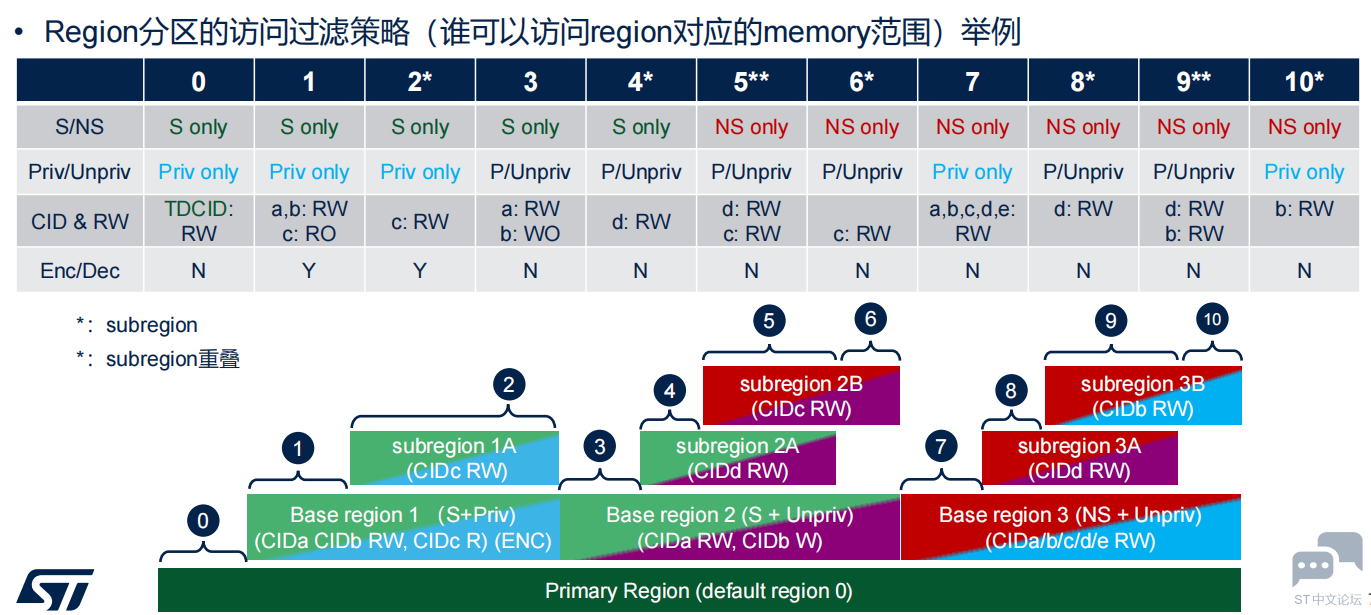

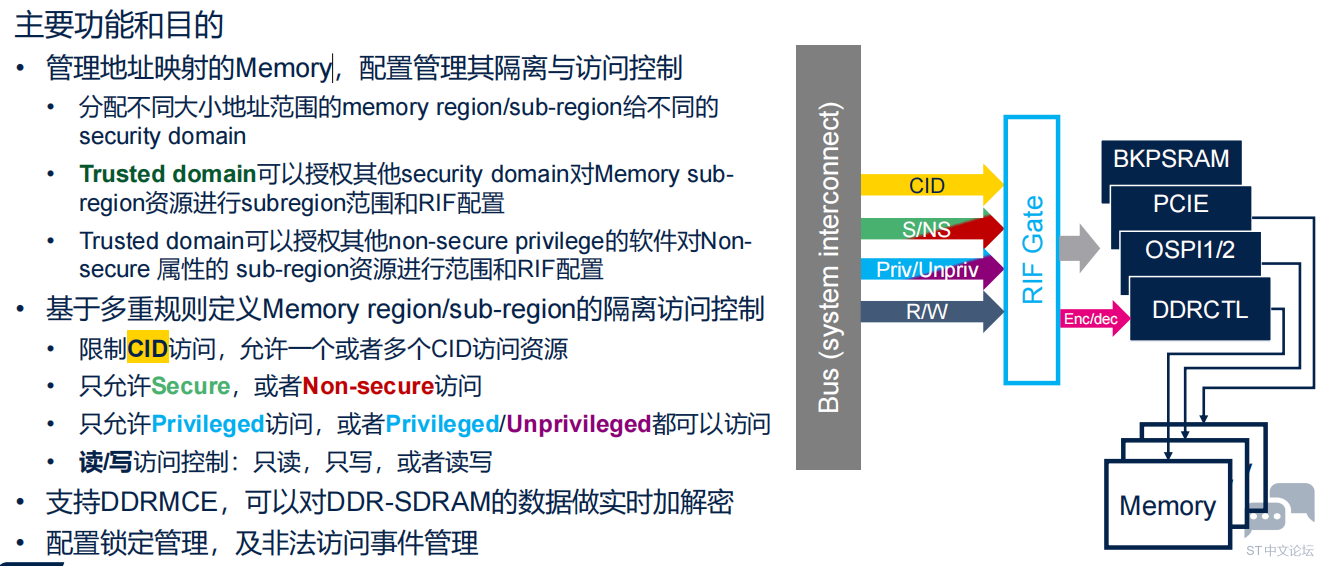

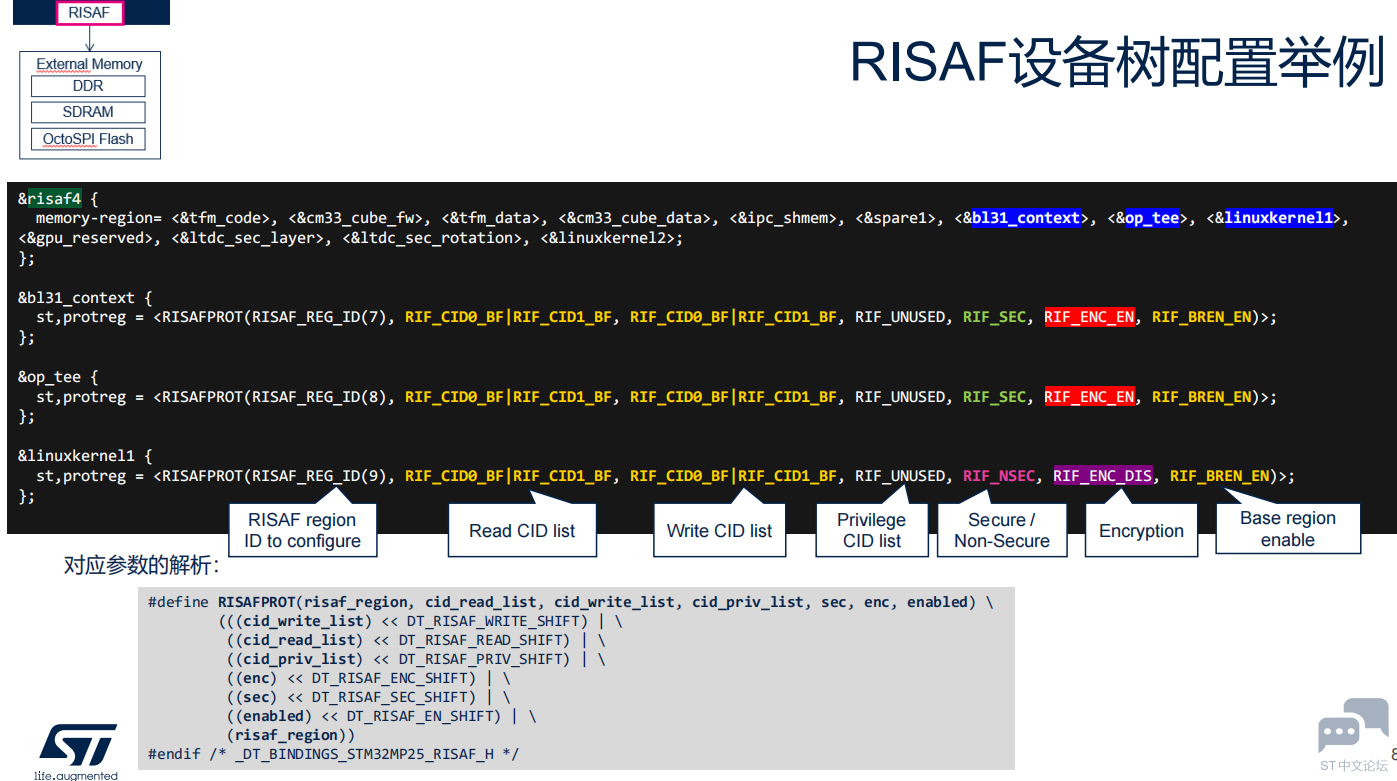

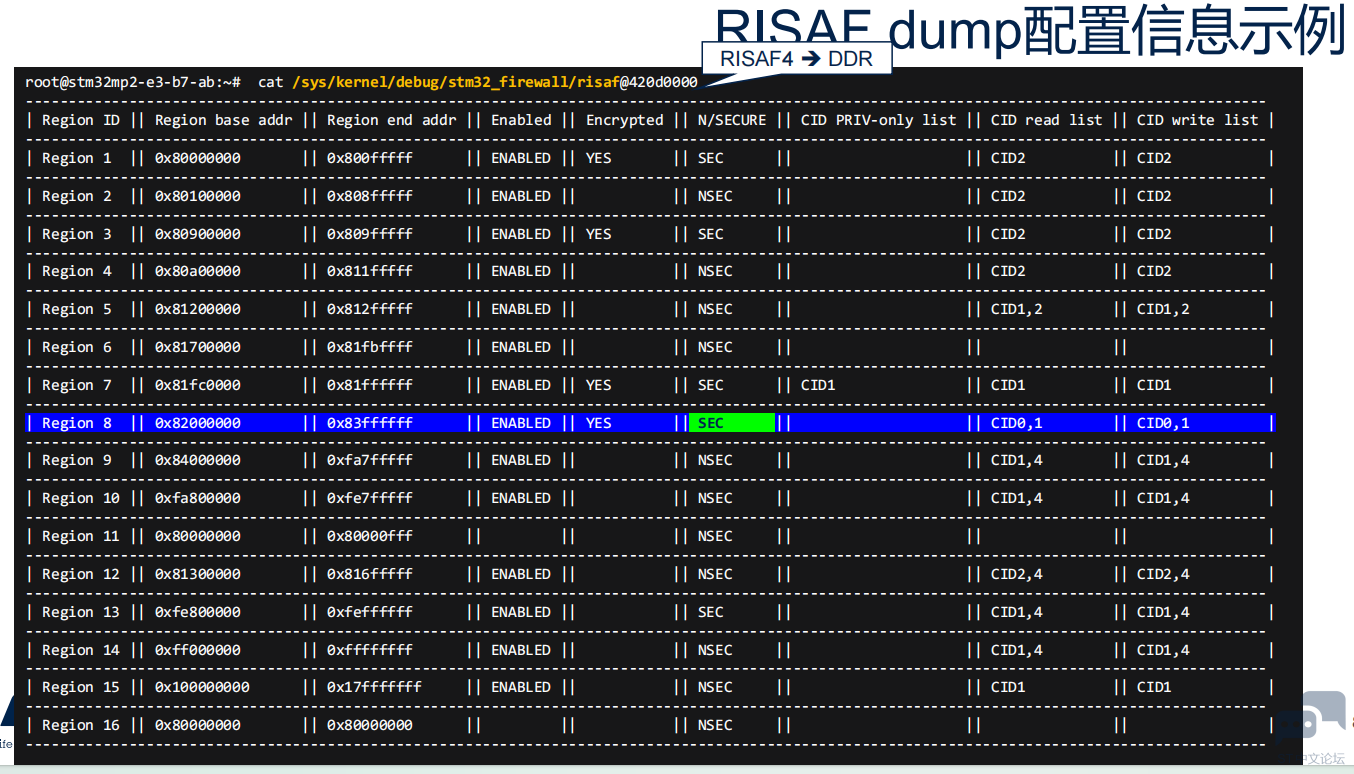

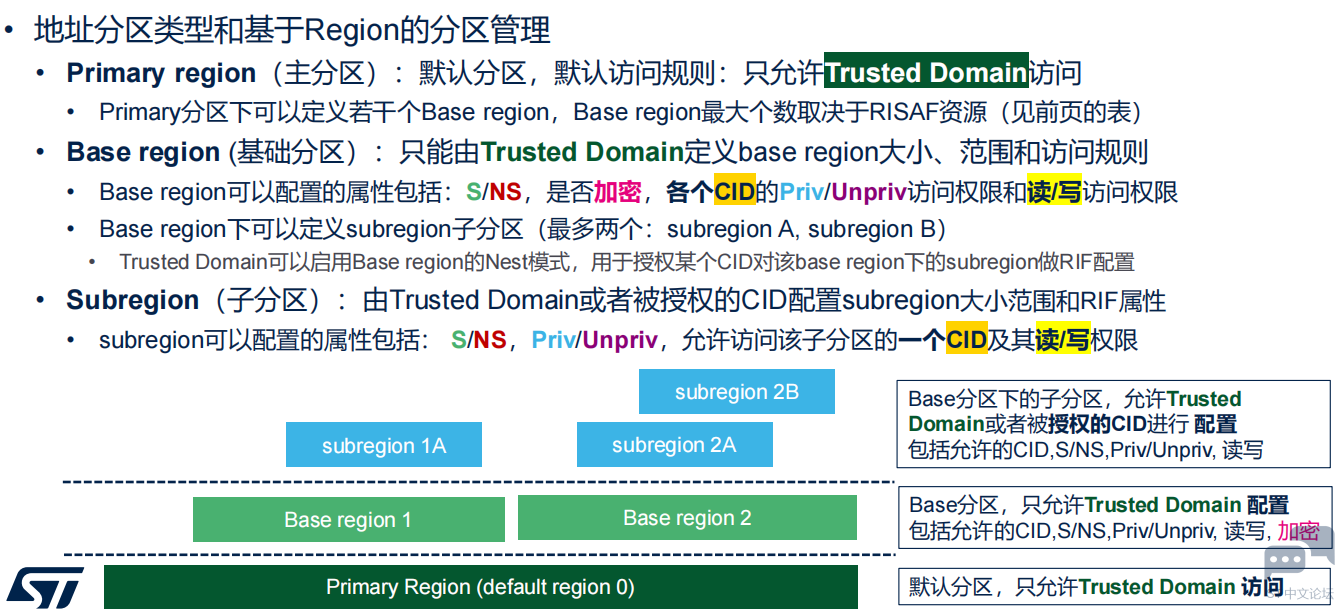

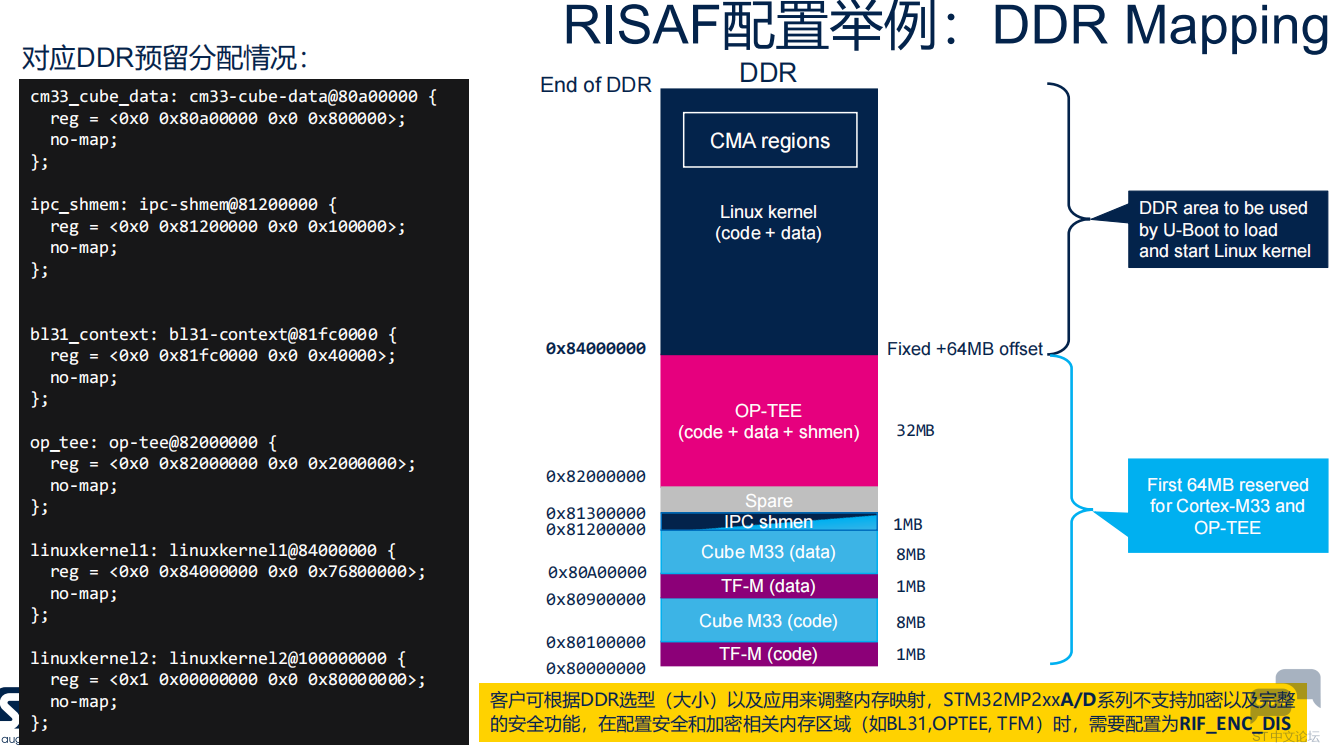

三、RISAF对地址映射Memory资源的配置和管理

1、主要功能和目的

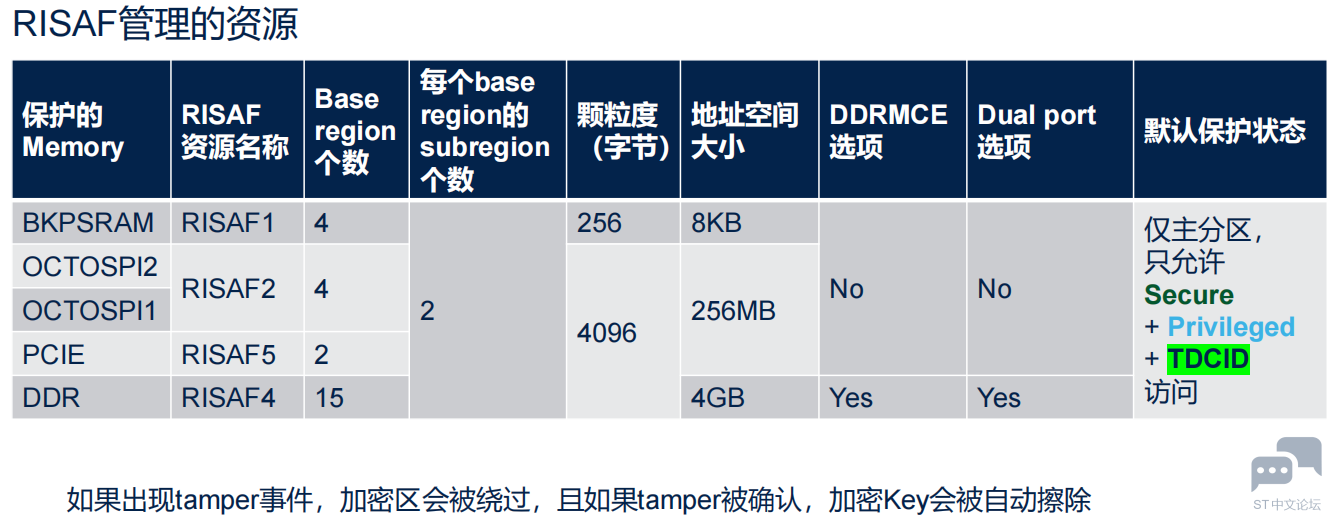

2、RISAF管理的资源

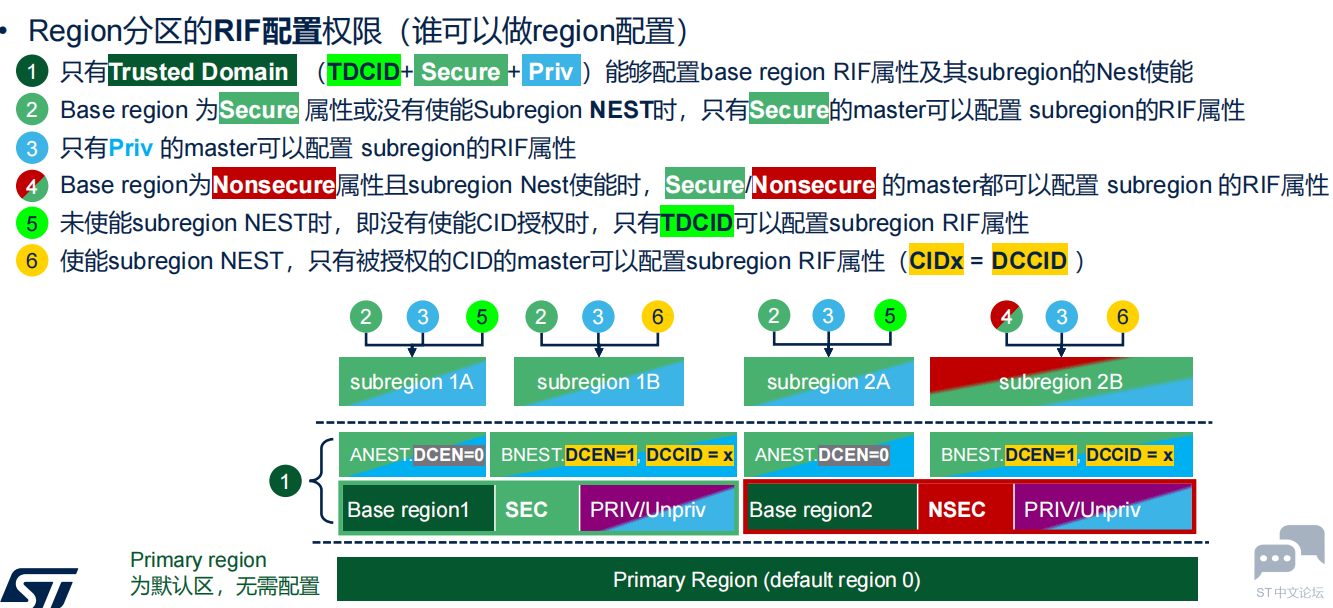

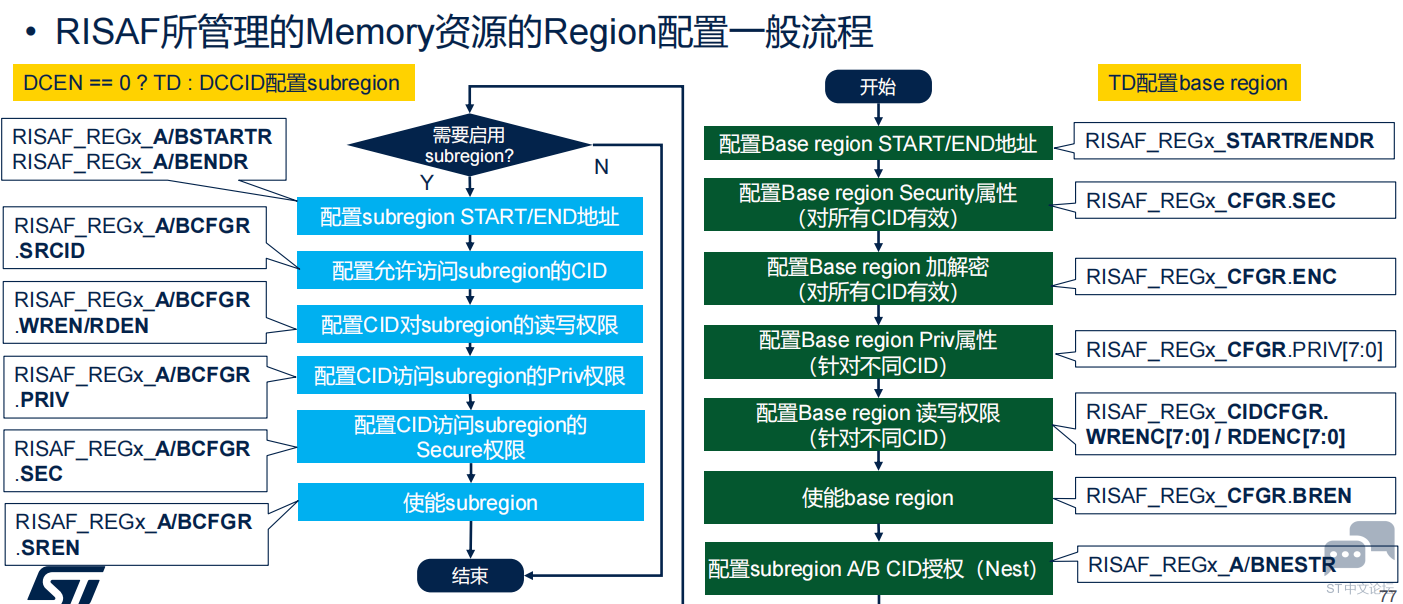

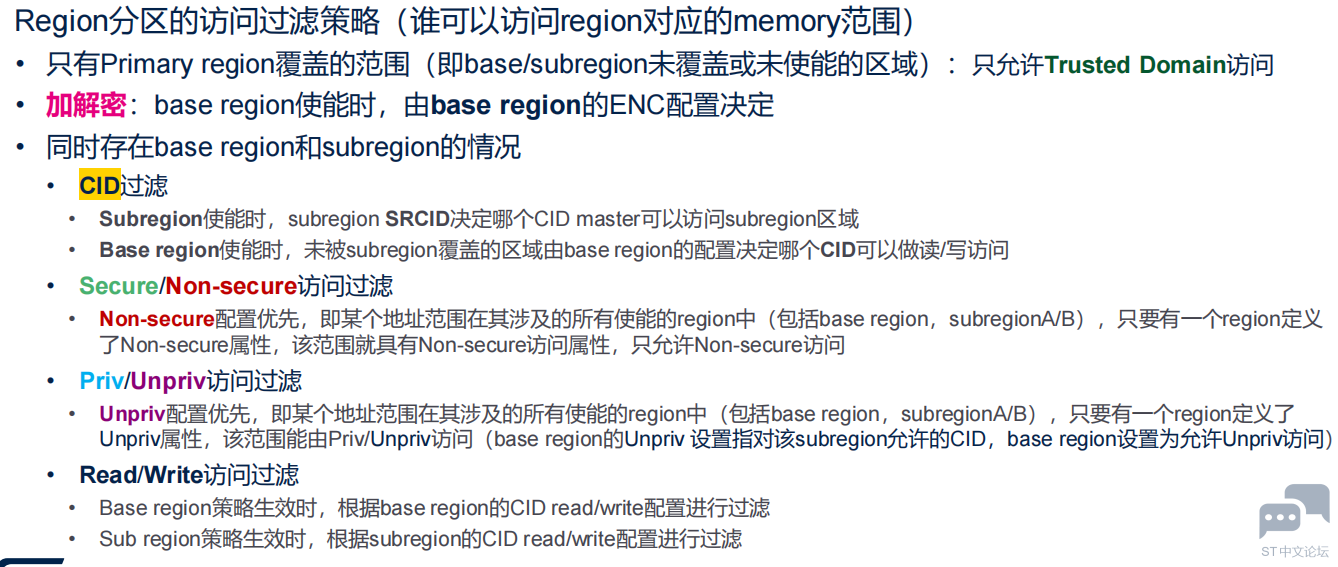

3、RISAF所管理的Memory资源的Region配置一般流程

4、举例

DAY2心得：学习了解了RIF-aware 的几个IP：FMC, GPIO, DMA, RCC, PWR

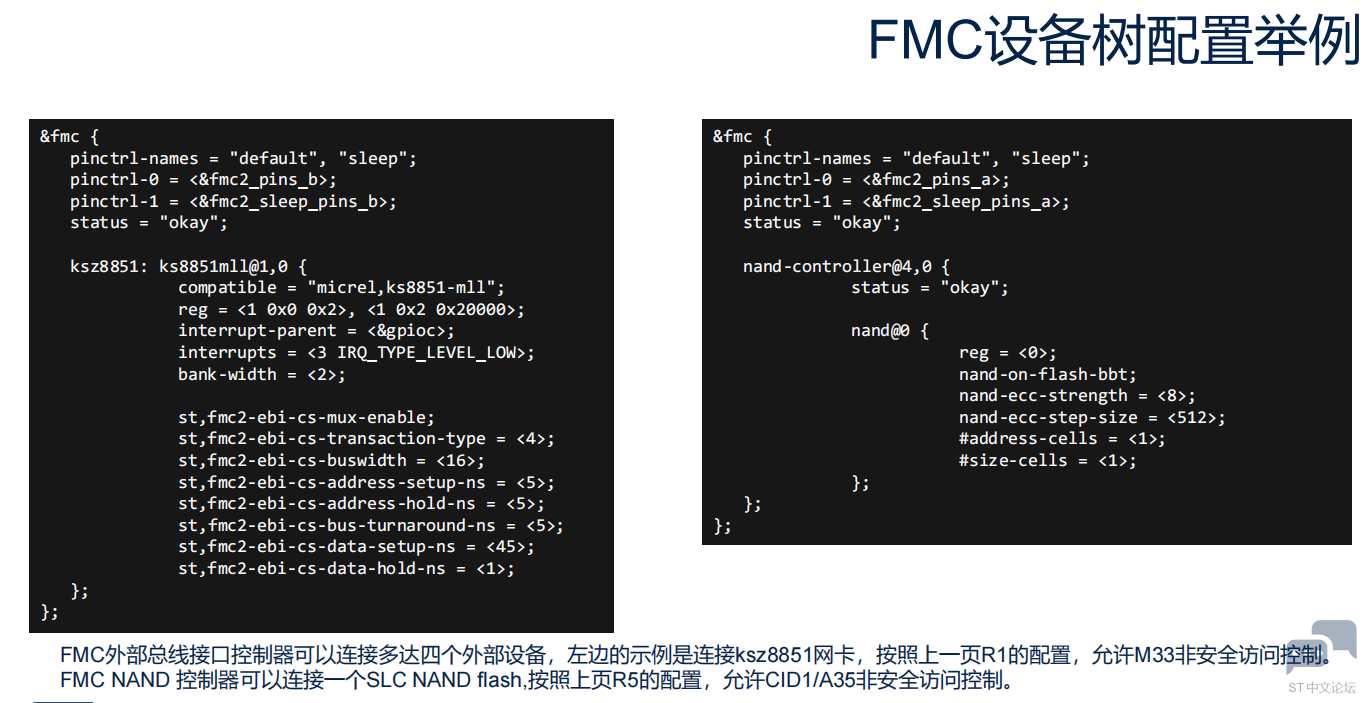

一、FMC的RIF-aware特性

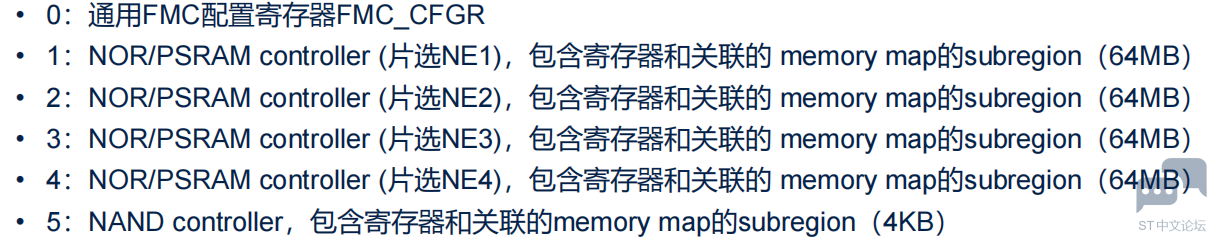

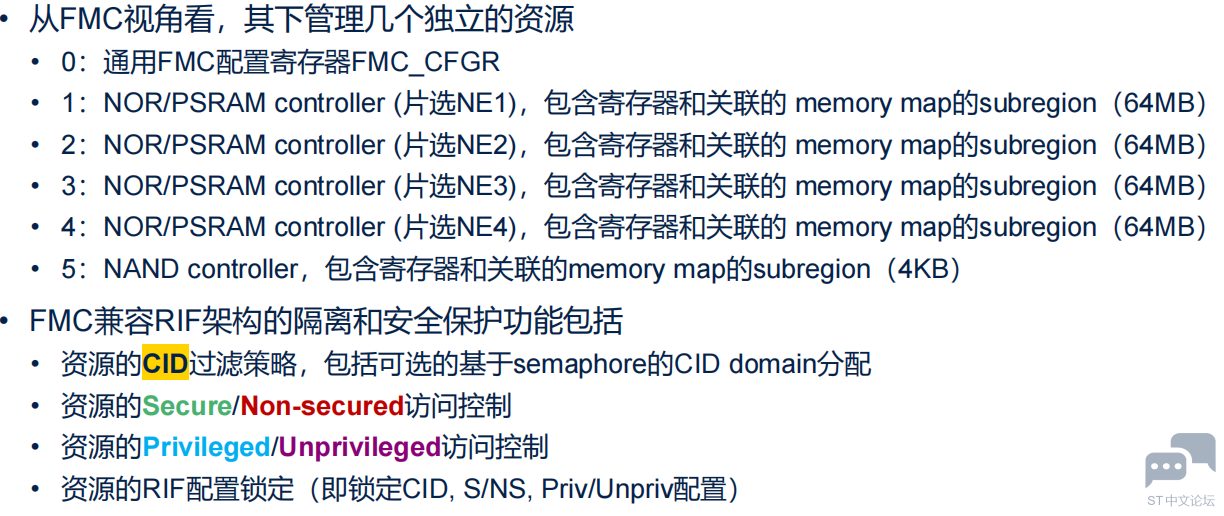

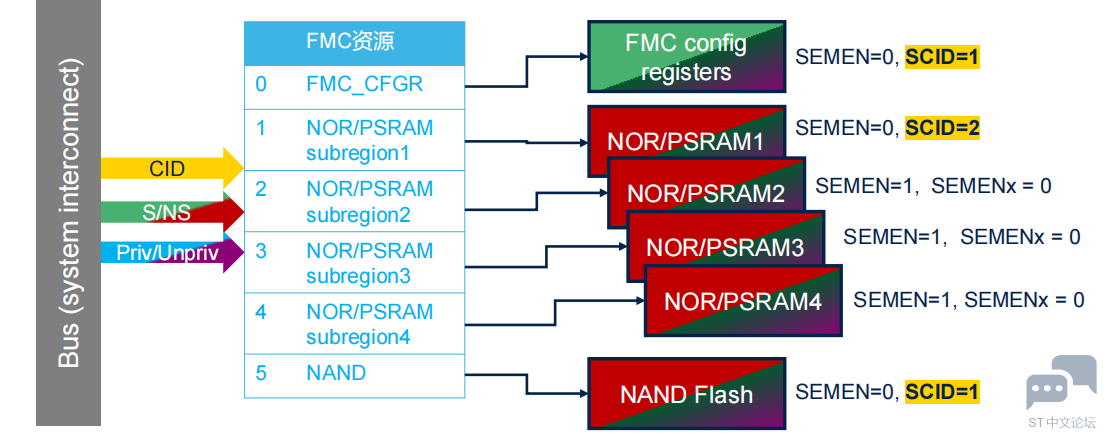

1、从FMC视角看，其下管理几个独立的资源

2、FMC兼容RIF架构的隔离和安全保护功能

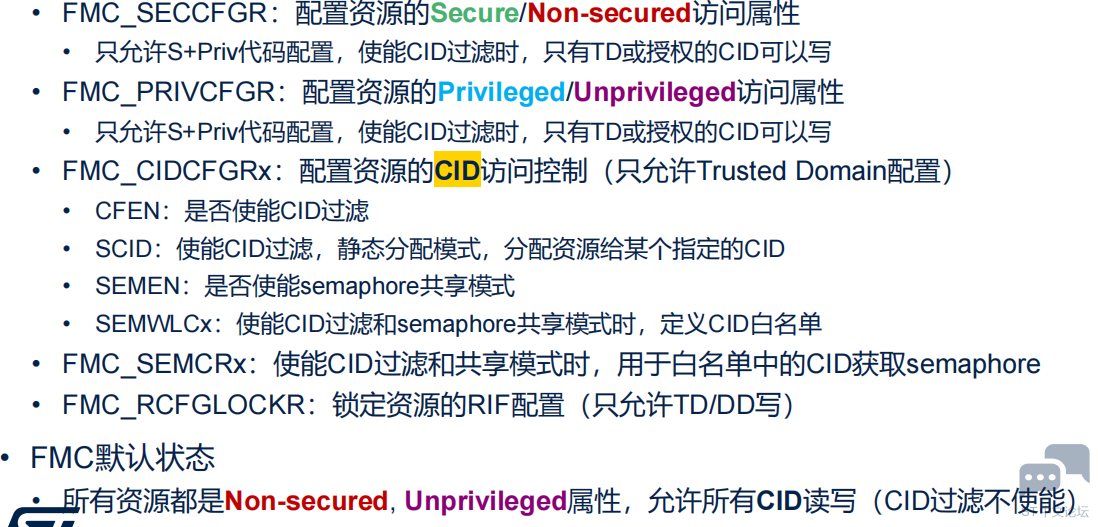

3、FMC资源访问控制以及默认状态

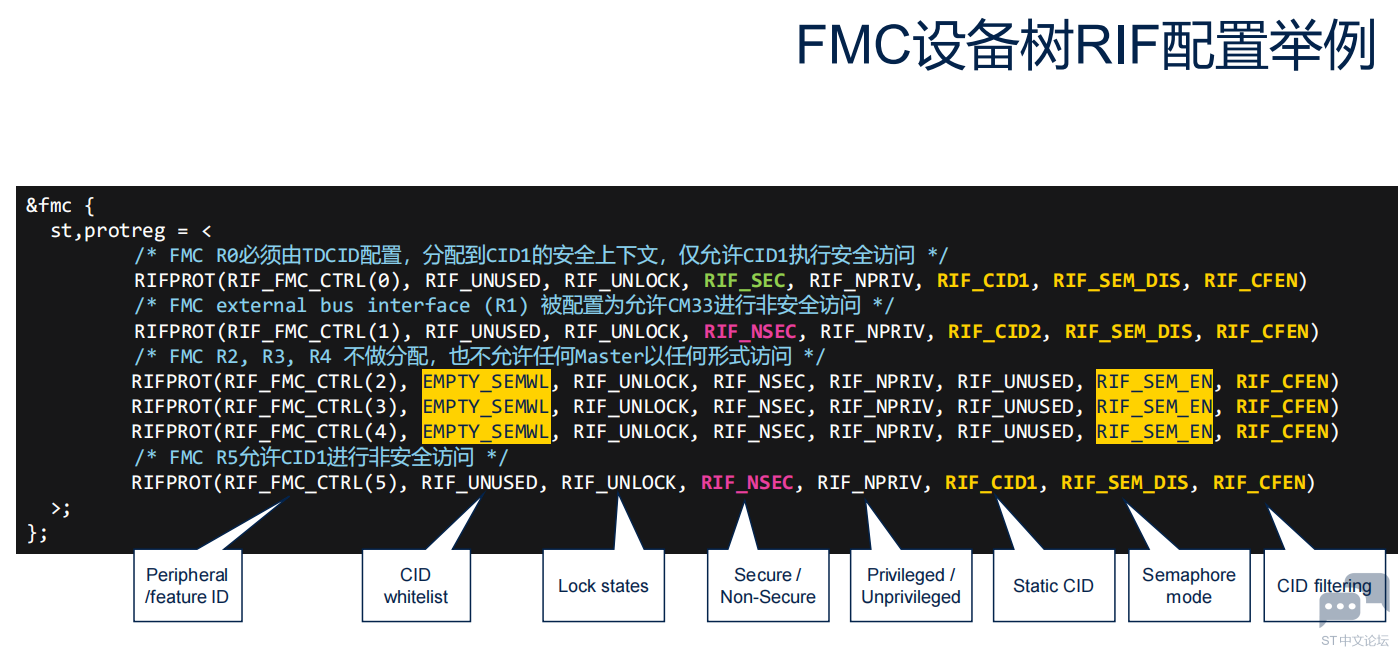

4、FMC资源访问控制举例

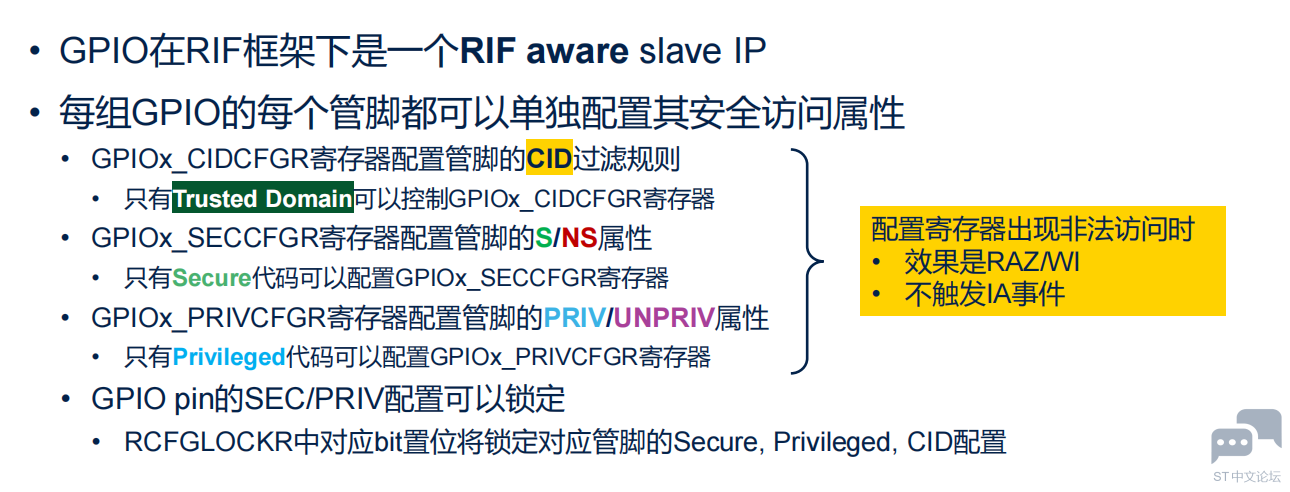

二、GPIO的RIF-aware特性

1、访问属性

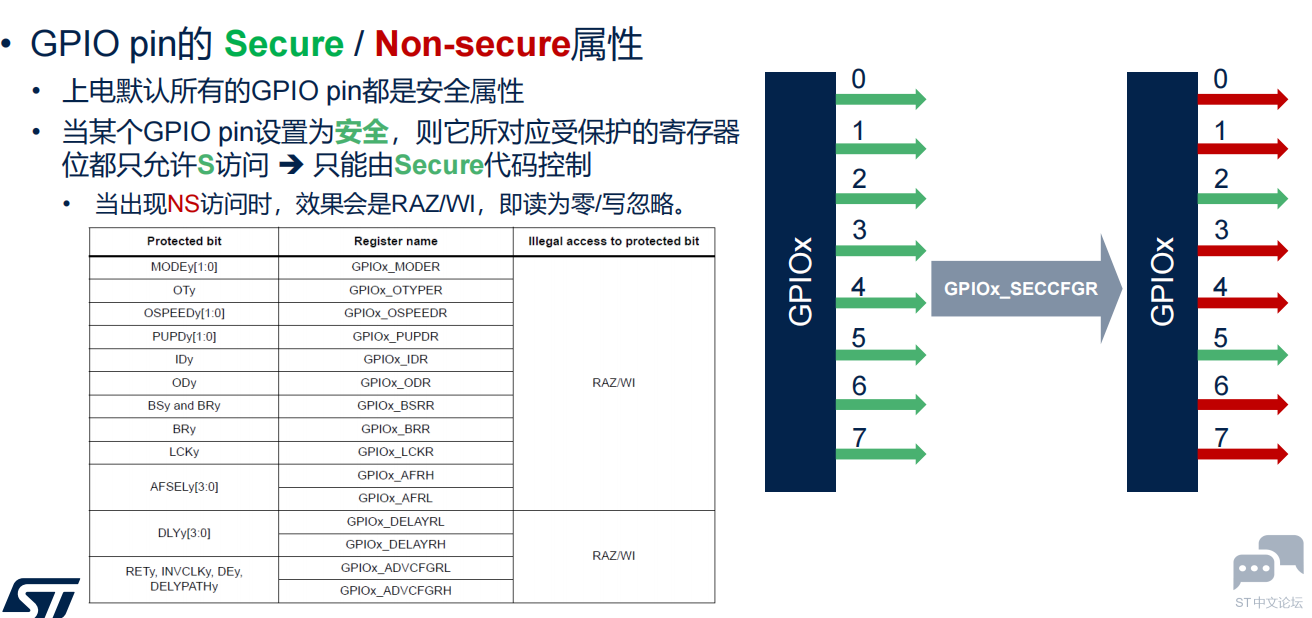

2、GPIO pin的 Secure / Non-secure属性

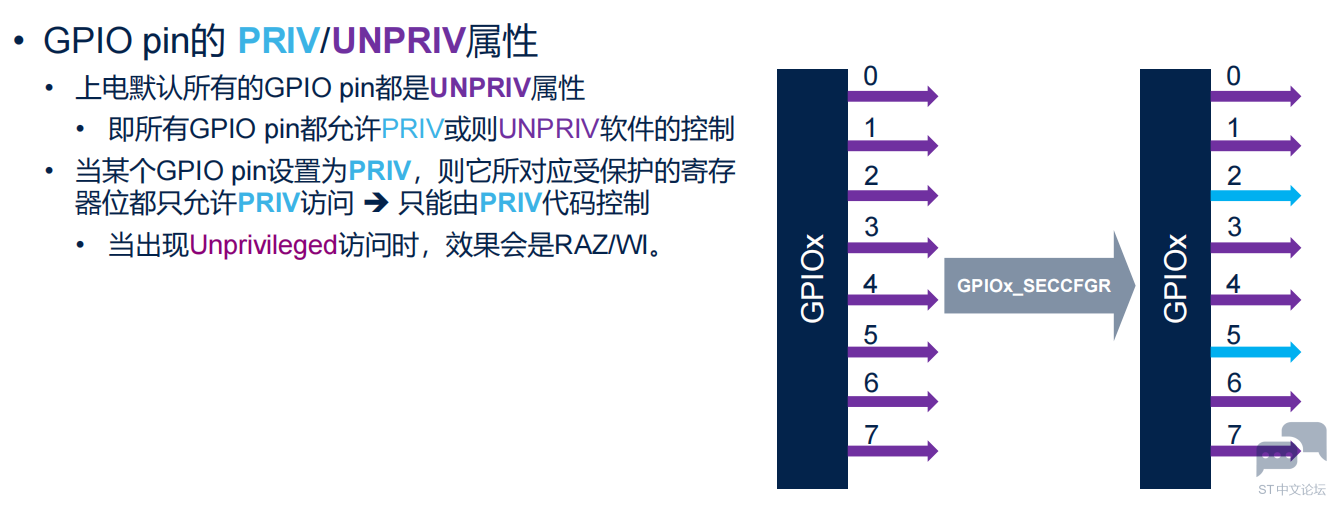

3、GPIO pin的 PRIV/UNPRIV属性

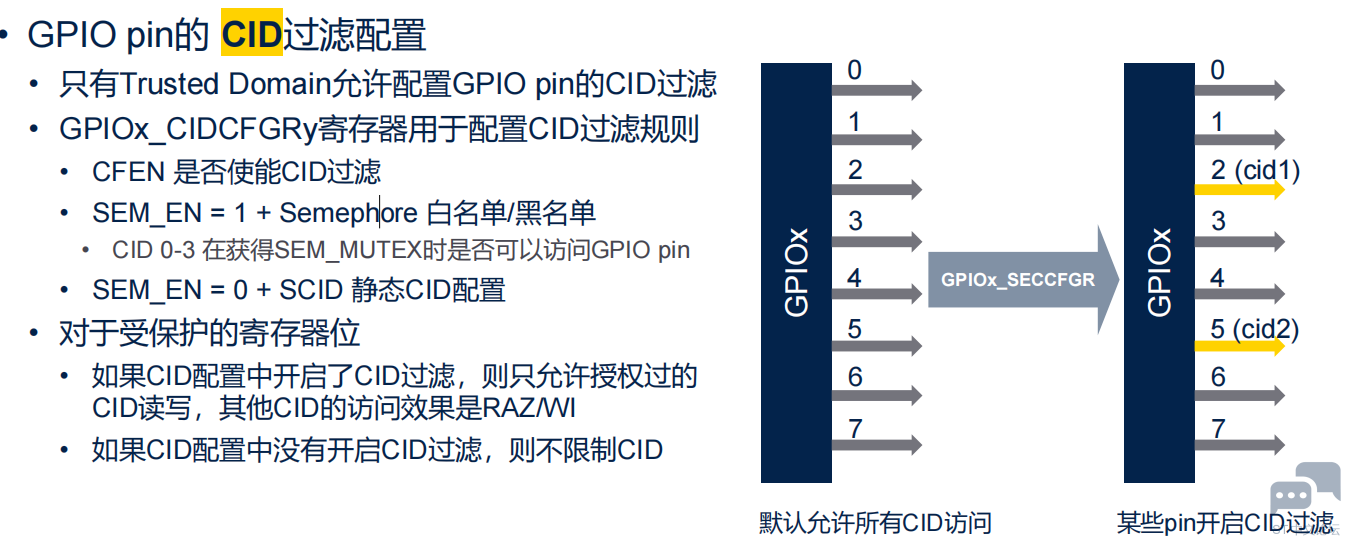

4、GPIO pin的 CID过滤配置

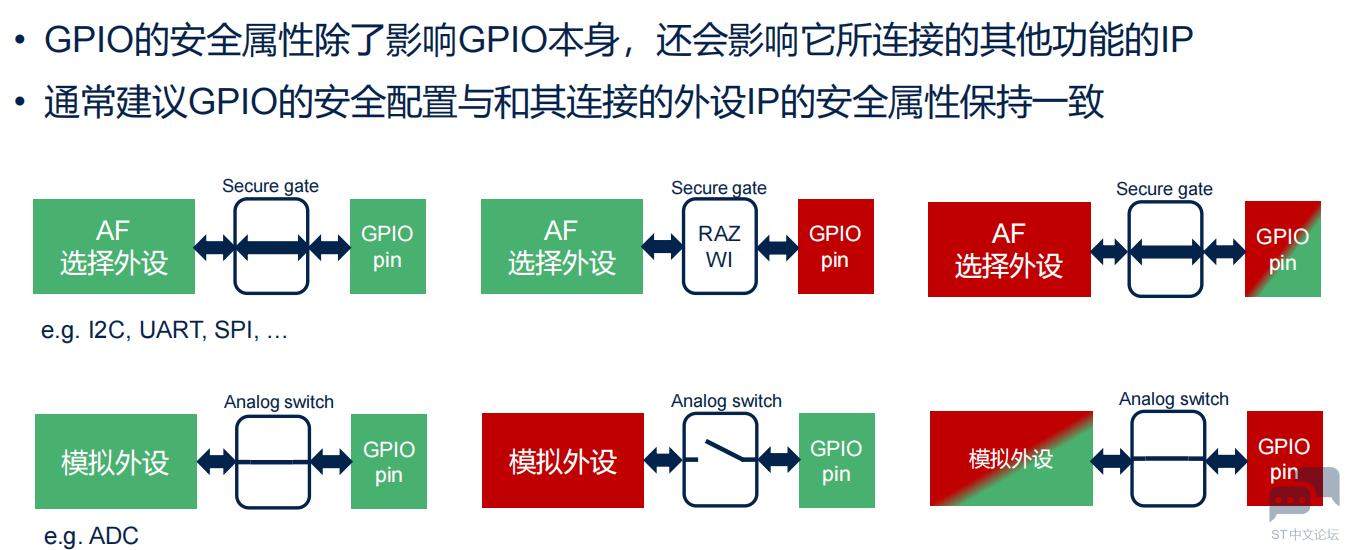

5、GPIO与其他外设连接使用时的注意事项

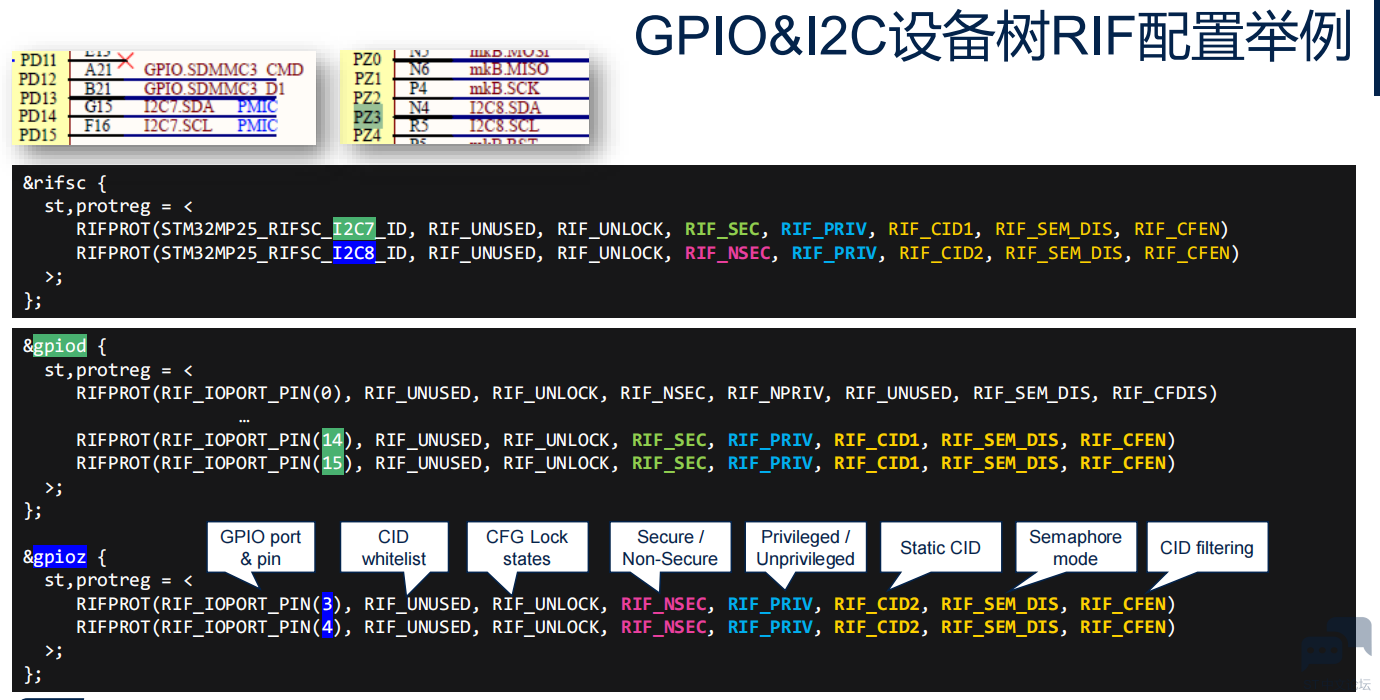

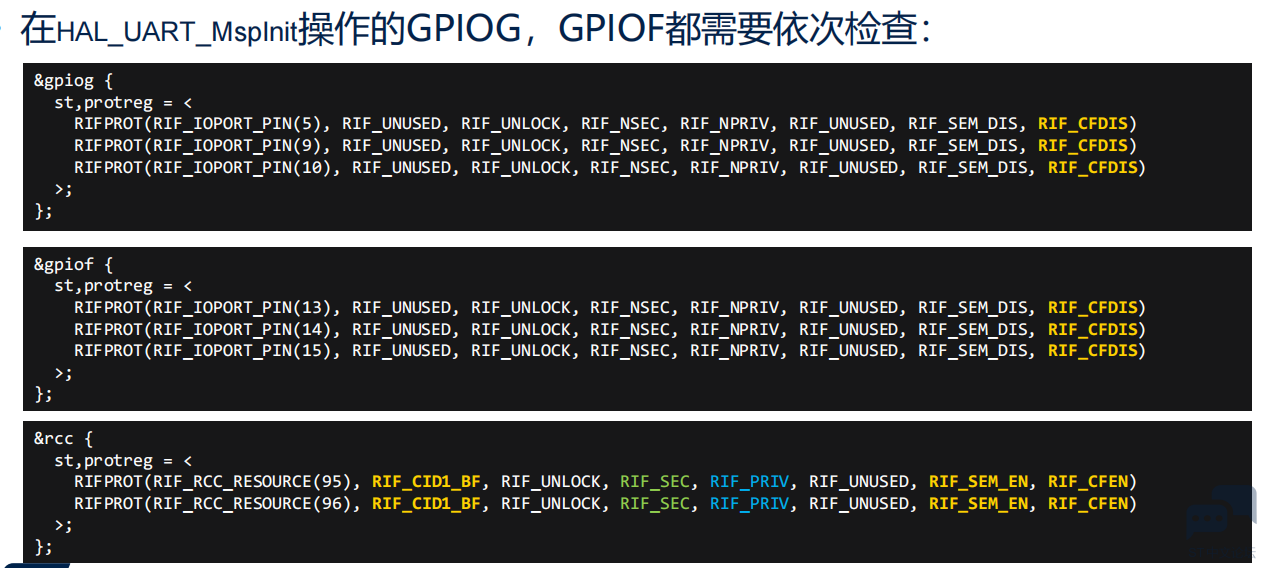

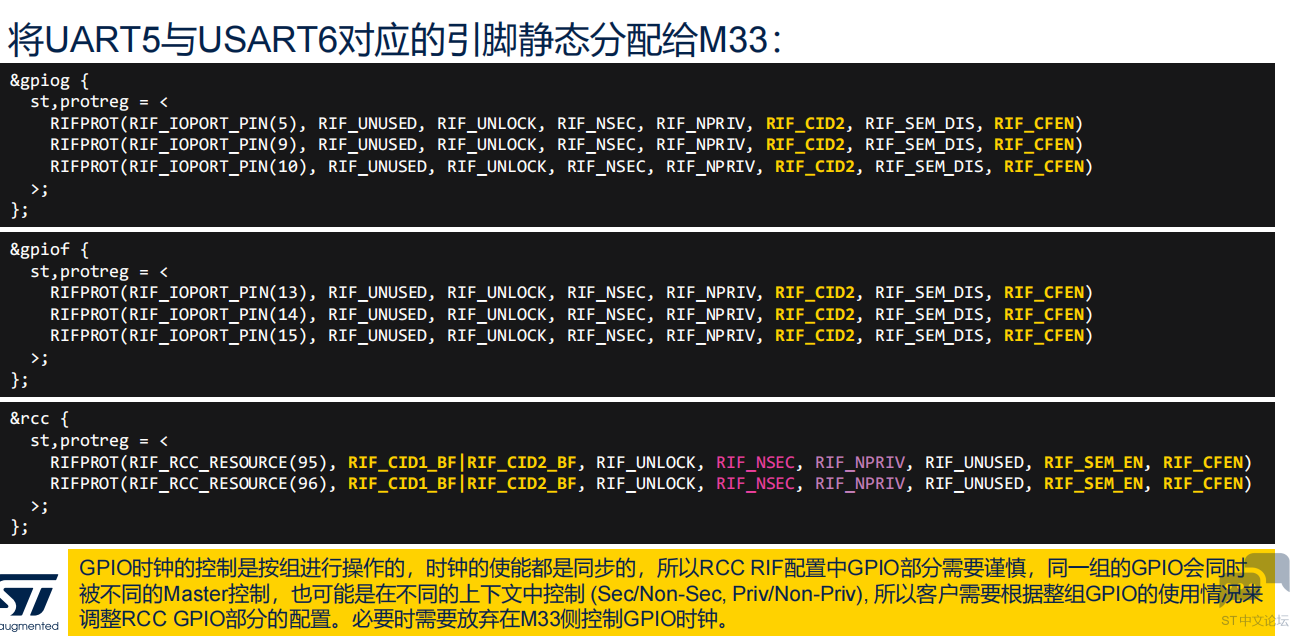

6、GPIO&I2C设备树RIF配置举例

三、HPDMA和LPDMA的RIF-aware特性

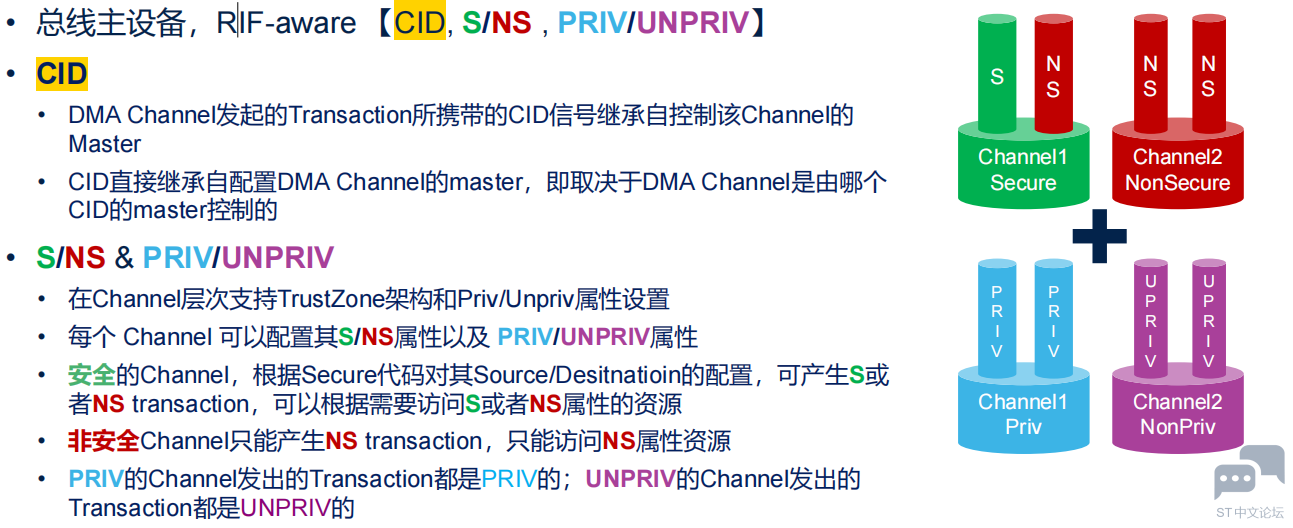

1、总线主设备，RIF-aware 【CID, S/NS , PRIV/UNPRIV】

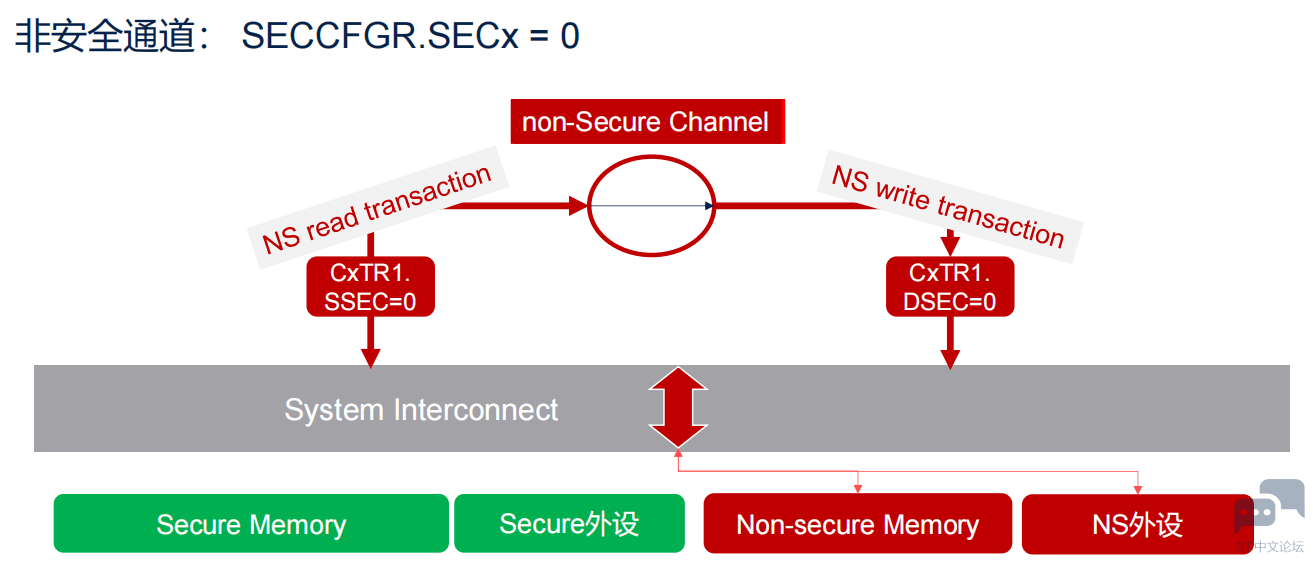

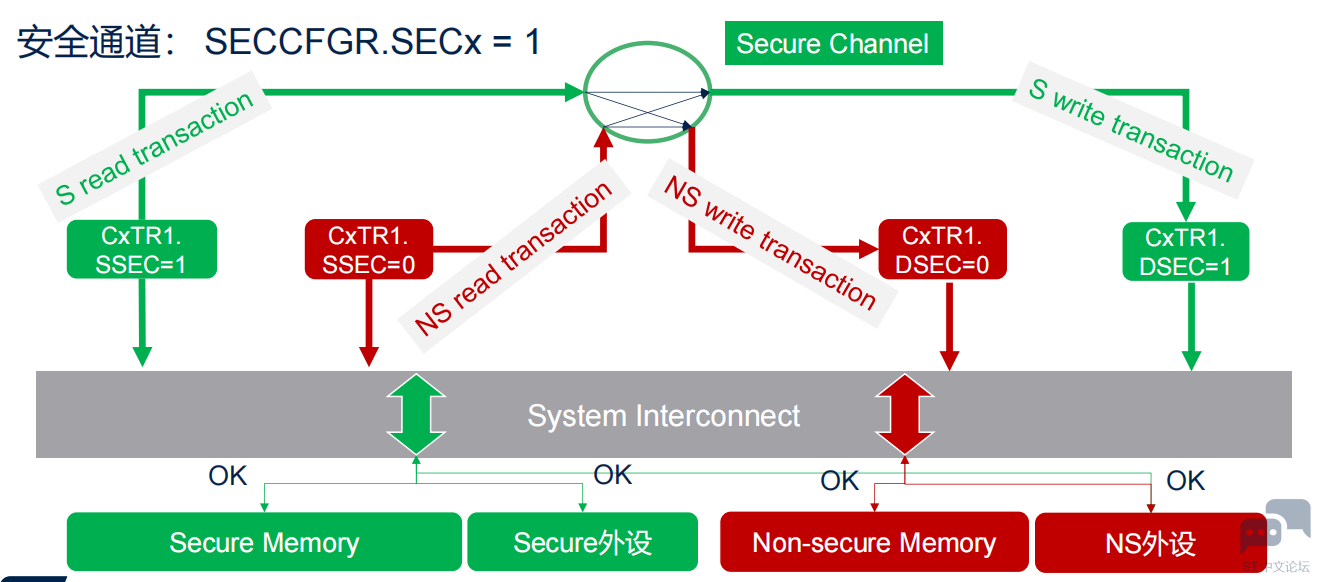

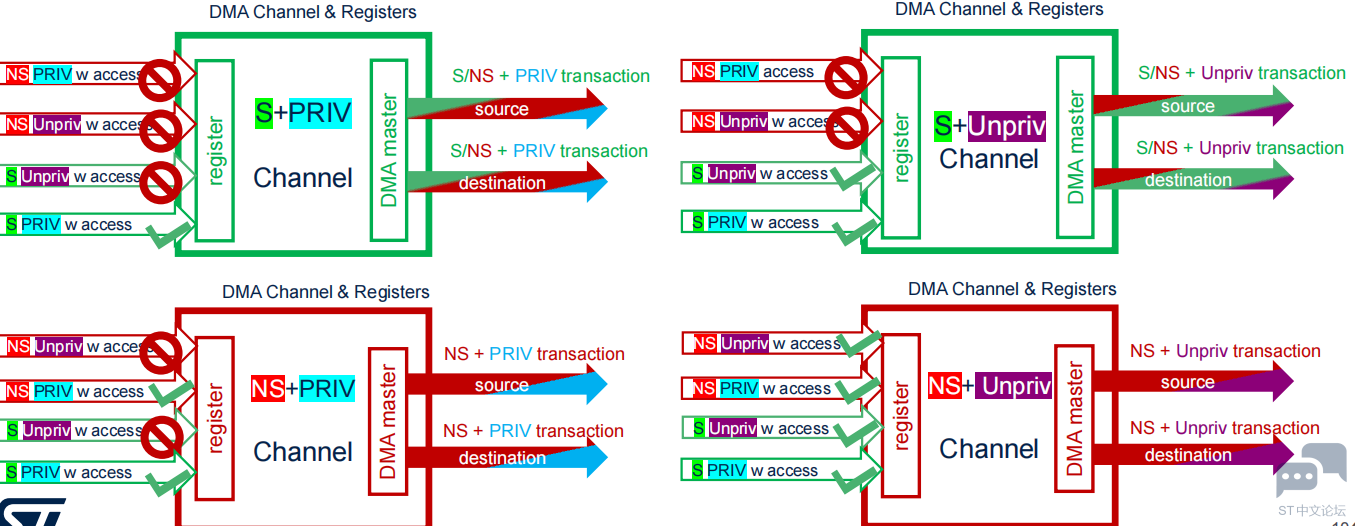

2、DMA安全通道发起transaction

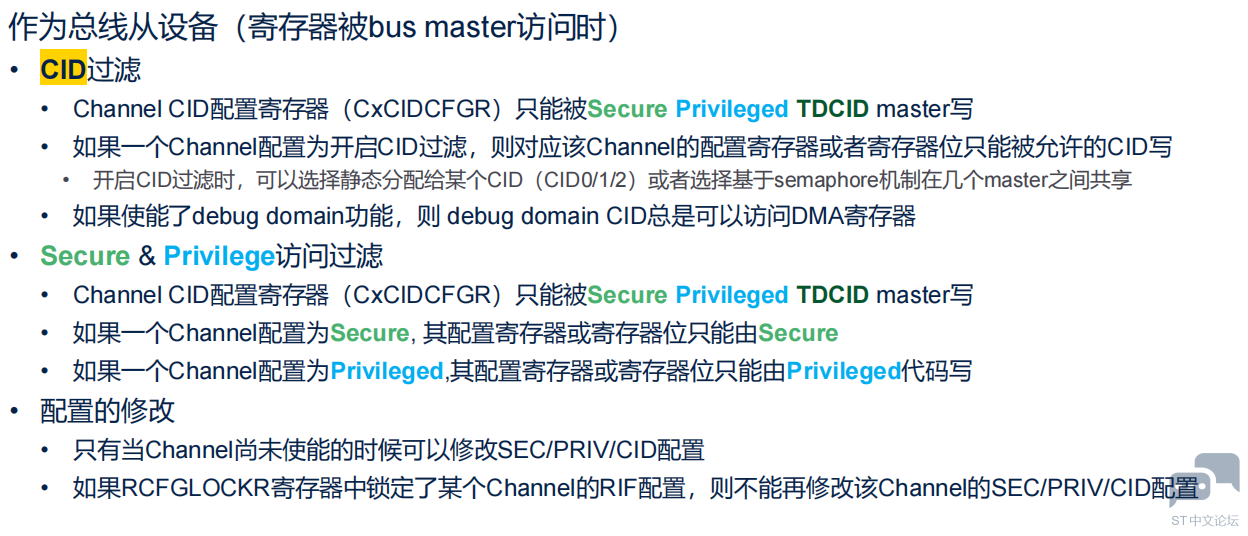

3、作为总线从设备（寄存器被bus master访问时）

4、Secure, Privilege访问控制举例

四、RCC的RIF-aware特性

1、RCC作为RIF-aware IP所管理的资源：RCC寄存器

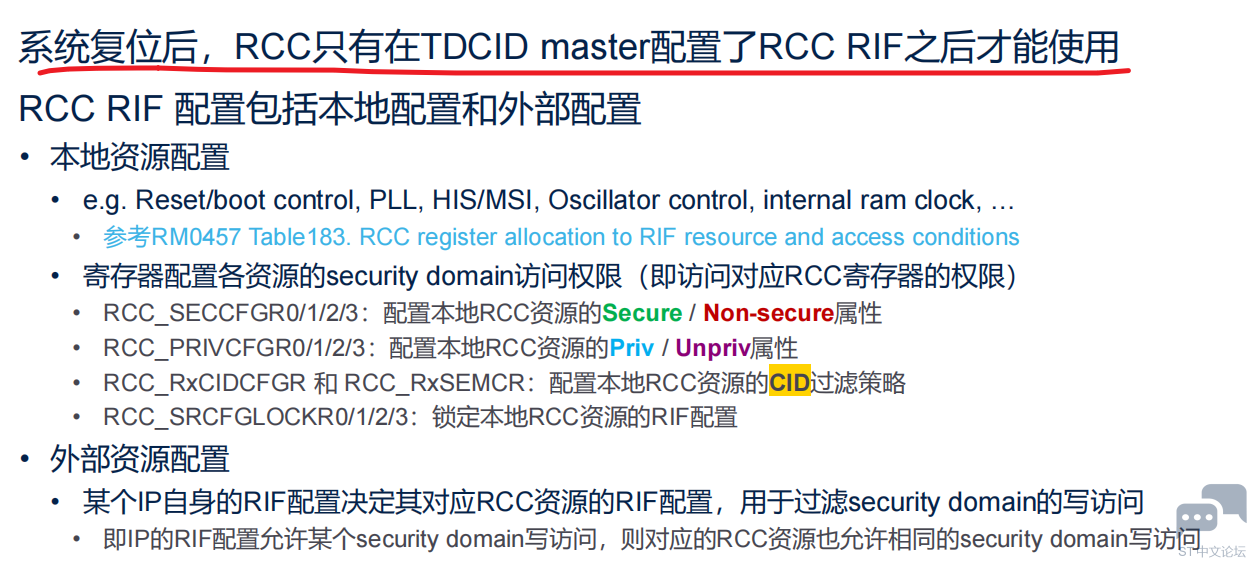

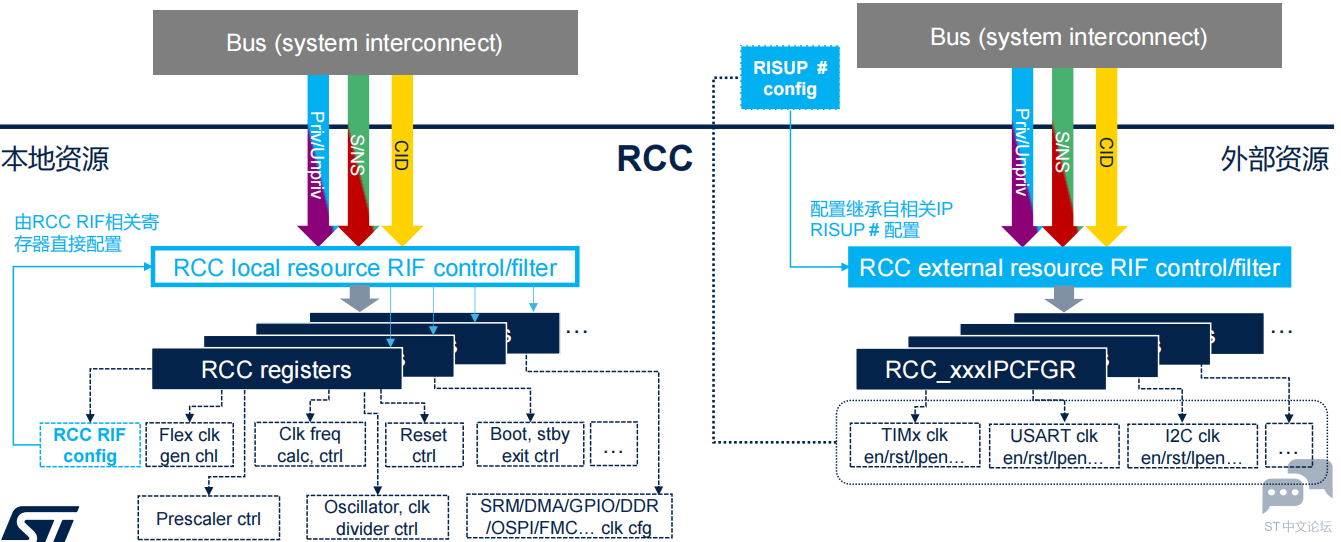

2、RCC RIF 配置包括本地配置和外部配置

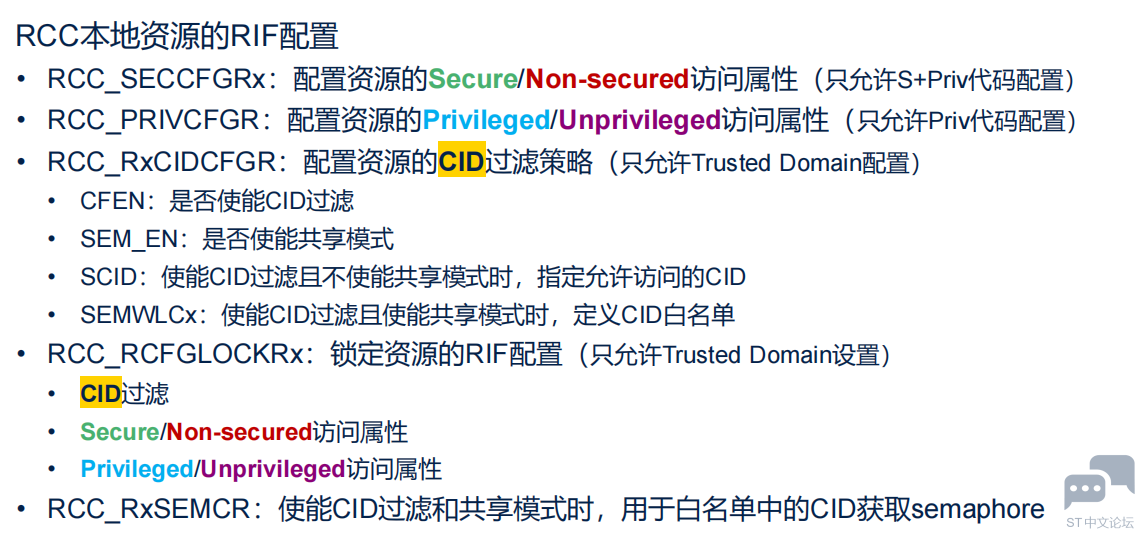

3、RCC本地资源的RIF配置

4、RCC设备树RIF配置举例

五、PWR的RIF-aware特性

1、PWR作为RIF-aware IP所管理的资源：PWR寄存器

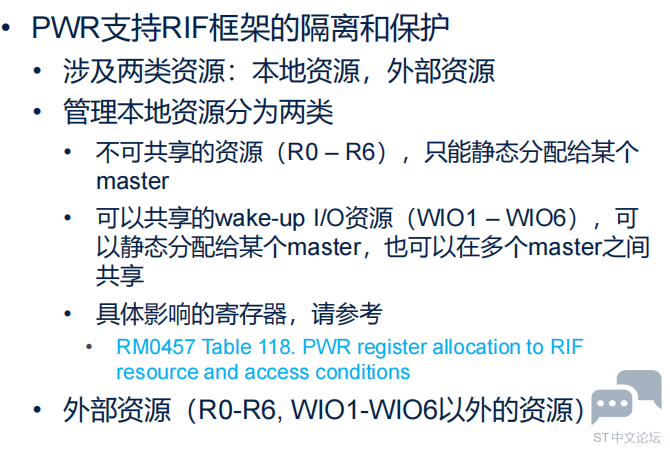

2、PWR支持RIF框架的隔离和保护

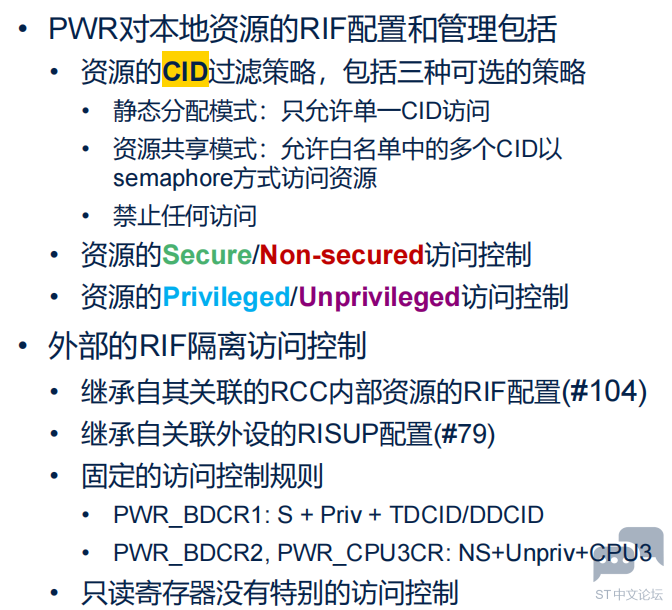

3、PWR对本地资源的RIF配置和管理以及外部的RIF隔离访问控制

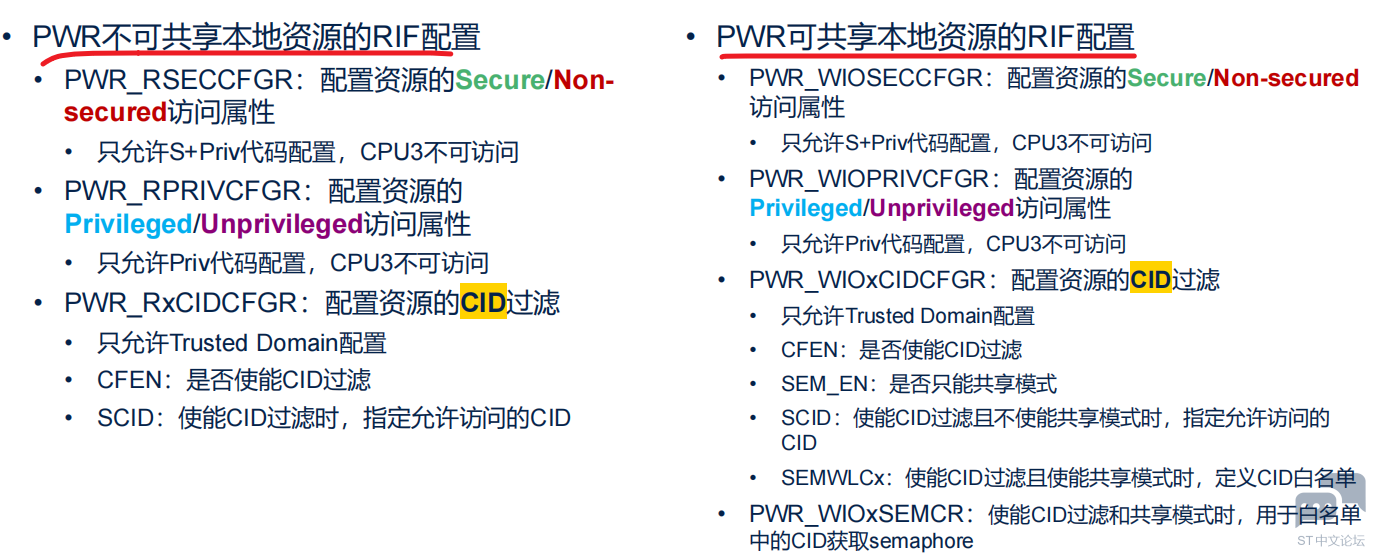

4、PWR不可共享本地资源的RIF配置以及PWR可共享本地资源的RIF配置

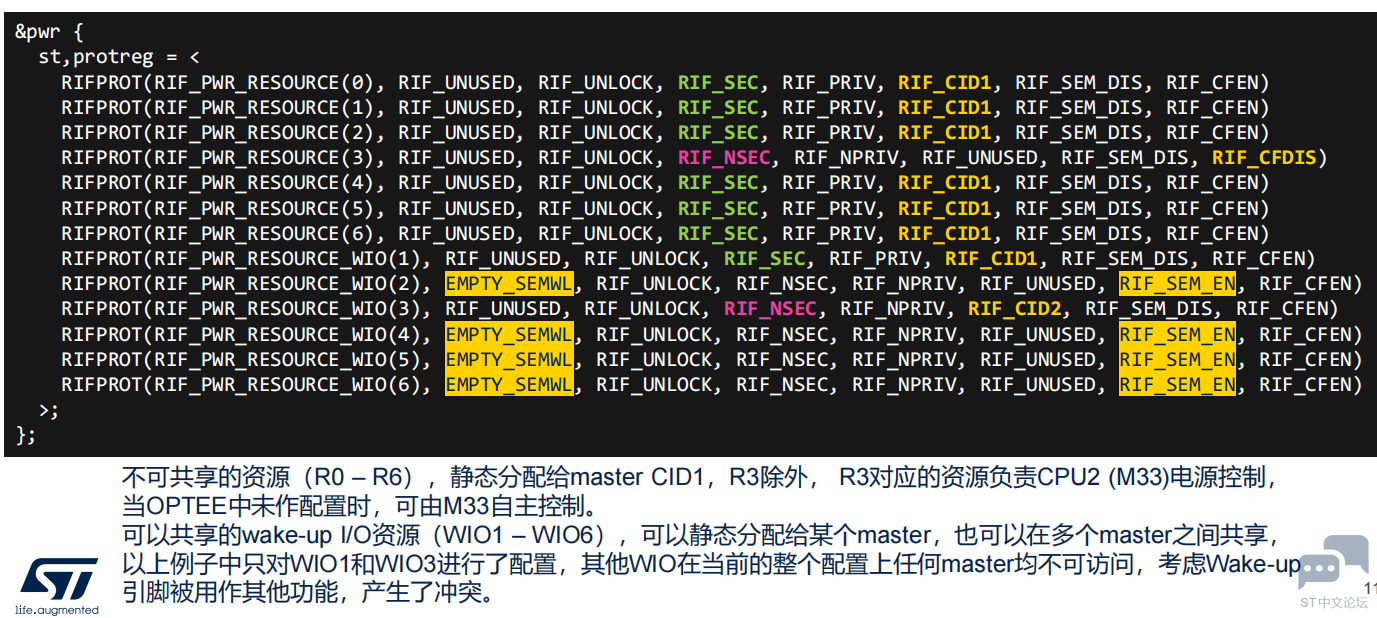

5、PWR设备树RIF配置举例

DAY9：学习心得

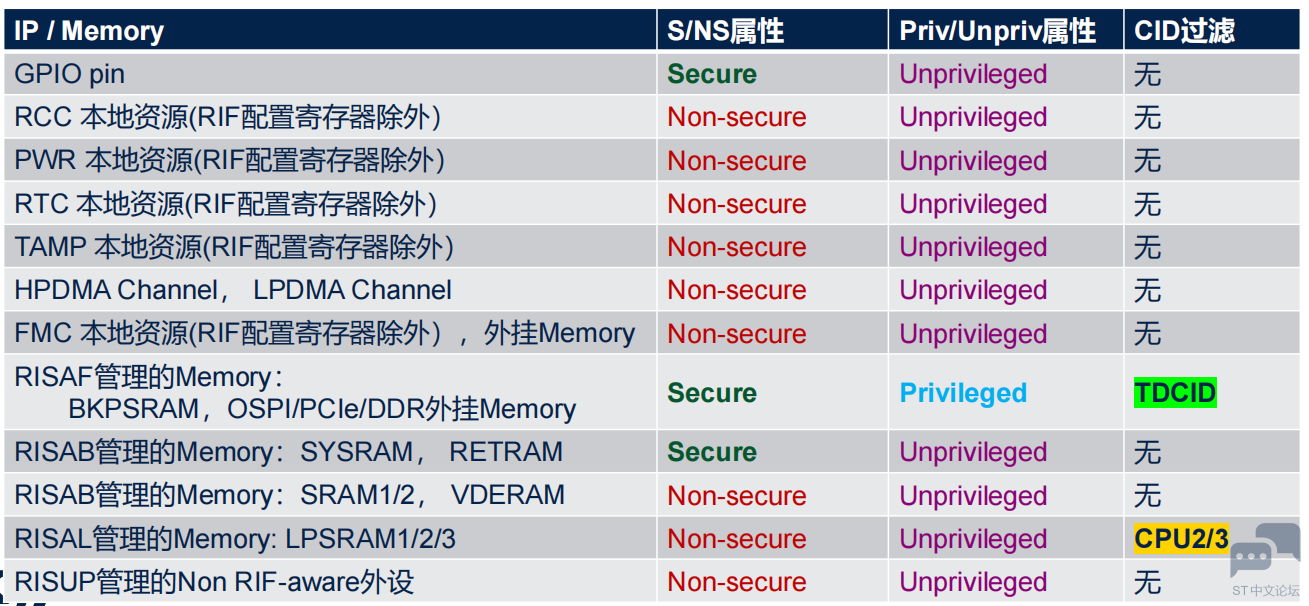

是对前面的总结，学习了复位后的默认RIF配置总结

电后系统资源的默认RIF配置状态

DAY10心得：

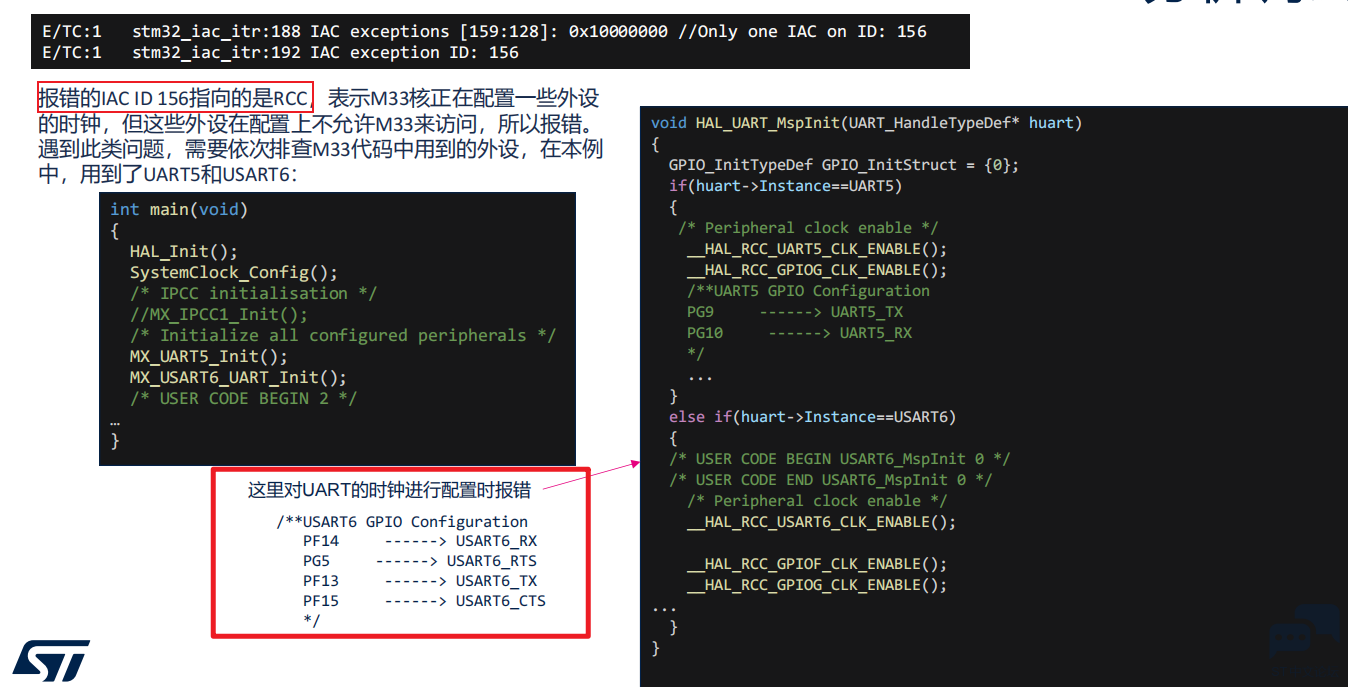

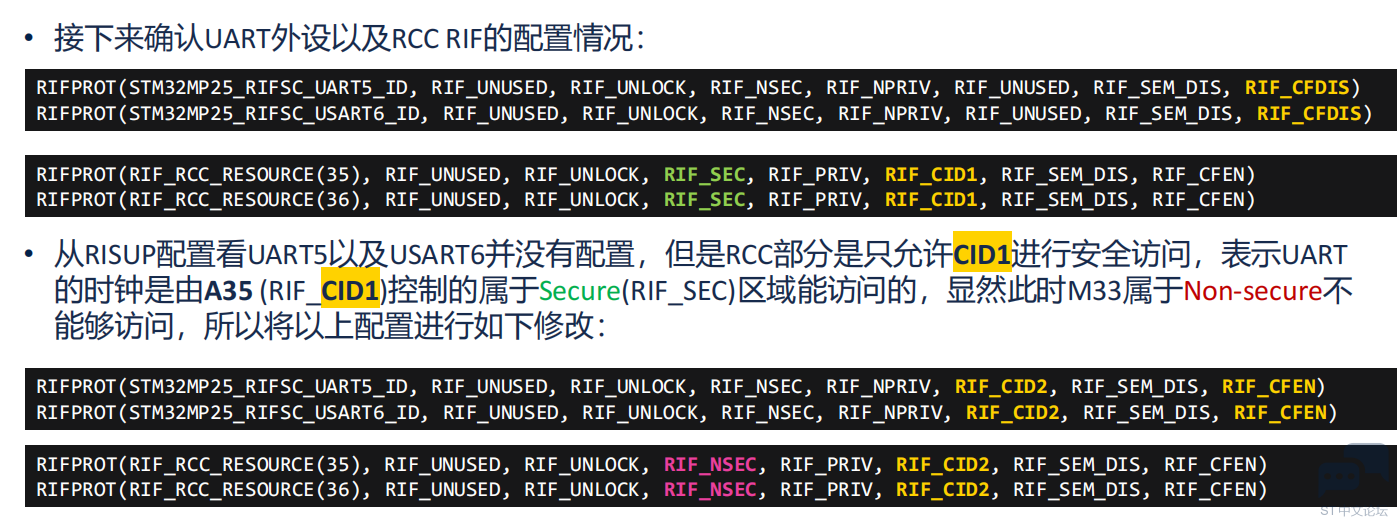

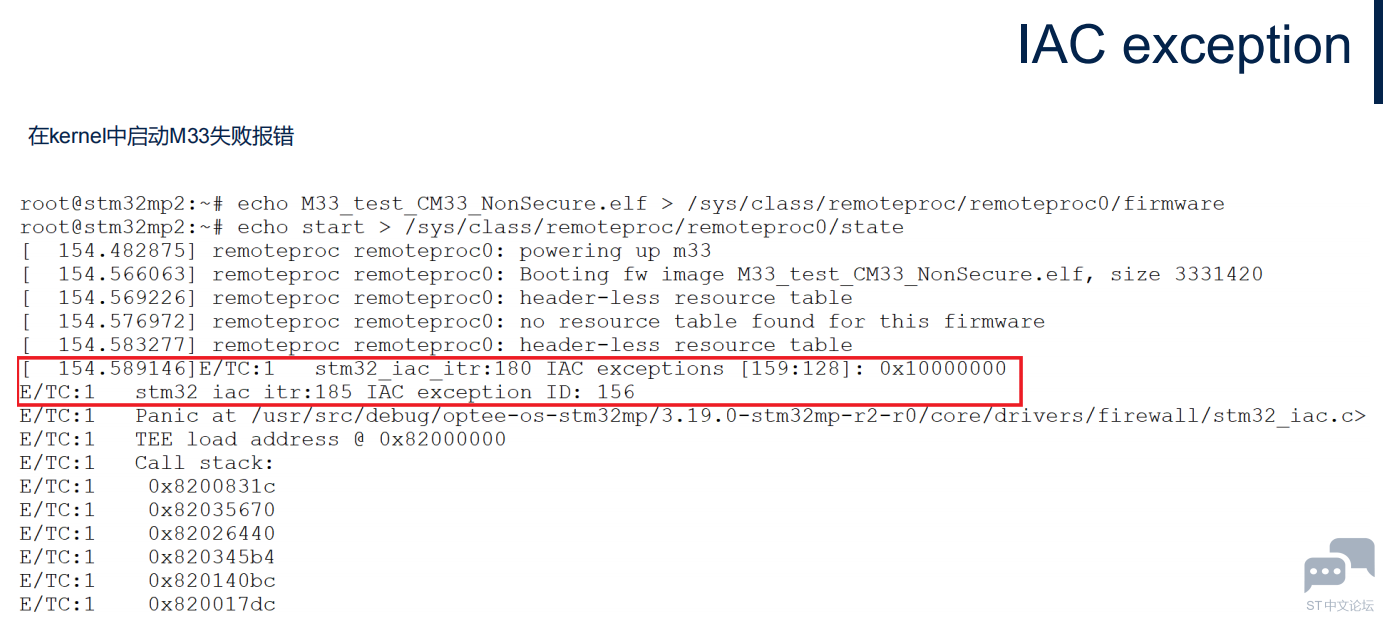

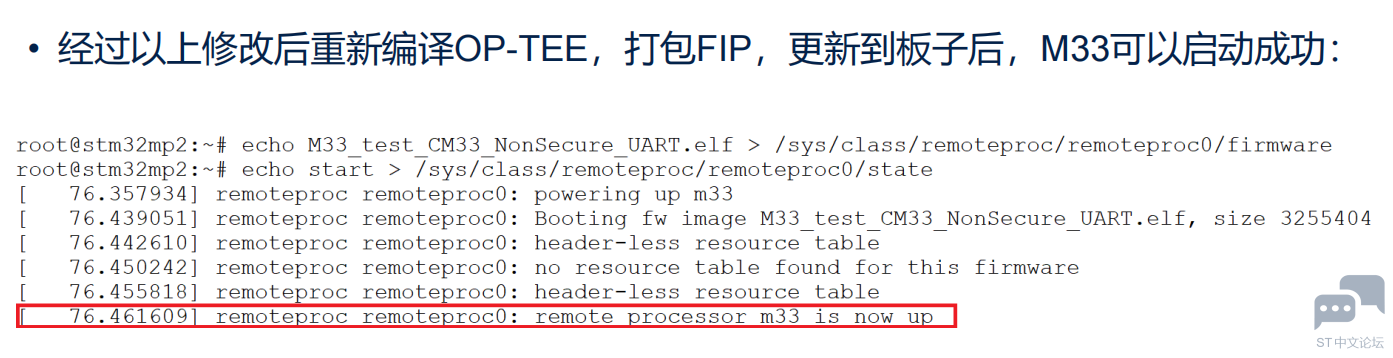

今天学习了启动M33报错的原因以及解决措施

DAY11：

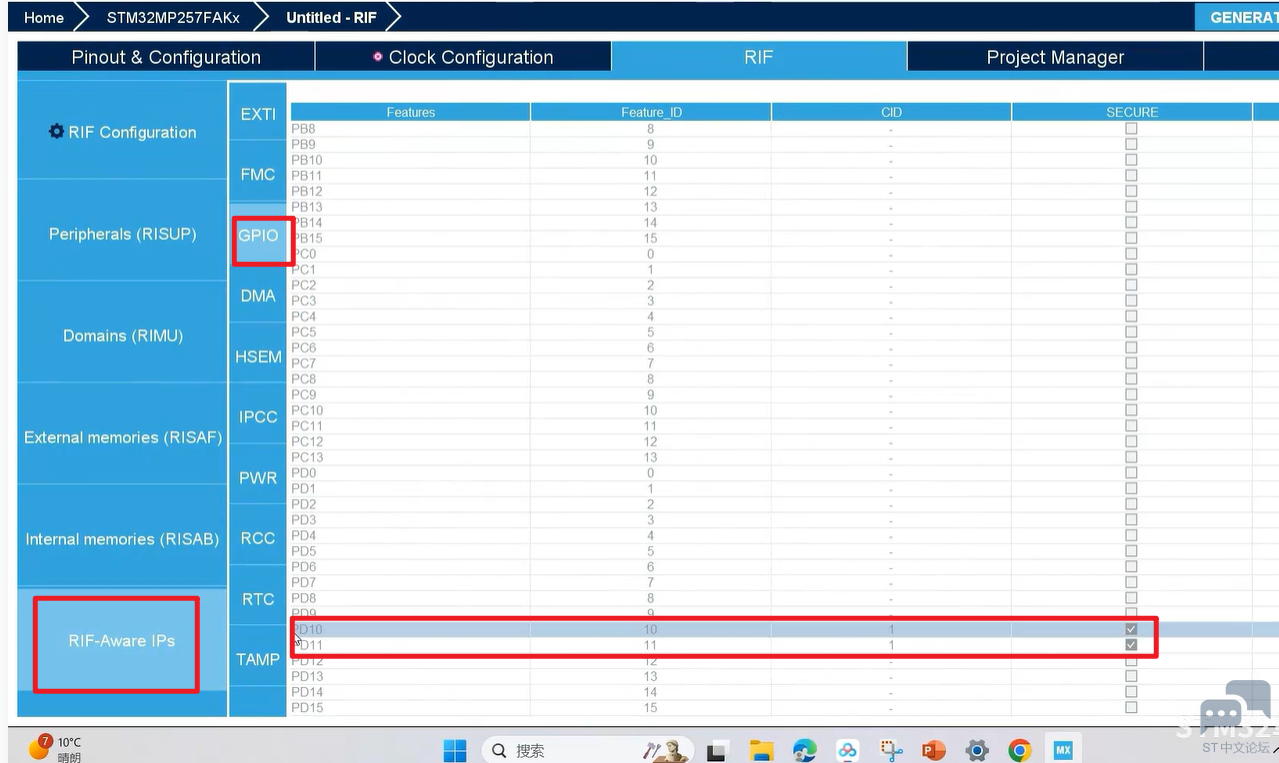

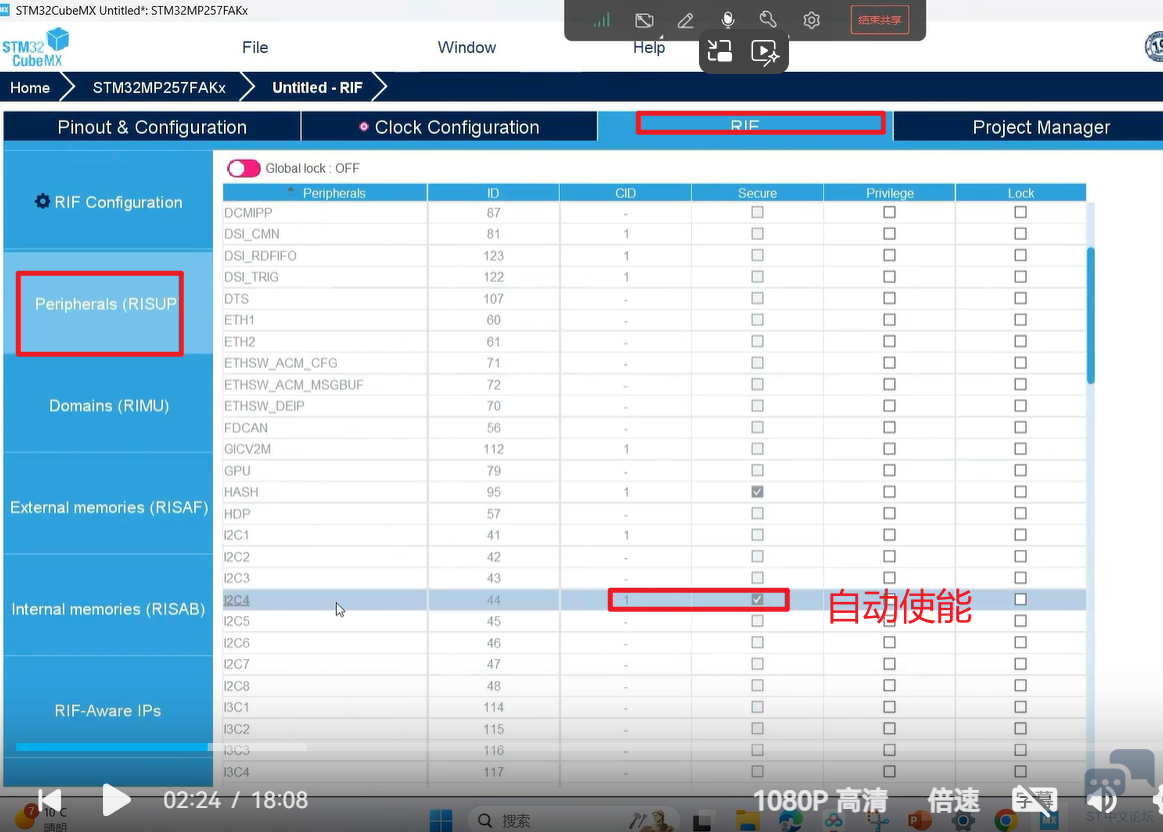

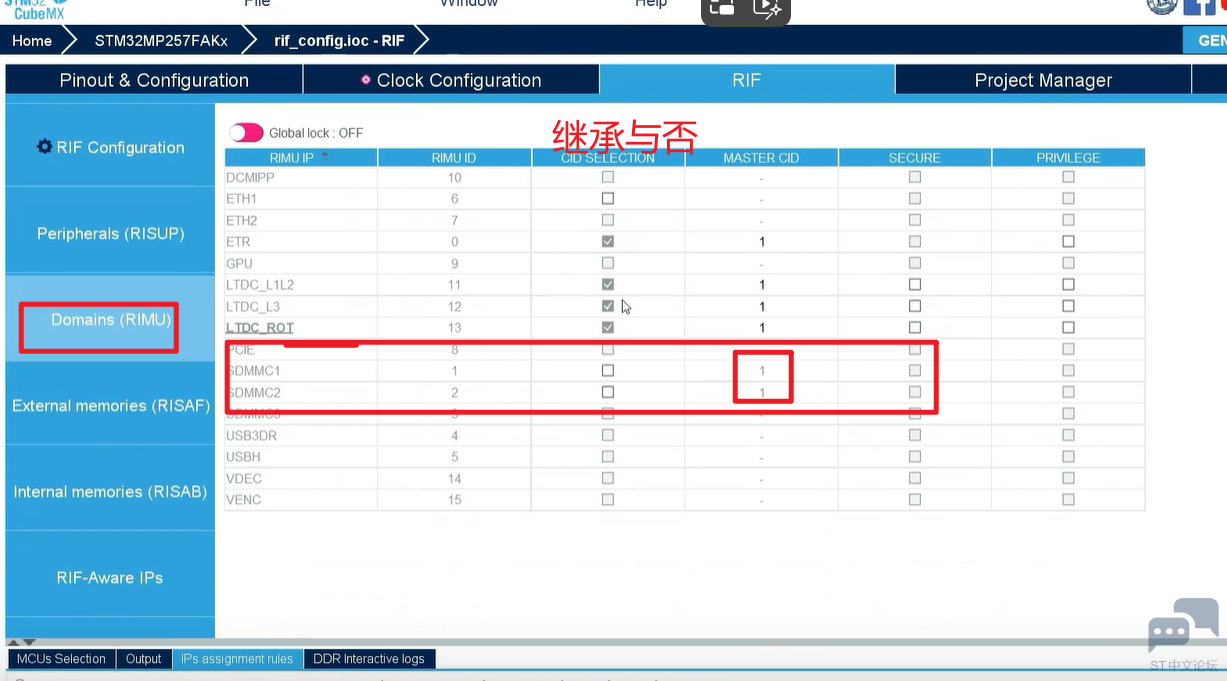

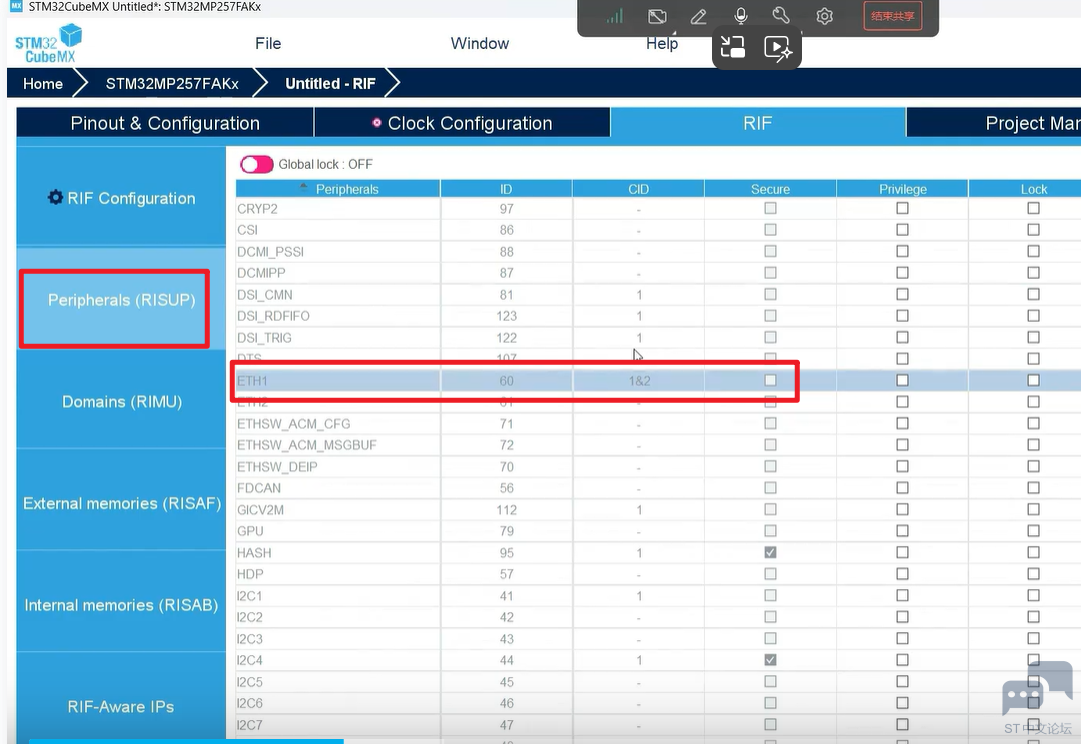

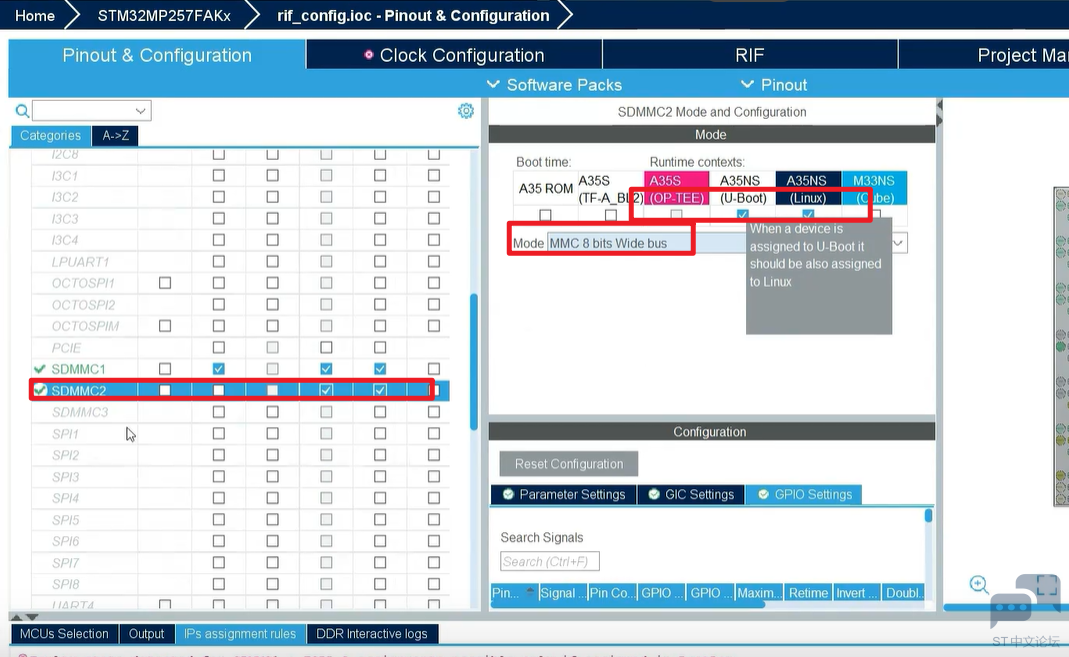

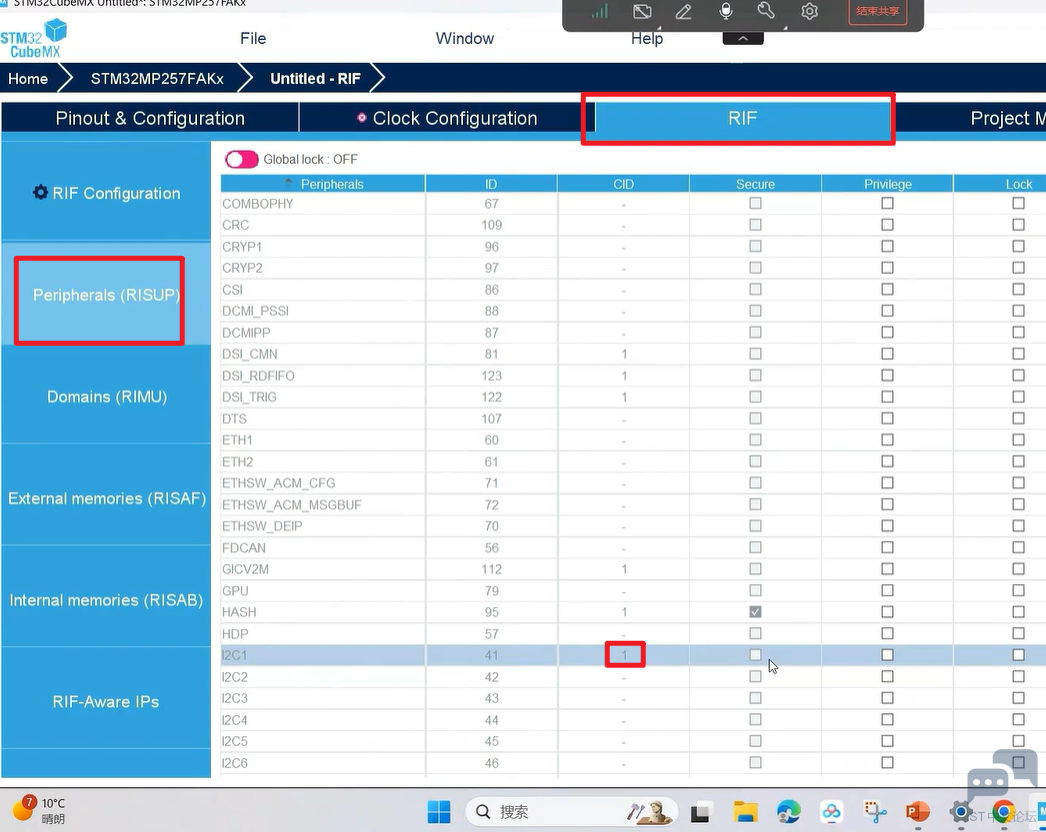

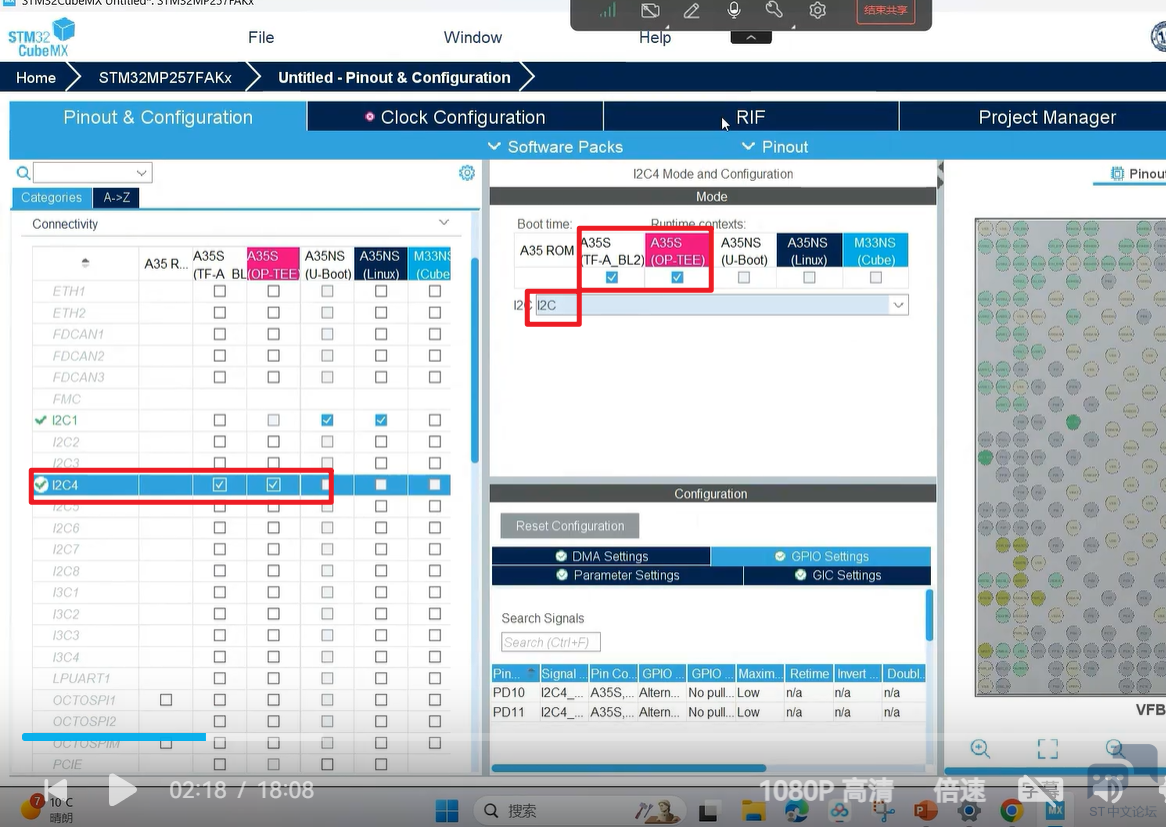

今天讲解的实操，举例教大家怎么使用CubeMX来配置RIF，学到了

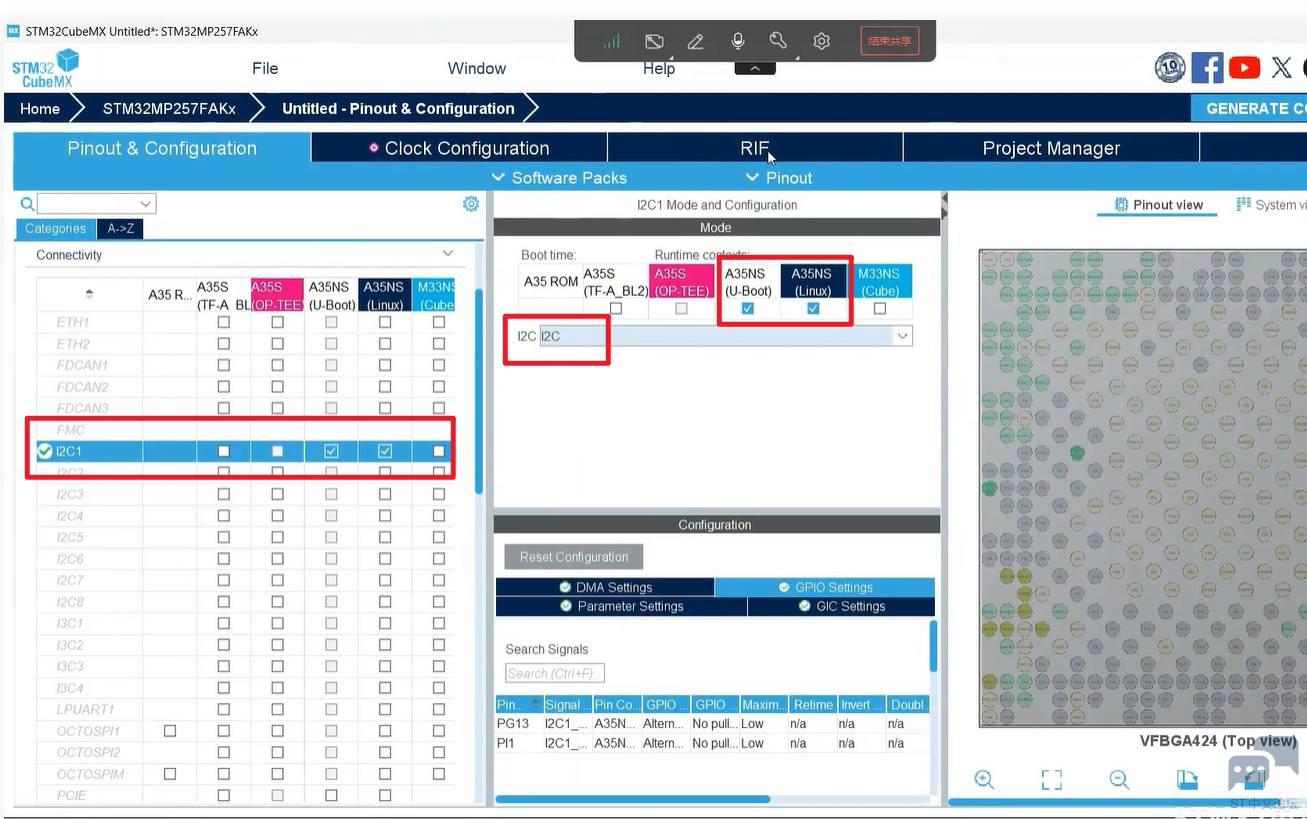

1、IIC举例

2、GPIO

3、以太网

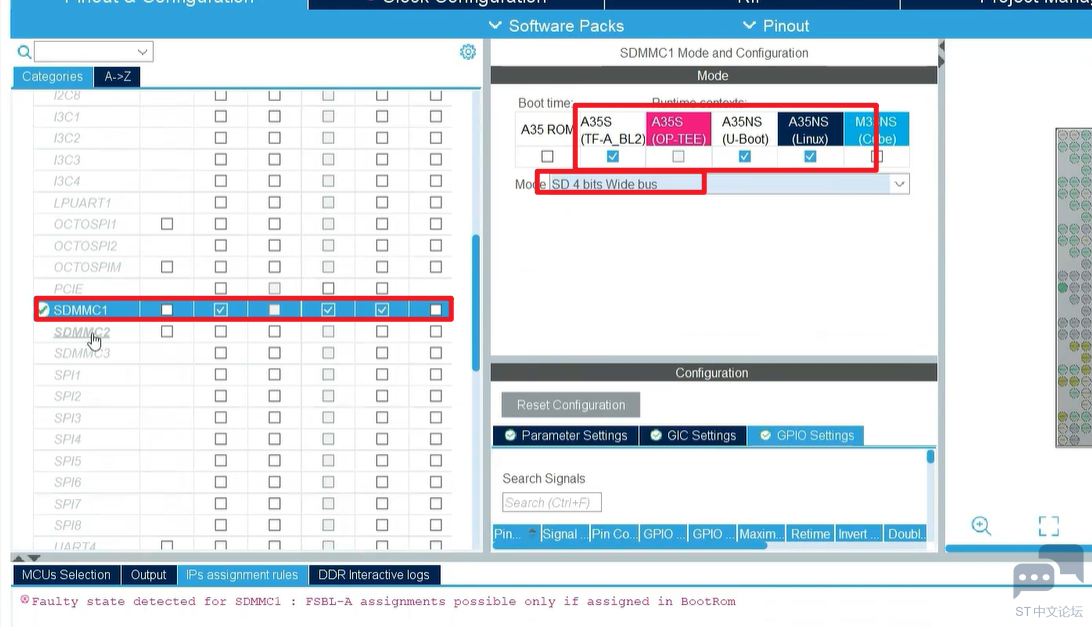

4、SDMMC

后面还有DDR配置，本次学习就结束了

受益良多，后续继续保持学习的习惯
