开箱

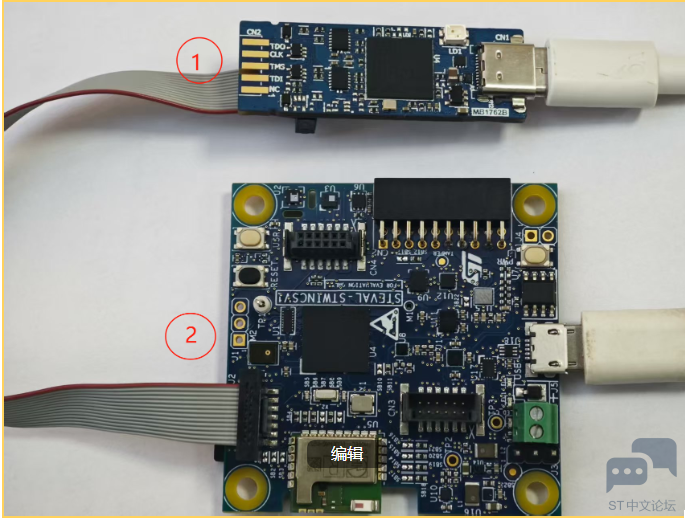

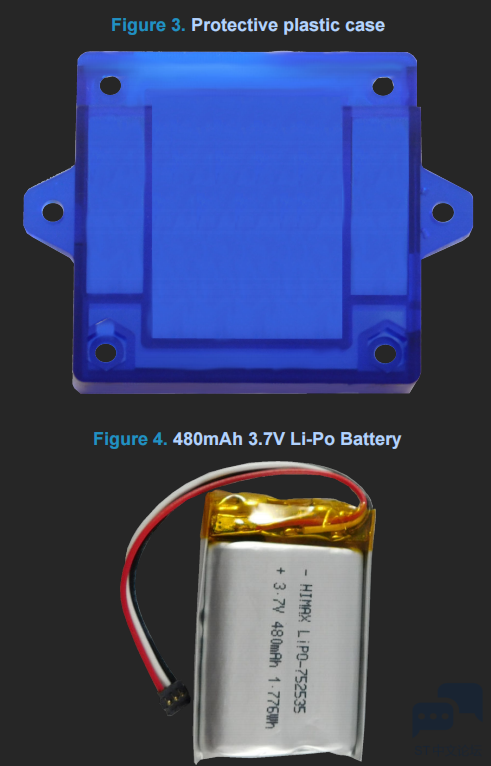

其中1号板子是ST_LINKV3.0版本的下载器，2号板子就是这款STEVAL-STWINKT1B，他的MCU采用STM32L4R9ZIJ6。此外，这个板子还配备了外壳和一块480mAh的锂电池 ，如下图。

这是STEVAL-STWINKT1的更新版本，

现包括安装有STSAFE-A110、BlueNRG-M2S模块和IMP23ABSU MEMS麦克风

围绕STWIN核心系统板可以构建具有处理、传感、连接和扩展功能

具有FPU、2048 Kb闪存的120 MHz超低功耗ARM Cortex-M4 MCU（STM32L4R9）

用于独立数据记录应用的Micro SD卡插槽 用于独立数据记录应用的Micro SD卡插槽

拥有蓝牙®低功耗v5.0无线技术和Wi-Fi（带STEVAL-STWINWFV1扩展板），以及有线RS485和USB OTG连接。

可选择使用STSAFE-A110来实施身份验证与品牌保护安全解决方案 广泛的工业IoT传感器： 超宽带宽（高达6 kHz）、低噪声、3轴数字振动传感器（IIS3DWB）

具有机器学习内核的加速度计 + 陀螺仪的 iNEMO惯性测量单元（ISM330DHCX）

超低功耗高性能MEMS运动传感器（IIS2DH）

超低功耗3轴磁力计（IIS2MDC） 数字压力传感器（LPS22HH）

湿度和温度传感器（HTS221） 温度传感器（STTS751）

工业级数字MEMS麦克风（IMP34DT05） 频率响应高达80 kHz的模拟MEMS麦克风（IMP23ABSU）

模块化架构，可通过板载连接器扩展： STMOD+和40引脚Flex通用扩展 用于连接扩展的12引脚公插头 用于传感扩展的12引脚母插头

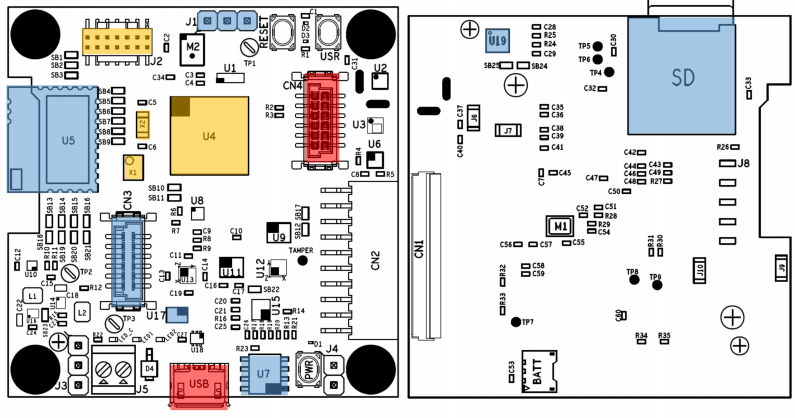

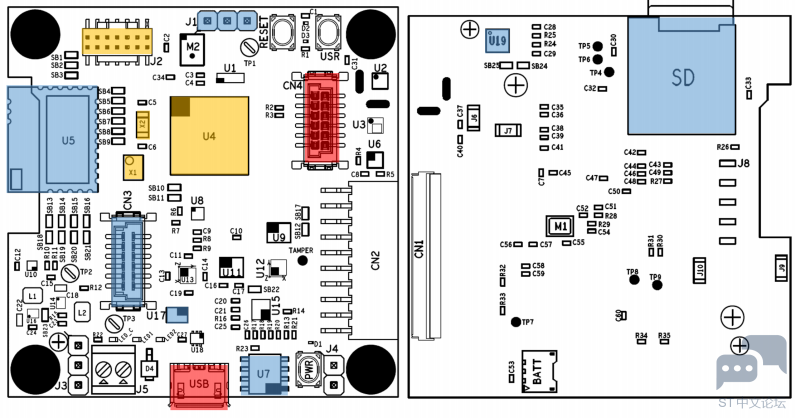

硬件分析

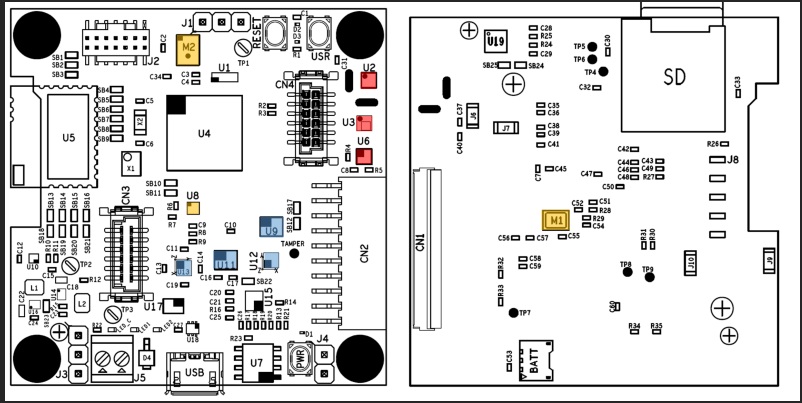

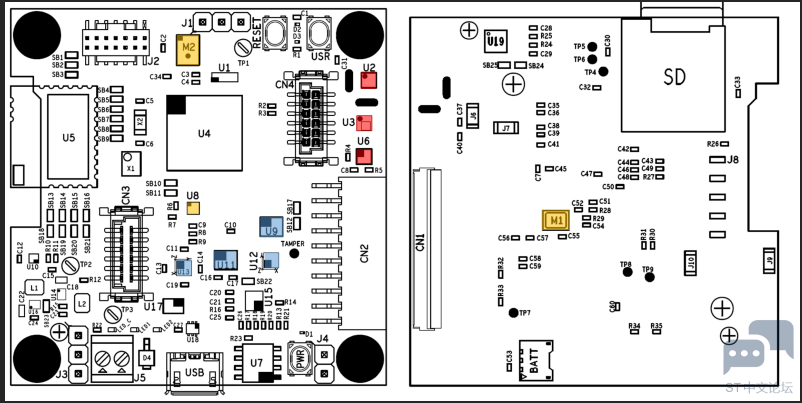

U3:LPS22HH 数字绝对压力传感器

U6:低电压数字本地温度传感器STTS751

U8:TS922轨到轨，高输出电流，双运算放大器

U9:ISM330DHCX 3D 加速度计+3D 陀螺仪 iNEMO IMU，带机器学习核心

U11:IIS3DWB 超宽带(最高可达6千赫兹)，低噪声，三轴数字振动传感器U12: IIS2DH 超低功耗高性能MEMS运动传感器

U13:IIS2MDC 超低功耗三轴磁力计

M1:IMP23ABSU 模拟MEMS麦克风

M2:工业级数字MEMS麦克风IMP34DT05

U4:STM32L4R9ZI Cortex-M4 F 120MHz 640KB 内存

U5:适用于蓝牙低功耗v5.0的超低功耗应用处理器模块BlueNRG-M2SA

U7:STSAFE-A110 身份验证和品牌保护安全解决方案

U17:STG3692 高带宽四路SPDT开关

U19:STR485 3.3V RS485 最高可达20Mbps

USB:Micro-USB连接器(电源+数据)

X1:16MHZ 晶振

X2:32.768千赫晶体振荡器

J2:用于STLINK-V3的STDC14编程连接器

J1:RS485接口头连接器

CN3:连接扩展器(适用于STEVAL-STWINWFV1)

CN4:音频/传感器扩展连接器

SD:microSD卡插槽

U1:EMIF06-MSD02N16 六线 EMI滤波器和T-Flash 和 microSD 卡接囗的 ESD 保护

U10:LDK130 300毫安非常低噪声LDO

U14、U16:ST1PS01 400毫安同步降压转换器

U15: STBC02 锂离子线性电池充电器

U18:USBLC6-2低电容ESD保护，适用于USB

D1、D2、D3:单线低电容Transil用于ESD保护

D4:功率肖特基整流器(1A)

BATT:电池连接器

J4:电池引脚

J5:5伏外部电源连接器

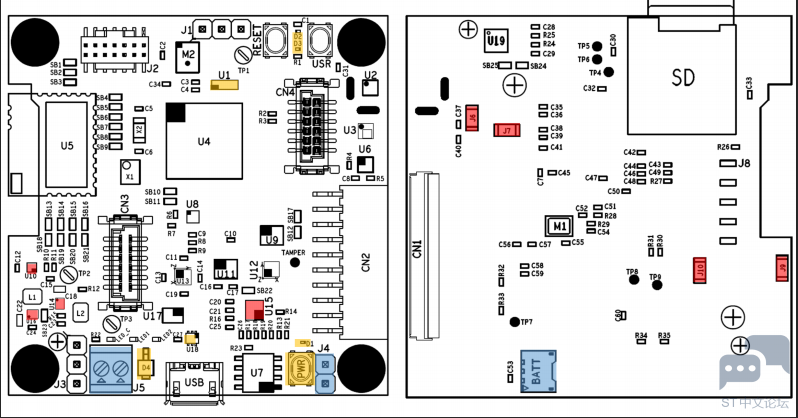

J6、J7、J9、J10:电流监控SMD跳线

PWR:电源按钮

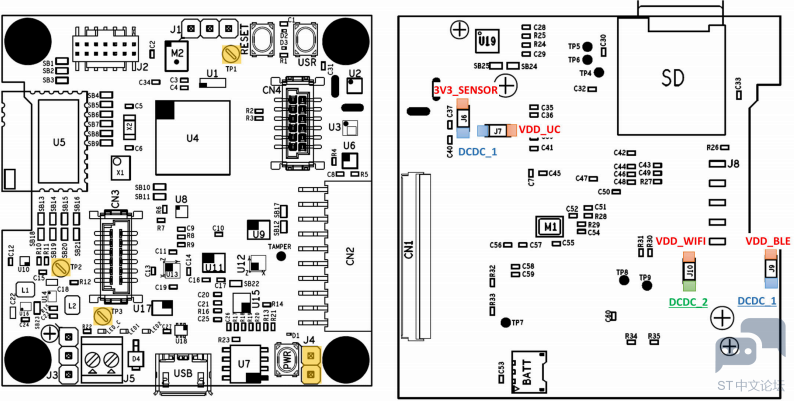

J6:传感器电流监测

J4:电池供电

J7:STM32数字电源电流监测

J9:BlueNRG-M2SA蓝牙低功耗模块电流监测

J10:STEVAL-STWINWFV1(Wi-Fi扩展)和STSAFE-A110电流监测

TP1、TP2:地线

TP3:DCDC_1(3.3伏)

USR:用户按钮

电源:连接到STBC02以实现集成的WAKE-UP功能，并作为通用USR按钮连接到STM32L4R9ZI微控制器

RESET:连接到STM32微控制器复位引脚(黑色)

LED_C:连接到STBC02并用于电池状态反馈的红色LED灯

LED1:连接到STM32的绿色LED

LED2:连接到STM32的橙色LED

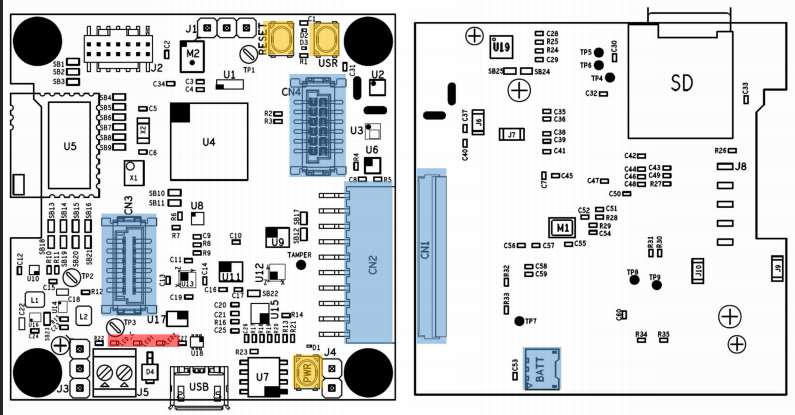

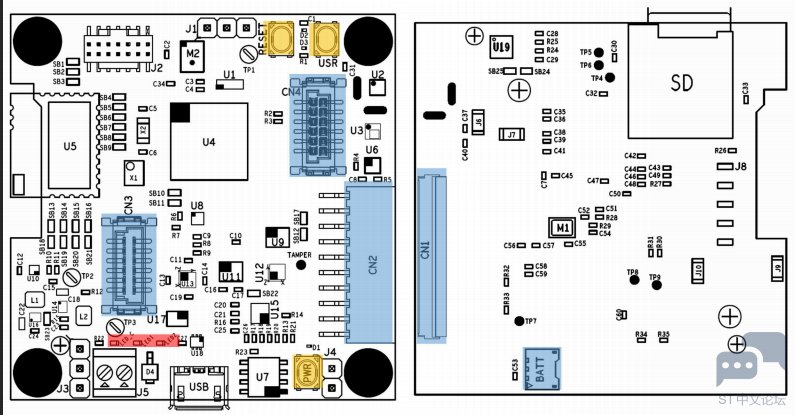

CN1:40针柔性通用扩展连接器

CN2:STMod+连接器

CN3:12针公连接器扩展连接器，适用于STEVAL-STWINWFV1扩展板

CN4:12针母头传感器扩展连接器，适用于STEVAL-STWINMAV1模拟麦克风阵列扩展板

电池

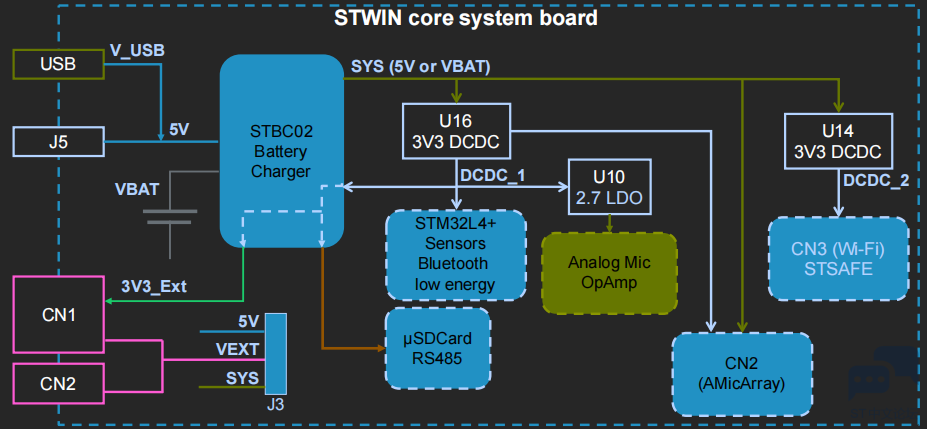

以上就是对整个板子的各个硬件部分的分别论述，下图是这个板子整个硬件部分的整体架构。

今天的开箱暂时说到这里，后续陆续更新基于这款板子的一些测评，最后附上本文引用的数据手册和这款板子的一些软件开发包。
