命名规则 意法半导体为其最新的DCP系列DC-DC转换器制定了清晰的结构化命名规则，旨在简化产品识别与选型。该命名格式能一目了然地提供所有关键参数，涵盖重要器件规格与特性。
DCP命名规则 每个型号以DCP 前缀开头，代表DC+转换器系列。后续字段表示：

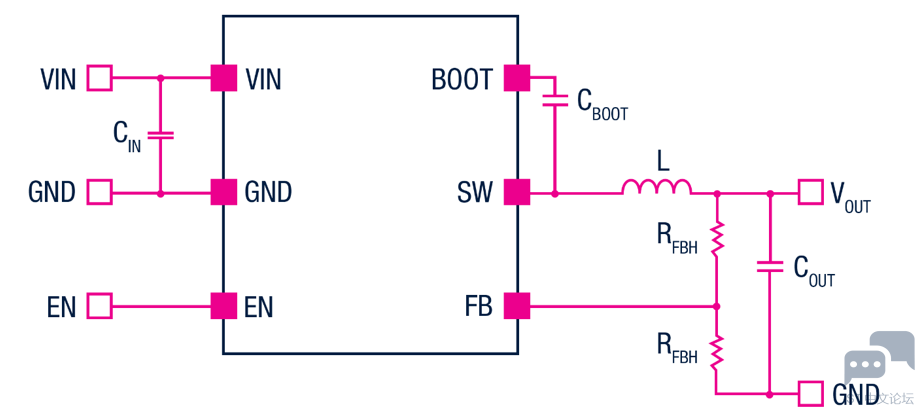

通过这种简单的命名方式，工程师可以快速找到符合其电压、电流、封装及功能需求的DCP器件。 DCP3601 意法半导体新推出的DCP3601是一款高度集成的微型降压转换器，设计简洁且能效优异。内置电源开关和补偿电路 ，仅需六个外部元件（包括电感、电容和反馈电阻），是紧凑型、低BOM解决方案的理想选择。
得益于3.3 V至36 V的宽输入范围和最大1 A的输出电流，DCP3601可用于为智能表计、家电和工业24 V系统等多种应用中的低压负载供电。其同步转换特性和固定的1 MHz开关频率确保能效高达91%，即使在不同负载条件下也能保持。 DCP3601具有多种版本可供选择，让设计人员能够灵活定制电源管理方案以满足特定应用需求 。针对噪声敏感环境和应用，低噪声模式 (LNM) 版本（强制PWM模式）可保持开关稳定，有效降低噪声和电磁干扰。而采用脉冲跳频操作的低功耗模式 (LCM) 版本则通过减少开关活动来优化轻载条件下的效率，从而降低功耗。 为进一步提升EMI性能，还提供包含频率抖动功能的版本。抖频将开关频率频谱展宽，并降低峰值辐射。此外，110 μA的超低静态电流使该器件非常适合延长便携设备电池续航。内置使能引脚可轻松实现开关控制，便于在待机或关机期间节省功耗。 作为意法半导体不断壮大的降压转换器系列中的首款产品，DCP3601 享有意法半导体10 年长期供货计划保障 ，从而保证长期可用性与支持。其采用3 mm × 1.6 mm的SOT23-6L紧凑型封装，结合具有竞争力的价格，成为高效、节省空间的电源转换的优质选择。 DCP3601 设计与评估 要快速上手使用DCP3601，STEVAL-3601CV1评估板是理想起点。该评估板配备接线端子和插头，通电即可使用。该评估板的紧凑设计展现了DCP3601的高效能和小尺寸优势，使其成为家电、智能电表、工业24 V总线转换器及其他宽输入电压电源应用的可靠选择。 得益于3.3 V至36 V的宽输入范围和最大1 A的输出电流，DCP3601可用于为智能表计、家电和工业24 V系统等多种应用中的低压负载供电。其同步转换特性和固定的1 MHz开关频率确保能效高达91%，即使在不同负载条件下也能保持。 DCP3601具有多种版本可供选择，让设计人员能够灵活定制电源管理方案以满足特定应用需求 。针对噪声敏感环境和应用，低噪声模式 (LNM) 版本（强制PWM模式）可保持开关稳定，有效降低噪声和电磁干扰。而采用脉冲跳频操作的低功耗模式 (LCM) 版本则通过减少开关活动来优化轻载条件下的效率，从而降低功耗。 为进一步提升EMI性能，还提供包含频率抖动功能的版本。抖频将开关频率频谱展宽，并降低峰值辐射。此外，110 μA的超低静态电流使该器件非常适合延长便携设备电池续航。内置使能引脚可轻松实现开关控制，便于在待机或关机期间节省功耗。 作为意法半导体不断壮大的降压转换器系列中的首款产品，DCP3601 享有意法半导体10 年长期供货计划保障 ，从而保证长期可用性与支持。其采用3 mm × 1.6 mm的SOT23-6L紧凑型封装，结合具有竞争力的价格，成为高效、节省空间的电源转换的优质选择。 DCP3601 设计与评估 要快速上手使用DCP3601，STEVAL-3601CV1评估板是理想起点。该评估板配备接线端子和插头，通电即可使用。该评估板的紧凑设计展现了DCP3601的高效能和小尺寸优势，使其成为家电、智能电表、工业24 V总线转换器及其他宽输入电压电源应用的可靠选择。

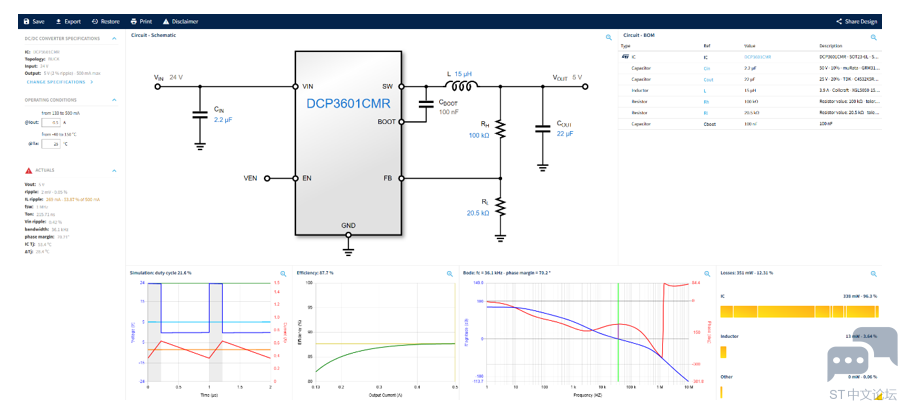

eDesignSuite中的DCP3601 意法半导体的全新DC+ (DCP) 系列，以高效高度集成的**DCP3601 降压转换器 为核心，为设计师提供紧凑灵活的电源解决方案，可以轻松扩展以满足现代需求。简单明了的命名体系和多种器件选项，让选型与设计比以往任何时候都更加简单。同时提供STEVAL-3601CV1 评估板和eDesignSuite 等便捷工具，进一步加速开发并优化性能** 。总之，这些进步为多种应用提供了可靠、节省空间且经济实惠的电源管理方案。 |
