Day 5 (2.14) 翻出【撒狗粮牌】：这块表是12年左右第一次去香港时给老婆买的，当时花了3000+

Day 5 (2.14) 翻出【撒狗粮牌】：技术人的浪漫。 o        示例：秀一下给对象写的单片机爱心流水灯，或者收到的最硬核的礼物。

【撒狗粮牌】：单片机爱心流水灯程序

include <reg52.h>

include <intrins.h> // 包含循环左移函数crol

define uint unsigned int

define uchar unsigned char

void delay(uint ms) { // 延时函数，晶振12MHz时约1ms uint i, j; for(i=0; i<ms; i++) for(j=0; j<120; j++); }

void main() { uchar i; while(1) { // 先让P1口LED依次点亮 P1 = 0x01; // 第一个LED亮 for(i=0; i<8; i++) { delay(200); P1 = crol(P1, 1); // 左移一位，点亮下一个 } // 再让P2口LED依次点亮 P2 = 0x01; for(i=0; i<8; i++) { delay(200); P2 = crol(P2, 1); } // 也可同时控制P1和P2实现更复杂效果 } }

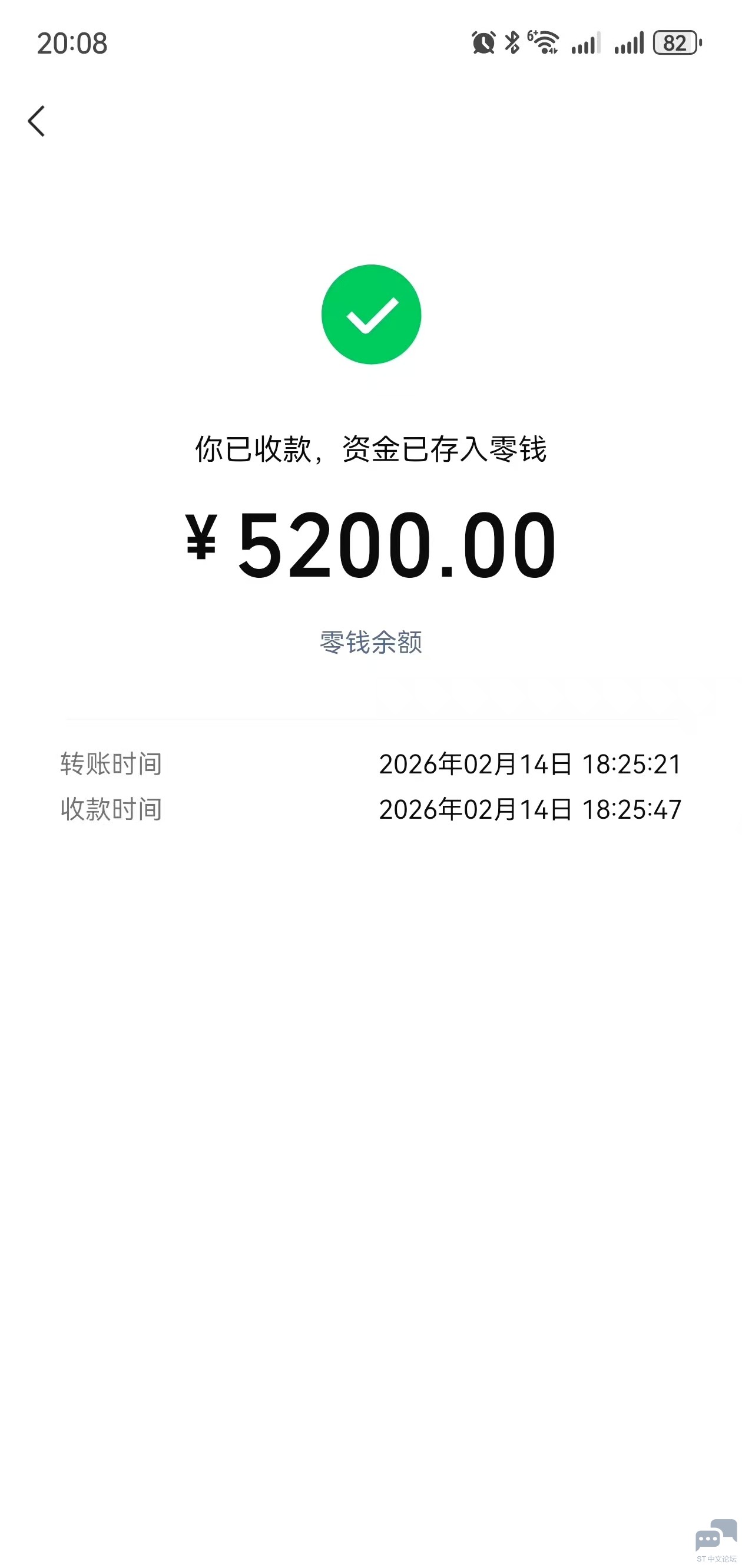

2.14情人节。再多礼物也不如这个转账实在。




  Z$ a* j- j# D3 M3 {

Day 5 (2.14) 翻出【撒狗粮牌】：技术人的浪漫。

我老婆送我一个电烙铁

【干货牌】STMCubeIDE中需要按Ctrl + Space才能自动补全代码，可以加快效率

【干货牌】： 在使用STMCubeIDE开发时候，一般都会打开多个.c / .h标签页，每次都用鼠标去点的话就会很浪费时间，而且也低效；

因此我会使用 Alt + ←/→：前一个 / 后一个页面； 这个快捷键方式！！！

这个快捷键可以在不同的页面之间快速切换，在查看多个文件代码时非常有用！

【干货牌】

分享一下小技巧。新款的st系列芯片都可以不用stlink下载程序。

这里用到bootloader功能，先查pin定义找到boot0引脚，接地同时加电，就可以在usb口显示为usb bootloader接口。这样可以用cube programmer这样的工具直接下载bin可执行文件。

省一个stlink 不香吗

Day 6 (2.15)【干货牌】
4 g' b+ M. g& e) `# V
《EEPROM emulation in STM32F0xx microcontrolles》一个BUG的修正
) b: w" T  C% \& |6 @$ \' YSTM32中文官网有一篇《EEPROM emulation in STM32F0xx microcontrolles》应用笔记。它为每一个要保存的数据预先设置一个16位虚拟地址，紧跟一个16位变量数据。当写入一个新数据时，只需重新写一次该数据的虚拟地址，接着写入新的数据即可。旧的数据作废，直到本页写满。读数据时搜索最后一次写入的地址，就能读出最新的数据。无需整页Flash都删除再写入，大大提高了Flash的读写寿命。
5 x# w6 Q/ Q3 i; s9 i8 G有一个“STSW_STM32117_STM32F0xx微控制器中的EEPROM仿真”固件包可供评估。
3 T3 d- l8 d; x( _5 O6 i& l, t这个固件包演示了在仿真EEPROM的页里对VarData[0]、VarData[1]、VarData[2]写入数据，然后读出。
3 ~- M! A0 ]! a# r& c. d% V' Y( L
' [+ J; B* N3 W4 j- Q8 P, K( U# |2 T 在NUCLEO开发板上运行演示代码进行评估验证，仿真EEPROM的数据写入读出都正确，放心移植到目标板了。

1 C2 K1 l3 c2 f; L/ @ 不料，目标板调试过程中发现，只要断电，再上电后读出的数据就不是断电前写入的数据了。排除硬件故障的可能性后，接下来是判断是写出错还是读出错。这片STM32F051C6T6的Flash长度为32KB,我照抄演示文件中的代码，将第8和第9扇区设置用来仿真EEPROM，它的每页长为0x400,地址从0x08002000到0x080027FF。使用STM32 ST-LINK Utility工具读该扇区，Flash已经正确写入。判断故障在读操作。
先查阅STM32F0xx的eeprom.h，其中有：

- X4 m$ c! g+ C% J  y

1. #define PAGE_SIZE             ((uint32_t)0x0400)

2. #define EEPROM_START_ADDRESS ((uint32_t)0x08002000)

复制代码

7 X/ R7 z7 m* Z; r& B
这里定义：
) S# X7 v" ?8 ^1 j8 D+ B

1. #defineEEPROM_START_ADDRESS ((uint32_t)0x08002000)

复制代码

再查阅STM32F0xx的 eeprom.c：

1. uint16_t EE_ReadVariable(uint16_t VirtAddress, uint16_t* Data)
   : i5 B& ^5 u/ o7 k/ h
2. {  uint16_t ValidPage = PAGE0;

3. uint16_t AddressValue = 0x7777, ReadStatus = 1;
   ; ~0 v3 m4 k9 |6 z! t4 _
4. uint32_t Address = 0x08001000, PageStartAddress = 0x08001000;

5. }

复制代码

) H0 P4 f, F/ W' ^5 M

这里地址的分配是这样安排的：
0 G5 n5 d5 C/ P7 G9 k- }7 p; Buint32_t Address= 0x08001000, PageStartAddress = 0x08001000;
' C; J9 P. K" Z+ N/ K: R7 [这个EEPROM emulation in STM32F0xx是从EEPROM emulation in STM32F10xx移植过来的。于是查阅F1系列相关的文件，
STM32F10xx 的eeprom.h是这样的:

1. #define EEPROM_START_ADDRESS    ((uint32_t)0x08010000)

复制代码

/ W+ {) ]$ @; U9 `! ^
, b( I6 o. K& d- J. C) G
7 w3 Y' N3 e( J/ T+ N
+ X2 `- K$ q1 @- X1 @0 W( K6 }
STM32F10xx的 eeprom.c是这样的:
1 @1 Y- l$ n$ ^. N" K4 |, @

1. uint16_t EE_ReadVariable(uint16_t VirtAddress, uint16_t* Data)
     n! Y4 X, W7 C0 j0 n
2. {  uint16_t ValidPage = PAGE0;

3. uint16_t AddressValue = 0x5555, ReadStatus = 1;
   8 N  V: R0 K9 x) @: T' J+ a
4. uint32_t Address =0x08010000, PageStartAddress =0x08010000;

5. }

复制代码

* i8 o9 c5 C# S  N7 t# h0 d
! k' V4 C* Z  D  b( KST工程师在移植F1仿真EEPROM到F0仿真EEPROM时，忘记把F0的eeprom.h和eeprom.c文件里关于仿真Flash页的地址修改一致：
在F051写入的首地址是0x08002000，而读出的首地址则在0x08001000。从而导致读数据的地址不是写入数据的地址——读出错。
( c( m* U1 C5 L- f5 `$ S. B修改eeprom.c代码：
5 {. g- c. b6 }: \1 A2 T

1. uint32_t Address= 0x08002000, PageStartAddress = 0x08002000;

复制代码

; B4 M4 h( Y' Z* r
6 f1 @  y; a& P4 B2 H
8 B6 X$ O3 J& r# O故障排除。
那为何在用nucleo进行评估验证时却读写正常呢？下载有BUG的原代码进行跟踪调试可知：由于读地址与写地址不符，进入读函数后当判断地址不符，就执行return了。根本就没有读数据。而恰好在演示代码中写完Flash后数组变量没有清空，在读出错return后，数组变量里保留着写操作留下的残余，让你误以为读写正常。
1 d7 a; B& w0 q' B

翻出【干货牌】：分享一个 ST 实用小技巧。
来分享分享，STMCubeIDE 的快捷键，在你鼠标突然失灵或者没电时候，还是很有用的哦
6 n4 V: M7 O$ ]7 z0 p$ hCtrl + S        保存
Ctrl + C        复制
Ctrl + V        粘贴
4 c! I& G$ m; X/ y5 {/ dCtrl + X        剪切
Ctrl + 7        快速注释行
Alt + /        补全代码
  W: y% U' F* h, J) k, |Shift + Tab        代码对齐
% }1 b8 Q0 c# [+ K( `% `3 LCtrl + D        删除整行
Ctrl + “-”        缩小字体
Ctrl + Shift + “+”        放大字体
5 T# J5 f- Z# m. ~3 D" WCtrl + 鼠标左键        跳转到定义处
Ctrl + L        跳转至某行
Shift + Enter        在下一行新增空行
Ctrl + Tab        源文件/头文件切换
Ctrl + E        快速选择已打开文件
  D' u4 V0 F( {; M. h8 A  PCtrl + Q        跳回最新编辑点
% v$ [2 f9 }! q) ]1 q, D2 k7 I3 aCtrl + 鼠标滚轮        快速滑动
Ctrl + F        文件内内搜索
Ctrl +↑/↓        快速滑动
Ctrl + H        项目内搜索
Ctrl + M        最大化/默认当前窗口
, [- ~5 {+ `+ u, m) q3 y' W& FCtrl + O        显示大纲(方便跳转)
  i- y: k) I& NCtrl + W        关闭当前窗口
Ctrl + B        编译工程
+ x. d1 i& M6 f, d' P6 WCtrl + F2        终止运行
; ~5 @: h# z0 A) {' \7 \  S3 k- t5 tCtrl + Z        向后撤回
4 M, v' b7 x+ b8 k  S# p( ICtrl + Y        向前撤回
, [$ d2 \) T# o/ EF2        展开详细信息
F3        跳转到声明处
! _: s0 m4 S+ y$ YF5        跳进函数(调试时)
' L; I0 f" i! C0 f1 EF6        单步运行(调试时)
$ Q2 A+ U8 g1 D  {2 g; IF7        跳出函数(调试时)
3 M9 \, d. G/ g1 N2 FF8        全速运行(调试时)
F11  启动调试

Day 6 (2.15) 翻出【干货牌】：

善用STM32CubeMX生成初始化代码，再结合HAL库进行功能开发，既能大幅提升效率，又能避免手动配置时钟树和引脚时的低级错误‌。

Day 6 (2.15) 翻出【干货牌】：

Day 6 (2.15) 翻出【干货牌】：

STMCubeIDE里有个超好用的快捷键 Ctrl+Alt+H，能直接跳转到光标所在函数的定义处。 比如你看到别人调用了HALUARTTransmit()，但不确定参数怎么填，按一下就能秒查源码。

Day 6 (2.15) 翻出【干货牌】：

HAL库有几个隐藏的“宝藏”功能，比如它的回调机制，可以让你用事件驱动的方式编程，比传统轮询高效多了。还有低功耗优化，比如HALPWREnterSTOPMode()，配合CubeMX能轻松实现微安级待机。另外，外设复用功能也很强，比如一个GPIO可以同时用作UART和定时器，通过CubeMX配置就行，代码自动生成。

场景：读代码时看到一个函数 HAL_GPIO_WritePin，想看看它到底是怎么实现的，或者想知道 LED_PIN 这个宏定义的值是多少。

操作： 按住 Ctrl 键，然后用鼠标单击那个函数名或变量名。

结果： IDE 会自动跳转到该函数或变量的定义位置（比如 .c 或 .h 文件里）
