【经验分享】串口进行STM32F0的IAP移植手记(包括RAM&ROM地址设置)

[复制链接]
STMCU小助手 发布时间:2021-11-22 22:03
1 前言STSW-STM32116是ST官网基于标准库的针对STM32F0的USART进口IAP示例程序9 n- u& i# r4 G6 Y3 d
工程原本是针对STM32F051,本文将介绍如何移植到STM32F070,并针对移植的过程中的问题逐个处理。4 p& B& p' j. g9 c/ r

% Q# q* {' @4 T* K/ f) A
7 z! K3 m8 M3 r
2 KEIL下移植; K( E( w  x  L$ d) {
IAP程序一般分为两个,一个是IAP,一个是APP,IAP存放在内置FLASH的0x8000000的起始位置,而APP则存放在离这个位置一定距离的位置,这个距离一定是大于或等于IAP本身所占空间大小,本例子为0x8003000。
/ Q9 \8 @8 X- I# J
1 A) x2 U, c/ r下载资源后,打开STM32F0xx_AN4065_FW_V1.0.0\Project\STM32F0xx_IAP\下的binary_template工程,这个就是APP工程,首先用KEIL打开,修改device为STM32F070,
5 m7 Y7 E( k. I5 I' Y

% }! O3 n2 E; u, {. a

! I+ l% c# N2 H
5 O2 `2 w- B/ X$ F4 e

' J' ?( ~9 o" r# U% s, _6 N

3 D- E" i0 j6 L9 y, l( N9 k1 V2 C并编译,结果发现原始的公式是编译不过的,如下错误信息:
4 [8 l2 R( x/ U+ Z& {

' q* Y- ]( |* j0 y

# l% y: d% g" l/ Z

1 M3 i: {& `' |4 L5 A6 ^
+ a5 R+ o  E' i5 @5 y
从字面上判断为编译system_stm32f0xx.c文件生成的目标文件system_stm32f0xx.o中的数据段(.data)内的RW数据与main.o中的数据在地址0x20000000产生冲突。' \9 a" X; A, C  C/ Q. N
仔细查看代码,发现main函数之前这么一段:
# x& N  W5 [+ w+ O3 I5 N

/ n4 p  k& L  L, }% x

0 z9 r/ ?  i3 H3 G( L

( D* E7 ^8 v6 P& T* K/ I/ Z! \2 H; K6 H7 X' ?( E

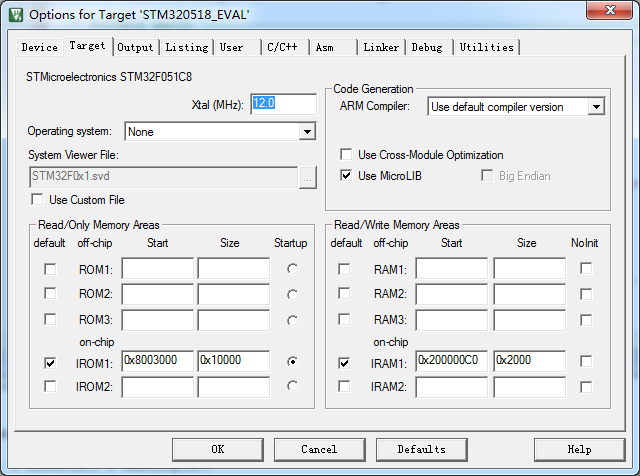

可见代码是要将中断向量表VectorTable强制定义在内存0x20000000上,但是此地址与system_stm32f0xx.c定义的全局变量位置有冲突。于是,需要修改避免冲突。中断向量的地址是固定的,但其他全局变量的地址可以相应地移动下,并且APP的烧录位置为0x8003000,如下图:

/ M: c: p2 ^$ @. f( b1 m
0 n) t6 l8 K. y$ k) F  T0 S
! F- d4 V/ S9 D0 y- m

; D' w, k7 j* C, |% z3 d# ]2 M7 k2 H
# o: ?  T7 M9 L9 e: c$ q9 K6 S" Q. m& D( h1 V: q
再次编译,错误就会消失了。/ v$ G: f, q5 Z
' I- ^7 L$ }0 T# i
另外需要将main函数内前面几行代码做些修改:
/ c8 n* x4 u% G1 D
  1. int main(void)
    9 ^9 g- G2 y, I" a4 t# l
  2. {  8 `- Z: z; O6 y
  3.   uint32_t i = 0;
    % f6 l( }+ I% Y+ m7 `5 D: H
  4.
    ) k3 w; ?8 Y& y% [3 ?
  5.   /*!< At this stage the microcontroller clock setting is already configured,  + q: x7 u" c" n9 P
  6.        this is done through SystemInit() function which is called from startup
    4 F4 S2 n5 |! L' E9 n* e, d
  7.        file (startup_stm32f0xx.s) before to branch to application main. ' M0 A" a/ h; \+ Z
  8.        To reconfigure the default setting of SystemInit() function, refer to + E/ f: r2 |1 o6 s
  9.        system_stm32f0xx.c file
    8 Q' P9 |3 k0 H6 J
  10.      */
    ! T. `% k4 e- I  ^
  11.   $ a/ D( C* L5 j2 ^( h# ^2 i
  12. /* Relocate by software the vector table to the internal SRAM at 0x20000000 ***/    / V9 \  l$ \$ k% E$ T
  13.
    ; R4 Y& n" ?2 h+ E% {) a( H" z* m
  14.   /* Copy the vector table from the Flash (mapped at the base of the application . n6 Z7 |4 k: C8 p( a7 s# J1 E
  15.      load address 0x08003000) to the base address of the SRAM at 0x20000000. */
    9 ]; p. [" n  t5 D6 y2 q+ M4 r
  16.   for(i = 0; i < 48; i++)  ) N( r9 [. o8 [5 x# l# x9 N
  17.   {
    * r- L9 A4 b  c6 `2 ?
  18.     VectorTable[i] = *(__IO uint32_t*)(APPLICATION_ADDRESS + (i<<2));
    ) J& @; |" y6 x& j
  19.   }  3 ^7 }: J) X, t8 {. f' L
  20.   $ O" m) _7 P$ N1 M  Y5 B8 W
  21.   /* Enable the SYSCFG peripheral clock*/
    7 f' u8 h* N; N# G% l
  22.   //RCC_APB2PeriphResetCmd(RCC_APB2Periph_SYSCFG, ENABLE);
    : o0 h! s$ M  V* m; c
  23.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);    //需要修改成这样
    5 B& W, W1 _8 v( G
  24.   /* Remap SRAM at 0x00000000 */  , F& \- c- }1 g5 r" ^
  25.   SYSCFG_MemoryRemapConfig(SYSCFG_MemoryRemap_SRAM);  # R0 `/ Y; o$ m% h
  26.   ( t) n' G1 i, A% K& @1 Q4 B; `
  27. /...  " ?" d9 W' s" S' t9 h
  28. }
复制代码
- Y9 P4 D( t; Q

+ R: ~2 Z6 v* e% b" a8 o8 N& w打开对应的map文件,有如下内容:
' p: p( w: T3 ]% Q8 k
  1. [plain]  view plain  copy! V+ r$ N6 p, |7 v* T: t
  2. GPIO_PIN                                 0x08003470   Data           8  stm320518_eval.o(.constdata)  ; a% A. k- C$ u) [* d' \
  3.    GPIO_CLK                                 0x08003478   Data          16  stm320518_eval.o(.constdata)
    # @' {9 V8 k" r  h: B1 m2 |( U2 Z
  4.    BUTTON_PIN                               0x08003488   Data          14  stm320518_eval.o(.constdata)  6 z6 P* R6 i# E8 F, ~- Z: Q
  5.    BUTTON_CLK                               0x08003498   Data          28  stm320518_eval.o(.constdata)  ) m* ~) r0 }% t+ c# j3 Q
  6.    BUTTON_EXTI_LINE                         0x080034b4   Data          14  stm320518_eval.o(.constdata)  ) Z3 W* V" q' H2 w" D
  7.    BUTTON_PORT_SOURCE                       0x080034c2   Data          14  stm320518_eval.o(.constdata)  ) w$ N( j# D  w% e  u
  8.    BUTTON_PIN_SOURCE                        0x080034d0   Data          14  stm320518_eval.o(.constdata)
    ( V3 T+ V' U" K# R; }
  9.    BUTTON_IRQn                              0x080034de   Data          14  stm320518_eval.o(.constdata)
    3 Y0 ~' A. X( o. t
  10.    COM_USART_CLK                            0x080034ec   Data           4  stm320518_eval.o(.constdata)  9 {; N& p) }0 k2 ?2 ^
  11.    COM_TX_PORT_CLK                          0x080034f0   Data           4  stm320518_eval.o(.constdata)
    + |* s+ z! H- ^
  12.    COM_RX_PORT_CLK                          0x080034f4   Data           4  stm320518_eval.o(.constdata)
    3 G6 @- {( N& |' l' i- S8 B
  13.    COM_TX_PIN                               0x080034f8   Data           2  stm320518_eval.o(.constdata)
    7 h" I, Y* M9 }4 Z' W* i4 l- @
  14.    COM_RX_PIN                               0x080034fa   Data           2  stm320518_eval.o(.constdata)
    4 K; M( R1 ]% M. e
  15.    COM_TX_PIN_SOURCE                        0x080034fc   Data           2  stm320518_eval.o(.constdata)
    5 o' a. }+ |$ r( y, x0 B" C
  16.    COM_RX_PIN_SOURCE                        0x080034fe   Data           2  stm320518_eval.o(.constdata)  % t& @) ~4 i: b* o
  17.    COM_TX_AF                                0x08003500   Data           2  stm320518_eval.o(.constdata)  4 x. O% Y! l! ]- V+ P
  18.    COM_RX_AF                                0x08003502   Data           2  stm320518_eval.o(.constdata)
    : T! z* W) `  ]' z
  19.    Region
    1 y1 a- p' r/ p3 q- W/ B9 Z
  20. Base                      0x08003504   Number         0  anon0 I! e) O6 \+ S
  21. Table)
    2 l4 c7 z1 c) w" x* ~6 C( s
  22.    Region8 K4 C2 Q/ i! i
  23. Limit                     0x08003524   Number         0  anon6 |1 {" Q" s( ?2 E" d3 W, i, B2 ^
  24. Table)
    5 `2 O# f  a  ?/ @4 _# E; \
  25.    VectorTable                              0x20000000   Data         192  main.o(.ARM.__AT_0x20000000)      //向量表位置为0x20000000  ! v3 \0 \2 u: ]5 U: m8 r5 y* J
  26.    SystemCoreClock                          0x200000c0   Data           4  system_stm32f0xx.o(.data)         //其他全局变量的起始位置为0x200000C0
    : M6 _- b7 x2 ^4 P1 E9 l
  27.    AHBPrescTable                            0x200000c4   Data          16  system_stm32f0xx.o(.data)
    7 Y, a/ ^9 _$ _; }8 j$ e4 n  h
  28.    GPIO_PORT                                0x200000d4   Data          16  stm320518_eval.o(.data)
    6 a7 M: [) N" w& N; q! i8 \
  29.    BUTTON_PORT                              0x200000e4   Data          28  stm320518_eval.o(.data)
      ^9 E0 Z' J0 \( G
  30.    COM_USART                                0x20000100   Data           4  stm320518_eval.o(.data)    j$ x, [# B, Y' [% i0 c
  31.    COM_TX_PORT                              0x20000104   Data           4  stm320518_eval.o(.data)  8 b& ^3 h: S% c6 Y
  32.    COM_RX_PORT                              0x20000108   Data           4  stm320518_eval.o(.data)
    5 Q! ^  N) P, i0 }
  33.    __initial_sp                             0x20000510   Data           0  startup_stm32f0xx.o(STACK)
复制代码
* `# ~6 |1 T) |, e/ k$ R
如上所述,中断向量表被编译在0x20000000,内存的起始位置,而system_stm32f0xx.c下的全局变量SystemCoreClock被KEIL编译成放在紧挨着的0x200000C0的位置,与预期完全相符。分别将IAP与APP烧录进FLASH,测试可以正常运行。

( _- o* _6 T$ Q; _/ [4 ?
9 S$ v9 L' F* p( {4 h8 P注:在KEIL下,必须存在IAP才能调试APP!,这点是与IAR不同的。
) y6 Q' |  @% L5 z) u  S1 g; s" d  n" ?/ ^5 s, V; B. B; p

2 k! q& ?/ `  V6 m3 IAR下移植

- |7 `! Q( A  u: D

在IAR下的IAP没有什么特殊的,主要还是看APP的配置。

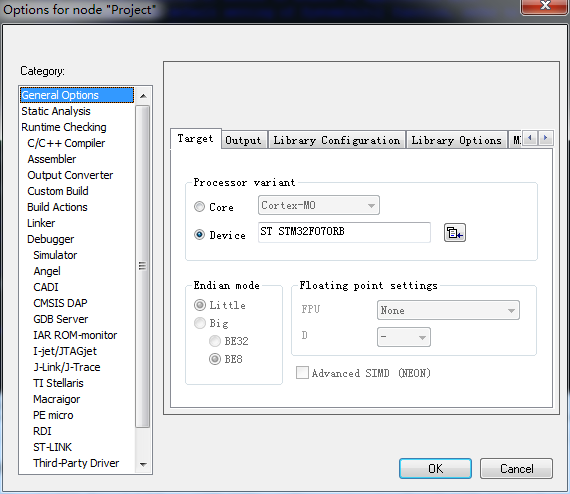

使用IAR打开APP工程,修改device为STM32F070:

- ]- e) B: ]) C* \8 R7 J  Z" c, c



( k+ x- N: b8 [6 o/ s7 D& Z' s$ h9 F

/ a% _. V4 z8 t, g, J5 i/ T

链接配置:

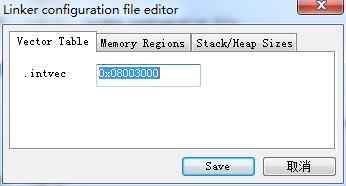

中断向量表:

# U2 l" T$ e6 R% `8 R



1 |- f& p7 N* R

/ u5 h# {( A, C: W4 @7 p

内存映射:

; R# {6 v- Q0 Y


% Q; p/ o# ]+ ~  g" p

5 W" |$ P+ O0 M8 J+ w4 e" O

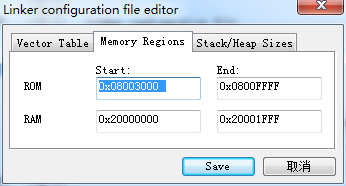

如上,APP存放在FLASH的位置0x8003000,内存还是设置为:0x20000000.

编译后,打开对应的map文件如下所示:

  1. Entry                      Address  Size  Type      Object  6 V, l! B# Z' x8 f
  2. -----                      -------  ----  ----      ------
    1 K7 I5 e, h  a, S8 `
  3. .iar.init_table$Base   0x080034fc         --   Gb  - Linker created -
    # n. R3 J2 [! T! w& i- |
  4. .iar.init_table$Limit  0x08003510         --   Gb  - Linker created -
    5 n* y" m+ ~& z+ [4 r5 Q
  5. ?main                   0x08003511        Code  Gb  cmain.o [4]
    * }+ d' L- J& y2 n
  6. CSTACK$Base            0x200000d8         --   Gb  - Linker created -
    8 j6 e! G+ H+ L, @4 Z% z
  7. CSTACK$Limit           0x200010d8         --   Gb  - Linker created -
    2 I; F+ J! r) [7 g' Y6 z+ V1 O
  8. Delay                   0x080031e3  0x10  Code  Gb  main.o [1]
    ( Y$ a* s8 O% \" U! d8 Z
  9. GPIO_PIN                0x080035a0   0x8  Data  Gb  stm320518_eval.o [1]  4 s6 I% Q' i0 W) y- w: D/ i
  10. GPIO_PORT               0x200000c0  0x10  Data  Gb  stm320518_eval.o [1]           //stm320518_eval.c文件内的全局变量GPIO_PORT数组存放在0x200000c0
    * |* R; Y8 R3 \- Z" I
  11. HardFault_Handler       0x08003573   0x4  Code  Gb  stm32f0xx_it.o [1]
    : v9 ^& g0 f6 |- j: ]3 w" M
  12. NMI_Handler             0x08003571   0x2  Code  Gb  stm32f0xx_it.o [1]  . y. ^: g+ k# |: D
  13. NVIC_SetPriority        0x080030c1  0x84  Code  Lc  main.o [1]
    2 G  \4 A+ |' T% E$ D1 b
  14. PendSV_Handler          0x08003579   0x2  Code  Gb  stm32f0xx_it.o [1]
    # N' W/ h" \' X, K" s5 b
  15. RCC_APB2PeriphClockCmd  0x08003229  0x20  Code  Gb  stm32f0xx_rcc.o [1]  / S+ {6 c+ K) Y& K1 G9 ^
  16. Region" w$ M+ e0 h. h4 T6 {' Z4 z
  17. Base     0x080034fc         --   Gb  - Linker created -
    % D+ k* l2 f: Q+ Q1 q
  18. Region
    $ a- ^' O( ?) p: n
  19. Limit    0x08003510         --   Gb  - Linker created -
    ( [. @( R9 K9 h8 N+ C9 p) N8 `0 c
  20. STM_EVAL_LEDToggle      0x08003315  0x26  Code  Gb  stm320518_eval.o [1]
    4 Q. u' |- `6 \+ m* V
  21. SVC_Handler             0x08003577   0x2  Code  Gb  stm32f0xx_it.o [1]  ! P' J& h7 L9 s2 G, \
  22. SYSCFG_MemoryRemapConfig  ' o# m( r& J: P& Z" N; U  ~
  23.                         0x0800324d  0x14  Code  Gb  stm32f0xx_syscfg.o [1]  / A, ]  ]1 e8 W8 Y: V3 ?8 }
  24. SetSysClock             0x080033b7  0xbe  Code  Lc  system_stm32f0xx.o [1]
    ; x3 T! a3 v/ a2 {# I% x
  25. SysTick_Config          0x08003145  0x32  Code  Lc  main.o [1]
    2 ^: f8 ]- f/ N2 J) \3 K% ?5 y0 o
  26. SysTick_Handler         0x0800357b   0x8  Code  Gb  stm32f0xx_it.o [1]  # B8 L8 u$ @  y* W/ r/ J2 V* _+ Y
  27. SystemCoreClock         0x200000d0   0x4  Data  Gb  system_stm32f0xx.o [1]
    # B( s" a: u9 z
  28. SystemInit              0x08003349  0x6e  Code  Gb  system_stm32f0xx.o [1]  9 P; O' X3 e/ g- P
  29. TimingDelay             0x200000d4   0x4  Data  Lc  main.o [1]
    : o+ T0 ]! \" x2 F& [& K
  30. TimingDelay_Decrement   0x080031f3  0x16  Code  Gb  main.o [1]
    8 m6 ~- D0 y$ f) |  v7 e: M
  31. VectorTable             0x20000000  0xc0  Data  Gb  main.o [1]           //向量表编译位置为0x20000000  / v5 R8 b* l' L5 d
  32. __aeabi_idiv0           0x08003345        Code  Gb  IntDivZer.o [4]  & f6 v) @! r% C' \( u
  33. __aeabi_uidiv           0x08003265        Code  Gb  I32DivModFast.o [4]  # C& V$ M" m9 A2 a+ k
  34. __aeabi_uidivmod        0x08003265        Code  Gb  I32DivModFast.o [4]
    5 y- q! Q" b8 E
  35. __cmain                 0x08003511        Code  Gb  cmain.o [4]
    - p' v' _- Y% A3 C. A- B
  36. __exit                  0x08003545  0x14  Code  Gb  exit.o [5]
    5 z- w/ z7 o9 N1 A8 U4 `
  37. __iar_copy_init3        0x080034a5  0x30  Code  Gb  copy_init3.o [4]
    , B5 J. [% x5 G4 `
  38. __iar_data_init3        0x080034d5  0x28  Code  Gb  data_init.o [4]  4 s# X( }  t( f
  39. __iar_program_start     0x08003595        Code  Gb  cstartup_M.o [4]  " h8 o9 h1 l3 H0 r
  40. __low_level_init        0x0800352b   0x4  Code  Gb  low_level_init.o [3]
      ?" q0 N1 A6 \& ~- l+ n% [
  41. __vector_table          0x08003000        Data  Gb  startup_stm32f0xx.o [1]  8 Y3 W. F7 E- G0 v8 M& c8 T4 Y) ?# S
  42. _call_main              0x0800351d        Code  Gb  cmain.o [4]
    + x$ I2 i! O; Z9 t$ p* F& x
  43. _exit                   0x08003539        Code  Gb  cexit.o [4]  ' ^. {* p9 |' k" k2 L, I- ^
  44. _main                   0x08003527        Code  Gb  cmain.o [4]  2 r: Q) M9 n6 y1 P1 X
  45. exit                    0x0800352f   0x8  Code  Gb  exit.o [3]
    4 Z6 t3 z+ [- _2 a, Y0 r
  46. main                    0x08003177  0x6c  Code  Gb  main.o [1]
    ( k- d& i5 J7 V4 f
复制代码
3 v( }& P/ l: o, s6 Z
如上所示,在IAR编译下,中断向量表被编译在0x20000000,内存的起始位置,而stm320518_eval.c下的全局变量GPIO_PORT被IAR编译成放在紧挨着的0x200000C0的位置。分别将IAP与APP烧录进FLASH,测试可以正常运行。
9 @+ i$ t, H% K* K
5 h( E  l) `6 u' f

注:从IAR工程的链接配置来看,并没有像KEIL那样配置RAM位置为:0x2000000,编译后的结果向量表也不会与其他全局变量相冲突,可见IAR编译器已经自动计算并避免这种冲突,不像KEIL那样会出现链接错误,以此来提示用户。


! F- ?( Q& m% y9 g/ j

另外:在IAR下,在不存在IAP的情况下也是可以调试APP的,这点是KEIL所不具备的功能,看样子,IAR在细节的处理上比KEIL要好。


1 q& F5 C/ ]3 [6 U' Q5 o9 y% Y
