第45章 示波器设计—系统框架

* q! P; h6 R2 _

    本章节主要是对示波器的系统框架做一个简单的介绍，后面会推出示波器的详细设计分析。示波器的的源码注释已经很详细，对框架有个了解之后看源码即可。

    45.1 ucos-iii任务分配

    45.2 示波器核心任务

    45.3 DAC实现方波的输出

    45.4 ADC实现数据的采集

    45.5 总结

1 G# B  u. j+ F7 U% \- J6 G45.1 uCOS-III任务分配

    主要创建了如下6个用户任务：

l AppTaskStart----启动任务

l AppTaskGUIUpdate---界面截图任务

l AppTaskCOM----留待以后升级使用

l AppTaskUserIF---留在以后升级使用

l AppTaskGUI------emWin任务

l AppTaskGUIRefresh---Led闪烁任务

下面主要对启动任务，界面截图任务，emWin任务，Led闪烁任务做一个介绍。

45.1.1 AppTaskStart—启动任务

    启动任务用于硬件驱动的初始化，系统滴答时钟的初始化以及触摸扫描和按键扫描，代码如下：

1. /*
   1 Y7 k4 @3 Y3 S; d0 D2 J4 U: ^
2. *********************************************************************************************************
   - M5 x. |5 ~- [/ j- K3 X( ~/ P
3. *        函 数 名: AppTaskStart
   ! }2 X+ y3 u8 S, u! u
4. *        功能说明: 这是一个启动任务，在多任务系统启动后，必须初始化滴答计数器(在BSP_Init中实现)

5. *        形    参: p_arg 是在创建该任务时传递的形参

6. *        返 回 值: 无
   : o4 W+ ?( i5 s6 v5 y
7. 优 先 级: 2
   ! ]3 x2 R9 H( V9 i. M  O
8. *********************************************************************************************************

9. */

10. static  void  AppTaskStart (void *p_arg)

11. {

12. OS_ERR   err;
    1 @! a* N$ ~1 V+ q/ p6 u
13. uint8_t  ucCount = 0;

14. (void)p_arg;

15.          bsp_Init();
    # N2 a8 k. j& @- P& ]
16.     CPU_Init();

17. BSP_Tick_Init();
    + M) f& O2 p$ b' J: C
18.

19. #if OS_CFG_STAT_TASK_EN > 0u
    ' @! s( C& {# i
20.      OSStatTaskCPUUsageInit(&err);

21. #endif
    8 g; @' Z/ N) k( T# O! J. u/ w
22.
    ( V- O% U" Y4 \+ h0 r7 C- U$ V
23. #ifdef CPU_CFG_INT_DIS_MEAS_EN
    ; j2 u/ ]4 L$ u
24.     CPU_IntDisMeasMaxCurReset();
    " b% B  {5 h+ n# L2 x/ ~8 r- @
25. #endif
    ; p' N  D5 a% y
26.

27.     AppObjCreate();

28.     AppTaskCreate();

29.     while (1)
    4 f' [# |8 a) X" b; h; c
30. {

31. /* 1ms一次触摸扫描 */
      k4 ~# U; h0 x& p: ?2 @
32. TOUCH_Scan();

33. /* 5ms一次按键检测 */

34. ucCount++;
    ! @& T6 z5 r) v4 b
35. if(ucCount == 5)
    * r6 X% P- X5 v. b+ N7 p
36. {

37. ucCount = 0;
    & L6 B% \; k2 u8 N
38. bsp_KeyScan();

39. }
    2 m( ?* h/ p! ?* f; X" g9 p
40. BSP_OS_TimeDlyMs(1);

41.     }

42. }

复制代码

2 t, x- b0 Q+ `. u1 q& T8 L) k45.1.2 AppTaskGUIUpdate—界面截图任务

    界面截图任务主要用于界面的截图并将图片以BMP格式保存到SD卡中。

1. /*
   ' d/ v0 a0 S( W8 N2 F
2. *********************************************************************************************************
   7 v6 b2 O. l$ `0 g; @7 I, Z
3. *        函 数 名: AppTaskGUIUpdate
   * }# W: P9 y5 e6 S6 |% G/ a
4. *        功能说明: 此任务主要实现截图功能.
   1 s' z0 m* Z0 F
5. *        形    参: p_arg 是在创建该任务时传递的形参
   ; W$ B; x- T9 g" g* I
6. *        返 回 值: 无
   ! N; i% g, y! `- g
7. 优 先 级: 3

8. *********************************************************************************************************
   8 f) k1 t8 V1 b: C0 F& g( B
9. */

10. static void AppTaskGUIUpdate(void *p_arg)

11. {

12. OS_ERR      err;
    - Z7 A; ?/ @/ m/ }% j! y
13. uint8_t         Pic_Name = 0;
    - V  `" c3 n: m" I2 q9 ~
14. char buf[20];
    0 r( E1 f  [/ m( Q1 J( D
15. CPU_BOOLEAN SemFlag;
    0 k2 p; z1 o& E
16.
    ) a5 A$ ]4 u# z9 j. \
17. (void)p_arg;
    # _0 t- O$ V. P% E, m
18.
    * F, S  Y/ A# {$ B# a5 f; h
19. while(1)
    6 P$ ~' `2 G. N. A$ Y5 y& T, w5 l
20. {

21. SemFlag = BSP_OS_SemWait(&SEM_SYNCH, 0);
    ' _$ Z& i/ E8 @+ ^* D* X
22. if(SemFlag == DEF_OK)

23. {
    7 b; p' v; X$ p* }8 @2 c
24. sprintf(buf,"0:/PicSave/%d.bmp",Pic_Name);
    . l% x( k9 y3 b- |* E! Y# B3 w
25. OSSchedLock(&err);

26. /* 如果SD卡中没有PicSave文件，会进行创建 */

27. result = f_mkdir("0:/PicSave");

28. /* 创建截图 */

29. result = f_open(&file,buf, FA_WRITE|FA_CREATE_ALWAYS);

30. /* 向SD卡绘制BMP图片 */

31. GUI_BMP_Serialize(_WriteByte2File, &file);
    # V: a/ r. |6 M1 G9 i. e
32. /* 创建完成后关闭file */

33.     result = f_close(&file);
    3 i1 D3 _) M7 \% g* G4 |  G
34. OSSchedUnlock(&err);
    / c0 g9 V4 p1 w
35. Pic_Name++;
    # f6 }7 }8 \, B! ?6 \# H
36. }

37. }

38. }

复制代码

45.1.3 AppTaskGUI—GUI任务

    这个任务是示波器设计中最重要的任务，代码如下：

1. /*

2. *********************************************************************************************************

3. *        函 数 名: AppTaskGUI
   / V6 j% g/ b5 H/ d* Q2 I/ ~
4. *        功能说明: GUI任务

5. *        形    参：p_arg 是在创建该任务时传递的形参
   4 [: R$ m' ^4 `1 f6 @
6. *        返 回 值: 无

7. *   优 先 级：OS_CFG_PRIO_MAX - 4u
   # y9 Y8 I3 k/ L
8. *********************************************************************************************************

9. */

10. static void AppTaskGUI(void *p_arg)

11. {

12.     (void)p_arg;         /* 避免编译器告警 */

13. while (1)

14. {

15. MainTask();

16. }
    4 b/ v! d+ ]8 y& f6 q
17. }

复制代码

8 E! K! i' W2 F# x45.1.4 AppTaskGUIRefresh—Led闪烁任务

    这个任务主要通过LED的闪烁来指示系统的运行，代码如下：

1. /*

2. *********************************************************************************************************

3. *        函 数 名: AppTaskGUIRefresh
   # d* `8 s' L3 R0 L6 U3 @
4. *        功能说明: Led闪烁任务，表示系统运行

5. *        形    参: p_arg 是在创建该任务时传递的形参

6. *        返 回 值: 无
   ) T, }* Q7 e$ {& V0 }' W' r
7. *   优 先 级: OS_CFG_PRIO_MAX - 5u
   3 r$ r1 q3 X+ B; ~0 z# P
8. *********************************************************************************************************
   6 B, r4 c8 \; I! c. T
9. */
   ) f6 S% d2 o- @
10. static void AppTaskGUIRefresh(void *p_arg)
    " g+ Y3 J" ?2 w$ o. m
11. {

12. (void)p_arg;         /* 避免编译器告警 */

13.

14. while (1)

15. {

16.         BSP_OS_TimeDlyMs(200);
    " A' h6 V+ \# `) E
17. bsp_LedToggle(2);
    " _+ o- g3 s- ~7 l
18.     }

19. }

复制代码

45.1.5 其余任务

    剩下的两个任务留着以后升级使用。

1. /*
   1 e5 S3 q+ M8 t& \3 H
2. *********************************************************************************************************
   3 _8 V! E- Z8 u
3. *        函 数 名: AppTaskCom
   & f- s" j, ~# |: M2 s5 t, ]- |8 \
4. *        功能说明: 留待以后使用

5. *        形    参：p_arg 是在创建该任务时传递的形参

6. *        返 回 值: 无
   + C9 f; o  [# P6 J/ E/ n* l+ M
7. 优 先 级：3
   + {2 b( z4 G  A, B# P3 [
8. *********************************************************************************************************

9. */

10. static void AppTaskCOM(void *p_arg)
    . f, y* J' T9 {! {& \3 E/ T( K
11. {

12.    (void)p_arg;

13.

14. while(1)

15. {

16. /* 100s执行一次 */

17. BSP_OS_TimeDlyMs(1000000);
    / I. J. ?) J! P' v4 C$ @" B. O4 p" j
18. }
    ( V$ S# H$ D3 ?' v5 O+ `6 c1 m
19. }
    0 Q! l" Z- |$ \9 F( T3 V- m+ T2 T
20.

21. /*

22. *********************************************************************************************************
    $ ?  d% w" \1 \4 Q. ?* [
23. *        函 数 名: AppTaskUserIF

24. *        功能说明: 留待以后使用。

25. *        形    参: p_arg 是在创建该任务时传递的形参
    " P( }9 r  m+ B/ f
26. *        返 回 值: 无

27. 优 先 级: 2
    $ c& c; D8 j3 f/ }9 V9 v' O% S# o
28. *********************************************************************************************************

29. */
    7 x$ [  L1 m/ g
30. static void AppTaskUserIF(void *p_arg)
    ; T; Z4 f6 x" O7 R5 Q0 F; k
31. {
    " H1 \6 A7 W3 @( B0 T& A4 S
32. (void)p_arg;        /* 避免编译器报警 */

33.
    & b1 l9 `& A# v0 i+ y0 {- c# E$ O
34. while (1)
    ' T5 f/ t, h+ \7 {1 D! _, B) P
35. {

36. /* 100s执行一次 */
    ; X0 O/ R" i/ H  z" w' j; f0 g
37.         BSP_OS_TimeDlyMs(1000000);
    & ^7 |5 z. v5 D8 t' Y
38. }
    + z- X. a; A6 ?8 B& @# O3 V1 Z  I
39. }

复制代码

1 {$ Y9 O3 {( o1 A% l

沙发，支持原创

学习一下

mark一下.....值得学习..........

$ u, C$ N: \& \; o7 P
45.2 示波器核心任务

    emWin部分是示波器设计的核心任务，主要包括以下几个文件：

下面把这几个文件及其之间的关系做一个简单的说明。

45.2.1 MainTask.c—GUI主任务文件

    这个文件是示波器代码的核心文件，这个文件里面几个函数的关系搞清楚了，示波器的整体设计也就搞清楚了。下面把这个文件里面的几个函数简单的梳理下：

l 函数void MainTask(void)

代码如下：

1. /*

2. *********************************************************************************************************
   ! q  l1 f! A! M' t
3. *        函 数 名: MainTask

4. *        功能说明: GUI主函数

5. *        形    参：无

6. *        返 回 值: 无
   * j0 I1 z( }5 j) s
7. *********************************************************************************************************
   - G/ W( i( g% I3 A
8. */
   ! Y( p0 u6 d, o( T' I7 z" z
9. void MainTask(void)
   * u, G- T1 m9 f/ {  }
10. {
    % m) X- {! ^% z$ C; z
11. /* 开启所有窗口使用内存设备 */

12. WM_SetCreateFlags(WM_CF_MEMDEV);
    + Y+ J7 M9 {9 I4 B3 i! m
13. GUI_Init();
    / \* F+ a% W- }1 C. |6 C+ b0 [
14. /* 设置皮肤色 *************************************************************/

15. PROGBAR_SetDefaultSkin(PROGBAR_SKIN_FLEX);

16. FRAMEWIN_SetDefaultSkin(FRAMEWIN_SKIN_FLEX);

17. PROGBAR_SetDefaultSkin(PROGBAR_SKIN_FLEX);
    . j* ~7 x; |8 E5 ^4 b; O
18. BUTTON_SetDefaultSkin(BUTTON_SKIN_FLEX);

19. CHECKBOX_SetDefaultSkin(CHECKBOX_SKIN_FLEX);
    9 }0 I' x" g; d. ]( Q% s
20. DROPDOWN_SetDefaultSkin(DROPDOWN_SKIN_FLEX);

21. SCROLLBAR_SetDefaultSkin(SCROLLBAR_SKIN_FLEX);
    ; B: D/ T- R6 L
22. SLIDER_SetDefaultSkin(SLIDER_SKIN_FLEX);
    7 E$ r  d, m* C3 s% A6 o- y, ?
23. HEADER_SetDefaultSkin(HEADER_SKIN_FLEX);
    ! w+ M: W& r% }# u( ^; }
24. RADIO_SetDefaultSkin(RADIO_SKIN_FLEX);

25. MULTIPAGE_SetDefaultSkin(MULTIPAGE_SKIN_FLEX);

26. /*

27. * 设置桌面窗口的回调函数

28. */

29. WM_SetCallback(WM_HBKWIN, _cbBkWin);
    $ p6 i7 _$ \/ a' ~/ C) D0 |8 @7 }
30. /* 初始化 DSO */

31. DSO_Init(1);

32. /* 波形显示和处理 */
    $ k- f; V% H2 m: [/ M: j+ E  _* h
33. DSO_Graph();

34. }

复制代码

这个函数里面最主要的就是DSO_Init(1)函数和DSO_Graph()两个函数。

l 函数DSO_Graph

    这个函数是示波器的主函数，示波器任何函数都是通过这个函数直接或者间接的进行调用。这个函数

主要有两个功能，一个是ADC数据的处理并在TFT上显示出来，另一个是按键消息的处理，详细大家看代码即可，代码注释已经比较详细。

l 函数 _Draw

    这个函数通过函数GUI_MEMDEV_Draw进行调用的，主要是实现绘制波形和波形区的虚线方框。

l 函数 _cbBkWin

    桌面窗口的回调函数，主要是用于示波器界面右侧8个按钮的回调消息处理，用来打开8个按钮所对应的的对话框。

7 W; }, N3 I# J( l45.2.2 MainTask.h—所有DSO相关文件的头文件

    这个文件是所以DSO相关文件的头文件，方便各个文件进行调用，代码如下：

1. /*
   3 F: r: [, y% N
2. *********************************************************************************************************
   9 j$ I# i9 k3 y" ~8 i! l  X* u
3. *

4. *        模块名称 : GUI各个部分的总头文件

5. *        文件名称 : MainTask.c
   # M, U  G) l5 z5 j4 {% r
6. *        版    本 : V1.0

7. *        说    明 : GUI界面主函数

8. *        修改记录 :

9. *         版本号    日期          作者        说明
   1 ~* A" y1 x+ \+ p
10. *         v1.0    2015-01-05    Eric2013      首发

11. *
    ! f  `( P1 Z9 P$ k: ^' A6 z
12. *        Copyright (C), 2015-2016, 安富莱电子 www.armfly.com

13. *

14. *********************************************************************************************************

15. */
    & F4 T: M9 {% W. F
16.

17. #ifndef __MainTask_H
    / B, _) y+ r& S2 Z
18. #define __MainTask_H

19.

20. #include "stdlib.h"

21. #include "GUI.h"
    0 o# Z$ c. C% [/ f8 H' @2 K0 L. M8 _
22. #include "DIALOG.h"
    7 r3 ~" V% v. j7 [5 N
23. #include "WM.h"

24. #include "BUTTON.h"
    3 e, U5 E3 L0 T, a. e9 K* G% G: E& L
25. #include "CHECKBOX.h"
    " m2 y3 ]; m9 x  A$ S9 S* ?" H. n
26. #include "DROPDOWN.h"

27. #include "EDIT.h"

28. #include "FRAMEWIN.h"

29. #include "LISTBOX.h"

30. #include "MULTIEDIT.h"

31. #include "RADIO.h"
    7 f* h5 w. E, ?/ [; M. A& o8 S, S
32. #include "SLIDER.h"

33. #include "TEXT.h"

34. #include "PROGBAR.h"
    2 }# k+ s1 ~% M( p6 Z7 g
35. #include "SCROLLBAR.h"

36. #include "LISTVIEW.h"

37. #include "GRAPH.h"

38. #include "MENU.h"

39. #include "MULTIPAGE.h"

40. #include "ICONVIEW.h"

41. #include "TREEVIEW.h"

42. #include "MESSAGEBOX.h"

43.
    ) m, {% M" i$ `( x$ f
44. #include "ff.h"

45. #include "diskio.h"

46.

47. #include "arm_math.h"

48. #include "arm_const_structs.h"

49.

50. /*
    ! V/ p' v6 b( Y
51. *********************************************************************************************************
    : \9 N, _$ D0 J! S4 J/ i
52. *                                          宏定义

53. *********************************************************************************************************
    * ?& ^$ c9 J- l7 e7 n
54. */

55. #define LCD_YSIZE 480

56. #define LCD_XSIZE 630
    " y0 f# f1 \1 `, J# i2 X( x3 x
57.

58. /* 定义波形的显示界面区域 600*400 */
    1 u" O, H5 |/ Z
59. #define DSOSCREEN_STARTX     40     /* 波形显示的X起始位置 */
    % ?2 @$ O: Q: F% D2 ]* Y# k
60. #define DSOSCREEN_STARTY     40            /* 波形显示的Y起始位置 */
    ( n# {( b; ~# i  j) ~7 _! F
61. #define DSOSCREEN_ENDX      639     /* 波形显示的X结束位置 */
    ! i& k  A1 q! Y, L* o
62. #define DSOSCREEN_ENDY      439     /* 波形显示的Y结束位置 */
    9 N  t4 L- o9 f. s8 }4 m2 F
63. #define DSOSCREEN_LENGTH    600     /* 波形显示的Y结束位置 */
    0 H, Y; D# D$ f9 w0 ?
64.

65. #define ATT_COUNT                10      /* 定义支持的10种幅值单位 */
    4 a. B" D0 T$ ]2 |4 s
66.

67. #define TIME_COUNT                21      /* 定义支持的21种采样率 */

68.

69. #define WM_TextUpDate  WM_USER + 1  /* 自定义一个回调函数的消息，用于界面数据的更新 */

70.

71. /*

72. *********************************************************************************************************

73. *                                          变量

74. *********************************************************************************************************
      S) b# m" C: q" o8 E- d4 v! J
75. */

76. extern const char *g_AttText[];                  /* 10种幅度单位 */
    # [/ i0 A* T3 A& r, P3 c
77. extern const char *g_TimeTable[];                /* 采样率，从2Msps到1Ksps 对应的时基 */
    ; q! ^1 Q% ]: R: |
78. extern const char *g_MeasureTable[];             /* 示波器当前实际支持的测量值 */
    $ @: f3 O/ f, z% ]8 K7 x
79. extern const uint16_t g_CursorUintTable[][2];    /* 测量游标数据显示格式 */
    ; |6 g9 o% t% \* ~
80. extern const uint16_t g_AttTable[ATT_COUNT][2];  /* 采样率衰减倍数表 */
    - z2 w+ z) K# [  \# p
81.
    . h% X) E3 j6 l, ~6 z
82. extern GUI_RECT rClient;       /* 用于显示示波器的logo */

83. extern GUI_RECT rRunMode;      /* 用于显示运行状态，运行和暂停 */
    ) Y" }+ s! G2 o
84. extern GUI_RECT rTrigMode;     /* 用于显示触发模式，自动触发和正常触发 */
    $ B( P. N/ f( l" i; I+ Q" R
85. extern GUI_RECT rTrigValue;    /* 用于显示自动和正常的触发数组 */
    8 m+ J8 D' e7 F" `: p
86. extern GUI_RECT rButState;     /* 当前按键需要调节的状态 */

87. extern GUI_RECT rRefPos;       /* 示波器最左侧波形参考的位置区域 */
    6 i* p: j1 z8 s2 D
88. extern GUI_RECT rTrigPos;      /* 6KB数据查询  */

89.

90. extern const GUI_POINT aPointsTrigBrowser[3];  /* 6k数据中，波形显示的起始位置 */
    1 W' b: Z+ n" U  Y9 O5 o
91. extern const GUI_POINT aPointsTrig[7];         /* 波形显示区右侧边上触发值箭头 */
    + ]- {! R# s5 _4 x, y
92. extern const GUI_POINT aPoints[5];             /* 波形显示区左侧边上波形显示的参考位置 */
    3 d' R+ F' K: c
93.

94. extern uint8_t  g_ucLineStyle;  /* 默认是实线绘制波形 */
    * d' `3 ?& J0 |  S
95. extern int8_t  Ch1AmpId;        /* 从g_AttText中选择每个方格表示的幅值 */

96. extern int8_t  TimeBaseId;      /* 选择相应采样率 */
    ) ?" }) {  w  E4 J
97.

98. extern uint8_t g_ucMeasureFlag[30];  /* 示波器支持的30种测量值标志 */
    0 j7 e( }1 k; u0 Q5 X
99.
    * a& L; ~1 Y$ X8 Q% n
100. /* 存储平均值，峰峰值，频率，最小值和最大值的变量 */
     , x8 I( B) m' }) `9 v3 A) G
101. extern float32_t   g_WaveMean;
     % Z' B# z5 v  C
102. extern float32_t   g_WavePkPk;
     7 i1 e! ~2 u3 _/ c
103. extern float32_t   g_WaveFreq;
     . L6 K6 c, c( x% A. H1 k- B, [+ p
104. extern float32_t   g_WaveMax;

105. extern float32_t   g_WaveMin;

106.
     ) p& N! y5 V$ S: V" M* `
107. /* 用于水平测量和垂直测量游标，下面是初始化的默认值 */

108. extern uint16_t g_usCursorStep;

109. extern int16_t  g_sCursorHA;

110. extern int16_t  g_sCursorHB;
     - F; h/ z9 K+ W' t! U
111. extern int16_t  g_sCursorVA;

112. extern int16_t  g_sCursorVB;
     + }" z6 h+ J: n% W# v
113. extern float32_t  g_WaveCursorA;

114. extern float32_t  g_WaveCursorB;
     7 K# O% H0 ^( u  x
115.

116. extern uint8_t hWinRunStopFlag;  /* 0:表示运行，1：表示暂停 */
     , i2 z; \+ m# u% Q
117.
     , H; Y, ]; [+ Z
118. extern uint16_t TriggerFlag;     /* 0：用于自动触发，1,2：用于普通触发 */

119.
     & j# m0 e% l8 `4 D
120. /* 用于水平测量和垂直测量游标 */
     ( ?0 M4 U8 `) B5 I" p# I
121. extern uint16_t  g_usTriPos;

122. extern uint16_t  g_usTriStep;
     / u- T# Y1 }1 B& ]  i* n2 E. B' n
123. extern int16_t   g_usCurTriPos;

124. extern int16_t   g_usCurTriStep;
     5 O5 h& ]/ k* c$ @& [$ R
125. extern float32_t g_ufTrigValue;

126. extern uint16_t  g_usTrigValue;

127. extern uint32_t  g_ulTrigTimeLine;
     , V! K5 e- n$ w* V5 |7 s
128.
     & i  }0 G. I- ^8 S+ m  P1 C
129.
     / U% u, Q# ?$ H. I
130. extern uint16_t  g_usRefPos;          /* 左侧的参考位置，默认开机后是中间位置 */

131. extern uint8_t hWinButStateFlag;      /* 8种按键功能状态 */

132. extern uint16_t g_usWaveBuf[1024*6];  /* 示波器缓存 */

133. extern uint16_t g_usWaveBuf1[1024*6];
     + D  V8 e6 ^  J# |) r
134.

135. extern uint8_t hWinCoursorFlag;     /* 0:不显示测量窗口，1：显示测量窗口 */

136. extern uint8_t  g_ucFFTDispFlag;    /* FFT波形显示，0：表示显示，1：表示不显示 */
     0 L. A, J$ d; C  Y) b% S
137. extern uint8_t  g_ucFirFlter_Step100KHz;   /* 0：表示不执行滤波，1：表示100KHz，2：表示200KHz，，以此类推 */
     6 e" Z) U! s% `7 S1 `
138. extern uint8_t  g_ucFirFlter_Step10KHz;    /* 0：表示不执行滤波，1：表示10KHz， 2：表示20KHz，，以此类推 */
     " n9 [4 E6 g4 y& s8 c# G9 _. ?
139. extern uint8_t  g_ucFirFlter_Step1KHz;     /* 0：表示不执行滤波，1：表示1KHz，  2：表示2KHz，，以此类推 */
     + d$ e6 n4 L& {3 b7 i; G: s
140. extern uint8_t  g_ucWaveRefreshFlag;       /* 0：表示不执行波形区域的刷新，1：表示执行波形区域的刷新 */

141. /*

142. *********************************************************************************************************

143. *                                          fatfs
     & S7 E; Q- w; g- h9 h
144. *********************************************************************************************************
       m* v! E1 ]5 d9 ]
145. */

146. /* 供外部文件调用的fatfs变量 */

147. extern FRESULT result;

148. extern FIL file;
     " Y" N' V4 ?* y: Q9 X& @- \0 ?/ K
149. extern FILINFO finfo;

150. extern DIR DirInf;

151. extern UINT bw;

152. extern FATFS fs;

153. extern FATFS fs_nand;

154. extern FATFS fs_usb;

155. extern char *_acBuffer2;
     " r) i1 n5 Q% x. ^; a, ]9 [( Z# c
156.

157. /* BMP图片生成 */
     3 v. c1 @( X$ \1 ?- Q
158. extern void _WriteByte2File(U8 Data, void * p);

159.

160. /* 用于BMP图片的显示 */

161. uint8_t  _ShowBMP(const char * sFilename);
     0 i; a6 w4 R1 G+ E# a  Q
162.
     - Z* B4 q* A  ^) @0 X
163. /*
     1 L. j( g$ z- X# T$ a3 G/ V$ c
164. *********************************************************************************************************

165. *                                          窗口句柄

166. *********************************************************************************************************
     ! Y/ y& n% O. v& ^
167. */
     1 @+ ]# D6 W+ A1 @
168. extern WM_HWIN hWinAmp;         /* 用于显示幅度的窗口 */
     # v. s; k! k; V! {; G& w
169. extern WM_HWIN hWinStatus;      /* 用于显示频率，平均值，峰峰值，最大值等信息 */

170. extern WM_HWIN hWinScale;       /* 用于显示采样率 */

171.

172. /* 8个按钮句柄 */
     $ e! @) _: U( l+ z
173. extern BUTTON_Handle hButton0;
     . n5 ^+ [& C. M, {
174. extern BUTTON_Handle hButton1;

175. extern BUTTON_Handle hButton2;

176. extern BUTTON_Handle hButton3;

177. extern BUTTON_Handle hButton4;
     7 k7 D6 P. m3 ^
178. extern BUTTON_Handle hButton5;

179. extern BUTTON_Handle hButton6;

180. extern BUTTON_Handle hButton7;

181.

182. /*
     + c: y# f& R8 N
183. *********************************************************************************************************
     4 r- r- K9 _: l8 t
184. *                                          供外部文件调用的函数

185. *********************************************************************************************************
     0 q+ J( _" F  D/ H; I9 C$ t! O& Q
186. */

187. /* 创建幅度，时基和状态窗口 */

188. extern WM_HWIN CreateWindowAmplitude(void);
     . t) w) ^; F. ]0 @' y( {8 X
189. extern WM_HWIN CreateWindowScale(void);

190. extern WM_HWIN CreateWindowStatus(void);
     + a# s1 Q7 A1 |  b
191.
     + T- P7 q9 a0 J/ a( D
192. /* 示波器界面初始化 */

193. extern void DSO_Init(uint8_t ucCreateFlag);

194.
     * l5 g8 P: k$ J8 ?8 F4 g. _% X
195. /* 按钮创建的对话框 */

196. extern WM_HWIN DSO_CreateMeasureDlg(void);

197. extern WM_HWIN DSO_CreateInspectorDlg(void);
     + q' V9 P# h- \: s, t
198. extern WM_HWIN DSO_CreateAcquireDlg(void);
     ' H& I6 F* ]6 g5 u2 W! ?1 Z" v3 Z
199. extern WM_HWIN DSO_CreateTrigerDlg(void);

200. extern WM_HWIN DSO_CreateMathDlg(void);
     ; d+ {* c0 E  @# [1 J; W, P
201. extern WM_HWIN DSO_CreateSettingsDlg(void);

202. extern WM_HWIN DSO_CreateDacDlg(void);
     0 T6 Y" {6 U9 ~) B" e- X
203. extern WM_HWIN DSO_CreateReturnDlg(void);
     % D  c8 i! w! z- G" B
204.
     ) ?+ u* q+ o5 g
205. /* 示波器界面绘制 */
     % o4 y$ v& T) ?
206. extern void DSO_DrawBakFrame(void);

207. extern void DSO_DrawCursorH(void);

208. extern void DSO_DrawCursorV(void);

209.

210. /* Fir 滤波 */

211. extern void DSO_FirFilter_Step100KHz(void);
     ; F( n3 M1 D! f+ G
212. extern void DSO_FirFilter_Step10KHz(void);
     2 x  o! V0 k" ^: p/ S5 x% [  a1 @
213. extern void DSO_FirFilter_Step1KHz(void);
     & B( X; X2 J' ~. K- {
214. #endif
     7 e  J7 d' C; r; \5 H
215.
     5 Q5 C! Y0 N& s9 n
216. /***************************** 安富莱电子 www.armfly.com (END OF FILE) *********************************/

复制代码

6 s1 N! Q, ]2 y+ D& t: _$ I/ L45.2.3 App_SysFunction.c—界面截图

这个文件主要是示波器界面截图。实现截图的主要函数如下：

1. /*
   : V/ u- p- T# w* Z
2. *********************************************************************************************************
   0 b$ r) h( L! W
3. *        函 数 名: _WriteByte2File()
   4 j& i/ j6 n+ ?7 {* d% Q6 T
4. *        功能说明: 写文件到SD卡或者其他存储介质

5. *        形    参：Data 要写的数据， p 指向FIL类型变量
   4 V* F( `* @7 [
6. *        返 回 值: 无
   ( s2 g6 a$ t! E% j" B  @2 V; b
7. *********************************************************************************************************
   + @# z' t6 F3 x6 u- d' S- b5 T% ]
8. */
   ) o  q- t( m. D8 F! m5 m
9. void _WriteByte2File(U8 Data, void * p)

10. {

11. result = f_write (p, &Data, 1, &bw);
    8 {) o1 [$ \  O: L; V9 o) p5 j
12. }

复制代码

这个函数是被emWin函数GUI_BMP_Serialize所调用。

9 r/ x2 V* l! {4 J# Q
0 S/ Z3 Z- h$ D8 P

45.2.4 DSO_Init.c—初始化

    这个文件里面的函数DSO_Init()主要是实现示波器整个界面的初始化，初始化内容如下：

1. /*
   & q4 ]% f* n& j* s6 [+ x
2. *********************************************************************************************************

3. *        函 数 名: DSO_Init
   1 a9 i! n; i+ }6 V) @3 v. u
4. *        功能说明: 示波器主界面初始化
   5 h8 J7 c" b  P2 Y
5. *        形 参：ucCreateFlag 1:表示需要创建按键和窗口等。

6. * 0:不需要创建。
   4 N& l4 r6 K' e* r
7. *        返 回 值: 无
   7 f' t. @% Z8 t$ N
8. *********************************************************************************************************
   % B7 ?/ d) k6 J# A0 L2 ]
9. */

10. void DSO_Init(uint8_t ucCreateFlag)

11. {

12. char buf[10];
    ; p: y9 x; ^* }* h. ?
13. uint32_t ulTrigPos;
    " G3 M" `" l* {  ~: Z  d, c8 {
14. /* 第1步：刷新背景*********************************************************************/

15. GUI_SetBkColor(0x905040);
    & G. j5 P3 T' n' \
16. GUI_Clear();
    ! Q" f% `2 F$ a
17. /* 第2步：显示基本的信息***************************************************************/
    * c* k% \, ?# z' F8 A  @( J9 Q
18. GUI_SetColor(GUI_WHITE);
    1 b. f+ {+ |( g$ B. ?
19. GUI_SetFont(&GUI_Font8x16x1x2);

20. GUI_DispStringInRect("Eric2013", &rClient, GUI_TA_HCENTER | GUI_TA_VCENTER);

21. /* 按键K2 :设置波形显示运行或暂停 */
    3 r' T, W, R$ I  b/ w! X
22. if(hWinRunStopFlag == 0)

23. {

24. GUI_DispStringInRect("Run", &rRunMode, GUI_TA_HCENTER | GUI_TA_VCENTER);

25. }
    4 u; ]+ w0 E4 q* i
26. else

27. {
    * g' K, z" W. c
28. GUI_DispStringInRect("Stop", &rRunMode, GUI_TA_HCENTER | GUI_TA_VCENTER);
    4 J6 C5 I! H  e) \
29. }

30. /* 按键K3 :设置普通触发方式或自动触发 */
    + ?+ H5 s. Z4 a  l; o5 r( ]# d
31. if(TriggerFlag == 0)
    $ H9 M9 P3 B& L9 X
32. {

33. GUI_DispStringInRect("Auto", &rTrigMode, GUI_TA_HCENTER | GUI_TA_VCENTER);
    0 r* j  D: {* ^8 b# m. H6 S
34. }
    % q( _4 Q; N. Y9 J$ y& K, B
35. else

36. {

37. GUI_DispStringInRect("Trig", &rTrigMode, GUI_TA_HCENTER | GUI_TA_VCENTER);
    ! L9 U6 J* q' d) f* c3 A
38. }
    3 T9 m% j7 ~$ w/ S8 J6 `8 t9 R6 |# D
39. /* 第3步：显示自动触发的触发电压**********************************************************/

40. g_ufTrigValue = 240 - g_usTriPos;

41. g_ufTrigValue = g_ufTrigValue * g_AttTable[Ch1AmpId][1] / 50000;

42. sprintf(buf, "%5.3fV", g_ufTrigValue);
    1 `7 F: o, {0 |% Q6 h
43. GUI_DispStringInRect(buf, &rTrigValue, GUI_TA_HCENTER | GUI_TA_VCENTER);

44. /* 显示上升沿触发的标志 */

45. GUI_DrawHLine(rTrigValue.y1-10, rTrigValue.x0+10, rTrigValue.x0 + 19);

46. GUI_DrawLine(rTrigValue.x0 + 19, rTrigValue.y1-10, rTrigValue.x0+30, rTrigValue.y0+8);
    2 |3 {: h5 }  m7 @) H7 i4 o
47. GUI_DrawHLine(rTrigValue.y0+8, rTrigValue.x0+31, rTrigValue.x0 + 41);

48. /* 第4步：设置摇杆按键的调节状态，并将其显示出来******************************************/

49. if(hWinButStateFlag == 0)
    1 t. n. i) k* ]
50. {
    , ]: {! l8 D9 D# O! A
51. GUI_DispStringInRect("ChangeSampleFreq", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);
    # H- N( N( I2 p/ [/ B
52. }

53. else if(hWinButStateFlag == 1)
    , z; Q. M# u! K* g$ a: U4 t
54. {
    , Q" `5 {- P4 H: |* q, _4 d
55. GUI_DispStringInRect("ChangeAmplitude", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

56. }
    5 x" e  q, r9 \+ v# _3 }& ~
57. else if(hWinButStateFlag == 2)
    8 i9 ?0 j* a+ \' _1 M% j
58. {
    ! q0 D8 w. T. L* s/ Z
59. GUI_DispStringInRect("ChangeRefPos", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

60. }

61. else if(hWinButStateFlag == 3)

62. {

63. GUI_DispStringInRect("ChangeCursorVA", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);
    0 |# _8 }: N- T7 o1 x
64. }

65. else if(hWinButStateFlag == 4)
    6 I! V- l6 s- T, l* _) s: e. R
66. {
    ) q- j2 L. o4 k2 R* E. f! V
67. GUI_DispStringInRect("ChangeCursorVB", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);
    3 R4 Z% `3 |* D1 o4 h
68. }
    5 W( P$ Z/ S4 d8 a$ N0 d5 c+ `( m5 V
69. else if(hWinButStateFlag == 5)

70. {

71. GUI_DispStringInRect("ChangeCursorHA", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

72. }
    " o) |4 ^* q4 W: T
73. else if(hWinButStateFlag == 6)

74. {

75. GUI_DispStringInRect("ChangeCursorHB", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);
    & }3 f! r* C) U
76. }
    * n- ^0 D% U( W1 E+ m7 J4 P: ]
77. else if(hWinButStateFlag == 7)

78. {

79. GUI_DispStringInRect("ChangeTrigger", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);
    1 @7 N; G4 Y3 ?! L$ C6 ]
80. }
    : d7 z, w, i% _
81. /* 第5步：实现波形的放缩***************************************************************/
    ' m, ~: O- G; @- k( `7 }  m! e6 Q
82. GUI_SetBkColor(GUI_BLACK);

83. GUI_ClearRect(210, 6, 470, 33);
    9 z) P$ O* n$ M& D
84. GUI_SetColor(GUI_YELLOW);

85. GUI_DrawHLine(20,220, 220+239);
    ' I8 u4 Z: h  x9 H4 I9 L- j2 I
86. GUI_DrawHLine(21,220, 220+239);

87. GUI_SetColor(0x0040f0);
    : i- `* G% j  g* y6 h4 E3 s  B6 h3 A
88. /* 自动触发模式 */

89. if(TriggerFlag == 0)

90. {

91. ulTrigPos = (g_usCurTriStep + g_usCurTriPos) * 240;

92. }

93. /* 普通触发模式 */
      i* i( F- ]8 H
94. else

95. {
    ! D) o5 A0 C- v* a, [: g2 D
96. ulTrigPos = (2772 + g_usCurTriStep)*240;
    1 |: t; ^" H4 ]$ a
97. }

98. /* 根据上面求得数据的触发位置来更新屏上的触发图标位置 */

99. ulTrigPos = ulTrigPos / 6144;

100. GUI_FillPolygon(&aPointsTrigBrowser[0], GUI_COUNTOF(aPointsTrigBrowser), ulTrigPos+220, 13);

101. /* 记录专门的触发位置 */

102. GUI_SetColor(GUI_RED);
     4 O) _6 y: F5 I: l: b8 T
103. GUI_DrawPixel(326, 20);

104. GUI_DrawPixel(326, 21);
     % j) \4 d8 ~2 U
105. GUI_DrawPixel(327, 20);
     % F5 A) L9 b- a6 w- {' y
106. GUI_DrawPixel(327, 21);

107. GUI_DrawPixel(328, 20);
       S" ~- Q2 B+ x2 }+ T; p
108. GUI_DrawPixel(328, 21);
     * T9 `9 d: B7 I3 H7 o
109. GUI_DrawPixel(329, 20);
     $ w' ~% D! H. _( K% S* U- l
110. GUI_DrawPixel(329, 21);

111. GUI_DrawPixel(330, 20);
     ' F" o0 P* h1 T/ o2 K3 R
112. GUI_DrawPixel(330, 21);

113.

114. /* 第6步：波形显示区的边框*************************************************************/
     , ]0 _  \& {8 m# P/ L3 C' c9 G
115. GUI_SetColor(0XEBCD9E);
     , g5 X+ D3 J( X+ f4 T$ H' }
116. GUI_DrawRect(DSOSCREEN_STARTX - 1, /* Upper left X-position. */

117. DSOSCREEN_STARTY - 1, /* Upper left Y-position. */
     % U. q! @. z! [6 x9 X  D
118. DSOSCREEN_ENDX + 1, /* Lower right X-position. */
     . z$ S. }: u: z9 O
119. DSOSCREEN_ENDY + 1); /* Lower right Y-position. */
     3 i' l, ^, i- Q8 Q6 P
120.

121. GUI_SetColor(0XB37F63);

122. GUI_DrawRect(DSOSCREEN_STARTX - 2, /* Upper left X-position. */

123. DSOSCREEN_STARTY - 2, /* Upper left Y-position. */

124. DSOSCREEN_ENDX + 2, /* Lower right X-position. */

125. DSOSCREEN_ENDY + 2); /* Lower right Y-position. */
     / u; z" S5 a+ Y4 B
126.
       r6 x: H( h# ]# l7 j2 A
127. /* 根据需要是否需要重新创建按键和窗口 */
     . p+ ?* s' q6 f6 @" ^8 a2 D
128. if(ucCreateFlag == 1)
     ( G2 Q: y" L9 ?9 r4 R6 k7 L2 D, z
129. {
     + c: r$ S/ O8 h( f" O8 f. G& w9 |
130. /* 第7步：创建状态窗口*************************************************************/
     : Z8 Y7 b5 ?4 u" i
131. hWinAmp = CreateWindowAmplitude();
     0 e+ M5 Z* \2 I* P3 h; X/ d* O6 d
132. hWinStatus = CreateWindowStatus();

133. hWinScale = CreateWindowScale();

134. /*
     6 @' V; f3 W* g$ U2 E
135. * 创建定时器，其功能是经过指定周期后，向指定窗口发送消息。

136. * 该定时器与指定窗口相关联。
     2 e4 V4 [1 z' q6 m0 |
137. */
     $ W+ i% ?9 C" {8 e7 ?$ v- D
138. WM_CreateTimer(hWinStatus, /* 接受信息的窗口的句柄 */
     0 @) }- O! J4 L/ {
139. 0, /* 用户定义的Id。如果不对同一窗口使用多个定时器，此值可以设置为零。 */

140. 500, /* 周期，此周期过后指定窗口应收到消息*/

141. 0);         /* 留待将来使用，应为0 */

142.
     $ P. Y: q$ y' g
143. /* 第6步：创建需要的按钮*************************************************************/

144. hButton0 = BUTTON_Create(670, 40, 100, 45, GUI_ID_BUTTON0, WM_CF_SHOW);

145. BUTTON_SetText(hButton0, "Measure");
     - U% s: ^- ^8 q; D! e  h, R
146. BUTTON_SetFont(hButton0, &GUI_Font20B_ASCII);
     4 \9 E$ P. M! o6 @1 N3 ~
147.
     % V2 U9 D1 \1 U: g, K
148. hButton1 = BUTTON_Create(670, 90, 100, 45, GUI_ID_BUTTON1, WM_CF_SHOW);
     " o* Z( b! F) i2 Y$ ^# ?& Y  y) g% v
149. BUTTON_SetText(hButton1, "Inspector");

150. BUTTON_SetFont(hButton1, &GUI_Font20B_ASCII);
     & }/ f$ E2 j# S8 H* t
151.
     ! f+ N) y1 r3 I- N9 d
152. hButton2 = BUTTON_Create(670, 140, 100, 45, GUI_ID_BUTTON2, WM_CF_SHOW);
     ' j+ |4 z' n$ G5 h. `- q' L% w
153. BUTTON_SetText(hButton2, "Acquire");
     5 [0 l2 S3 m! H9 @8 Q* L
154. BUTTON_SetFont(hButton2, &GUI_Font20B_ASCII);
     ! c3 j2 |2 z- ?0 B& Z9 ]
155. hButton3 = BUTTON_Create(670, 190, 100, 45, GUI_ID_BUTTON3, WM_CF_SHOW);
     ( a5 m6 f( X; t0 G. X* Z9 p: C
156. BUTTON_SetText(hButton3, "Trigger");
     + F" J0 v2 }+ J6 C# @6 C
157. BUTTON_SetFont(hButton3, &GUI_Font20B_ASCII);
     ! A6 O! |6 c3 o4 ], q  h; N
158.
     ! ], i! I. Z# E) E
159. hButton4 = BUTTON_Create(670, 240, 100, 45, GUI_ID_BUTTON4, WM_CF_SHOW);

160. BUTTON_SetText(hButton4, "Math");
     - v' F) F9 Z3 d$ G5 F9 U
161. BUTTON_SetFont(hButton4, &GUI_Font20B_ASCII);

162. hButton5 = BUTTON_Create(670, 290, 100, 45, GUI_ID_BUTTON5, WM_CF_SHOW);

163. BUTTON_SetText(hButton5, "Settings");
     8 G5 s% N  H# Y5 H3 A3 W3 d; _
164. BUTTON_SetFont(hButton5, &GUI_Font20B_ASCII);

165.

166. hButton6 = BUTTON_Create(670, 340, 100, 45, GUI_ID_BUTTON6, WM_CF_SHOW);

167. BUTTON_SetText(hButton6, "DAC");
     + Z# d6 q" v# j3 l
168. BUTTON_SetFont(hButton6, &GUI_Font20B_ASCII);
     ' N# z! f; L* L: d
169. hButton7 = BUTTON_Create(670, 390, 100, 45, GUI_ID_BUTTON7, WM_CF_SHOW);
     ; F* `- M! z3 B: N# ?# b6 N
170. BUTTON_SetText(hButton7, "Return");
     ' \1 Z5 D+ v1 N: e9 g3 b
171. BUTTON_SetFont(hButton7, &GUI_Font20B_ASCII);

172. }
     # E) I: E, |" c
173. /* 第8步：显示参考坐标*************************************************************/

174. GUI_SetColor(GUI_YELLOW);

175. GUI_FillPolygon(&aPoints[0], GUI_COUNTOF(aPoints), 5, g_usRefPos);
     ( A; V4 ~8 j# j0 d% \2 e$ c0 S
176. GUI_SetColor(GUI_BLACK);

177. GUI_SetFont(&GUI_Font24_ASCII);
     0 A# C9 D& s$ w0 L+ X$ O+ H7 H
178. GUI_SetTextMode(GUI_TEXTMODE_TRANS);

179. GUI_DispCharAt('1', 10, g_usRefPos - 10);

180. }

复制代码

1 Y9 m  p8 o2 Z# j+ R

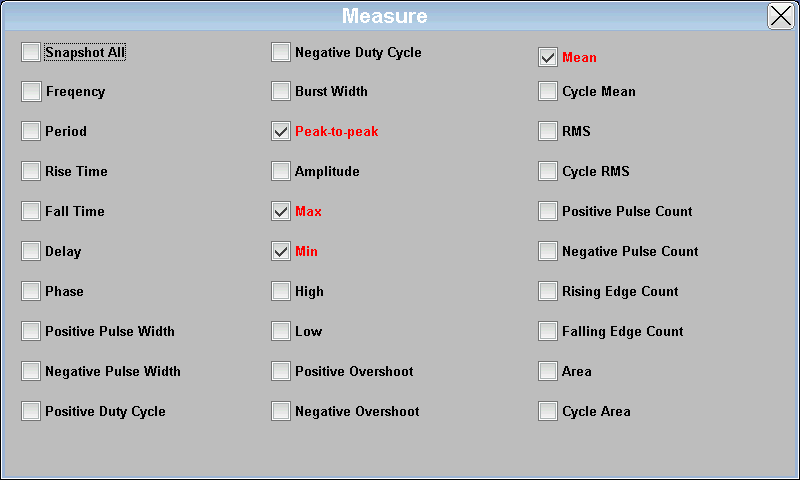

. v7 f  Q! z& m) G45.2.5 DSO_MeasureDlg.c—测量对话框

    这个文件主要用创建如下对话框：

45.2.6 DSO_InspectorDlg.c—对话框

    这个文件主要用创建如下对话框，此文件实现的对话框还未开发，留待以后升级使用：

* T) n0 X2 e, ~45.2.7 DSO_AcquireDlg.c—对话框

    这个文件主要用创建如下对话框，此文件实现的对话框还未开发，留待以后升级使用：

0 v9 R+ i1 u8 g/ I: Z5 ]) G7 r45.2.8 DSO_TriggerDlg.c—对话框

    这个文件主要用创建如下对话框，此文件实现的对话框还未开发，留待以后升级使用：

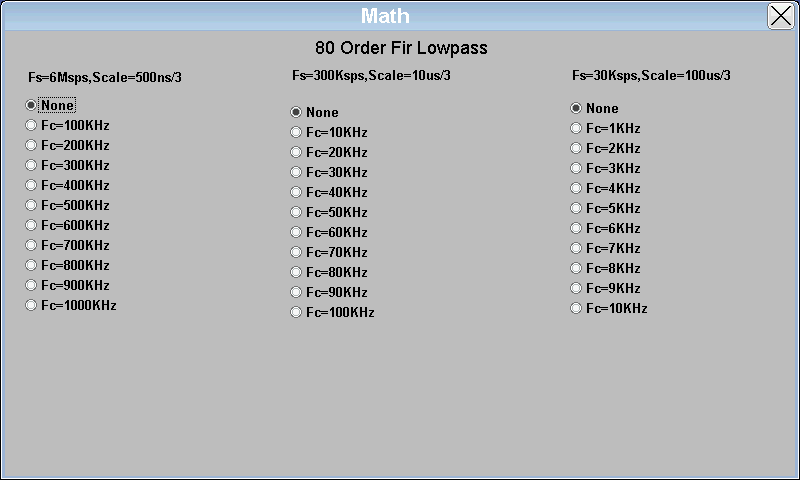

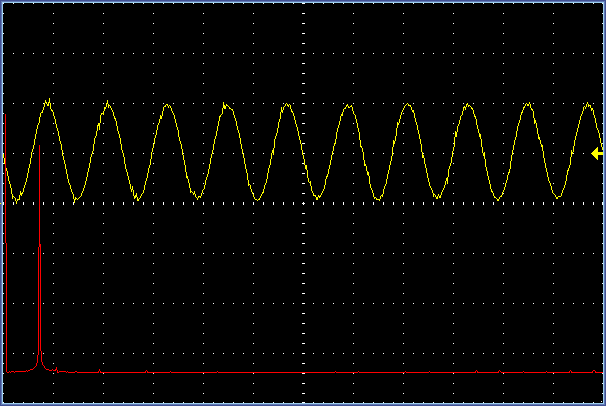

8 h; m* m! U+ ]" P45.2.9 DSO_MathDlg.c—Fir低通滤波器设置对话框

    这个文件主要用于Fir低通滤波器的截止频率配置，创建对话框如下：

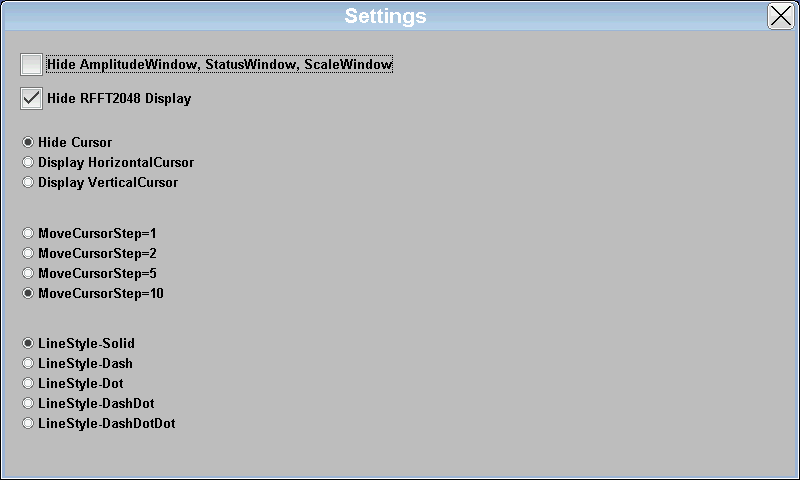

45.2.10 DSO_SettingsDlg.c—设置对话框

    这个文件主要用于设置对话框的创建。

) q6 q* Q7 W+ Y' b5 w  g45.2.11 DSO_DacDlg.c—对话框

    这个文件主要用创建如下对话框，此文件实现的对话框还未开发，留待以后升级使用：

+ Y( ?" x8 x8 o4 c4 ?4 O2 b1 p3 l# c45.2.12 DSO_ReturnDlg.c—对话框

    这个文件主要用创建如下对话框，此文件实现的对话框还未开发，留待以后升级使用：

45.2.13 DSO_DrawBakFrame.c—绘制波形区的虚线方格

    这个文件用于创建如下虚线方格（不包括波形显示）：

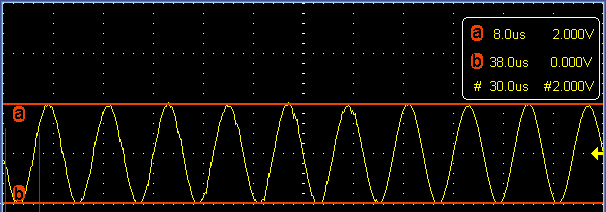

" w7 M3 e6 i7 E$ X9 K) L3 i45.2.14 DSO_DrawCursorH.c—水平测量游标

    这个文件用于创建如下水平测量游标：

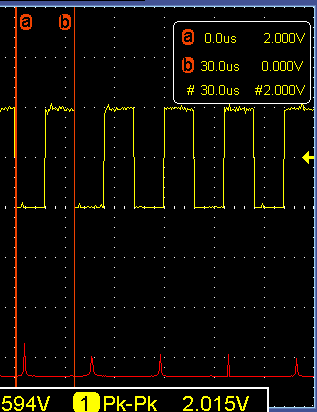

45.2.15 DSO_DrawCursorV.c—垂直测量游标

    这个文件用于创建如下垂直测量游标：

" B3 J) {- ?( ~. c9 ]+ X, O. `

45.2.16 DSO_AmplititudeWindow.c—幅值窗口

    这个文件用于创建如下窗口：

45.2.17 DSO_ScaleWindow.c—时基窗口

    这个文件用于创建如下窗口：

  W& \3 f! M  L7 Y

45.2.18 DSO_StatusWindow.c—测量值窗口

    这个文件用于创建如下窗口：

( b4 r3 y" Q: X( P* V! Z

45.2.19 DSO_FirFilter_Step1KHz—Fir低通滤波

45.2.20 DSO_FirFilter_Step10KHz—Fir低通滤波

45.2.21 DSO_FirFilter_Step100KHz—Fir低通滤波

    上面的三项主要用于Fir低通滤波器的实现。

45.3 DAC实现方波的输出

    DAC输出方波的配置要注意初始化的顺序，顺序错误了，方波是无法输出的，还有就是不用的MDK优化等级，DAC配置时的顺序也不一样，这个应该是DAC库的一个bug。

1. /*

2. *********************************************************************************************************
   - J5 j& U; X: C  c+ N5 l4 `4 W
3. *        函 数 名: bsp_InitDAC
   5 h+ @, Y+ I5 ?9 y+ }+ t& g+ `5 [
4. *        功能说明: DAC初始化

5. *        形    参: 无
   0 S6 b( [# W1 L8 L7 p* X* w% U
6. *        返 回 值: 无
   ) R3 n& q8 f4 y% B4 ~
7. *********************************************************************************************************

8. */

9. void bsp_InitDAC(void)

10. {

11.     uint8_t i;

12.

13. /* 用缓存放一个周期的方波 */
    * t# a; q0 \9 f5 ]+ z( W4 I
14. for(i =0; i < 32; i++)

15. {

16. g_usWaveBuff[i] = 0;

17. }

18. for(i =0; i < 32; i++)

19. {
    4 W$ h7 t3 U4 U: q# }% O) l  h1 \
20. g_usWaveBuff[i+32] = 2048;
    % S; o6 b1 Z2 X1 S0 s
21. }
    , n4 d) K- P- _3 i$ b& n9 ]1 k
22. /* MDK优化等级为1的时候，DAC初始化顺序，不同的优化等级，

23.    不同的输出顺序容易操作DAC无法输出波形。
    7 a$ o: A- S. ?4 Y3 q
24.    这个问题要引起大家的特别注意！！。
    6 {; N& ?' a5 Q( g8 z
25. */

26. DAC_Ch1_WaveConfig();
      i! D6 `1 R8 m$ j4 I* Q( K" B
27. DAC_GPIOConfig();
    $ Z: Y2 u3 m) g. F: Y
28.     TIM6_Config();
    6 C4 |$ m4 ^7 B
29. }

复制代码

45.4  ADC实现数据的采集

    ADC的驱动主要注意两个问题，一个是ADC数据采集的关闭或者开启一定要保证同步，要不会出现采集数据的混乱，还有就是由于没有使用官方的3ADC快速交替采样，官方的快速交替采用使用定时器触发采集出的数据效果不好，抖动较大(特别是使用定时改变不同的采样频率时) 。现在采用的每个ADC都是用定时器单独的触发，并把触发数据分开，分成三等分，每个时刻实现一个ADC的触发。

1. /*

2. *********************************************************************************************************

3. *        函 数 名: TIM1_Config
   2 a4 {% y' v/ h
4. *        功能说明: 配置定时器1，用于触发ADC1，ADC2和ADC3。

5. *             当外部触发信号被选为ADC规则或注入转换时，只有它的上升沿可以启动转换。

6. *        形    参: 无
   . v  d% x* }' r) i$ i5 j0 W9 X# Y+ x, _
7. *        返 回 值: 无

8. *********************************************************************************************************
   2 Y1 y6 s8 f# M6 O# Y- [' T
9. */
   6 n, v5 I; e& U5 k4 I0 C
10. static void TIM1_Config(void)

11. {
    8 l3 J* e, C$ c- Y5 e8 Z
12.     TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;

13.     TIM_OCInitTypeDef  TIM_OCInitStructure;

14.

15. /* 使能定时器1 */

16.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);

17.

18. /* 先禁能再配置 */

19.     TIM_Cmd(TIM1, DISABLE);

20.     /*

21.      ********************************************************************************
    , v# V8 o" Q- y. f7 Y
22.     system_stm32f4xx.c 文件中 void SetSysClock(void) 函数对时钟的配置如下：
      }$ r4 t" N) b
23.
    ; Z" I& e" G+ A1 M" f# l
24.     HCLK = SYSCLK / 1     (AHB1Periph)

25.     PCLK2 = HCLK / 2      (APB2Periph)
    1 ?' ]5 R  t, T1 ]; B$ p+ a
26.     PCLK1 = HCLK / 4      (APB1Periph)

27.
    " V7 j3 H' B* x* [8 c
28.     因为APB1 prescaler != 1, 所以 APB1上的TIMxCLK = PCLK1 x 2 = SystemCoreClock / 2;
    $ f. l- ^, E$ w! }& S! M' Y. X
29.     因为APB2 prescaler != 1, 所以 APB2上的TIMxCLK = PCLK2 x 2 = SystemCoreClock;

30.

31.     APB1 定时器有 TIM2, TIM3 ,TIM4, TIM5, TIM6, TIM7, TIM12, TIM13, TIM14
    # u! N6 k5 j( m$ ?) g# W
32.     APB2 定时器有 TIM1, TIM8 ,TIM9, TIM10, TIM11
    4 l, e/ N; G# Q1 ^
33.

34.     TIM1 更新周期是 = TIM1CLK / （TIM_Period + 1）/（TIM_Prescaler + 1）
    % C3 @: i6 F1 [: q
35.     ********************************************************************************
    ; X. v% _; S, \0 X; k
36.     */
    ; @0 s) |. k# n3 [$ s
37.     TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);            //初始化定时器1的寄存器为复位值

38.     TIM_TimeBaseStructure.TIM_Period =  168000000/g_SampleFreqTable[TimeBaseId][0] - 1;    TIM_TimeBaseStructure.TIM_Prescaler = g_SampleFreqTable[TimeBaseId][1]-1;    TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;                        //CR1->CKD时间分割值

39.     TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;     //CR1->CMS[1:0]和DIR定时器模式 向上计数

40.     TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);
    $ T- W  d  d( J+ t
41.
    1 P: k$ V3 i9 `; d
42.     /**************ADC1的触发***********************************************/
    " V5 s, M+ B! G; H: }$ E
43.     TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;                TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;      //CCER 输出使能
    # n* M; p! t( R
44.     TIM_OCInitStructure.TIM_Pulse = TIM_TimeBaseStructure.TIM_Period/3;    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;               //CCER输出极性设置
    $ n5 O7 b% ~( R$ A' ~# c& u
45.     TIM_OC1Init(TIM1, &TIM_OCInitStructure);

46. /**************ADC2的触发***********************************************/

47. TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;

48.     TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;

49.     TIM_OCInitStructure.TIM_Pulse = TIM_TimeBaseStructure.TIM_Period*2/3;
    0 n# d+ V9 S" ?9 i" O( x7 A3 h
50.     TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;
    - Y/ Y3 a* ~) ~" T! n, G
51.     TIM_OC2Init(TIM1, &TIM_OCInitStructure);
    ; S2 f* `; j4 S% q+ f
52. /**************ADC3的触发***********************************************/

53. TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
    ! c. ?/ {7 ^2 a2 m
54.     TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
    : x+ K3 e  H2 w: j: o( t
55.     TIM_OCInitStructure.TIM_Pulse = TIM_TimeBaseStructure.TIM_Period-1;
    ' U- R( U7 g0 e" E
56.     TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;
    " z( O, c$ M: b# O# F) Y
57.     TIM_OC3Init(TIM1, &TIM_OCInitStructure);
    - k5 t$ S) m5 V
58.     //TIM_OC3PreloadConfig(TIM1, TIM_OCPreload_Enable);         //CMR2 设置预装载使能  更新事件产生时写入有效
    5 p& p& b9 P7 [$ r8 x! X6 _
59.     //TIM_ARRPreloadConfig(TIM1, ENABLE);                              //CR1  设置ARR自动重装 更新事件产生时写入有效

60.     TIM_Cmd(TIM1, ENABLE);

61.     /* 使能PWM输出 */

62.     TIM_CtrlPWMOutputs(TIM1, ENABLE);

63. }

复制代码

下面是DMA的开启和关闭，一定要保证按照如下的顺序进行，且这些函数不能省略一个，要不重新开启DMA数据将无法再次传输。

1. /*

2. *********************************************************************************************************
   - }/ u: D$ }. e. k
3. *        函 数 名: DMA_Open

4. *        功能说明: 使能ADC1，ADC2，ADC3的DMA
   5 E. o# C' e# k. ^7 S
5. *        形    参: 无

6. *        返 回 值: 无
   # C7 ?; d% C' _) O! v6 P
7. *********************************************************************************************************

8. */

9. void ADC_DMA_Open(void)
   ; {; B) r3 f% @# i, G" }
10. {

11.     DMA_InitTypeDef       DMA_InitStructure;

12.

13. /* DMA2 Stream1 channel1 配置用于ADC3 **************************************/
    * Z! B' T% `( Z( X' p9 Y
14.     DMA_DeInit(DMA2_Stream1);

15. DMA_InitStructure.DMA_Channel = DMA_Channel_2;
    2 S4 h+ F1 Q3 D2 V7 \0 {
16. DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)ADC3_DR_ADDRESS;
    2 a3 q. i: S# n- G4 O5 }4 C
17. DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)&ADC3ConvertedValue;

18. DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;
      j7 |. r7 c) n7 w
19. DMA_InitStructure.DMA_BufferSize = 1024*10;
    : N( c+ y7 X1 v" n3 O, Y2 k$ B! o9 R
20. DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;

21. DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
    ! ^3 h3 ^, \4 c0 a3 l* I, u  I. p
22. DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
    3 O1 L8 [. v. e5 d6 p! R1 o
23. DMA_InitStructure.DMA_MemoryDataSize = DMA_PeripheralDataSize_HalfWord;

24. DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;

25. DMA_InitStructure.DMA_Priority = DMA_Priority_High;

26. DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;

27. DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;
    * `" B# \: G; O4 t# p% c. n
28. DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;

29. DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;

30. DMA_Init(DMA2_Stream1, &DMA_InitStructure);

31.     DMA_Cmd(DMA2_Stream1, ENABLE);

32. /* DMA2 Stream2 channel1 配置用于ADC2 **************************************/
    - ^3 [8 m* r: o0 ?2 S
33.     DMA_DeInit(DMA2_Stream2);  /* 在DMA的DMA_Mode_Normal模式，一定要使用这个函数，循环模式可以不用 */
    * f  V0 f2 `. J! ^1 e
34. DMA_InitStructure.DMA_Channel = DMA_Channel_1;
    / g) M, P; [7 l+ _
35. DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)ADC2_DR_ADDRESS;
    9 p; u$ K& o$ j+ }
36. DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)&ADC2ConvertedValue;

37. DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;

38. DMA_InitStructure.DMA_BufferSize = 1024*10;
    7 l- A/ i& s% x8 j% i, L1 Q
39. DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
    0 D4 C5 K  N5 y5 \" X1 F! {
40. DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
    " N2 _* G' |+ d2 ~( x3 ]
41. DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;

42. DMA_InitStructure.DMA_MemoryDataSize = DMA_PeripheralDataSize_HalfWord;
    ) N* F% N. k8 Y- B5 z0 s/ K
43. DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
    , B1 D' A* {* s
44. DMA_InitStructure.DMA_Priority = DMA_Priority_High;
    0 ^! K, h" k/ Z8 v0 L9 H5 L
45. DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;
    + _2 v( h9 A1 Q0 }1 l& `9 h2 A8 x
46. DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;
    1 h. r* i7 R7 E) j; Y
47. DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;

48. DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;
    $ g$ o1 F7 C4 u( |: m- L
49. DMA_Init(DMA2_Stream2, &DMA_InitStructure);

50.     DMA_Cmd(DMA2_Stream2, ENABLE);
    7 Y; U" ^/ O, c2 `
51. /* DMA2 Stream0 channel0 配置用于ADC1 **************************************/

52.     DMA_DeInit(DMA2_Stream0);

53. DMA_InitStructure.DMA_Channel = DMA_Channel_0;
    9 S% y, Q1 u5 M9 x" }
54. DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)ADC1_DR_ADDRESS;

55. DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)&ADC1ConvertedValue;

56. DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;

57. DMA_InitStructure.DMA_BufferSize = 1024*10;
    , B! u( l% P5 ?, E
58. DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;

59. DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;

60. DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;

61. DMA_InitStructure.DMA_MemoryDataSize = DMA_PeripheralDataSize_HalfWord;
    " s; y( J/ k  B) v$ R5 p
62. DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
    5 U; }  \, }) j1 |3 s' a$ L
63. DMA_InitStructure.DMA_Priority = DMA_Priority_High;

64. DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;
    / v( S; n4 K2 Z& Y1 q: t6 b
65. DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;

66. DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;
    ( ^2 c6 L/ B% P8 x
67. DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;
    # Y1 M3 ]4 X6 J) o& Y  G0 o9 Q
68. DMA_Init(DMA2_Stream0, &DMA_InitStructure);

69.     DMA_Cmd(DMA2_Stream0, ENABLE);
    ! [& K! o; y5 M# p) R1 p
70.
    ' t, X8 n; H! l) ^8 v
71. ADC_RegularChannelConfig(ADC3, ADC_Channel_10, 1, ADC_SampleTime_3Cycles);
    ) ~1 Z" B( t6 S6 i/ b1 c
72.
    - t; _  a  \0 L
73. /* 使能 ADC3 --------------------------------------------------------------*/

74. ADC_Cmd(ADC3, ENABLE);

75. ADC_RegularChannelConfig(ADC2, ADC_Channel_10, 1, ADC_SampleTime_3Cycles);

76.

77. /* 使能 ADC2 --------------------------------------------------------------*/
    : S& E, I* u0 J! p
78. ADC_Cmd(ADC2, ENABLE);

79. ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 1, ADC_SampleTime_3Cycles);
    9 o; r1 F  e" t
80.
    4 k2 N) p; q' E
81. /* 使能 ADC1 --------------------------------------------------------------*/
    - o' D) P  @2 Z& `
82. ADC_Cmd(ADC1, ENABLE);
    " k3 s* P: v9 |9 S- C, w4 H
83.

84. /**定时器配置,一定要重新的初始化从而保证同时触发 **/
    - ?0 c# E6 }$ O& l# Q9 }& d; x3 i
85. TIM1_Config();

86.
    $ s2 l6 m$ P  C. S# M
87. /* 只有在普通触发模式在启动TIM8的计时功能 */
    ) K! b2 k* H2 E
88. if(TriggerFlag != 0)
    7 C" A- i5 U- ]8 q
89. {
    - A& ~; t; t$ f. E, H
90. Time8Recorder();
    6 r6 P4 }! H% e" p6 g
91. }
    8 N' T! ?9 F/ O* ^6 |
92. }

93.

94. /*

95. *********************************************************************************************************

96. *        函 数 名: DMA_Close

97. *        功能说明: 关闭ADC1，ADC2，ADC3及其DMA
      u% T1 _  Q+ R7 b! H
98. *        形    参: 无

99. *        返 回 值: 无

100. *********************************************************************************************************
     1 _1 _" \" J; m  V
101. */
     " Y' u4 b* {" ^; B& k4 V! [- L
102. void ADC_DMA_Close()

103. {

104. TIM_Cmd(TIM1, DISABLE);

105. DMA_Cmd(DMA2_Stream1, DISABLE);
     1 C# d& v* k8 D
106. DMA_Cmd(DMA2_Stream0, DISABLE);

107. DMA_Cmd(DMA2_Stream2, DISABLE);

108. /* 禁止 ADC1 ---------------------------------------------------------------------*/

109. ADC_Cmd(ADC1, DISABLE);
     - \7 d, i; {4 S( E8 O0 h
110.
     - S, k# e3 h' k
111. /* 禁止 ADC2 ---------------------------------------------------------------------*/

112. ADC_Cmd(ADC2, DISABLE);
     - b. \$ L" p8 Z' J$ ^: [0 Y
113. /* 禁止 ADC3 ---------------------------------------------------------------------*/

114. ADC_Cmd(ADC3, DISABLE);
     % U& D( |  S4 U* Z8 N
115. }

复制代码

45.5总结
示波器的框架设计就跟大家讲解这么多，后续后推出示波器的详细设计教程。有兴趣的可以直接看源码即可，源码注释已经比较详细。
