利用NUCLEO_F767ZI开发板自身所具备的RTC，配以OLED显示屏可实现实时时钟计时功能，其效果如图1所示。

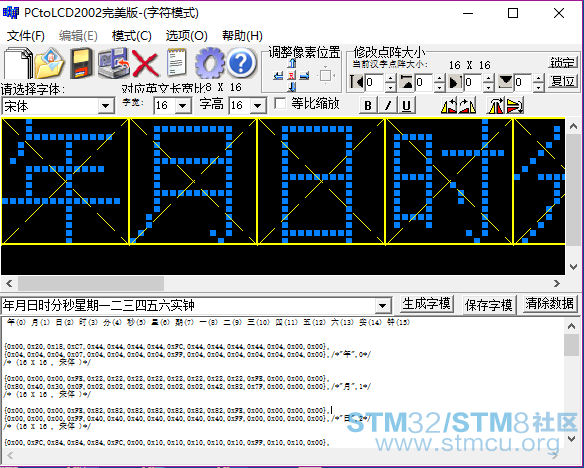

为了便于在OLED屏上实现中文显示，可以PCtoLCD2002字模提取软件来构建小字库，其排列顺序如图2所示。

图1 RTC实时时钟

图2 字模提取

在构建小字库后，可通过下面的程序来实现显示界面的布局。

1. void jm()
   & R! v/ D; G; ~; ?+ ~) d2 ~1 z4 i" b
2. {

3.         OLED_Clear();
   ( m8 n: U! B: ^/ C) P/ C8 K
4.         OLED_ShowString(18,0,"RTC",16);
   / V* ~5 F8 @8 S( V  q9 S; T
5.         OLED_ShowCHinese(42,0,14);
   ! \; |$ ~6 O* n) J7 \
6.         OLED_ShowCHinese(60,0,3);

7.         OLED_ShowCHinese(78,0,3);
   9 p. F0 r" X6 H( h% e6 S2 ^
8.         OLED_ShowCHinese(96,0,15);

9.         OLED_ShowString(0,2,"2016",16);

10.         OLED_ShowCHinese(32,2,0);

11.         OLED_ShowString(50,2,"11",16);
    ) L5 @4 M( r9 ^5 |" u# h; H
12.         OLED_ShowCHinese(68,2,1);

13.         OLED_ShowString(86,2," 7",16);
    + I/ o& ~' c8 Q; n; Z* \# p
14.         OLED_ShowCHinese(104,2,2);
    % H  S) P( t/ L" u% g7 s
15.         OLED_ShowString(16,4,"12",16);

16.         OLED_ShowCHinese(32,4,3);
    - [5 C7 |9 P) F' R6 I. I4 }+ L
17.         OLED_ShowString(50,4,"30",16);

18.         OLED_ShowCHinese(68,4,4);
    7 M& Z* I# |: M+ \: {) |5 x
19.         OLED_ShowString(86,4,"00",16);
    2 y( ]9 {( H# q! h
20.         OLED_ShowCHinese(104,4,5);

21.         OLED_ShowCHinese(40,6,6);
    7 X, e- j0 d' a% Q
22.         OLED_ShowCHinese(60,6,7);

23.         OLED_ShowCHinese(80,6,8);

24. }

复制代码

在使用HAL库的基础上，通过对RTC设置与读取函数的调用，可实现RTC的实时时钟计时功能，其主函数的内容如下：

1. int main(void)
   ( t; m5 y5 I' ?  `. ]% X" @
2. {

3.       RTC_TimeTypeDef RTC_TimeStruct;
   , e  h! j! D7 m: ~; p  t
4.       RTC_DateTypeDef RTC_DateStruct;
   8 T' l- V6 ?0 V3 J
5.       u8 t=0;
   9 X2 ]  ^+ N) N' y. H. {9 `
6.       HAL_Init();
   " z$ f" X: t! U7 w; z5 v9 G  _, ?. y
7.       Stm32_Clock_Init(432,25,2,9);
   / c& u2 a$ ]% E4 a8 P1 a
8.       delay_init(216);
   * H- {( A+ h6 s
9.       LED_Init();        //  LED初始化
   ( k3 ]& K: U+ @- ]- t" y
10.       RTC_Init();        //  RTC初始化
    : U9 }8 a) d4 E( b
11.       RTC_Set_WakeUp(RTC_WAKEUPCLOCK_CK_SPRE_16BITS,0);

12.              OLED_Init();             //        OLED初始化

13.              OLED_Clear();      //   清屏

14.              jm();               //   显示界面
    2 W! f7 ~& z/ T3 Q8 z2 f3 W; Y
15.

16.      RTC_Set_Time(12,30,0,RTC_HOURFORMAT12_AM);   //  设置时间
    % T. p9 @9 {1 I: |" w( L. U( c
17.      RTC_Set_Date(16,11,7,1);                            //   设置日期
      H) a+ Y9 t7 [4 k" {3 Q1 S
18.      while(1)
    ! c9 {! I6 i+ B% H' e. l
19.      {
    + P5 J5 v" y% o. \* O( l  B# m
20.                 t++;

21.                 if((t%10)==0)

22.                 {    //  读取时间值

23.           HAL_RTC_GetTime(&RTC_Handler,&RTC_TimeStruct,RTC_FORMAT_BIN);
    : f! |  i4 v0 B9 ?. `
24.           //  显示时间值
    " X6 b$ v, _3 t& j9 I5 |! [' v
25.                         OLED_ShowNum(16,4,RTC_TimeStruct.Hours,2,16);
    # `3 P* X2 U$ j, U
26.                         OLED_ShowNum(50,4,RTC_TimeStruct.Minutes,2,16);
    , J4 g1 [4 c. [5 s/ p  h- l1 `
27.           OLED_ShowNum(86,4,RTC_TimeStruct.Seconds,2,16);
    5 j+ r' c9 D( k( Y2 Z& A5 m
28.           //        读取日期值
    : X* j# R- d& }' y2 r" ^' u
29.           HAL_RTC_GetDate(&RTC_Handler,&RTC_DateStruct,RTC_FORMAT_BIN);
    ) @; R& {8 P  K
30.           //    显示日期值

31.                         OLED_ShowNum(16,2,RTC_DateStruct.Year,2,16);
    ! K0 I& g& H0 @
32.                         OLED_ShowNum(50,2,RTC_DateStruct.Month,2,16);

33.           OLED_ShowNum(86,2,RTC_DateStruct.Date,2,16);

34.                         if(RTC_DateStruct.WeekDay<7)                 //   读取星期值并显示

35.              OLED_ShowCHinese(80,6,7+RTC_DateStruct.WeekDay);

36.                         else OLED_ShowCHinese(80,6,2);
    % A7 O- _9 M& X$ X3 d
37.                     }
    4 O! a* e5 `7 H% ~# ~) l
38.                 if((t%20)==0)  LED0_Toggle;                       //    指示灯闪烁提示

39.      delay_ms(10);
    7 U( i3 i% Z  E! ?& d8 x! u
40.         }
    " g5 C6 H6 v/ h( D# _
41. }

复制代码

受开发板上只有一个USER键的制约，这里没有提供RTC的时钟校正处理，只是以指定数值的方式设置RTC的初始值。若再扩展一个输入键，则可实时地对RTC的值进行调整。
