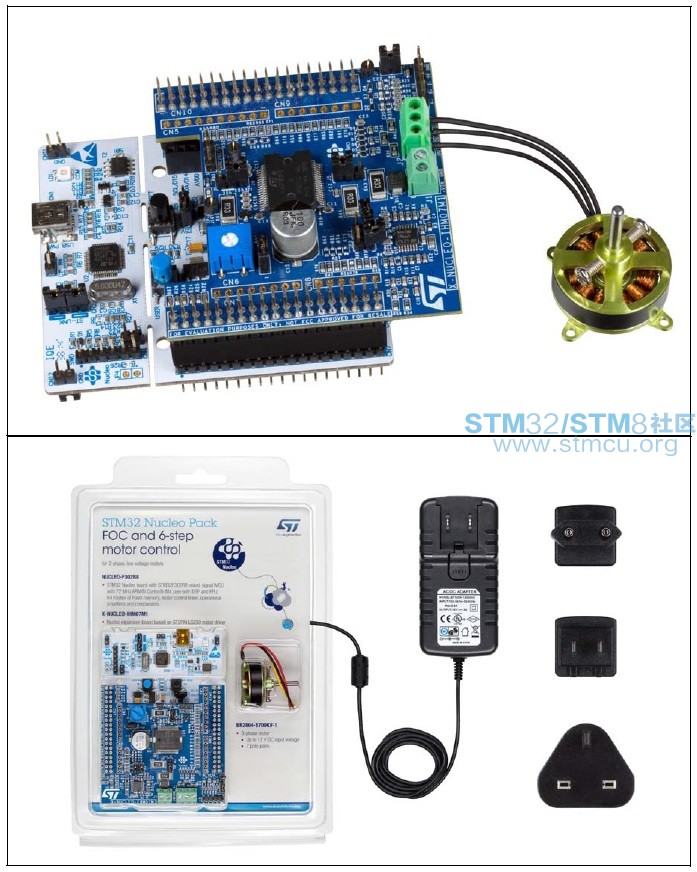

X-NUCLEO-IHM07M1 开发套件由 以下部件构成：
   1、STM32F302R8主控板
   2、X-NUCLEO-IHM07M1 电机控制板（L6230为核心的控制板）
   3、奔牛BR2804-1700 航模无刷电机构成
   4、外置电源，主要给 电机控制板 与 电机供电


注意事项：不要想用主控板的电源来带动电机，这会烧主控板的。

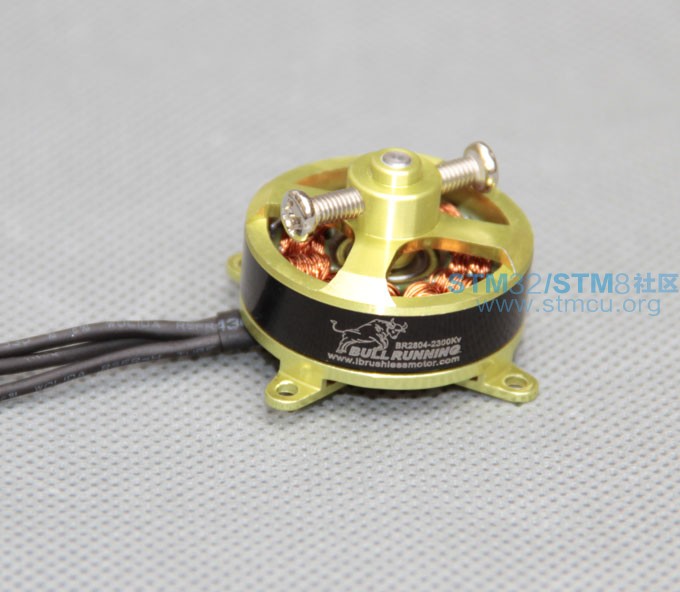

本节预习内容：控制对象 奔牛BR2804-1700 航模无刷电机


BR2804系列电机 有1700KV、2300KV 两种型号，是航模常用的无刷电机
1700KV、2300KV的意思是：
   多少转速/伏特，代表输入电压增加1伏特，无刷电机空转转速增加的转速。
每个无刷电机都会标出多少KV值：
1700KV电机，外加1V电压，电机空转时每分钟转1700转，
                      外加2V电压，电机空转就3400转了。
2300KV电机，外加1v电压，电机空转时每分钟转2300转。

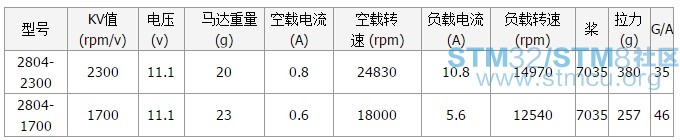

不同KV值有适用不同尺寸的桨。奔牛BR2804 电机型号表中就标出适合的桨和拉力，
作无人机产品设计的时候，整体设计中会将电机型号、拉力、机体自身总量、负债总量作为重要技术指标。

该电机的极对数是：7 （即：转子上的永磁体对数是7对，转子上平均分布14个永磁体）
更多的BULL RUNNING 相关产品选型，可参考其官网：http://www.ibrushlessmotor.com/

学习了，谢谢分享

学习了，谢谢分享,希望能拿这个讲解形成一个系列就好了

提前学习了

学习了，感谢分享。

zero99 发表于 2017-7-31 16:38
提前学习了

电机的知识面太广。大家一起学习~~

ersha4877 发表于 2017-7-31 12:11
学习了，谢谢分享,希望能拿这个讲解形成一个系列就好了

这次预习主题是根据FOC培训来的。

focgui.exe 下载不了？
