使用VSC调试STM32

[复制链接]

wofei1314 发布时间：2017-9-3 00:52

技术帖
文章封面:	-
文章简介:	-

经过几天的摸索（是我自己愚钝），终于实现了使用VSC调试，实例程序是点灯（菜鸟的第一课是不是永远是点灯啊，

）....

废话不多说，下面开始本次探索的简单介绍，不详细或者遗漏的地方，需要等朋友跟帖，我会把我知道的分享给大家：）

第一步，下载安装VS Code，不知道的同学问度娘，我这里就不啰嗦了，直接附上官网下载地址
点我下载 X64 1.15.1 其它版本请移步官网根据需求下载

第二步，安装PlatformIO IDE，具体过程，先打开vscode，然后点插件->搜索->安装

第三步，重启VSC，然后就可以建立工程了，在本地任意位置新建文件夹（也可以是已经存在的，测试嘛，最好是空文件夹），然后记录路径
使用VSC->文件->打开文件夹

第四步，使用快捷键 ctrl+alt+i 初始化目录

第五步，选择一个已经存在的板子，我是自己画的单片机型号是STM32F072C8（搜我的帖子，开源串口调试工具），就是这块板子，但Platform不会有它的，所以我选择的是nucleo_f072rb

第六步、新建文件，在src文件夹路径下右键，新建文件main.c

第七步、打开main.c，添加代码

#include "stm32f0xx_hal.h"

#define LED_PIN GPIO_PIN_13
#define LED_GPIO_PORT GPIOC
#define LED_GPIO_CLK_ENABLE() __HAL_RCC_GPIOC_CLK_ENABLE()

void LED_Init();

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  LED_Init();

  while (1)
  {
HAL_GPIO_TogglePin(LED_GPIO_PORT, LED_PIN);
HAL_Delay(1000);
  }
}
/** System Clock Configuration
*/
void SystemClock_Config(void)
{

  RCC_OscInitTypeDef RCC_OscInitStruct;
  RCC_ClkInitTypeDef RCC_ClkInitStruct;
  RCC_PeriphCLKInitTypeDef PeriphClkInit;

/**Initializes the CPU, AHB and APB busses clocks
*/
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI48;
  RCC_OscInitStruct.HSI48State = RCC_HSI48_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
//_Error_Handler(__FILE__, __LINE__);
  }

/**Initializes the CPU, AHB and APB busses clocks
*/
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                           |RCC_CLOCKTYPE_PCLK1;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI48;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_1) != HAL_OK)
  {
//_Error_Handler(__FILE__, __LINE__);
  }

  PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_USB|RCC_PERIPHCLK_USART1
                           |RCC_PERIPHCLK_USART2;
  PeriphClkInit.Usart1ClockSelection = RCC_USART1CLKSOURCE_PCLK1;
  PeriphClkInit.Usart2ClockSelection = RCC_USART2CLKSOURCE_PCLK1;
  PeriphClkInit.UsbClockSelection = RCC_USBCLKSOURCE_HSI48;

  if (HAL_RCCEx_PeriphCLKConfig(&

eriphClkInit) != HAL_OK)
  {
//_Error_Handler(__FILE__, __LINE__);
  }

/**Configure the Systick interrupt time
*/
  HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);

/**Configure the Systick
*/
  HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);

  /* SysTick_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
}

void LED_Init()
{
  LED_GPIO_CLK_ENABLE();
  GPIO_InitTypeDef GPIO_InitStruct;
  GPIO_InitStruct.Pin = LED_PIN;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;
  HAL_GPIO_Init(LED_GPIO_PORT, &GPIO_InitStruct);
}

void SysTick_Handler(void)
{
  HAL_IncTick();
}

/**
* @brief This function handles Hard fault interrupt.
*/
void HardFault_Handler(void)
{
  /* USER CODE BEGIN HardFault_IRQn 0 */

  /* USER CODE END HardFault_IRQn 0 */
  while (1)
  {
  }
  /* USER CODE BEGIN HardFault_IRQn 1 */

  /* USER CODE END HardFault_IRQn 1 */
}

第八步、修改Platform.ini 配置文件，设置Jlink仿真器
[env:jlink_debug_and_upload]
platform = ststm32
framework = stm32cube
board = nucleo_f072rb
debug_tool = custom
debug_port = :2331
debug_server = JlinkGDBServerCL
-singlerun
-if
SWD
-select
USB
-port
2331
-device
STM32F072c8

第九步、编译文件，使用快捷键 ctrl+alt+b  编译，编译成功，会有提示

我只截取最下面一部分
Calculating size .pioenvs\jlink_debug_and_upload\firmware.elf
Building .pioenvs\jlink_debug_and_upload\firmware.bin
text    data    bss    dec    hex filename
3852    1080 1568 6500 1964 .pioenvs\jlink_debug_and_upload\firmware.elf
============================================== [SUCCESS] Took 9.26 seconds ==============================================

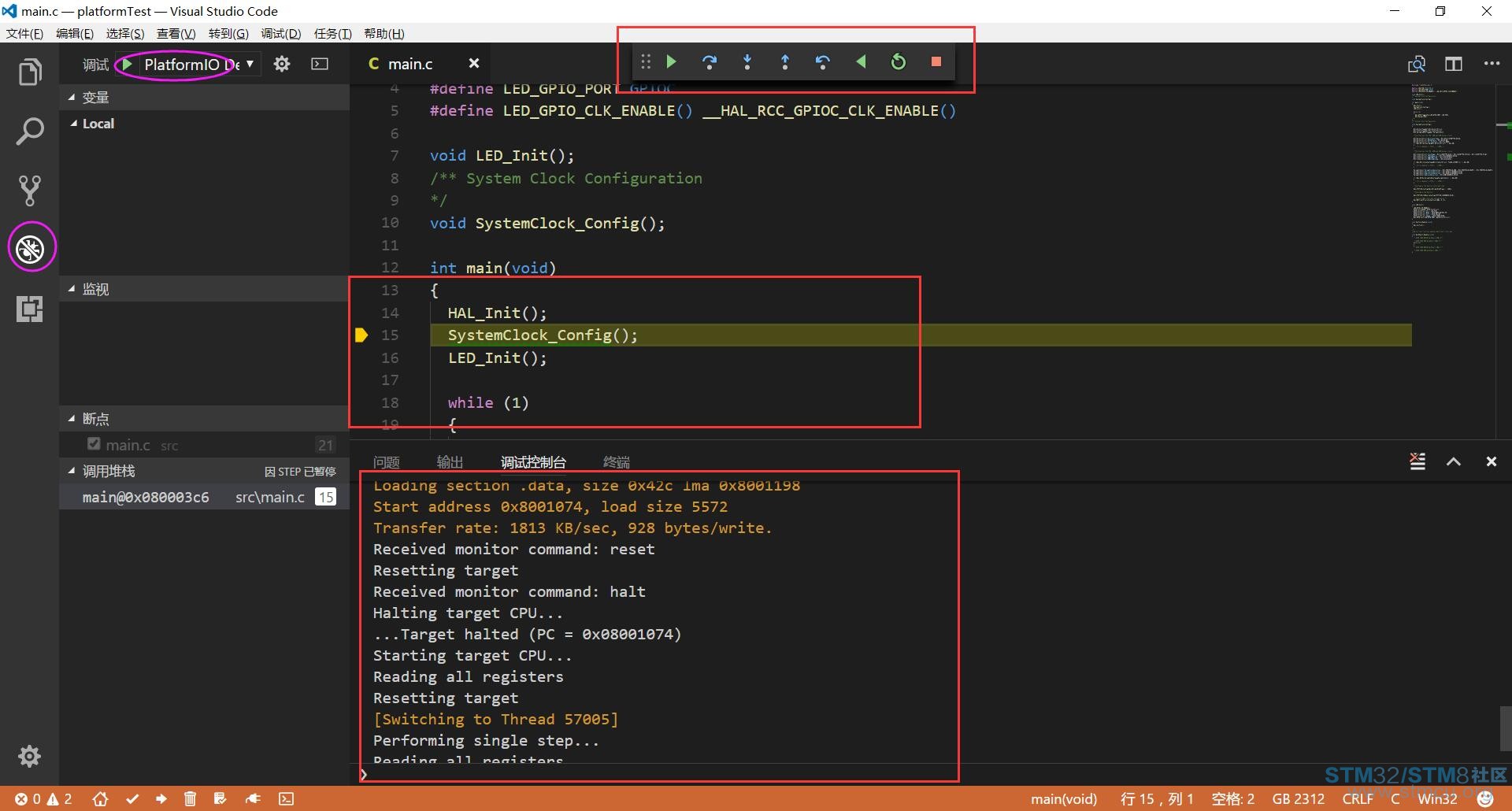

第十步，调试,,快捷键 F5启动

可以单步调试，可以F5运行，断点会显示在左侧

深夜发帖，有些困，有的地方写的不好，请大家谅解，有问题跟帖....

赞收藏 2 评论16 发布时间：2017-9-3 00:52

16个回答

kylongmu 回答时间：2017-9-4 17:19:43

本帖最后由 kylongmu 于 2017-9-4 17:25 编辑

今天跟踪试验了一把：
无法打开“PIO Home”: Could not start PIO Home server: Error: timeout。
又是被墙，只能按楼主的快捷键组合操作，不能按官网的有菜单指导http://docs.platformio.org/en/latest/ide/vscode.html#quick-start
另外debug配置还得自己写J-Link参数，工程只能建立官网提供的板子。
开发者注意力都不在MCU功能上，而是维护工程文件上面。
PIO的价格，基本用户每月每人$10。http://platformio.org/pricing
国内用户洗了睡吧，就算你交得起钱也会被墙，开发时还得自己维护整个工程文件。

赞评论

wofei1314 回答时间：2017-9-5 09:10:31

kylongmu 发表于 2017-9-4 17:19! |- [7 T0 A8 i0 `
今天跟踪试验了一把：5 n' z6 H) s1 t
无法打开“PIO Home”: Could not start PIO Home server: Error: timeout。
4 K' _9 b$ G5 ~ c) K5 E& S又是被 ...
