步骤4
信号输入，信号输出

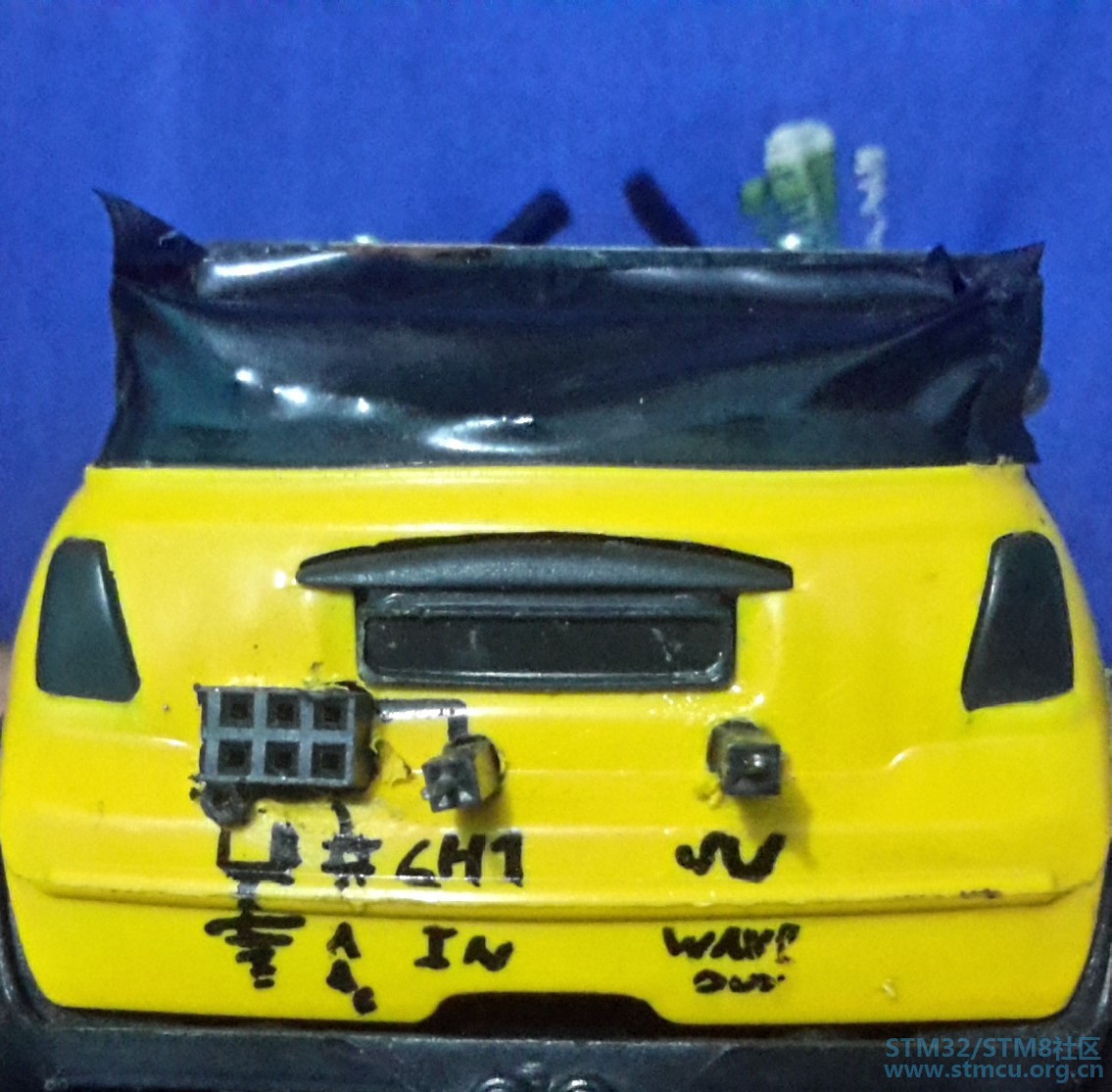

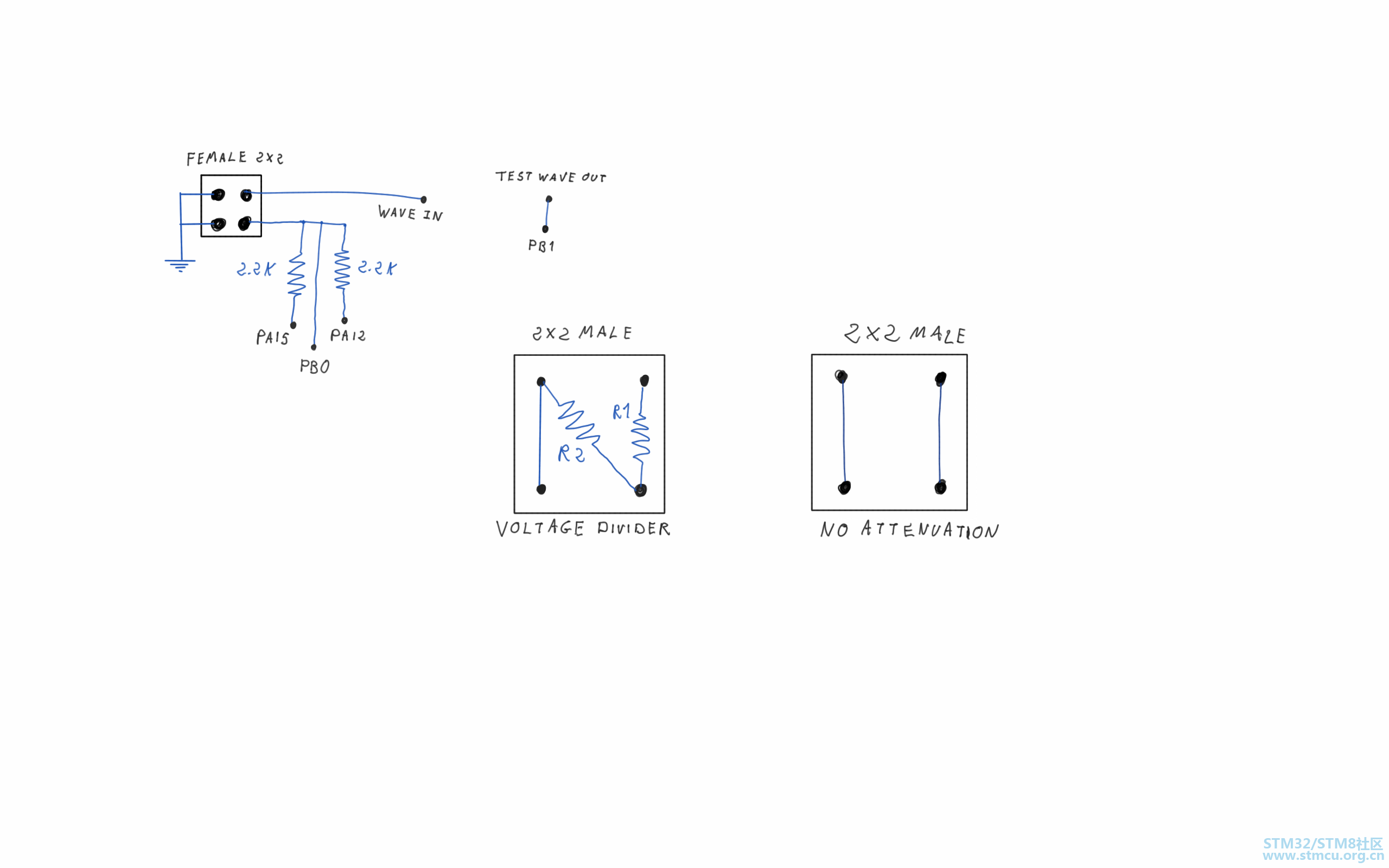

现在，按照图建立信号输入、衰减器以及输出引脚。



同一个波的输入引脚连接到3个STM32引脚，这使得我们能够通过引脚中断非常容易地监控信号何时上升或下降，从而获得脉冲宽度和频率的信息。

根据下面的公式，您可以构建最适合您的分压器，记住Vout不得超过3.3V。


我的6V标准分压器是使用两个1k电阻构建的:



这是后面的接口:



步骤5

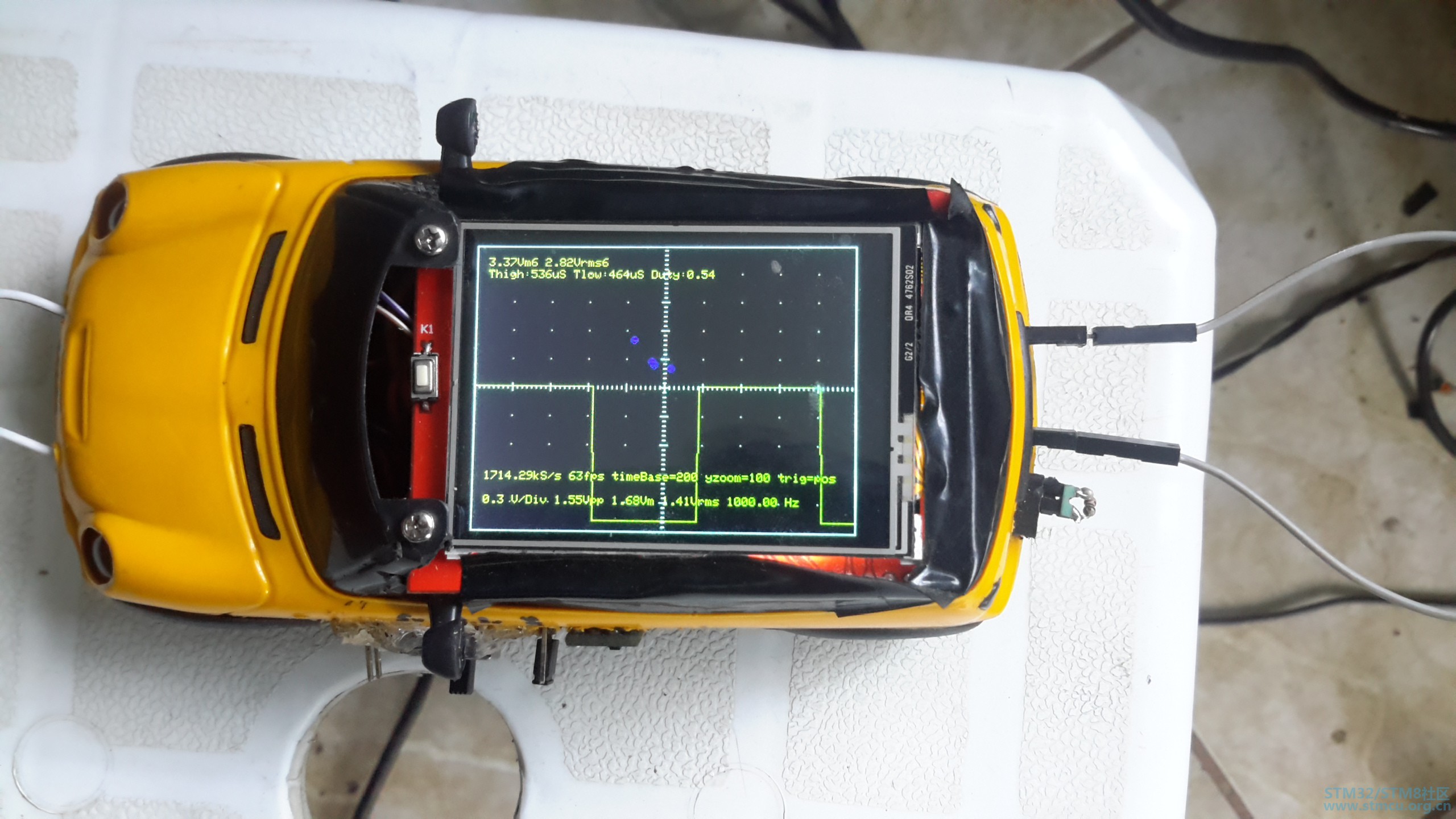

测试scope
此时，该范围已经能够完成大部分工作。



蓝点上有一个小注释:它们只是为了突出显示用户触摸过的屏幕点。如果你不喜欢，只需编辑代码来禁用它们。


步骤6
调整我们的小汽车:电感仪
为了使它更加有用，你可以增加一个电感测量仪。我这样做是因为我有一个万用表，可以测量电容，但是不会告诉我感应器的值。

我发现对于高于90uH的电感，测试较为准确，保持了大约10 %的精度，所以还有很多需要改进的地方。

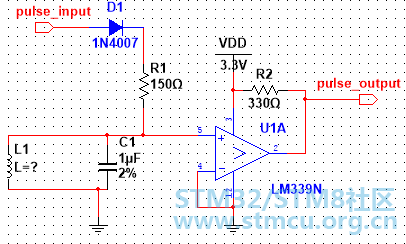

将 pulse_input 连接到STM32的PB3，并将脉冲输出连接到PB4。该电路用来接收使LC储能电路产生谐振的输入脉冲。LM393用于将正弦波转换成方波，然后反馈到MCU。有关此电路的更多信息，请参见这里

步骤7
就这样！
可以在现有代码的基础上自由构建，并使用STM32的剩余引脚来连接您需要的任何其他工具。
