【STM8-SO8-DISCO】+(2) EXIT做按键点灯

目的：为了验证STM8S001的IO EXTI功能，做个实验就是按下键改变灯的状态。
1，在上个项目【STM8-SO8-DISCO】+ 基本定时器四中点灯的基础上改写

2，根据原理图和资料定义按键

1. #define USER_BUTTON_GPIO_PORT  (GPIOC)

2. #define USER_BUTTON_GPIO_PINS (GPIO_PIN_3) //这里可以设置为PC3，PC4，PC5中任何一个。

复制代码

3，定义一个EXIT的初始化函数：

1. void Exit_Init()

2. {

3.   GPIO_Init(USER_BUTTON_GPIO_PORT, (USER_BUTTON_GPIO_PINS),GPIO_MODE_IN_FL_IT);//GPIO初始化

4. /* Initialize the Interrupt sensitivity */

5.   EXTI_SetExtIntSensitivity(EXTI_PORT_GPIOC, EXTI_SENSITIVITY_FALL_ONLY);//EXIT 外部中断触发设置下降沿触发

6.   //EXTI_SetTLISensitivity(EXTI_TLISENSITIVITY_FALL_ONLY); stm8s001 没有最高外部中断IO PD7

7.   enableInterrupts();

8. }

复制代码

4，中断里找到下面函数加入LED1_Toggle();

1. INTERRUPT_HANDLER(EXTI_PORTC_IRQHandler, 5)

2. {

3.   /* In order to detect unexpected events during development,

4.      it is recommended to set a breakpoint on the following instruction.

5.   */

6.     LED1_Toggle();

7. }

复制代码

5，注销到原来TIM4中断中的内容（避免效果不好）。

1. INTERRUPT_HANDLER(TIM4_UPD_OVF_IRQHandler, 23)

2. {

3.   /* In order to detect unexpected events during development,

4.      it is recommended to set a breakpoint on the following instruction.

5.   */

6. // static uint16_t tims=0;

7. // tims++;

8. // if(tims >5000)

9. // {

10. //   tims =0;

11. //   LED1_Toggle();

12. // }

13. }

复制代码

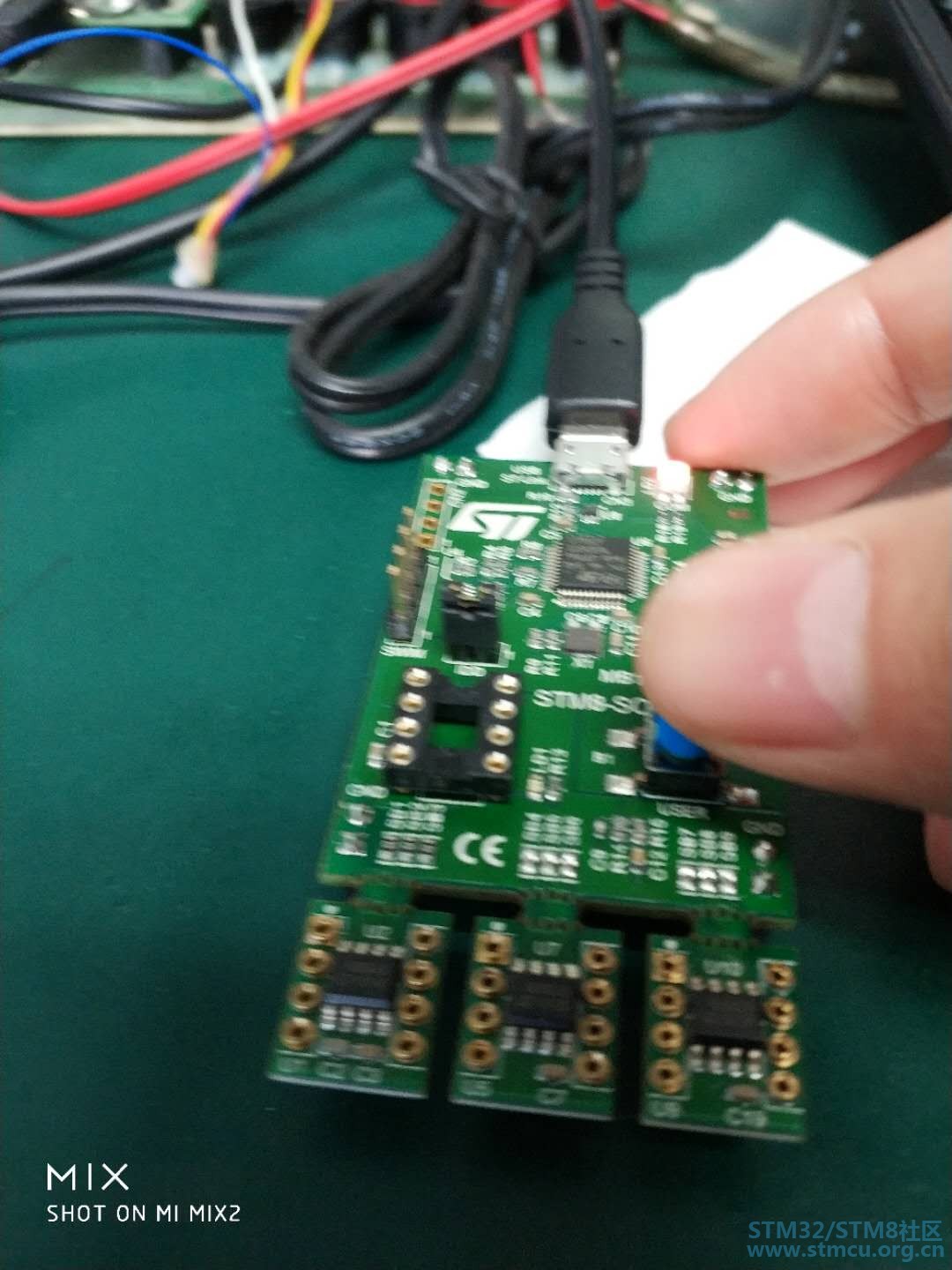

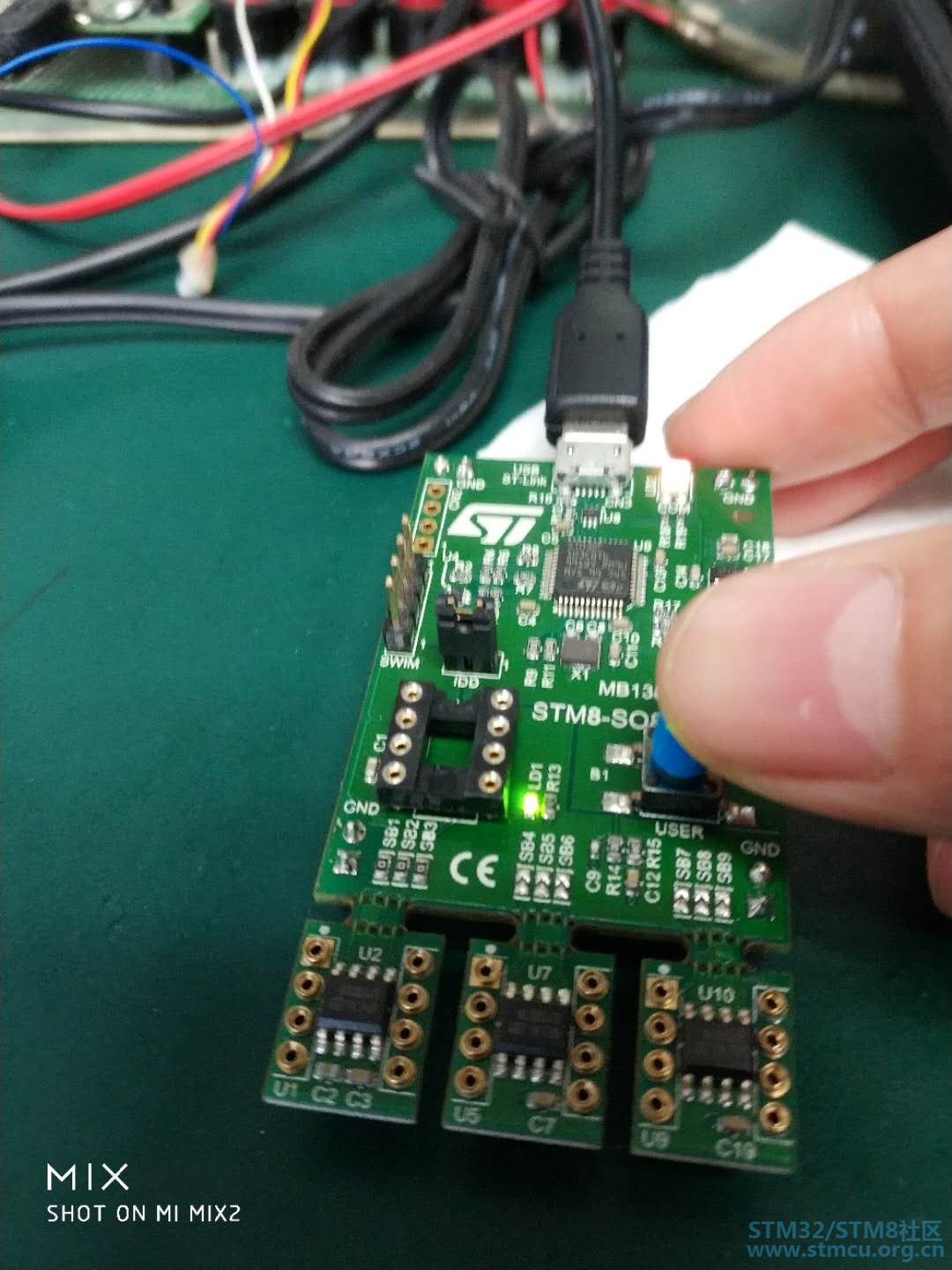

6，编译调试试验。

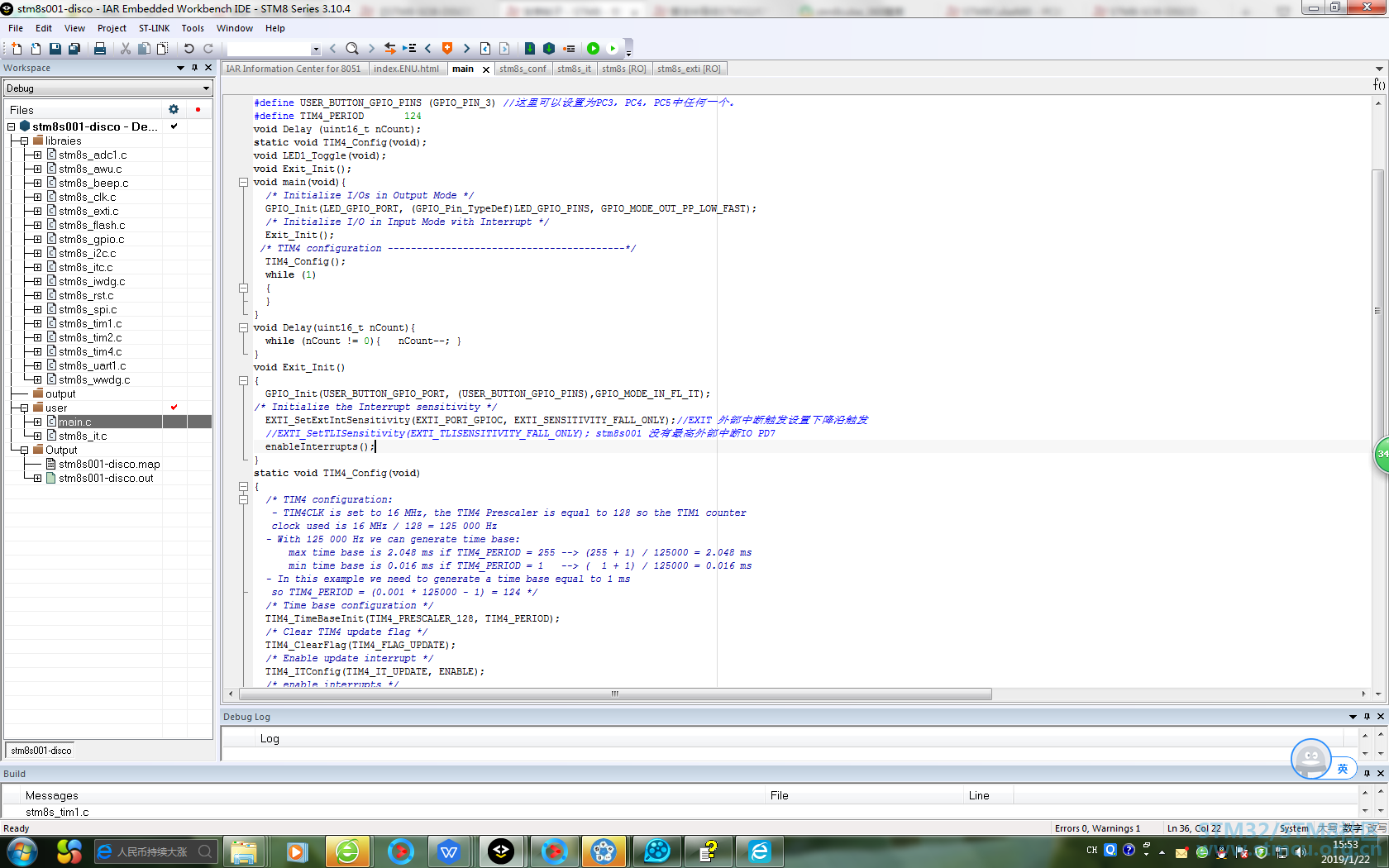

7，代码
stm8s001test.zip (4.37 MB, 下载次数: 6)

2019-1-22 15:54 上传

点击文件名下载附件
附：有些网友在例子中看到：EXTI_SetTLISensitivity(EXTI_TLISENSITIVITY_FALL_ONLY);函数      这个其实8腿的STM8S001应该没有，这是最高外部IO中断，就是它优先级初了复位还一个什么的不可屏蔽中断外它级别最高，有些STM8中定义了一个腿 好像是PD7。
