0 Y+ k8 w! ?1 f% l0 @% S: s& o【STM8-SO8-DISCO】——3、IO测试，按键+点灯
* p% H/ `: ~- W2 H1 g4 p9 c
8 a' R+ Q9 |( E本贴所用工程模板参考，【STM8-SO8-DISCO】——2、简单粗暴建工程模板https://www.stmcu.org.cn/module/f ... 9341&fromuid=307297
(出处: 意法半导体STM32/STM8技术社区)
' G, R  H0 L  b1 J0 B3 e
$ y" F# t  c$ \9 v3 v* F  x从户手册中原理图来看，按键B1和LED灯LD1都是高电平有效。
) u/ D! e# v, Y  i8 T! g" c7 R2 k


用户手册中显示，STM8S001对应LD1的IO为PA3/PB5。
+ X/ Q& c# o# u0 K3 A

STM8S001对应按键B1的IO为PC3/PC4/PC5

$ F) M( U+ o6 q/ {# g1 B* ~' a
从STM8S系列参考手册RM0016找到，IO对应5个寄存器
# B- x2 v! P" K

7 t1 p5 @% i, H7 b) t8 ]( o输出数据寄存器、寄入数据寄存器


方向寄存器、控制寄存器1
  o# e# j4 J/ c3 l
- t2 \3 [5 @1 n1 x6 Z
控制寄存器2


% e1 Z5 L* y5 D/ f8 u; k) o7 CIO模式设置列表
# Z* R  u8 R+ |  b& |- ^
) T+ C* y, y6 ]+ ]; G: n3 X- \

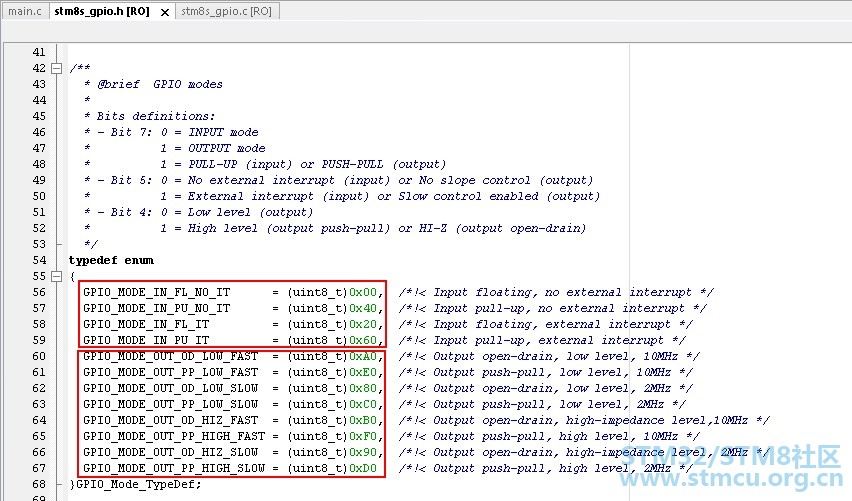

; v: {( f/ a  \& S' _2 o6 k+ J在函数库中IO械宏定义为12种情况，分别对应4种输入模式，8种输出模式。
4种输出模式为浮空/上拉、中断/IO的组合情况；8种输出模式是推挽/OD、快速/慢速、默认高/低电平的组合情况。

; x: T) k% X! R* |6 X# U  ]
在“main.c”中开头，添加LED、KEY宏定义。主函数“main()”中，设置IO模式。主循环中通过判断KEY的状态，来控制输出对应LED状态。
1 m0 y$ g$ t7 B0 g) G

用到的几个函数也都比较简单。GPIO_Init()，设置IO工作模式，实际操作寄存器ODR、DDR、CR1、CR2。

( E% O6 ^# c8 q  p% g
GPIO_ReadInputPin()实际操作寄存器IDR
2 N, [9 R9 u5 Y- ~* e/ d
: Y! Y( L) `! L7 r$ [
. o  X! p% {! r; K; z( `2 @, xGPIO_WriteHigh()、GPIO_WriteLow()操作寄存器ODR


! j: X; x/ S& N: {& O2 P& |1 J! e& p编译、下载程序，加断点，Debug调试。
6 z8 Q# L, x$ V4 \/ Y) }

( m+ e  r; i% g* D; l' k打开寄存器观察窗口，显示PA和PC相关寄存器，IAR观察寄存器时需要程序停止，不停的话不会随时更新。
当B1不按时，PC_IDR3/4/5为0，PA_ODR3为0。
! @- n9 {% k0 E6 i( @) s1 F$ z
3 K* W  x; t/ i' ?; x
当B1按下时，PC_IDR3/4/5为1，PA_ODR3为1。


- m$ b0 ]7 F' O实验现象，按下B1，LD1点亮；抬起B1，LD1熄灭。
8 N, p5 d) p; [$ m2 j1 `$ |; W4 S对STM8S001的IO基本输入、输出功能测试完成，达到预期目标。

: m9 ~* r+ ]$ K附上程序工程：（20190219工程有更新，之前上传的版本有误，不是工程模板生成的）
! h7 a8 f3 b8 r4 d. k: ^+ P$ n STM8S_StdPeriph_GPIO_IN.rar (258.14 KB, 下载次数: 24)

2019-2-19 01:16 上传

点击文件名下载附件
