STM32F429+SDRAM+ADC采集

challenge 提问时间：2019-8-27 18:02 /

问答
是否解决:

大神们请教一下：
一片STM32F429加SDRAM，用三个ADC进行交替轮换采集，每次采集1s
问题如下：
1、现在的逻辑是采集1s,计算一秒，能否实现边踩边算？
2、进行边踩边算的时候，SDRAM的地址总线访问会不会出现占用冲突的问题，有没有办法可以避免？

赞收藏评论8 发布时间：2019-8-27 18:02

8个回答

wenyangzeng 回答时间：2019-8-27 20:12:52

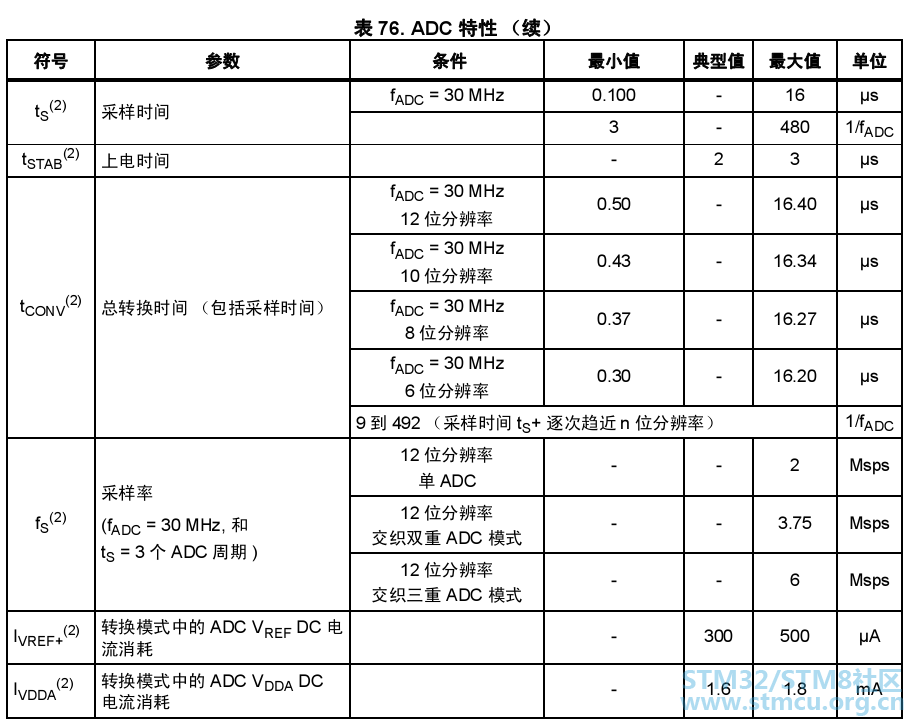

STM32F429具有高达的7.2MSPS的ADC，256KB的SDRAM足够存储3通道ADC的所有数据了。根本无需外扩SDRAM参与工作的。配合DMA可以边采样边运算的。
æ æ é¢.png

参与人数 1	蝴蝶豆 +2	收起理由
STMCU	+ 2

赞 0 评论

天臆弄人回答时间：2019-8-31 11:55:54

我没做过，我说是可以的，用双缓存切换，

赞 0 评论

challenge 回答时间：2019-9-2 15:11:08

wenyangzeng 发表于 2019-8-27 20:12
STM32F429具有高达的7.2MSPS的ADC，256KB的SDRAM足够存储3通道ADC的所有数据了。根本无需外扩SDRAM参与工作 ...

但是我们需要采集三个通道，每个通道每次2百万个点，如果不用SDRAM的话数据存储空间不够的，只是我不清楚，采用SDRAM的时候两者会不会冲突

赞 0 评论

challenge 回答时间：2019-9-2 15:13:48

天臆弄人发表于 2019-8-31 11:55
我没做过，我说是可以的，用双缓存切换，

恩恩ADC双缓存存储切换可以，但是相当于采集存储时DMA访问ADC其会不会和MCP去SDRAM取数相冲突，这两个可能是同时进行的呢

赞 0 评论

challenge 回答时间：2019-9-2 15:14:15

holly123 发表于 2019-8-31 11:40
不懂帮顶

谢谢

赞 0 评论

wenyangzeng 回答时间：2019-9-2 16:37:27

vainest 发表于 2019-9-2 15:11
但是我们需要采集三个通道，每个通道每次2百万个点，如果不用SDRAM的话数据存储空间不够的，只是我不清楚 ...

200万×3/秒的ADC,每次ADC耗时0.167uS,STM32恐怕心有余力不足了。

赞 0 评论

challenge 回答时间：2019-9-2 17:54:11

wenyangzeng 发表于 2019-9-2 16:37
200万×3/秒的ADC,每次ADC耗时0.167uS,STM32恐怕心有余力不足了。

是的，差不多采集下来，花费1s时间，我们的算法处理这些数据花费也差不多1s时间，所以想要边踩边算，就怕SDRAM这边冲突

赞 0 评论

generalcircuits 回答时间：2019-9-6 17:07:22

不懂，帮顶

赞 0 评论
