3、戴维宁端接

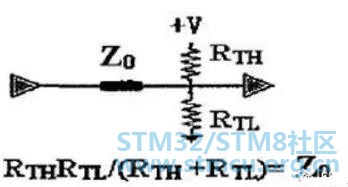

戴维宁端接

上拉端接会拉高低电平，下拉端接会降低高电平，这两种端接方式虽然都可以抑制过冲和振铃，但同时也会减小信号裕量，如果使用不当还会造成信号电平的误触发。戴维南端接方式既可以抑制过冲，又没有这些缺陷。


常见应用：以DDR2地址、控制命令等信号。

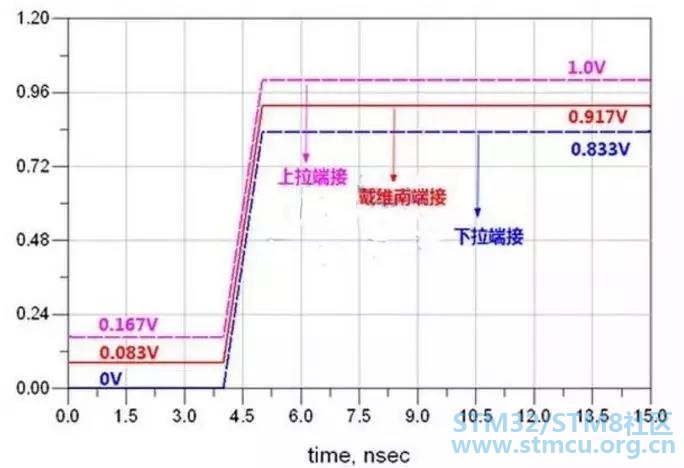

以上三终端接比较

戴维南端接优势更大

缺点就是在逻辑高和逻辑低状态下，都有直流功耗，所以该端接方式功耗较大，同时所用器件 较多，容易造成PCB布线紧张。


4、RC端接
戴维南端接在电路没有工作的时候，上拉电阻和下拉电阻上依然会有电流，这样会增加电路的功率消耗。为了解决这个问题，RC端接被派上了用场。有些地方也叫AC端接，其实就是在并联端接的基础上增加了一个电容，电容一般采用0.1uF多层陶瓷电容，由于电容通低频阻高频的作用，因此电阻不是驱动源的直流负载，故这种端接方式无任何直流功耗，交流功耗也非常小，该端接主要用于时钟电路。

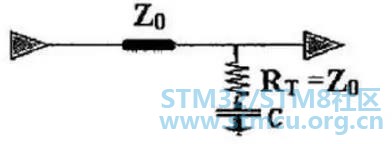

RC端接


为实现阻抗匹配，R的电阻值也要等于传输线的阻抗值。电容的容值对信号有什么影响呢

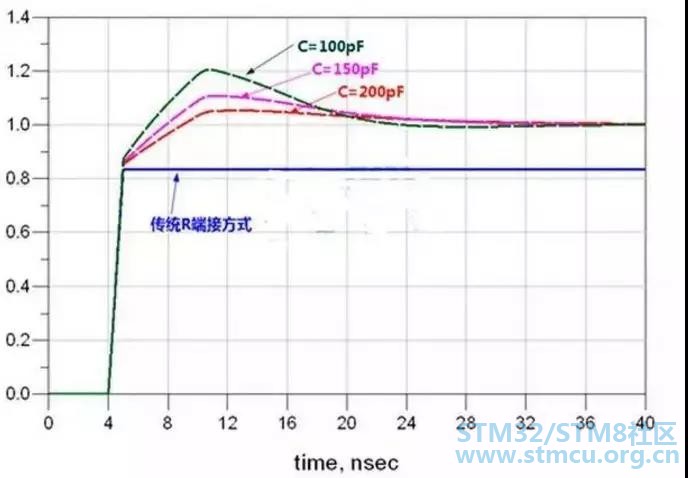

RC端接电容的影响

蓝色波形是传统的下拉端接。绿色，紫色和红色，分别是电容取100pF，150pF和200pF的时候对应的波形。
需注意，此RC电路可能会因此电路上升沿变换，虽然会降低EMC，但如果过缓，则会引起数据线是叙问题。在数据线上使用这种电路时，需特别小心。


5、终端肖特基并联端接

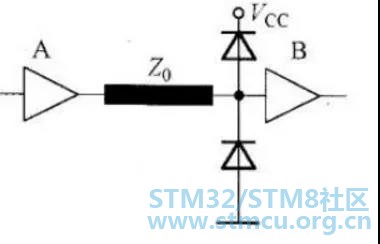

肖特基端接

又叫二极管并联端接，通常应用在器件内部。现在很多器件自带有输入保护二极管，该端接能有效减小信号过冲和下冲，但并不能消除反射;同时二极管的开关速度会限制响应时间，所以较高速系统不合适。


最后，在实际的工程应用中，具体使用哪种端接，需要具体问题具体分析。信号性质不同，对信号质量的要求也不同。最主要的是需要了解各种端接的优缺点以及系统对信号的要求，来最后确定使用那种端接方案。


完~
