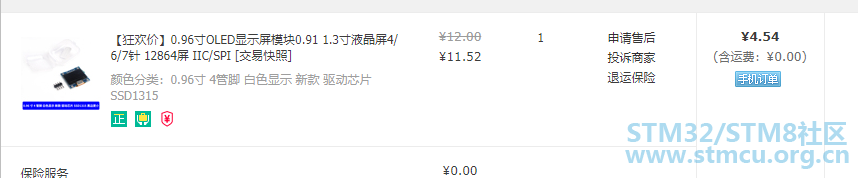

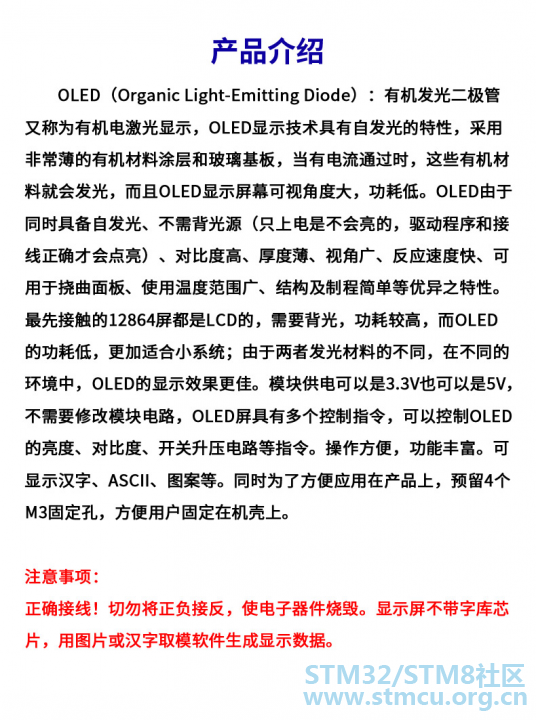

双十一，看淘宝一直给我发优惠券，就买了一片OLED，0.96寸的，最后花费了4.54元。

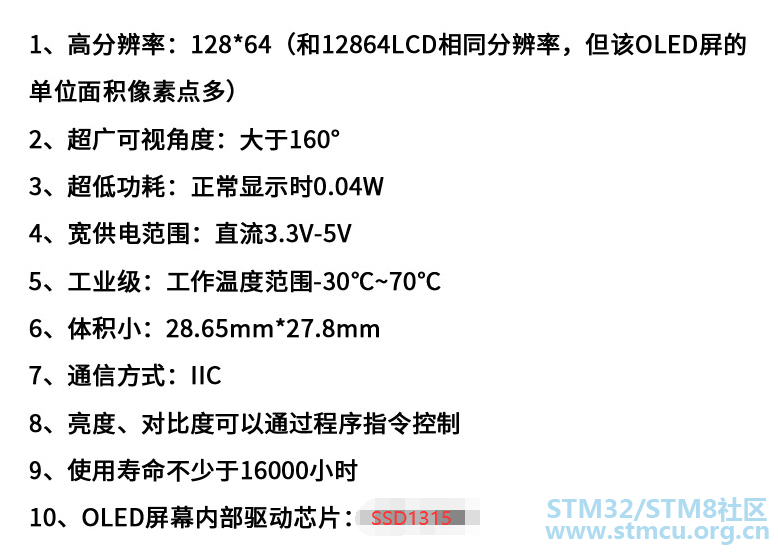

驱动芯片是SSD1315

第一，驱动不一样，老款是SSD1306，新款的是SSD1315，新款没有并口功能，但是模块是IIC，不影响，程序一样，电路一样。

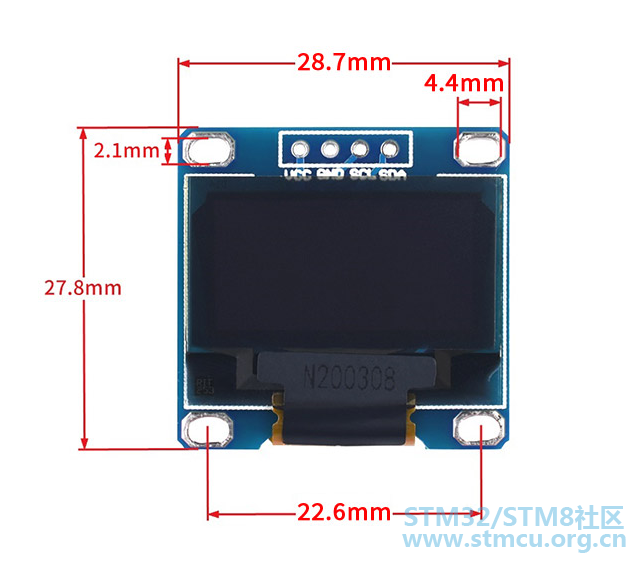

第二，新款玻璃比老款的小了一圈，没用的玻璃边减去了，省点OLED玻璃，因为玻璃都是日本进口，玻璃省了，价格要便宜一点。
第三，引脚顺序不一样，老款依次是VCC、GND、SCL、SDA，新款则是GND、VCC、SCL、SDA。
所以我为了图便宜，买了新款的。只有4个管脚。

第一步，点亮屏幕：

得到一块新的屏幕，最重要的就是看能否点亮，点亮了才能使用做各种显示应用。而这个店家没有提供驱动代码，懒得自己写啊，这种通用的肯定有，I2C很容易GPIO模拟，然后搜其他店家，有不少提供驱动代码的，下载了移植到我的ML51开发板上试试。下面链接是厂家提供的驱动程序。

链接: https://pan.baidu.com/s/1jqHcX9fIyKdUirFoZ3qSCA 提取码: mj6e 复制这段内容后打开百度网盘手机App，操作更方便哦为方便下载，提供其中源码与取模软件的本地下载，资料说明看不看无所谓。

考虑到是I2C接口，如果用GPIO模拟，需要先设置为开漏模式，然后找到初始化代码，增加配置开漏模式的四行代码。

1.

2. //对选用的管脚设置为开漏模式

3.         MFP_P20_GPIO;

4.         MFP_P21_GPIO;

5.         P20_OPENDRAIN_MODE;

6.         P21_OPENDRAIN_MODE;

复制代码

这里也可以看出我用的是P20与P21.

然后修改头文件中的管脚定义

1.

2. sbit OLED_SCL=P2^0;//SCL

3. sbit OLED_SDA=P2^1;//SDA

4. sbit OLED_RES =P2^2;//RES

复制代码

因为使用I2C,按照手册说明可以忽略RES。但是为了少修改一点内容，就先这么随意指定个管脚，不链接就是了。

通过取模软件，可以取出你想要的汉字，放入如下数组。

1.

2. unsigned char code Hzk[][32]={

3. {0x00,0x00,0xE0,0x40,0x40,0x40,0x40,0xFC,0x40,0x40,0x40,0x40,0x60,0xE0,0x00,0x00,0x00,0x00,0x07,0x02,0x02,0x02,0x02,0x7F,0x02,0x02,0x02,0x02,0x02,0x07,0x00,0x00},/*"中",0*/

4. {0x00,0x00,0xF8,0x08,0x08,0x28,0x28,0x28,0xE8,0x28,0x28,0x38,0x28,0xF8,0x08,0x00,0x00,0x00,0x7F,0x20,0x20,0x29,0x29,0x29,0x2F,0x29,0x2F,0x2D,0x28,0x7F,0x00,0x00},/*"国",1*/

5. {0x00,0x00,0x00,0xF0,0x20,0x20,0x20,0xFC,0x20,0x20,0x20,0xF0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0x05,0x05,0x05,0x7F,0x45,0x45,0x45,0x4F,0x40,0x60,0x78,0x60},/*"电",2*/

6. {0x00,0x00,0x10,0x10,0x10,0x10,0x10,0xD0,0x30,0x30,0x10,0x08,0x80,0x80,0x00,0x00,0x01,0x01,0x01,0x01,0x21,0x21,0x41,0x7F,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x00},/*"子",3*/

7. {0x00,0x00,0xF8,0x10,0x50,0x90,0x90,0x70,0x70,0x90,0xD0,0x70,0x30,0xF8,0x00,0x00,0x00,0x00,0x7F,0x00,0x08,0x06,0x01,0x1E,0x08,0x06,0x03,0x4E,0x40,0x7F,0x00,0x00},/*"网",4*/

8. };

复制代码

主程序代码如下所示

1.

2. //#include "ML51.h"

3. #include "oled.h"

4. #include "bmp.h"

5. int main(void)

6. {

7. unsigned char t=' ';

8.         OLED_Init();//初始化OLED

9.         OLED_ColorTurn(0);//0正常显示，1 反色显示

10.   OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示

11. while(1)

12.         {

13. //                OLED_DrawBMP(0,0,128,64,BMP1);

14. //                delay_ms(5);

15. //                OLED_Clear();

16. //                OLED_ShowChinese(0,0,0,16);

17.                 OLED_ShowChinese(18,0,0,16);//中

18.                 OLED_ShowChinese(36,0,1,16);//国

19.                 OLED_ShowChinese(54,0,2,16);//电

20.                 OLED_ShowChinese(72,0,3,16);//子

21.                 OLED_ShowChinese(90,0,4,16);//网

22. //        OLED_ShowChinese(108,0,6,16);

23.                 OLED_ShowString(8,2,"bbs.21ic.com",16);

24.                 OLED_ShowString(20,4,"2020/11/17",16);

25.                 OLED_ShowString(0,6,"ASCII:",16);

26.                 OLED_ShowString(63,6,"CODE:",16);

27.                 OLED_ShowChar(48,6,t,16);

28.                 t++;

29. if(t>'~')t=' ';

30.                 OLED_ShowNum(103,6,t,3,16);

31. //                delay_ms(5);

32. //                OLED_Clear();

33.         }

34. }

复制代码

接下来连接OLED的I2C接口与开发板，并使用开发板供电。

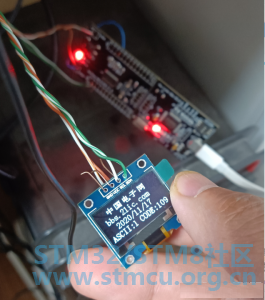

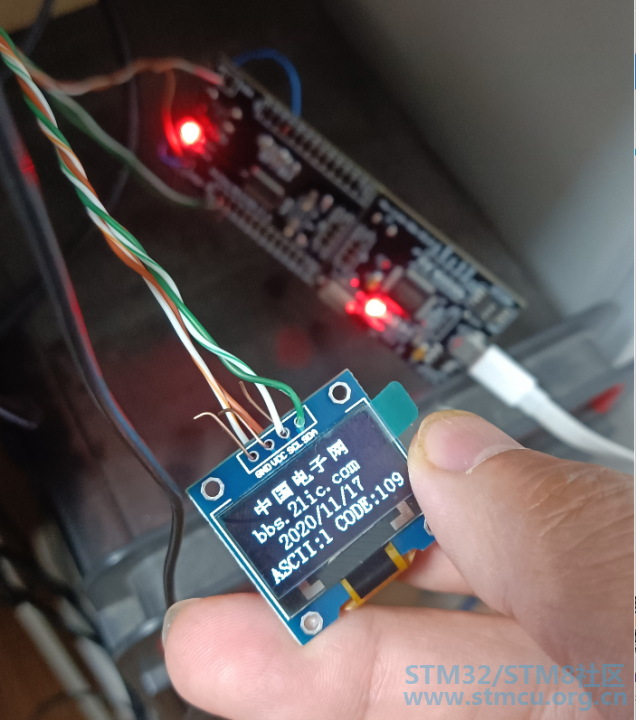

烧录后，效果如下图所示。然后就可以利用这个框架只需要修改简单的几个地方，就能实现OLED点亮了，可以用于其他的各种项目了。

最后献上我修改后的工程。

后面我再试试改成用硬件I2C收发器控制。

以上完成第一步点亮屏幕。

第二步，应用到自己的项目中：

如果需要显示温湿度的话，就可以利用这些函数组合出你要显示的内容，例如显示“温度：36.5℃”。

则需要先生成所需的汉字与符号字模。

1.

2. unsigned char code Hzk[][32]={

3.

4. {0x00,0x00,0xE0,0x40,0x40,0x40,0x40,0xFC,0x40,0x40,0x40,0x40,0x60,0xE0,0x00,0x00,0x00,0x00,0x07,0x02,0x02,0x02,0x02,0x7F,0x02,0x02,0x02,0x02,0x02,0x07,0x00,0x00},/*"中",0*/

5. {0x00,0x00,0xF8,0x08,0x08,0x28,0x28,0x28,0xE8,0x28,0x28,0x38,0x28,0xF8,0x08,0x00,0x00,0x00,0x7F,0x20,0x20,0x29,0x29,0x29,0x2F,0x29,0x2F,0x2D,0x28,0x7F,0x00,0x00},/*"国",1*/

6. {0x00,0x00,0x00,0xF0,0x20,0x20,0x20,0xFC,0x20,0x20,0x20,0xF0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0x05,0x05,0x05,0x7F,0x45,0x45,0x45,0x4F,0x40,0x60,0x78,0x60},/*"电",2*/

7. {0x00,0x00,0x10,0x10,0x10,0x10,0x10,0xD0,0x30,0x30,0x10,0x08,0x80,0x80,0x00,0x00,0x01,0x01,0x01,0x01,0x21,0x21,0x41,0x7F,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x00},/*"子",3*/

8. {0x00,0x00,0xF8,0x10,0x50,0x90,0x90,0x70,0x70,0x90,0xD0,0x70,0x30,0xF8,0x00,0x00,0x00,0x00,0x7F,0x00,0x08,0x06,0x01,0x1E,0x08,0x06,0x03,0x4E,0x40,0x7F,0x00,0x00},/*"网",4*/

9. {0x00,0x80,0x80,0xC8,0x30,0x00,0x80,0x40,0x30,0x18,0x10,0x60,0xC0,0x80,0x80,0x80,0x00,0x00,0x00,0x3F,0x12,0x09,0x04,0x7F,0x44,0x44,0x42,0x43,0x42,0x78,0x60,0x00},/*"论",5*/

10. {0x40,0x40,0x40,0xF8,0x40,0x60,0xC0,0x90,0x90,0x90,0x90,0x90,0x90,0x98,0xD0,0x80,0x00,0x10,0x10,0x1F,0x08,0x08,0x60,0x30,0x2C,0x27,0x23,0x25,0x28,0x30,0x60,0x00},/*"坛",6*/

11. {0x00,0x00,0x00,0x18,0xF8,0x18,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x18,0x1B,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"！",7*/

12.

13. {0x00,0x40,0xC0,0x18,0x90,0x60,0xF8,0xA8,0xA8,0xA8,0xA8,0xA8,0xF8,0x08,0x00,0x00,0x00,0x04,0x7C,0x7E,0x01,0x00,0x21,0x3E,0x22,0x3E,0x22,0x3E,0x23,0x3E,0x22,0x20},/*"温",8*/

14. {0x00,0x00,0x00,0xF0,0x90,0x90,0x90,0xF4,0x98,0x90,0x90,0xF0,0x90,0xD8,0x90,0x00,0x00,0x40,0x30,0x0F,0x40,0x44,0x44,0x4F,0x35,0x25,0x35,0x6F,0x64,0x40,0x40,0x00},/*"度",9*/

15.

16. {0x00,0x40,0xC0,0x98,0x60,0x00,0xF8,0xA8,0xA8,0xA8,0xA8,0xA8,0xA8,0xF8,0x08,0x00,0x04,0x04,0x7E,0x01,0x20,0x24,0x3D,0x20,0x3F,0x20,0x20,0x3F,0x24,0x27,0x33,0x20},/*"湿",10*/

17. {0x00,0x00,0x00,0xF0,0x90,0x90,0x90,0xF4,0x98,0x90,0x90,0xF0,0x90,0xD8,0x90,0x00,0x00,0x40,0x30,0x0F,0x40,0x44,0x44,0x4F,0x35,0x25,0x35,0x6F,0x64,0x40,0x40,0x00},/*"度",11*/

18.

19. {0x00,0x00,0x00,0x80,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x11,0x19,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"：",12*/

20.

21. {0x00,0x00,0x78,0x48,0x78,0xC0,0xE0,0x10,0x08,0x08,0x08,0x08,0x10,0x38,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x03,0x0F,0x08,0x10,0x10,0x10,0x10,0x08,0x08,0x04,0x00},/*"℃",13*/

22.

23. };

复制代码

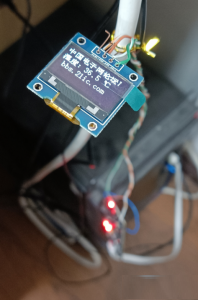

最后显示的效果如下图所示，如果将温度的数字通过读取传感器继续更新，就可以看到实时的温度了。

然后合理的利OLED厂家提供的库函数组合。

1.

2. //#include "ML51.h"

3. #include "oled.h"

4. #include "bmp.h"

5.

6. int main(void)

7. {

8.         char i=0;

9.

10.         unsigned char t=' ';

11.         OLED_Init();//初始化OLED

12.         OLED_ColorTurn(0);//0正常显示，1 反色显示

13.   OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示

14.         while(1)

15.         {

16.

17.

18. //第一行显示8个字符16*8==128

19. for(i=0;i<8;i++)

20. OLED_ShowChinese(i*16,0,i,16);

21. //第二行显示  温度：

22. OLED_ShowChinese(0,2,8,16);//温

23. OLED_ShowChinese(16,2,9,16);//度

24. OLED_ShowChinese(32,2,12,16);//：

25. //在第二行，第四个字符位置显示36

26. OLED_ShowNum(48,2,36,2,16);

27. OLED_ShowChar(66,2,'.',16);

28. OLED_ShowNum(74,2,5,1,16);

29. OLED_ShowChinese(90,2,13,16);//℃

30. //在第三行显示字符串

31. OLED_ShowString(8,4,"bbs.21ic.com",16);

32. //delay_ms(5);

33.         }

34.

35. }

复制代码

在使用中遇到了一个问题，我在main.c和oled.h都引用了头文件#include "ML51.h"

导致编译后报错重复定义。然后我删除了main.c中的，重新设置了引用头文件路径，完美解决。

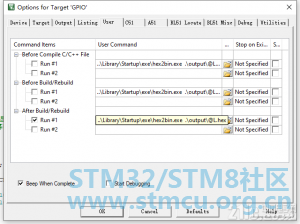

另外如果你修改了目录，或者重建了目录结构，需要在这里也修改一下，不然工程无法找到对应的exe。

..\Library\Startup\exe\hex2bin.exe  .\output\@L.hex

运行该命令可以生成所需的hex文件。

第三步，添加其他的外设驱动，实现显示检测数据显示功能

这里我使用的是ADC检测温度，然后通过该屏幕显示。

已经添加了NTC传感器。效果非常好

还有就是使用的GPIO，一定要初始化为GPIO模式的开漏模式，不然无法驱动屏幕。

1.

2. //***********************************************************************************************************

3. //  File Function: 通过ML51的GPIO P20、P21驱动I2C显示屏，通过P24_ADC_CH1测量NTC传感器阻抗，然后换算成温度显示在I2C屏幕上

4. //***********************************************************************************************************

5. //#include "ML51.h"

6. #include "oled.h"

7. #include "NTC.h"

8.

9.

10. /*

11. P20,P21接I2C的OLED屏幕SCL与SDA接口，

12. P24接NTC传感器接口，读取温度，并显示在OLED上

13. */

14.

15. void main (void)

16. {

17.         unsigned int ADCRESULT;

18.         float Rval;

19.         float temp;

20.         //        定义温度整数部分与小数部分

21.         unsigned int temp_H,temp_L;

22.         char i=0;

23.

24.         ADC_Open(ADC_SINGLE,1);                                        //Enable P24_ADC_CH1

25.         ADC_ConvertTime(3,7);

26.

27.         //对选用的管脚设置为开漏模式

28.         MFP_P20_GPIO;

29.         MFP_P21_GPIO;

30.         P20_OPENDRAIN_MODE;

31.         P21_OPENDRAIN_MODE;

32.

33.         OLED_Init();//初始化OLED

34.         OLED_ColorTurn(0);//0正常显示，1 反色显示

35.         OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示

36.

37.         while(1)

38.         {

39.                 set_ADCCON0_ADCS;                           // Software trig adc start

40.                 while((ADCCON0|CLR_BIT7)==CLR_BIT7);         // wait ADCF = 1;

41.                 ADCRESULT = (ADCRH<<4)+ADCRL;

42.                 Rval=1000*((ADCRESULT*6.2)/(4095-ADCRESULT));

43.                 temp=Res_to_Tem(Rval);

44.                 temp_H=((unsigned int)(temp*10.0))/10;

45.                 temp_L=((unsigned int)(temp*10.0))%10;

46.

47.                 for(i=0;i<8;i++)

48.                 OLED_ShowChinese(i*16,0,i,16);

49.                 //第二行显示  温度：

50.                 OLED_ShowChinese(0,2,8,16);//温

51.                 OLED_ShowChinese(16,2,9,16);//度

52.                 OLED_ShowChinese(32,2,12,16);//：

53.

54.                 //在第二行，第四个字符位置显示36

55.                 OLED_ShowNum(48,2,temp_H,2,16);

56.                 OLED_ShowChar(64,2,'.',16);

57.                 OLED_ShowNum(72,2,temp_L,1,16);

58.

59.                 OLED_ShowChinese(82,2,13,16);//℃

60.                 //在第三行显示字符串

61.                 OLED_ShowString(8,4,"bbs.21ic.com",16);

62.                 //在第4行显示字符串

63. //        OLED_ShowString(8,6,"gaoyang9992006",16);

64.                 OLED_ShowString(0,6,"0123456789123456",16);

65.                 Timer2_Delay(24000000,128,5,100000);

66.         }

67.

68. }

复制代码

另外对于字符是使用的8*16的字模，所以每行可以显示16个字符，共计可以显示4行。

这样既可以驱动屏幕，又可以通过ADC读取分压，换算成温度，显示到屏幕的预定位置了。

注意事项：需要注意的是，如果多文件使用到同一个头文件，应避免重复引用，以免报错重定向，而将其中放到一处引用即可。通过该实例，大家可以学习到驱动程序的移植方法，同时也可以让大家注意到，可移植能力的重要性，以避免面对不同MCu时候重复工作，本项目中使用到的厂家的驱动程序，即充分考虑了可移植性，只需要做最简单的底层映射即可正常使用。
