本文分享STM32之PWM波形输出配置总结。

9 t+ J1 u. d8 V# W. z- B$ g7 l一.   TIMER分类：

8 W$ l8 t' g  O5 L4 b1 c
STM32中一共有11个定时器，其中TIM6、TIM7是基本定时器；TIM2、TIM3、TIM4、TIM5是通用定时器；TIM1和TIM8是高级定时器，以及2个看门狗定时器和1个系统嘀嗒定时器。其中系统嘀嗒定时器是前文中所描述的SysTick。
; A: D% C( }" k7 q' Y+ Z0 c

其中TIM1和TIM8是能够产生3对PWM互补输出，常用于三相电机的驱动，时钟由APB2的输出产生。TIM2-TIM5是普通定时器，TIM6和TIM7是基本定时器，其时钟由APB1输出产生。

" F+ g; n- b( Z% R  s- Y二、PWM波形产生的原理：
  U/ Y- Q$ b* r* A# A, a+ D, d
- K* _. b9 M, d
1 B! I. X/ c$ d0 [通用定时器可以利用GPIO引脚进行脉冲输出，在配置为比较输出、PWM输出功能时，捕获/比较寄存器TIMx_CCR被用作比较功能，下面把它简称为比较寄存器。

这里直接举例说明定时器的PWM输出工作过程：若配置脉冲计数器TIMx_CNT为向上计数，而重载寄存器TIMx_ARR被配置为N，即TIMx_CNT的当前计数值数值X在TIMxCLK时钟源的驱动下不断累加，当TIMx_CNT的数值X大于N时，会重置TIMx_CNT数值为0重新计数。

而在TIMxCNT计数的同时，TIMxCNT的计数值X会与比较寄存器TIMx_CCR预先存储了的数值A进行比较，当脉冲计数器TIMx_CNT的数值X小于比较寄存器TIMx_CCR的值A时，输出高电平（或低电平），相反地，当脉冲计数器的数值X大于或等于比较寄存器的值A时，输出低电平（或高电平）。
* [, w3 a$ d7 c( H7 n8 Q& W

( z) G) C3 A% y- _! ?' U) r5 V8 d7 x如此循环，得到的输出脉冲周期就为重载寄存器TIMx_ARR存储的数值(N+1)乘以触发脉冲的时钟周期，其脉冲宽度则为比较寄存器TIMx_CCR的值A乘以触发脉冲的时钟周期，即输出PWM的占空比为 A/(N+1) 。
$ g# I" u2 b1 h0 g% q7 m' R
. G$ B$ K7 \! M) F0 T三、STM32产生PWM的配置方法：
' F5 Q3 G7 Z. R7 ~" s( e0 u

' |: Y% q# ]$ v/ c) k% {( O" t1、配置GPIO口：
/ l* W# `7 P1 `0 R; ]
7 z! c% C2 f* l, g% j# B6 A* g2 g" n
　　配置IO口的时候无非就是开启时钟，然后选择引脚、模式、速率，最后就是用结构体初始化。不过在32上，不是每一个IO引脚都可以直接使用于PWM输出，因为在硬件上已经规定了用某些引脚来连接PWM的输出口。下面是定时器的引脚重映像，其实就是引脚的复用功能选择：
: {. S* t# D( S3 j, F  L1 `  V

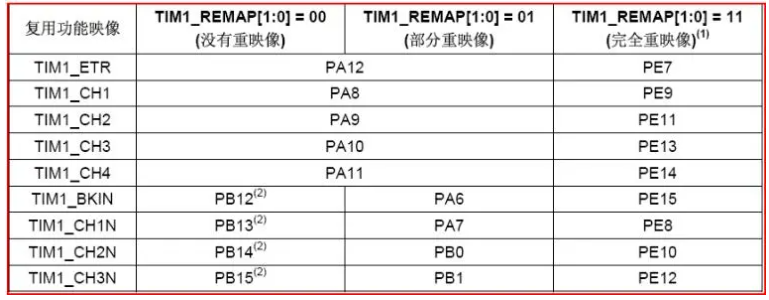

　　a.定时器1的引脚复用功能映像：

　　b.定时器2的引脚复用功能映像：
) `# d  A' a* d7 w5 d# t

　　c.定时器3的引脚复用功能映像：
) E) C2 z# _* e2 m" |+ S

　   d.定时器4的引脚复用功能映像：

# k" O& V0 Q/ @; Z2 Y根据以上重映像表，我们使用定时器3的通道2作为PWM的输出引脚，所以需要对PB5引脚进行配置，对IO口操作代码：

1. GPIO_InitTypeDef GPIO_InitStructure;//定义结构体

2. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB  | RCC_APB2Periph_AFIO, ENABLE);//使能GPIO外设和AFIO复用功能模块时钟

3. GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3, ENABLE); //选择Timer3部分重映像

4. //选择定时器3的通道2作为PWM的输出引脚TIM3_CH2->PB5    GPIOB.5
   ' D5 M+ [$ U( u6 b! B7 `1 @6 J
5. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //TIM_CH2
   & D+ `5 m' H0 C2 f6 e
6. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //复用推挽功能

7. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

8. GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化引脚

复制代码

2、初始化定时器：　
4 @) g0 X) {/ a: A

1.
   , _+ T" l3 [' s( x
2. TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;//定义初始化结构体

3. RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //使能定时器3时钟

4. //初始化TIM3

5. TIM_TimeBaseStructure.TIM_Period = arr; //自动重装载寄存器的值

6. TIM_TimeBaseStructure.TIM_Prescaler =psc; //TIMX预分频的值

7. TIM_TimeBaseStructure.TIM_ClockDivision = 0; //时钟分割
   " Y# b$ j6 {% C2 ^" H7 m6 |
8. TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //向上计数

9. TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根据以上功能对定时器进行初始化

复制代码

3、设置TIM3_CH2的PWM模式，使能TIM3的CH2输出：
+ |  W( r- g  K0 Z( f: O, k

1. TIM_OCInitTypeDef  TIM_OCInitStructure;//定义结构体
     s  c, J+ ]8 z! W, D
2. TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;//选择定时器模式，TIM脉冲宽度调制模式2

3. TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//比较输出使能

4. TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;//输出比较极性低
   % C+ h  F) ~: R- k# t% T0 {
5. TIM_OC2Init(TIM3, &TIM_OCInitStructure);//根据结构体信息进行初始化

6. TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);  //使能定时器TIM2在CCR2上的预装载值

复制代码

4、使能定时器3：

1. TIM_Cmd(TIM3, ENABLE);  //使能定时器TIM3

复制代码

经过以上的操作，定时器3的第二通道已经可以正常工作并输出PWM波了，只是其占空比和频率都是固定的，我们可以通过改变TIM3_CCR2，则可以控制它的占空比。修改占空比的函数为：

1. TIM_SetCompare2(TIM3,n);  //n不同，占空比不同。

复制代码

5、修改pwm波形的占空比：
编写一个函数：

1. void TIM3_PWM_Init(u16 arr,u16 psc);

复制代码

将以上所有的代码都加进来这个函数中，只要在main函数中调用该函数进行初始化，然后使用TIM_SetCompare2()函数修改PWM的占空比就可以在PB5脚得到需要的PWM波形了。关于频率以及占空比的计算方法有以下例子：
, F9 F' T* I; D+ H! H; A) G

1.

2. int main(void)

3. {
   ! h; l% N- N5 k0 ~  X4 y
4. 　　TIM3_PWM_Init(9999,143);//频率为：72*10^6/(9999+1)/(143+1)=50Hz
   * K6 h: K  y" \. V0 |5 d2 g- T3 L
5. 　　TIM_SetCompare2(TIM3,4999);//得到占空比为50%的pwm波形
   ; x. T! S: q1 T! h+ ]& m# D! k: N
6. 　　while(1);
   . v3 X, y/ Q( h# ~$ O1 L  y1 [
7. }

复制代码
