【MCU实战经验】解决stm32f407移植emwin5.16+ucosii 移植不成功 问题

[复制链接]
wxjsy 发布时间:2014-4-11 10:08
    在对stm32f407进行emwin5.16+ucosii 移植过程中,遇到的问题进行总结,希望对大家有所帮助
( Q3 v' h7 C+ Z. E' M6 J9 h6 n   移植过程参考了baiyangbing2009 的文章,在此基础上加入了ucosii系统。
, @+ j) d$ Y7 y& e0 |$ t  }/ |1,虽然emwin5.16的数据手册上明确写错,emwin没有用到浮点数,但是 mdk给出的库确实浮点数库 0.jpg # ]( V+ h5 x  \* `/ ^" e: l" i  Z
所以stm32f407必须开启浮点数 1.jpg ,4 P" L, p; Q6 \; J, G( q( h# _
不然gui_init()初始化会进入硬件错误中断。) T1 ~+ H9 l$ j! _0 i
2,添加浮点数的库 2P.jpg
, R1 R: l* I6 m& I,同时对修改部分文件,提高运行速度。 * V+ @1 o, h  r* e. `1 ?; \
    STM32-F4属于Cortex-M4F构架,这和M0、M3的最大不同就是多了一个F-float,即支持浮点指令集,因此在处理数学运算时能比M0/M3高出数十倍甚至上百倍的性能,但是要充分发挥FPU的数学性能,还需要一些小小的设置:. a1 y! B$ ?/ x/ U
        1.编译控制选项:虽然STM32F4XX固件库的例程之system_stm32f4XXX.c文件中添加了对应的代码,但给用户评估使用的STM32F4-Discovery例程中却没有,因此MDK4.23编写浮点运算程序时,虽然编译器正确产生了V指令来进行浮点运算,但是因为system_stm32f4XXX.c文件没有启用FPU,因此CPU执行时只认为是遇到非法指令而跳转到HardFault_Handler()中断中原地踏步。因此要保证这个错误不发生,必须要在system_init()函数里面添加如下代码:
- @/ z, u, Q' K. E/ S/* FPU settings ------------------------------------------------------------*/( D2 u) S- b3 a
  #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
6 ^2 @6 V) N8 \. J8 {7 p    SCB->CPACR |= ((3UL  0)4 @. m+ f! d4 V; B
                             {$ [8 y% N2 V( Z* m; u
                                     //    #if __FPU_USED
4 S' a  M: g! N8 [4 t# F- E                                    #if (__FPU_USED == 1) && defined ( __CC_ARM   )
2 g) T1 b  o' t1 w- N& @  K                                              *pOut = __sqrtf(in);4 K% R' U4 ], @& A& q& ~6 }
                                   #else
, q( t5 T6 S! ~/ k, y                                              *pOut = sqrtf(in);
0 m# S& H2 v% V4 G; b                                   #endif
7 N, F2 _; U7 k  h& U) z9 w                                 return (ARM_MATH_SUCCESS);
, O) E2 Q( S$ a) y: G                            }
) ^. N4 X  m' Y* Y3 Z: V                        else
% G$ s/ r' l9 V9 q9 B/ b( ]  y                           {
; x/ Q4 c1 R0 C# m                               *pOut = 0.0f;+ J$ i) V" u' ^7 N
                                return (ARM_MATH_ARGUMENT_ERROR);
9 Y4 X* z7 g2 `4 V# I6 N6 v                          }
1 Q# y/ s- S7 b0 p+ b2 i               }   / S6 \* |" }4 C" d  l
        即开方用的函数是arm_sqrt_f32(),其中首先判断被开发的书是否大于0,只有大于0的才能进行运算,否则输出结果为0并返回“错误”标志。如果大于0,并且实用了FPU和__CC_ARM控制项,那调用__sqrtf()来完成编译,否则调用sqrtf()——这个sqrtf()是能在keil的math.h中找到的,即调用子函数来完成运算,而__sqrtf()呢?新出现的,相信大家都能猜到是什么玩意儿:对,就是VSQRT指令!因此要把这点性能也要发挥出来,就需要工程选项之C/C++选项卡的define中继续加入语句__CC_ARM才行。大家可以比较一下是否加入__CC_ARM编译后会汇编代码的差别巨大差别。
( d' |. }& _% B1 ?       当然,对于arm_sqrt_f32()函数还是有些麻烦,如果你确认被开方的书是大于等于0的,那就直接使用__sqrtf()函数完成运算,即一条简单的VSQRT指令。(参考网上资料)。8 K+ o6 n0 X- K9 \
! _+ v9 j# ?* q% z, g/ @! q' T3,修改stm32f407的堆栈大小。 如果堆栈过小也会造成 图形gui初始化失败。
9 P" N8 ?4 y0 V* n# U) @8 l在启动文件startup_stm32f10x_md.s中修改) o( D" j4 i0 {2 f: N
“Stack_Size      EQU     0x00000200”,# Y! Z& u8 p! s
将堆栈改大点,改为
! M5 l4 A7 |) e+ E“Stack_Size EQU  0x00004000”。6 t3 s9 L/ ]# o2 Q+ |
4,系统滴答时钟不准,在移植后发现系统时钟比正常时钟慢滴答为100ms 但是实际上比100ms慢好多,最后发现问题出在晶振频率的设定上。在官方固件中,提供的外部晶振为25mhz,但是实际上 stm32f4discovery 却是8mhz的系统时钟,所以需要进行修改,可以更换外部晶振也可以修改程序,将stm32f4xx.h中的( f0 q3 ]* p  }6 S8 n$ b# C
#if !defined  (HSE_VALUE)
9 v* z$ @( N- s1 B! L# k  #define HSE_VALUE    ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */8 i' \: Y/ S1 ^8 K) W6 m
#endif /* HSE_VALUE */7 Q+ y: B) r: |" H" W' z* @6 M
修改为
: x' u1 {" C2 l5 Z#if !defined  (HSE_VALUE)
. y4 R! I! [* ?. B  #define HSE_VALUE    ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */4 k  Z9 Z  D; b7 h2 N% O( B
#endif /* HSE_VALUE */
, q+ P4 w- N+ D/ N6 v同时修改mdk的晶振为8.0 4.jpg 。如果不想修改官方固件 也可以再c/c++ 选项卡define里添加; {  n+ E9 s3 P
HSE_VALUE =8000000。. ^2 p; a% }2 i7 @
  这样重新编译一下,系统时钟就准了。
' M* c+ Z# \) p, a  t# H  F7 M5,最后遇到的问题就是 在移植触摸屏中遇到无法校准问题。
4 n+ x# N1 k& ?2 j; [% u. Wemwin 和ucgui 在对触摸屏的ad值选取略有不同, 在实际移植过程中发现, ucgui在 宏定义中直接定义好
5 w' U" L8 @, i& h3 e! [. U#define GUI_TOUCH_AD_LEFT
/ O# U5 D4 p' ~/ |% d0 {$ z#define GUI_TOUCH_AD_RIGHT   % o* E* \; a/ [9 G
#define GUI_TOUCH_AD_TOP         . [9 |  N- x; Q0 n; \: \
#define GUI_TOUCH_AD_BOTTOM      6 F" T1 i; ?4 E
 只要这几个值选着的准确,就可以了。但是在emwin中 即是在宏定义中定义准确了,发现触摸屏也不准, 在emwin中必须通过触摸校准函数,触摸屏才可以准确识别。
1 }- W) m2 x3 k: N1 x  r. J4 Y! mGUI_TOUCH_Calibrate(GUI_COORD_X, 0, 480, TOUCH_AD_TOP , TOUCH_AD_BOTTOM);
5 u, z3 r7 C  i- l/ L+ q2 H) J8 D5 CGUI_TOUCH_Calibrate(GUI_COORD_Y, 0, 272, TOUCH_AD_TOP , TOUCH_AD_BOTTOM);5 J- S, T6 {8 O7 N

7 M2 h, w( n: T% z) w$ L6 H) v& q/ V1 w6 f5 g

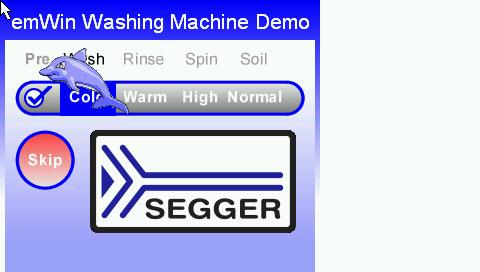

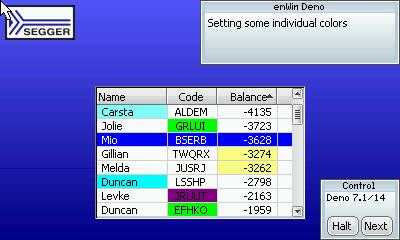

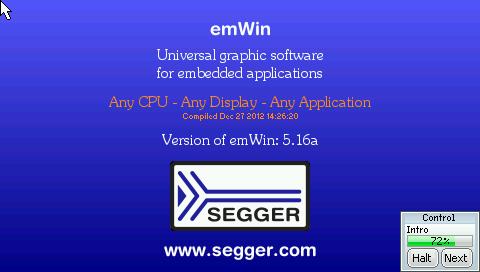

我用的是ra8875驱动4.3寸屏幕,屏幕刷新率能达到15m以上。(产考图片来自baiyangbing2009)
8 ]0 a3 o: m/ f0 ]: U; T9 B, J6 L 9 q% P: A0 m) c
5.jpg ( t# |, ^  H9 p% L" D( B2 }% |  h

/ v, H5 h1 B) S0 `0 R
$ n. X, C0 n, W 7 m$ m0 W' v+ |5 d) l
补充工程文件链接在附件里, 不知道怎么压缩文件太大,只能存到网盘里了

工程文件链接.txt

下载

31 Bytes, 下载次数: 148

赞 收藏 1 评论12 发布时间:2014-4-11 10:08

举报

12个回答
jinniuxing 回答时间:2020-9-26 11:16:15
链接不存在了
A.K. 回答时间:2014-4-15 15:13:36

RE:解决stm32f407移植emwin5.16+ucosii 移植不成功 问题

谢谢分享
andrew_lya 回答时间:2014-4-15 17:07:15

RE:解决stm32f407移植emwin5.16+ucosii 移植不成功 问题

谢谢分享,学习下!
wakojosin 回答时间:2014-4-15 22:50:32

RE:解决stm32f407移植emwin5.16+ucosii 移植不成功 问题

谢谢分享,看看,学习学习
csc57 回答时间:2014-4-16 08:18:24

回复:解决stm32f407移植emwin5.16+ucosii 移植不成功 问题

good good
Andrew31 回答时间:2014-4-16 09:21:29

回复:解决stm32f407移植emwin5.16+ucosii 移植不成功 问题

讚
zhengjiwu1 回答时间:2014-4-16 10:27:06

RE:解决stm32f407移植emwin5.16+ucosii 移植不成功 问题

我也遇到问题了,非常感谢
zhangxk99 回答时间:2014-4-16 11:56:01

回复:解决stm32f407移植emwin5.16+ucosii 移植不成功 问题

 正在学习f407,参考下。谢谢分享!
linyue732 回答时间:2014-12-8 16:56:27
来学习一下,拜见高手
水之韵 回答时间:2014-12-9 13:29:32
怎么不行呢,楼主,移植不成功,stm32f4+ra8875,7寸屏,根本就进不去main函数,不知道哪儿出错了,我在main函数里放了一个蜂鸣器开关,程序也许就没跳进去main函数,,,求解答,,
水之韵 回答时间:2014-12-10 12:53:49
太感谢楼主了,十分感谢楼主的分享,系统初步跑起来了,,
jinniuxing 回答时间:2020-9-26 11:14:35
遇到问题了,非常感谢
