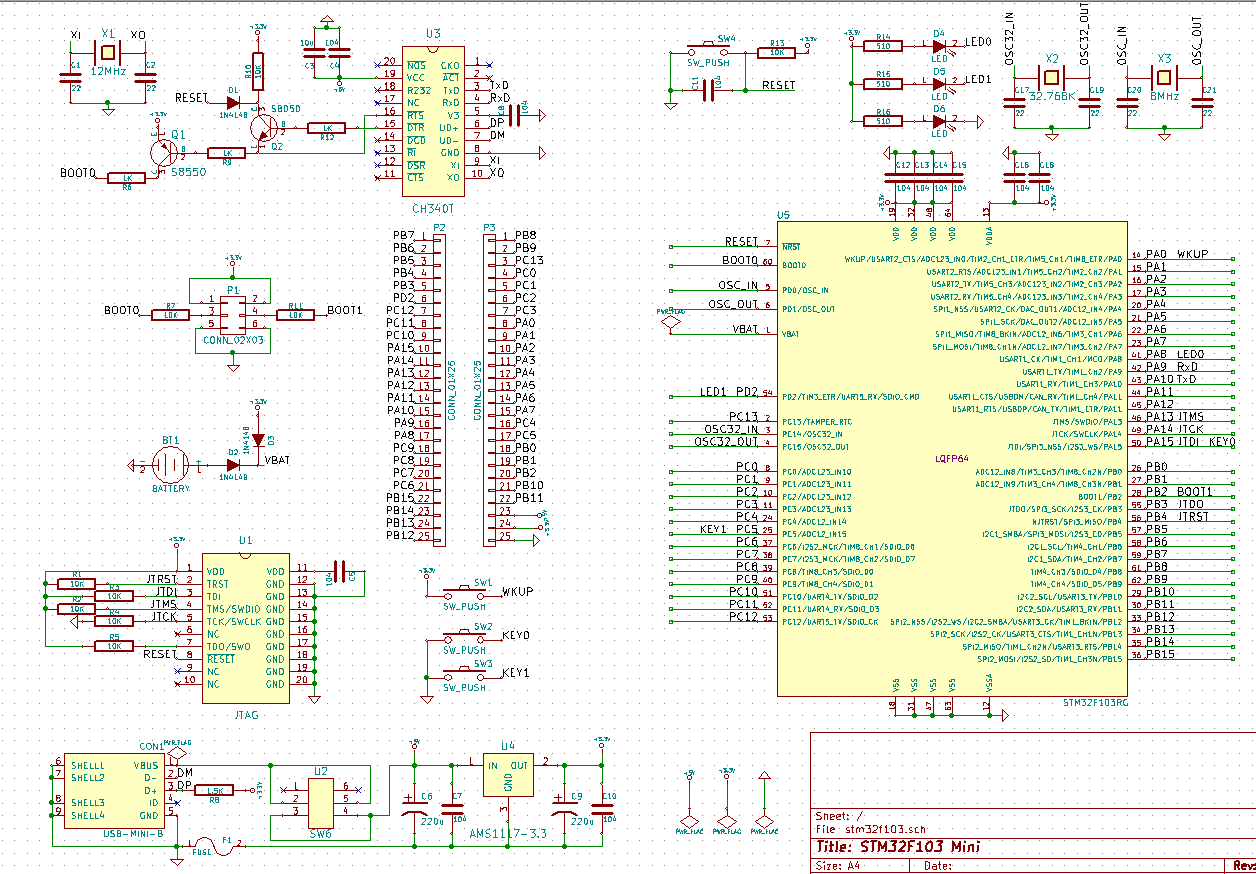

本帖最后由 netlhx 于 2014-11-28 09:29 编辑 . Z1 H t% Q0 X * s+ ^$ d% \' D+ N( R 画了个STM32F103RC的最小系统，准备打板自己焊个玩玩。用的是KICAD画的，麻烦大家帮忙看看，灰常感谢！！！: S0 }1 [- d* d8 l9 T/ t& u4 h/ [7 h 下面是原理图，参考原子的MINI图画的，如果看不清楚，请下载附件里的PDF文件。: m# ~& o" G) U 再次感谢！
* X7 T& ], X7 w' o2 G8 N 原理图PDF文件：6 ]4 e; |& i5 u2 Z
stm32f103.pdf
(127.13 KB, 下载次数: 29)
|
微信公众号
手机版
讨论：如果想做的板子小点，建议：
1.3个LED换成4P的0603封装的RGB3色LED+0603封装的4R8P排阻，尺寸小很多。
2.晶振采用2x6圆柱的。
3.去掉340T，节省一大块PCB面积。' w/ S5 F3 T5 \, }0 K! b
4.采用SWD4线，不用JTAG7 l- K) v1 s: k* M; e. Y K$ E
5.电源采用6206-3[只有100mA，]的稳压器件。
感觉好难啊，可以共享一下封装吗
