本帖最后由 baiyongbin2009 于 2015-4-12 12:13 编辑 & y) p J/ k) ^ 前言说明:3 p2 P" G( K5 [* J 为了响应大家的号召,我们V5板子资料全部开源,毫无保留。 ! _, k/ y% C& ?# G5 a3 W6 z 从2013年6月份推出至今,我们的STM32-V5开发板光盘资料从V0.5一直更新到V4.3,总共更新过38次。至今已经完成300多个例子,3个用户手册,第4个数字信号处理用户手册已经完成27期教程,2015年元旦后携带着我们原创的示波器演示再开源给大家。STemWin的书稿已经交给出版社,明年4月份上市。$ O+ ^9 N+ o/ L# ^$ ~5 X/ A1 w 开发板配套的例子和资料太多,不能为大家都详尽,大家尽情的下载即可。 / {# X7 Q' [& A$ Y0 {" I STM32-V5开发板光盘资料V4.3百度网盘全下载: 光盘A: https://pan.baidu.com/s/1sjLoRbZ 光盘B: https://pan.baidu.com/s/1jGraW0Q 7 z/ ~7 T/ W- W0 H: O7 @ B盘主要是工具软件,B盘分享一直失败,上面是临时地址 ![]() 4 X; e) V- b# a* G0 y( H1 y; U 一、用户手册下载:) y7 L* T4 N5 i6 \ http://bbs.armfly.com/read.php?tid=1285 1. 安富莱_STM32-V5开发板_用户手册(V2.0) .pdf(基础篇已经完成,提高篇持续更新中) 2. 安富莱STM32-V5开发板STemWin教程.pdf(已经完成60期基础篇,10提高篇实例已完成) " P4 \& c z/ C: d. k; q 3. 安富莱STM32-V5开发板μCOS-III教程.pdf(已经完成11期,后期教程持续更新中) 4. 安富莱STM32-V5开发板主板原理图" C$ Q3 a; j7 {7 d 5. 安富莱数字信号处理教程2015年元旦后发布,共50期,现已经完成27期,详情看这里:链接1 P/ c( d' h, a# v 二、软件资源:4 u- @. w7 g! P% Y% Q U+ G) z 1.1 支持多个操作系统,已支持的RTOS内核及其中间件如下(含有大量实例及教程): (1). uCOS-II7 L; [( M7 ? M8 h5 c (2). uCOS-III (3). FreeRTOS (4). RTX9 O& E5 T; f( L' s (5). emWin(uCGUI) (6). uip (7). Lwip: s( K4 \ i: J5 S (8). FatFS (9). BSP(大量原创外设驱动代码,规范的驱动编写,可稳定运行于各个RTOS下)8 Q0 _$ q; L* V 1.2 提供 uCOS-III(FreeRTOS)+STemWin+FatFs+Lwip+UIP+USB 的综合例子。 1.3 大量的BSP驱动源码,驱动代码的编写,函数的命名,变量的命名等都十分的规范:) S" [& D% a5 @1 g6 B7 ^ ![]() % V/ J5 [" N0 R" ~+ b& N% A ( Y9 O+ f" j% |- ]8 X( B) E |

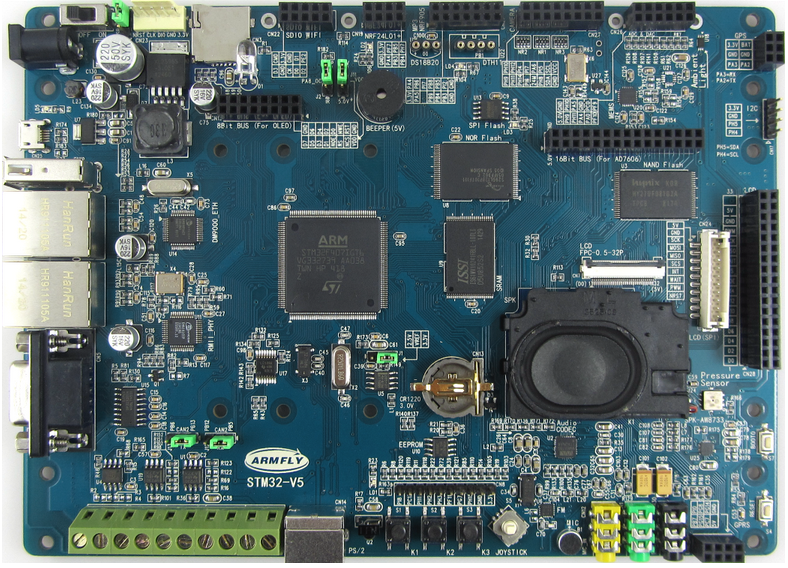

强劲的硬件配置,用料很足,先上图片,新的板子屏上已经加铁框:
底板显示效果:* R- |- `" X. R" q
0 v" k ?: ~. A1 }* l
(1)CPU 选择 176脚 STM32F407IGT6/LQFP-176。( L$ c1 Z% q, \, Z, e$ S: s2 `/ A
主频168MHz,1MB Flash, 192KB RAM。 相对100脚STM32F407VG和144脚的STM32F407ZG,提供的外设功能更加丰富。; V" C N! V, l' `
串口、SPI、I2C、I2S、摄像头、FSMC、SDIO、以太网、USB Host、USB Device等硬件接口,同时使用一点压力都没有。
1. 集成2MB容量高速16位SRAM。可用于高速ADC采集缓冲区、录音缓冲区以及emWin等GUI动态内存。
2. 集成128MB NAND Flash。提供FatFS文件系统支持,适合存储一些MP3文件、字库文件等
3. 集成16MB NOR Flash。可用来存储背景图片和汉字点阵字库(16点阵,24点阵,32点阵常用一、二级字库全部加起来不过2MB), T( H9 N. u& P: @' E3 J5 I0 D
使用NOR Flash存储的优势:访问方便,和内存读取方式一样。刷图,刷汉字速度快。' i2 z0 {7 M* j# ~& i1 q2 u/ j$ `
(3) 串行存储器6 q- ]1 Z9 }% U2 Z0 }) i4 D
1. 集成高速SPI串行Flash, 容量8MB。属于低成本存储方案。适合一些存储速度要求不高、存储容量需求大并且成本敏感的场合。+ k* M& N1 L/ ^5 f
2. 集成I2C接口串行EEPROM, 容量16KB。0 z, A5 d0 C/ p5 r& ]. B
可以用来保存经常更改的统计数据或者系统参数。虽然CPU内部Flash也可以用来存储参数,但在实际应用中还是不如EEPROM方便。 ) h4 L5 g6 i( m, {$ f
使用内部FLASH的有点是成本低。但是其缺点也显而易见:
(1) 必须整扇区使用(128K或512KB),会占用宝贵的Flash程序空间
(2) 擦写寿命有限,需要借助复杂的磨损平衡算法来提高寿命。无形中提高系统风险。
(3) 在写Flash的过程中必须关闭中断禁止CPU访问Flash中的指令,此举此时会引起影响一些硬件中断的执行。
(4) MEMS传感器
1. 集成目前最热门的运动型传感器: 三轴陀螺仪、三轴加速度计、三轴磁力计(电子指南针)4 ^" z$ Z6 Z" m8 x
2. 集成气压传感器(可换算高度)、集成环境光照度传感器。4 @: H9 ]0 l) d' c. \4 Z% N
. H: t7 B( |6 `, V1 C. R
(5) 显示屏接口完美支持多种触摸液晶屏。底层驱动程序自动识别,可以实现同一个固件支持所有的显示模块。
1. 3.5寸屏(480*320分辨率) 小尺寸高分辨率,显示细腻。 W6 u6 x- w; H4 l
2. 4.3寸屏(RA8875驱动,480*272分辨率)亮度高,颜色很正,适合手持桌面类设备。+ t3 z; S5 i* N, u& H; z$ C
3. 5.0寸屏(RA8875驱动,480*272分辨率)比4.3寸看起文字大一点,16点阵汉字远看视觉效果好。
4. 5.0寸屏(RA8875驱动,800*480分辨率)高分辨率,显示细腻,适合近观。
5. 7.0寸屏 (RA8875驱动,800*480分辨率)显示区域大,适合远观。
7 Q9 y. D, }) Y% Q% P$ G
(6) 支持外扩模块(SPI、USART、I2C、SDIO、FSMC、DCMI均引出到插座)
1. GPRS模块& W, Y6 L% n: u5 }
2. GPS模块$ R5 f, u/ ]: _7 R
3. MP3模块. K$ K3 Z+ U4 y2 y# |6 ]7 ^
4. 示波器模块" A7 E# ^. `6 a. d
5. 摄像头模块8 M+ ^5 M& P0 r* V6 x* O2 s6 U
6. nRF24L01无线模块0 j: k* k& M1 P/ Y3 q, j; @
7. nRF905无线通信
8. OLED显示模块
9. AD7606数据采集模块
10. DAC8501双路DAC模块(0-5V)
11. DAC8563双路DAC模块( -10V -> +10V)
! `( E# w8 s c: Z, l7 L
