【安富莱STemWin教程】第1章 STemWin介绍

[复制链接]
baiyongbin2009 发布时间：2015-1-6 16:13
本帖最后由 baiyongbin2009 于 2015-1-6 16:32 编辑 7 y3 [2 x" I# X+ v) k
; v$ p  E! h# I' J* N

特别说明：完整STemWin的1-60期教程和配套实例下载地址：链接

第1章  STemWin介绍

- x# Q2 i& z; \8 I: a) q) g* g" R& G
    本期教程开始带领大家了解一下STemWin的基本知识，其实确切的讲应该叫emWin基础知识，由于教程使用的开发板是ST的微控制器，所以就把名字统一命名成STemWin（为什么叫STemWin，在下面会有详细的讲解）。
    1.1 STemWin，emWin，μCGUI之间的关系
    1.2 SEGGER公司介绍
    1.3 STemWin介绍
    1.4 STM32F103和407跑STemWin性能测试
    1.5 STemWin论坛
    1.6 总结
1.1  STemWin，emWin，μCGUI之间的关系
    这个放在最开头进行说明，因为很多的初学者比较的迷惑。
    对于一些刚学GUI的用户来说，知道μCGUI的比较多，而不知道所谓的emWin或者STemWin。这个并不奇怪，主要是因为大部分人只知道SEGGER公司的做的JLINK，而不知道他们还有RTOS和相关的中间件（中间件的意思就是基于RTOS的文件系统，GUI，USB主机和设备协议栈等）。
1.1.1      μCGUI在国内比较火的原因
    μCGUI在国内前几年比较火的原因有三点：
l 一个是μCOS-II在国内的推广，自从Micrum公司出的那本《嵌入式实时操作系统μCOS-II》发布之后，国内关于μCOS-II的资料就是普天盖起，再加上各种培训机构和开发板的推广，μCOS-II就在国内火起来了。μCOS-II火的同时，它配套的中间件，特别是μCGUI就跟着在国内火了起来。
l 前几年国内有一个μCGUI的论坛，这个论坛在国内的μCGUI方面应该算是做得最好的，特别是那个站长在μCGUI方面的研究，这位站长对于μCGUI在国内的发展功不可没。
l 还有一个原因就是μCGUI是带有源码的，很多时候可以通过修改部分的源码实现一些特殊的功能，现在网上流传的μCGUI的源码已经不知道经过多少人的手被修改过，最原始的的代码已经在官网上面找不到了。
1.1.2      emWin和μCGUI的关系
    首先要明白，这两个GUI是一个东西。最初这个GUI就是SEGGER公司的，然后以什么的方式授权给μCGUI就不清楚了。现在SEGGER公司是这个GUI的主要推动者，已经将其授权给了多个芯片生产厂家。
1.1.3      STemWin和emWin的关系
    STemWin是SEGGER公司授权给ST（意法半导体）的。使用ST芯片的用户可以免费使用STemWin。
    其实不光授权给了ST，还有NXP，Energy Micro等。凡是使用这些芯片厂商生产的处理器都可以免费的使用emWin。但是出于一定的保护措施，使用STemWin的库是不能用在其它芯片厂商的处理器上面的。因为在工程初始化STemWin前要使能CRC校验。如果没有使能，STemWin是启动不起来的。KEIL MDK的安装目录里面也带有emWin软件包，这个软件包也不是可以直接使用的，用户需要给KEIL MDK注册RL-ARM才可以使用。
    这里STemWin还针对ST的微控制器做了专门的优化，比如在使用ST的F4XX微控制器带FPU的芯片时，STemWin在需要浮点处理的地方专门做了优化。
1.1.4      emWin5.xx版本和以前版本的不同
    emWin发展到5.0版本以后已经产生了很大的更新，特别是底层驱动方面。emWin5.xx版本向下完全的兼容低版本，当然包括μCGUI5.xx以下的版本，也就说如果用户有在μCGUI5.xx以下版本建立的工程，完全可以用在高版本上面（条件是没有修改过源码）。这里不建议初学者修改源代码，修改过后会破坏现有的机制。在以后的使用中会养成不好的习惯，只要某些功能无法实现就去修改源码，随着修改的增多会严重的破坏现有的机制。
    emWin5.xx以后的版本只有库，没有源码。对于一些想研究源码的，可以看早期的版本，了解一下通讯机制。不过对于大多数从应用角度出发的，完全没有必要学习源码，源码内容太多。对于一些无法实现的功能，在emWin5.xx上面得到了很大的改善，基本不需要修改源码。如果通过各种方法实在无法实现，完全可以使用emWin支持的用户控件设计方法做一个符合要求的。
1.2  SEGGER公司介绍
    SEGGER公司应该算是一家老牌的调试工具以及RTOS及中间件的生产商。SEGGER公司成立于1997年，到现在的2014年，有差不多17年的历史了，这家公司主要有两个office，一个是在德国的Hilden，另个在美国的 Massachusetts。官网还有一个他们工作地方的照片，看着很不错，我这里也把这个照片贴上。

4 B! l& E0 P* b6 a8 r
    SEGGER公司的产品主要有三个方向，分别如下：
1.2.1      RTOS及其中间件
    SEGGER公司的RTOS是embOS，在国内知道的人可能比较少。SEGGER做的embOS和中间件都是以库的形式供用户下载的，除非购买了使用权。产品主要如下：
l  embOS  (Real Time Operating System)
l  embOS/IP  (TCP/IP Stack)
l  emWin (Graphic Software &GUI)
l  emFile (File System)
l  emUSB Device (USB Device Stack)
l  emUSB Host (USB Host Stack)
l  emModbus（Modbus Stack）        emModbus是今年（2014年）刚刚发布的。
1.2.2      J-Link调试工具
J-Link应该大家都不陌生，它是有SEGGER公司设计的。具体的J-Link产品有好几款，具体如下：
l  J - Link PRO
l  J - Link ULTRA+
l  J - Link PLUS
l  J - Link
l  J - Trace Cortex-M3
l  J - Trace ARM
1.2.3      ProductionProgrammers
这个工具在国内用的比较少，主要如下几款产品：
l   Flasher  ARM
l   Flasher  RX
l   Flasher  STM8
l   Flasher  ST7
l   Flasher  5
l   Flasher  5 PRO
/ A4 g# U2 i1 v, O9 N
上面说的这三项应该算是SEGGER公司的主营产品，更详细的可以上面他们的官网www.segger.com进行了解。

: D" ]" |6 Q; H
赞 收藏 1 评论13 发布时间：2015-1-6 16:13

举报

13个回答
baiyongbin2009 回答时间：2015-1-6 16:13:35
本帖最后由 baiyongbin2009 于 2015-1-6 16:26 编辑
+ y/ D' T0 D, x+ e8 D) F6 g6 @, |+ _# a  g* ?  r6 {
1.3  STemWin介绍
    emWin5.xx版本设计出来的界面还是非常漂亮的，先贴几个相关的设计图片，让大家有一些感官的认识。
1.3.1       STemWin设计界面
* S. t7 @$ t1 Z% s, t
l  第一幅是官方设计的图片

* P' W4 C% K) U
整体来说，这些图片还是非常漂亮的，不过这些界面不是用专门的控件显示出来的，使用的2D绘图配合内存设备管理实现的。

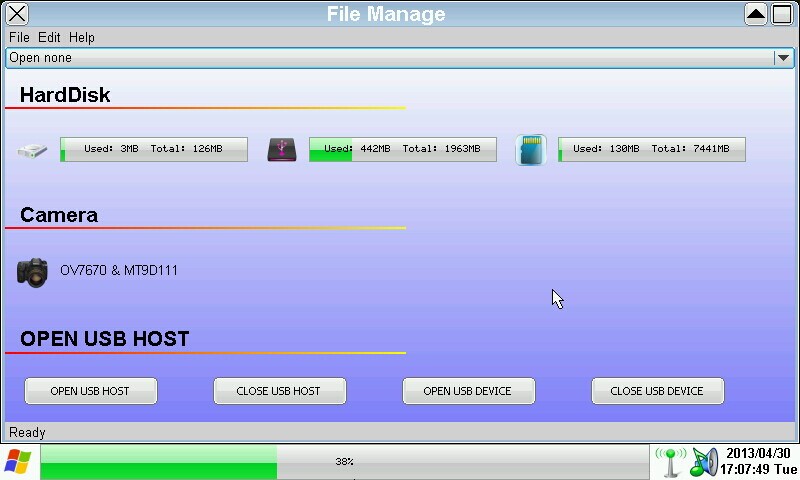

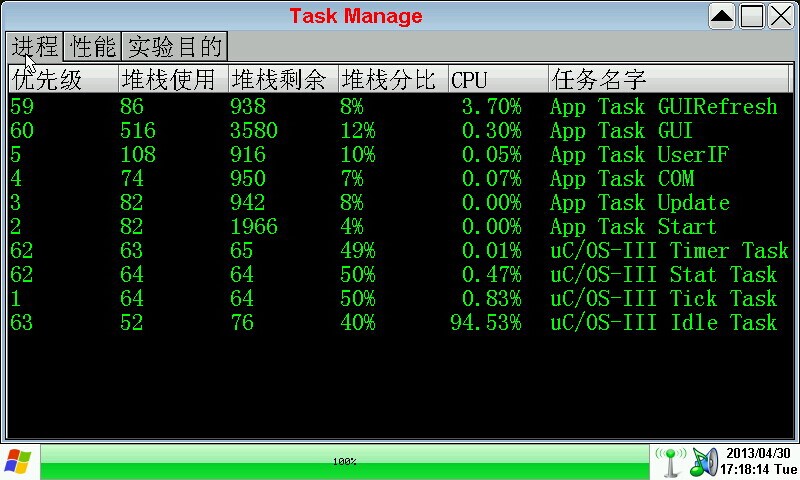

l  下面的是在STM32-V5开发板上面实现的界面
    总的来说这些界面还是非常漂亮的，关于STM32-V5开发板更详细的资料可以看如下两个地址：

! ]5 r7 o1 O& Q+ \1 f+ ^, ^, f6 F% U. V( n1 w- g6 I/ b

" v" h1 O* P4 e" k
9 g4 V5 |: b% V. d& v

1 p6 x2 W* o/ K; ?: ^; ^6 e
1.3.2       目标系统（硬件）

4 Y8 W5 ?, o1 g
目标系统必须具有：
  l  一个CPU（8/16/32/64位）
  l  一个具有最小内存的RAM和ROM
  l  一个完整图形显示器 （任何类型和任何分辨率）
         存储器要求取决于使用的是软件的哪部分以及目标编译器的效率。因此不可能指定精确的值，但是以下值适用于典型的系统。
小系统 （无窗口管理器）
  l  RAM：100字节
  l  堆栈：600字节
  l  ROM：10-25 kb（取决于所使用的功能）
大系统 （包含窗口管理器和小工具）
  l  RAM：2-6 kb（取决于所需的窗口数）
  l  堆栈：1200-1800字节 （取决于所使用的功能）
  l  ROM：30-60 kb（取决于所使用的功能）
        请注意，如果应用程序使用了很多字体，则对ROM的要求会提高。上述所有值都是粗略估算值，不保证能正常使用。
1.3.3       特性
    emWin设计用于提供高效且独立于处理器和显示控制器的图形用户界面，用于任何使用图形显示进行操作的应用。它与单任务和多任务环境、专用操作系统或具有任何商业RTOS兼容，emWin的发货形式为C语言源代码。它可适用于任何尺寸的、具有任何显示控制器和CPU的物理和虚拟显示器。其特性包括：
一般特性
  l  支持使用任何控制器的任何 （单色、灰度或彩色）显示器 （如果有正确的驱动）。
  l  在较小显示器上无显示控制器也可运行。
  l  使用配置宏可支持任何接口。
  l  显示尺寸可配置。
  l  可在显示器上的任何点 （而不仅仅是在偶数位字节地址）上写入字符和位图。
  l  已针对尺寸和速度优化了各种例程。
  l  利用编译时间切换可进行不同优化。
  l  对于较慢的显示控制器，可在存储器中缓存显示，将存取操作减到最少，从而获得非常高的速度。
  l  结构清晰。
  l  支持虚拟显示；虚拟显示可大于实际显示。
图形库
  l  支持不同色深的位图。
  l  可使用位图转换器。
  l  绝对无浮点使用。
  l  快速线/点绘制 （不使用浮点）。
  l  圆形/多边形绘制非常快速。
  l  不同的绘图模式。
字体
  l  基本软件配备多种不同的字体：4*6、6*8、6*9、8*8、8*9、8*16、8*17、8*18、24*32以及像素高度为8、10、13、16的比例字体。
  l  可以定义新的字体并只需简单链接。
  l  只有应用程序使用的字体才实际链接到生成的可执行程序，从而使ROM使用最小。
  l  字体可分别在X和Y方向完全缩放。
  l  可使用字体转换器；主机系统 （即Microsoft Windows）上有的任何字体都可以转换。
字符串/值输出例程
  l  例程可以十进制、二进制、十六进制、任何字体形式显示值。
  l  例程可以十进制、二进制、十六进制、任何字体形式编辑值。
窗口管理器(WM)
  l  完整的窗口管理操作，包括裁剪。窗口的客户区以外的区域不可能被覆盖。
  l  窗口可以移动和调整大小。
  l  支持回调例程 （可选择是否使用）。
  l  WM使用最小的RAM（每个窗口大约50字节）。
PC界面外观的可选小工具
  l  提供各种小工具 （窗口对象，也称为控件）。它们通常自动操作并且简单易用。
支持触摸屏和鼠标
  l  对于按钮小工具等窗口对象，emWin提供触摸屏和鼠标支持。
PC工具
  l  模拟脉冲查看器。
  l  位图转换器。
  l  字体转换器。

, t, a7 o" k5 }) i4 f
赞 评论
baiyongbin2009 回答时间：2015-1-6 16:13:49
本帖最后由 baiyongbin2009 于 2015-1-6 16:31 编辑 ' C( Y2 j' u7 Q  e; ^

. m0 y2 u2 [% N% B& ^  p" G: x
1.4  STM32F103和407跑STemWin性能测试
    以前论坛上以及群里面的一些客户对STM32F103和407跑STemWin持怀疑态度，觉得跑不起来，或者说实时性不行，刷屏比较慢，这里我专门的做了一些测试。
1.4.1       刷色块" J3 c6 {7 D! O
l  测试F4驱动RA8875的7寸800*480分辨率的屏。

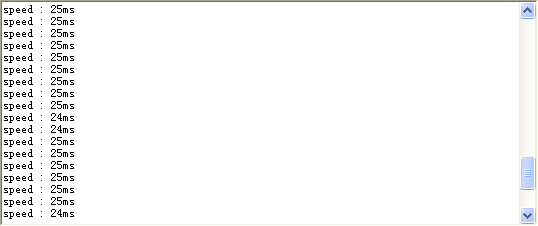

    优化底层的情况下，刷整个屏

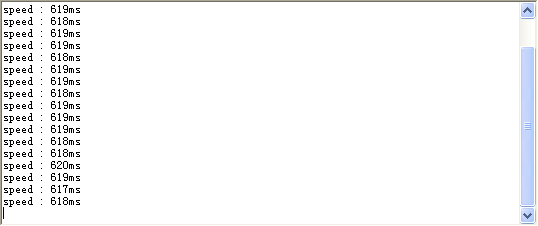

    没有优化底层的情况下，刷整个屏
    通过上面的测试，有没有看到差距，底层没有经过优化的要620ms，而优化以后的刷整个屏只要25ms，620 / 25 = 24.8倍，能差出这么多来，可见经过优化和没有优化的差距之大。由于RA8875有刷色块的指令，这里再用3.0寸的测试一下（3.0寸的没有专门的刷色块指令）。
l  测试F4驱动SPFD5420的3寸400*240分辨率的屏。

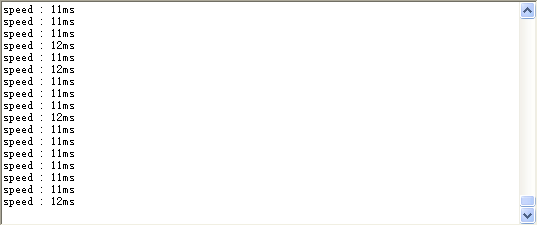

    优化底层的情况下，刷整个屏
    没有优化底层的情况下，刷这个屏
    有没有看到差距，这里差出10倍来。
1.4.2       刷控件* s, b- d. Y2 `+ x2 T& T; f
l  测试F4驱动RA8875的7寸800*480分辨率的屏。
    这里刷一个如下图所示样子的控件，大小800*480
      优化底层的情况下，刷整个控件
    没有优化底层的情况下，刷整个控件
      有没有看到差距。
l  测试F4驱动SPFD5420的3寸400*240分辨率的屏。
    现在用3.0的屏刷控件，优化底层的情况下，刷整个控件
    没有优化底层的情况下，刷整个控件
    通过上面的比较，大家有没有看到差距，是否还对用F1，F4跑emWin界面存在疑虑？对于刷图片，本身STM32F1，STM32F4刷图片的效果就比较差，这里就不做测试了。通过这个测试也说明了很重要的一点，那就是优化底层驱动的重要性。

, M2 Q( X5 g% g8 W( _
* F0 b  l  W# Q8 _1 J9 j+ `, Q0 ^. u6 V8 s' v8 U, n
赞 评论
baiyongbin2009 回答时间：2015-1-6 16:14:17
本帖最后由 baiyongbin2009 于 2015-1-6 16:31 编辑 ( }) r1 H  `# m  h" B
% M. _2 K) O4 p* t# {$ X2 @
1.5  STemWin论坛
    自从国内的uCGUI论坛关闭以后，这方面比较好的论坛就很少了，论坛对于STemWin的发展也很重要。针对STemWin，我们自己建立的论坛：http://bbs.armfly.com/thread.php?fid=12。有兴趣的可以在论坛跟大家探讨相关的应用。
    SEGGER官方也有自己的emWin论坛，地址是：http://forum.segger.com/。
1.6  总结
    关于STemWin的介绍就跟大家说这么多，更详细的可以上我们的论坛进一步讨论。还有一点要说明的就是SEGGER公司的所有软件都是收费的，收费标准看这里：http://www.segger.com/pricing.html。

9 N" ?$ m/ Y& ]; X
赞 评论
baiyongbin2009 回答时间：2015-1-6 16:27:41
baiyongbin2009 发表于 2015-1-6 16:13
5 x+ U5 e9 Y8 s5 Z; w" X1.3  STemWin介绍    emWin5.xx版本设计出来的界面还是非常漂亮的，先贴几个相关的设计图片，让大家有一些 ...
4 T2 [: f) v# K' W. B+ y5 b

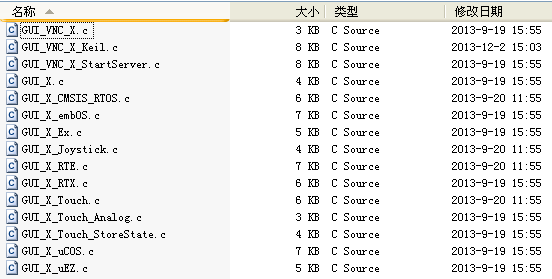

1.3.4       RTOS对STemWin多任务的支持
    基本常见的RTOS都支持STemWin的多任务，移植起来也比较的简单，下面这些是官方提供好的移植。
1.3.5       STemWin基本的内存需要

* m5 F. {) y, L3 C
Example
Hello world
Window application
ROM
GUI core
5.9 kB
43 kB

- Y  P; G1 R& j. P1 ~( v
Fonts
1.8 kB
12.5 kB
- _0 {! S/ m6 n  }
Application
38 B
2.7 kB
  _5 X9 S: }0 O+ @2 E0 K
Startup code
300 B
300 B

& U& l; W( M0 h) j( w
Library
0.1 kB
1.5 kB
) d" G. G" o  J7 Q3 z
Total
8.1 kB
60 kB
ROM
GUI core
62 B
5.2 kB
& P5 k- w: w/ G2 u
Application
-
40 B
* d: k+ G, n/ u
Stack
272 B
1.4 kB

% A3 T, t4 x1 l
Total
334 B
6.6 kB
        这个只是官方提供的基本数据，仅供大家参考。具体还要看实际应用。

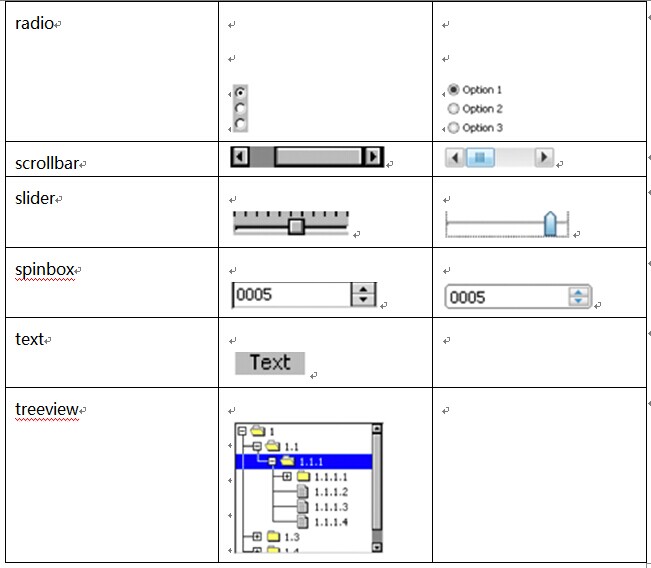

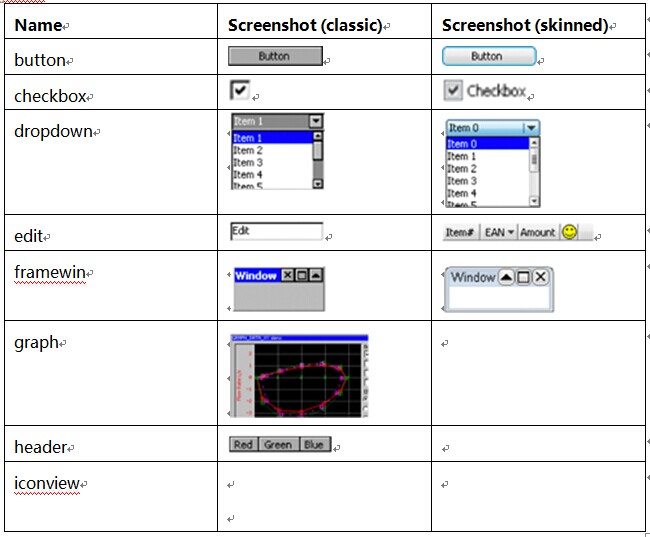

1.3.6       STemWin当前支持的控件
    由于emWin在不断的更新当中，这里是当前支持的大部分控件，但不是全部。
