基于STM32和FPGA的高速示波器开发——STM32 Nucleo板申请贴

[复制链接]
北斗光寒 发布时间:2015-1-7 09:14
本帖最后由 北斗光寒 于 2015-1-14 22:19 编辑
3 C3 F  f* z3 a; j0 i5 @. z2 G+ r, r. l9 z0 W# r
       采用最经济的方案:STM32F103RBT6+EP1C3T144CN,另个主芯片加起来二十块,真是节约成本,利国利民。
+ Y% |# W- m8 O% v9 S+ M通信方案拟采用串口(1M以上波特率)或者SPI(16M),SPI可以传输大多数常见ADC的数据转换速率,更高速的传输方案还在调试中。
- v- Q: B. e  |( D9 AFPGA产生ADC的控制信号,并把转换结果传输到STM32,ADC部分有两套方案:
8 ?3 ~! k7 k+ ^* V* S- M2 d. Z一是:ADC采用32M的AD9280,配合阻抗匹配和运算放大电路,可以做到良好跟踪-5V到+5V(10Vpp)的信号。
, N9 j# d7 K# V! b/ Y( I+ q# [二是:ADC采用4M的TLC549,此方案经济节约,又利国利民。。。。(好吧,我错了,此方案只是测试板子能否正常工作的)) j+ e" o5 L# N9 c" N" p; V
两套方案同时集成在板子上,可视具体情况选择使用哪个部分,互不影响。( {* Y$ N* H2 n
FPGA使用NIOS软核,因兄弟也是刚开始玩NIOS,现在实现的功能还不是很给力,这部分还在完善中。
* i* h9 E: Y' M7 H4 p
6 N/ L6 v5 C: G+ I5 E# J/ W2 c
. P+ `% b, {# H  k* b6 O
STM32上跑UCOS系统,设置示波器的控制界面。STM32自带ADC,但是速率太低,固使用外部ADC。STM32驱动TFT液晶屏显示波形,带触摸。
6 \$ R  x3 ^, _9 n$ L, e此外STM32可以方便的和PC通信,可以配合上位机产生更好的交互效果。& v0 G0 V, O# Y. E% f7 P
开发资料陆续放出。。。。( U3 g/ F: V, h& `
先放个输入波形信号调理部分电路,(参考黑金),这个电路相当经典,运放同相端反相端同时输入电压,使得两项叠加,
) A- r  v* N7 ?( X7 {& \( Y经过调理之后的输出Vout=0.2*Vin+1。这样可以保证输入的-5V到+5V电压经过放大之后刚好在ADC的0V到2V的输入电压范围之内。
* Q9 `& U. z" j4 f! S3 I! ~. c9 i2 d  y* w" I1 L8 ^
9 R9 @* t" t6 a  a7 N
& P9 B) A0 x$ b2 t' S
. ~2 s4 S5 a& ]6 b% P5 t/ G8 I/ L
求加精,求讨论,求指证问题!!!   放出全部原理图,因不能上传SCH文件,截成一个图太大,所以多图上传。9 ?; e7 u6 A! s' O; y6 l! N. L3 W

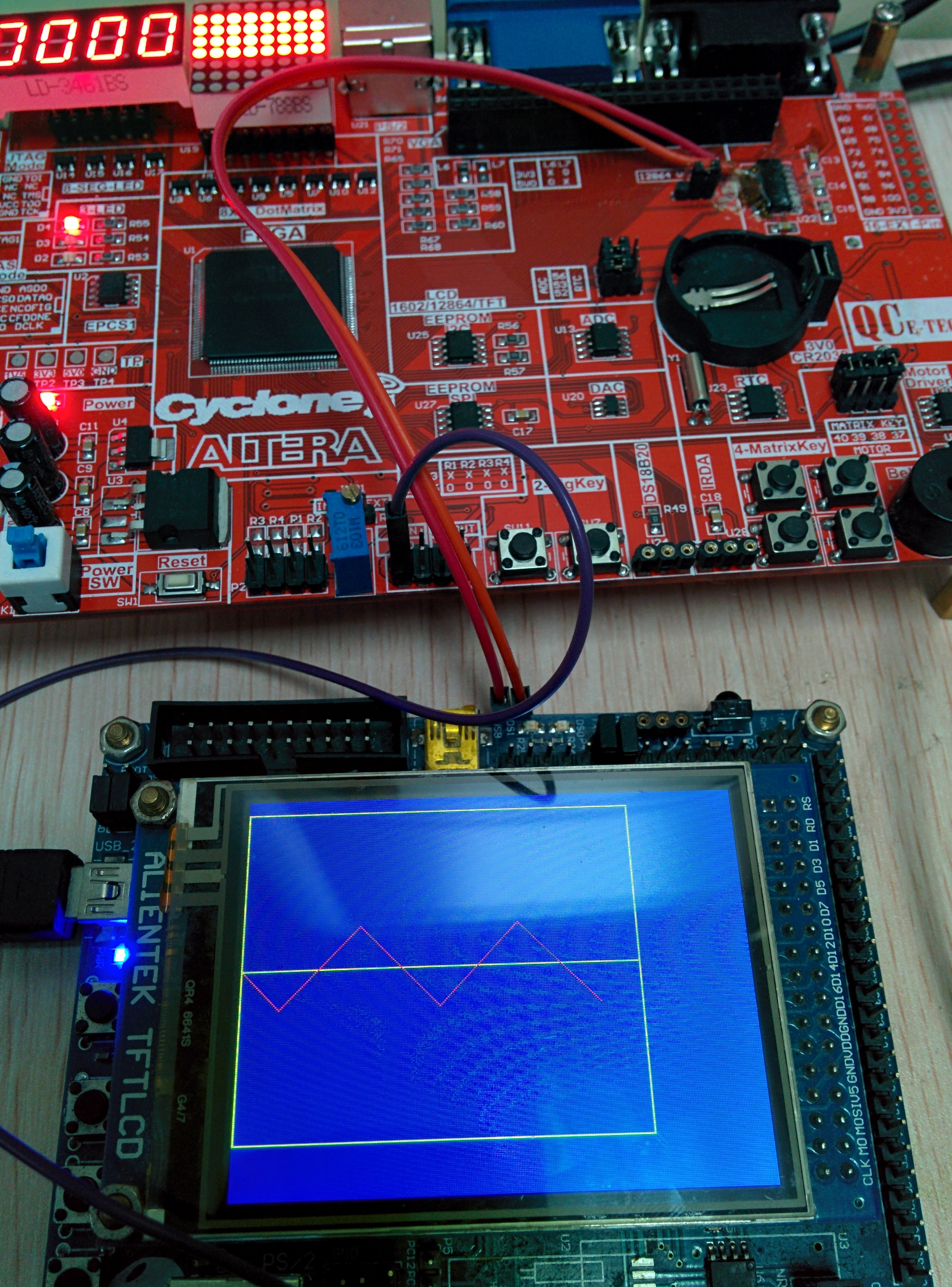

上传示波器的实际效果图,信号经FPGA产生后输送到TLC549的模拟电压输入端口,FPGA采集ADC的转换值之后经串口传送到STM32,使用同学的开发板测试正常。STM32板子为正点原子的MINI STM32,STM32上的例程也基于原子哥的UCOS DEMO。
- k1 D$ t& G/ e
2 O+ w. I) s! Y
上传初步能够使用的STM32 DEMO,完整功能的版本还在调试中,陆续放出,欢迎大家指导讨论。; E5 N7 I6 [' s& a! V" G

. B5 e& D& S3 U- T
  w+ i2 ]$ E4 l
- ~" _6 i' B5 D7 L1 d6 F
) q) d8 X) [% D

, j9 Y. a3 o4 T! w# Y, P+ M1 K, r1 B8 x2 A$ k$ `1 s1 g; [
4 `3 Y% w# J! g; r( f3 R5 t) C  C

信号调理部分

信号调理部分

STM32

STM32

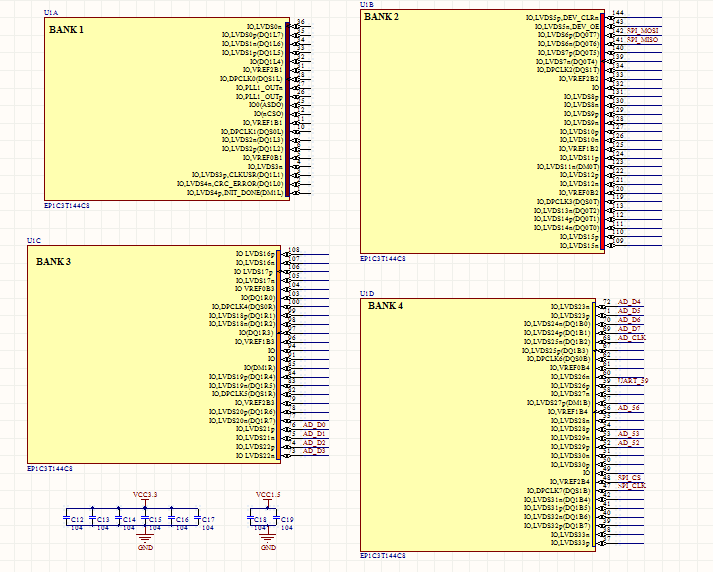

FPGA接口部分

FPGA接口部分

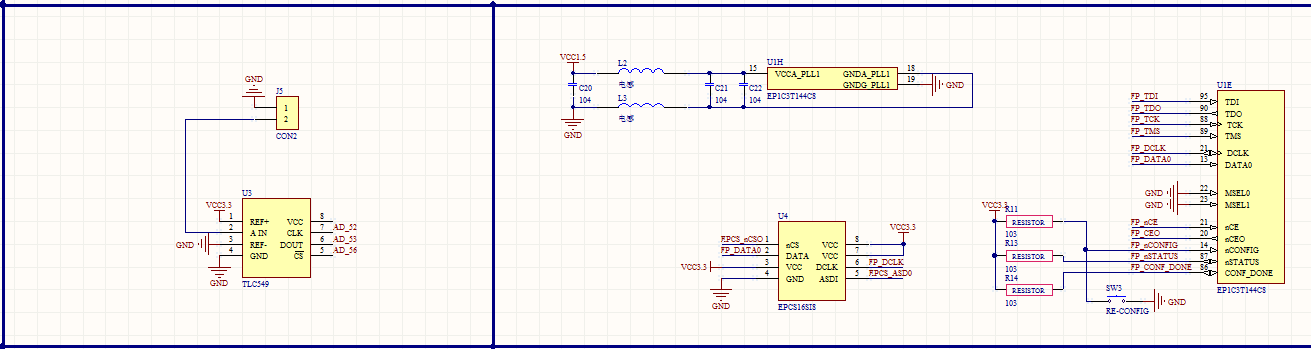

EPCS部分

EPCS部分

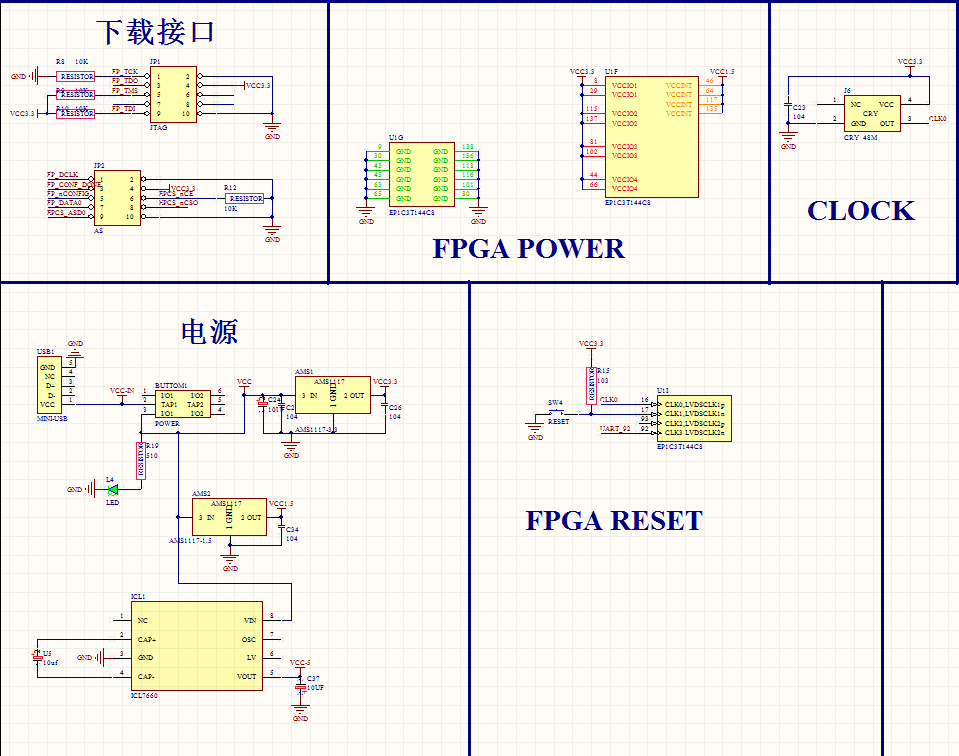

FPGA下载,电源等

FPGA下载,电源等

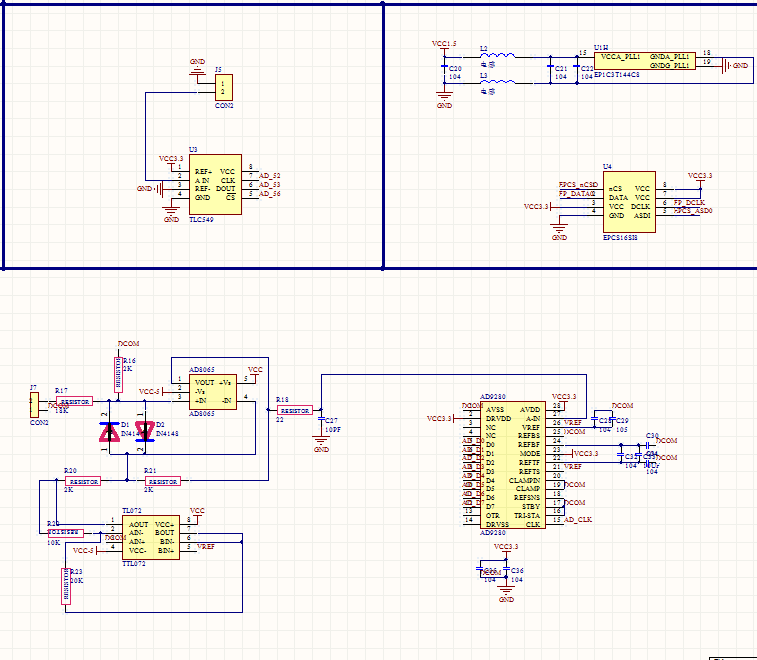

AD以及信号调理部分

AD以及信号调理部分

STM32+FPGA

STM32+FPGA

三角波

三角波

CODE.rar

下载

954.18 KB, 下载次数: 65

STM32 DEMO

赞 收藏 2 评论14 发布时间:2015-1-7 09:14

举报

14个回答
北斗光寒 回答时间:2015-1-7 09:16:57
咦,如何继续添加附件呢????
党国特派员 回答时间:2015-1-7 09:23:43
楼主请上源码和PCB,最后把成功的作品也贴出来。
北斗光寒 回答时间:2015-1-7 09:36:17
党国特派员 发表于 2015-1-7 09:23# v- g$ U4 P4 k5 v- w  s+ g
楼主请上源码和PCB,最后把成功的作品也贴出来。
, b; B/ v3 K" G+ k, v
先上了PCB,代码在整理,晚一点上代码。
大秦正声 回答时间:2015-1-7 09:57:53
祝贺能成功!
kqh1120 回答时间:2015-1-7 12:18:40
可以看看输出波形么
羿日光年 回答时间:2015-1-7 12:21:32
谢谢分享( t( L2 p* y0 w8 k  [
wamcncn 回答时间:2015-1-7 12:56:53
北斗光寒 发表于 2015-1-7 09:16
4 |& e/ \; Y4 Z, Q, y( T咦,如何继续添加附件呢????
' ~3 ^6 Z0 z# c! F0 a) M
编辑帖子,就可以添加附件了
zam52013 回答时间:2015-1-7 13:24:54
看起来很不错的样子。
北斗光寒 回答时间:2015-1-7 17:38:45
大秦正声 发表于 2015-1-7 09:57
- g0 ]" [1 L2 a3 h6 c( M/ x祝贺能成功!

6 u0 k# T5 D$ Y" p4 i0 E谢谢,一起学习。
北斗光寒 回答时间:2015-1-7 17:39:03
zfz0122 发表于 2015-1-7 12:18% I( {7 @$ Y; i0 ~' a" o
可以看看输出波形么

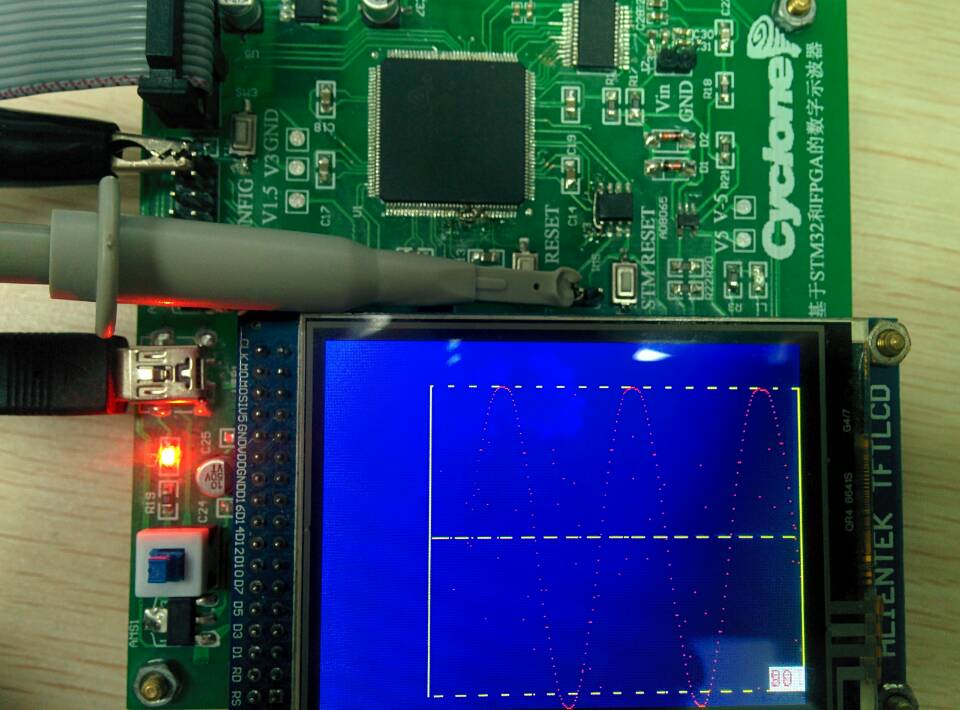

1 _: A9 P1 A; T. H6 HTFT显示波形
北斗光寒 回答时间:2015-1-7 17:40:29
羿日光年 发表于 2015-1-7 12:211 h  o( l2 _% M
谢谢分享

5 [6 ?: i  Y2 D! P, S0 U3 M一起学习。
北斗光寒 回答时间:2015-1-7 17:40:56
wambob 发表于 2015-1-7 12:56
5 v* ^% {6 y' t  k( }  n编辑帖子,就可以添加附件了
6 O  b( I- Q' |" O
谢谢,找到了。
北斗光寒 回答时间:2015-1-7 17:41:31
zam52013 发表于 2015-1-7 13:24
( }& [* n% ]0 e: e& K& l. I看起来很不错的样子。

# ^4 x  ~7 Q1 x1 C- S/ K' B3 I谢谢,第一次这么搞,还在调试中。
爝火燃回春浩浩 回答时间:2015-1-7 18:12:06
" R7 V7 S# w! s2 q2 O
看起来很不错的样子。
