采用STM32cube完成ADC的DMA功能

[复制链接]
feiante 发布时间:2015-1-8 08:51

- q6 P/ [* l, y  o
  ~. [  j" I1 X, n. d' ^/ y+ V2 r* |' o' V! o/ w4 C# J

% N- p4 \1 W8 p& d1 F* k& |* z
试验目的:
完成2路ADC采样(PA1,PA2)通过DMA的方式,转换结果放入uint32_tADC_ConvertedValue[2]数组中。ADC_ConvertedValue[1]放PA1(ADC第一通道的值),ADC_ConvertedValue[2]放PA2(ADC第二通道的值)。
具体配置:
程序分析:
首先定义数组存放ADC转换的值          uint32_t ADC_ConvertedValue[2];
在主程序中加入HAL_ADC_Start_DMA(&hadc, ADC_ConvertedValue,2);开启ADC的DMA功能。
疑问及需要注意的地方:
1、             ADC配置中,由于时钟是48MHz,所以ClockPrescaler为Synchronous clock mode divided by 4,这样ADC的时钟为12MHz(ADC时钟不能超过14MHz)
2、             End of Conversion Selection配置没有试出是什么功能。
3、             ADC_Regular_ConversionMode配置转换的通道数及采样周期,此处如果设成1,那么ADC_ConvertedValue[2]的2个数都是这一个通道的值。

6 f( U  s- E; J( M- T9 \

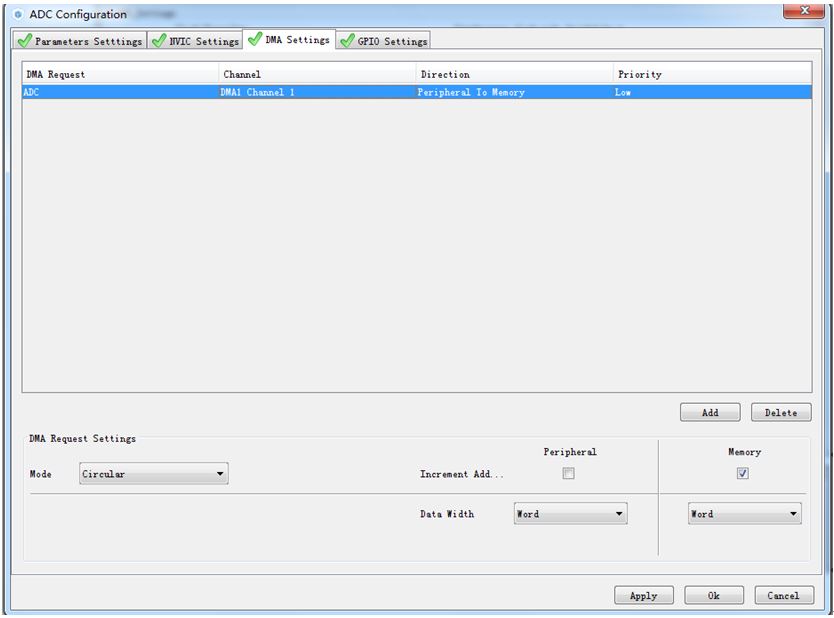

4、             DMA配置中,如果选择Normal模式,那么只执行一次DMA就停止了,如果设置成Circular模式,就可以连续开启DMA。数据宽度设置为Word,外设地址不变,存储器地址加1。
! B( ~. Q" _. i! \! i
3 [5 y1 D. F# _3 p! K5 r' A

评分

参与人数 1 ST金币 +2 收起 理由
努力的人 + 2

查看全部评分

赞 收藏 6 评论38 发布时间:2015-1-8 08:51

举报

38个回答
dark_ness 回答时间:2018-5-13 20:47:01
1.在ADC的DMA设置里,DMA字宽设置为半字:: O7 ^  n7 J2 L1 @
/* ADC1 DMA Init */
) ^" c; `, `& m+ `0 @; {6 ^    /* ADC1 Init */
# M4 x' ^' i; c* S    hdma_adc1.Instance = DMA1_Channel1;
" u8 |% ~7 M7 q! @0 |! V    hdma_adc1.Init.Direction = DMA_PERIPH_TO_MEMORY;' D3 {1 S7 A2 Y0 ?: B1 v$ ]9 L
    hdma_adc1.Init.PeriphInc = DMA_PINC_DISABLE;
; v! W$ o( U0 R# Q; Q/ u    hdma_adc1.Init.MemInc = DMA_MINC_ENABLE;
5 d# `% D; ^; z1 H    hdma_adc1.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;, s8 U5 j6 R/ P; G: x
    hdma_adc1.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;
; ?& s+ U+ ]2 Z2 C& W    hdma_adc1.Init.Mode = DMA_NORMAL;/ X3 h! C6 j5 \. u" c" m0 j
    hdma_adc1.Init.Priority = DMA_PRIORITY_HIGH;
! L- S" E5 K4 W- d( e( f" E* J    if (HAL_DMA_Init(&hdma_adc1) != HAL_OK)
2 N, u4 b& k9 d; _' ]/ `( B3 X    {  q" I1 Z1 G0 m( o6 {: j/ l
      _Error_Handler(__FILE__, __LINE__);
; b  k( I; w9 C& _  U6 G    }
! f2 h" V1 S# g, }5 J; [( i2 Z0 }  D4 o4 e! ^* v; u! v* x
    __HAL_LINKDMA(adcHandle,DMA_Handle,hdma_adc1);
7 W, ?/ L8 g/ Q( Y) [5 w& h* |
2 e/ }+ \6 \* m+ S2.存储的空间可以定义成uint32_t,word的数量可以要采集次数的一半:
, C# H* B* n! ^' e9 x! a* luint32_t uhADCxConvertedValue[131];' l: a% o+ W5 Z0 U/ H1 x
3.启动DMA的时候,传入缓冲区的地址按(uint32_t *)传入。# v5 o7 t2 W8 ?0 a9 Q# K
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)&uhADCxConvertedValue, 262);1 B9 h; L5 J; S7 e3 u
4.这样进行了262次采样后,存放在uhADCxConvertedValue区域内的数据就是按16bit连续放过去的。
5 S$ y7 N. R+ e, B0 T& n/ J测亲的结果分享的。
sunlite 回答时间:2015-1-29 17:59:06
dsjsjf 发表于 2015-1-11 22:54
* I! L. v6 H& S还有一点疑问:ADC是12位的,其实DMA只需要用Half Word就可以了,但实际中HAL_ADC_Start_DMA(ADC_HandleTyp ...
5 I/ U8 D3 [. J
pData不能是uint16_t的,因为DMA理论上是要有能力把数据“搬运”4GB地址空间里的任何位置,所以必须要uint32_t, 虽然pData是uint32_t 但是DMA从ADC的数据寄存器里搬运数据并不一定是按照32bit来复制的,而是根据Periphral 和Memory 的data width设置的,比如如果Memory 的数据宽度是Half Word那么dma就按照16bit递增地址来写数据
sunlite 回答时间:2015-1-31 13:08:55
本帖最后由 sunlite 于 2015-1-31 15:28 编辑
/ p) _5 e3 x' e4 Y# M7 Z
dsjsjf 发表于 2015-1-30 11:46
3 C) \  O8 f/ r( Z1 z% z" m) k1 [比如如果Memory 的数据宽度是Half Word那么dma就按照16bit递增地址来写数据* e/ t$ H4 m, H
5 c7 @3 T/ {* Z! E$ \
如果我要把AD值搬到一组16bi ...
  1. uint16_t ADC_ConvertedValue[2];  o1 r& r9 F! l5 w4 V; a! F
  2. HAL_ADC_Start_DMA(&hadc, (uint32_t *)ADC_ConvertedValue, 2);
复制代码
你需要传给它memory的地址,那个地址必须是uint32_t的,  其实第一次看到这里我也傻眼了,我的buffer是uint16_t的咋办呢?后来发现它的memory 那边地址递增并不一定是按照word递增的. Q$ o! |. P2 m2 z% p
kevin0129 回答时间:2015-1-8 08:54:59
谢谢分享,cube的ADC还没搞,一直用的标准库的ADC_DMA
埃斯提爱慕 回答时间:2015-1-11 22:54:20
提示: 作者被禁止或删除 内容自动屏蔽
feiante 回答时间:2015-1-11 23:36:57
dsjsjf 发表于 2015-1-11 22:54
7 l& T. E7 d% X* n+ ]4 j( B1 a还有一点疑问:ADC是12位的,其实DMA只需要用Half Word就可以了,但实际中HAL_ADC_Start_DMA(ADC_HandleTyp ...

& c/ E8 O# _4 b3 N1 u 恩,是这样的
smcdh 回答时间:2015-1-12 06:56:44
feiante 发表于 2015-1-11 23:36
0 n% Q9 e/ X% o9 B% A' r恩,是这样的

9 e0 J2 D3 x5 F我当时做ADC_DMA也有这个困惑,从函数原型来看是用32bit
埃斯提爱慕 回答时间:2015-1-13 19:54:27
提示: 作者被禁止或删除 内容自动屏蔽
feiante 回答时间:2015-1-14 15:30:14
dsjsjf 发表于 2015-1-13 19:541 V  H- a9 {" J% [
有没有用过硬件IIC,HAL库

* t" `& G2 {4 B4 s- F+ {论坛有一个人发过,你可以找找
埃斯提爱慕 回答时间:2015-1-30 11:46:44
提示: 作者被禁止或删除 内容自动屏蔽
wyxy163@126.com 回答时间:2015-1-30 13:08:29
提示: 作者被禁止或删除 内容自动屏蔽
逍遥李 回答时间:2015-1-31 10:28:59
DMA了解不多,这个只能外设和内存之间传送是吗?外设和外设之间有办法实现吗?
时光碎了天 回答时间:2015-1-31 12:02:30
感觉很不错的,学习了的
拼命三郎 回答时间:2015-1-31 13:41:51
埃斯提爱慕 回答时间:2015-2-1 11:46:09
提示: 作者被禁止或删除 内容自动屏蔽
