此电路是我项目中用到的电路，分享一下！

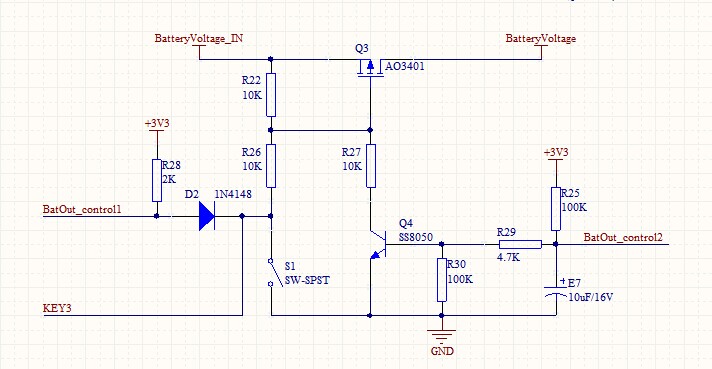

该电路由电池供电，BatteryVoltage_IN 为电池输入端，BatteryVoltage 为电池输入出、系统供电端。+3.3V为 BatteryVoltage电源转换成的3.3V供电，为单片机供电（转换成3.3V芯片有很多，例如RT9161等等）。
BatOut_control1、BatOut_control2为单片机IO口。
* e3 G4 `) N# XKEY3或S1为电源开关按键。
/ d/ {. M3 ~8 e+ C- C
6 w5 [: A1 r. S. z& Y$ t8 b' ~: k# u; Z) Y系统工作原理：开机原理：按下S1，Q3栅极电压下降，Q3导通。系统供电，单片机供电。此时单片机读 BatOut_control1脚，可以读到低电平，此时置BatOut_control2为高电平，Q4导通，Q3栅极电平为Q4强制拉低，此时松开开机按键S1，仍可保持电路工作，系统开机状态。
                       关机原理：开机状态下，按下S1，系统通过BatOut_control1脚可以读到S1按下，当检测到S1抬起时，拉低BatOut_control2脚电平，此时Q1栅极电压拉低，电源断开。
- a% f3 i$ \, U/ ?$ f/ [                       复位原理：电路在正常工作时，可能会有看门狗复位。当有看门狗复位时，不要造成系统断电。所以此电路需要加上E7电容和R25电阻，保证复位瞬间，有一定的延时，只有再延时内，系统可以再启动。
