第6章      STemWin文本显示

/ d" \& [' ^4 X: T

      本期主要讲文本的显示，整体来说比较的简单，但很适合初学者看，有些文本函数在使用上要特别注意，教程中会给大家详细的讲解。

    6. 1  简单文本显示

    6. 2  文本绘制模式

    6. 3  GUI_DispStringInRectWrap函数的使用

    6. 4  开发板上面实现自动换行的例子

    6. 5  总结

6.1  简单文本显示

    讲解简单的文本显示前得说下控制字符，因为在使用STemwin来做一个文本阅读器时，了解这个很重要。控制字符是指字符代码小于32的字符。控制字符被定义为ASCII代码的一部分。emWin忽略了下表所列字符以外的所有控制字符：

字符代码	ASCII码	C	描述
10	LF	\n	换行。    当前文本位置改变至下一行的开始。默认为：X  = 0。    Y + =字体-距离 （单位：像素）（如例程GUI_GetFontDistY()计算得出）
13	CR	\r	回车。    当前文本位置改变至当前行的开始。默认为：X = 0。

    控制字符LF的用法在字符串中非常方便。换行符可以作为字符串的一部分，这样，字符串就可以拆分为多行，且只需调用一个例程就能显示。

    下面在emWin5.24的模拟器上面实现一下，下面的这个程序，主要是通过\n实现换行，模拟器的使用方法，看前面几期就会了。

1. void MainTask(void)
   7 i" W; R8 m5 f; q4 O- K
2. {
   / D: ~' Q6 j' \+ X
3.      GUI_Init();（1）

4.      /*  对于初学者，这个地方一定要注意，这里只是设置背景颜色，也就是给变量赋值了一下  */

5.      GUI_SetBkColor(GUI_BLUE);
   ) Y4 N; p* a) L) b* x* S. @
6.      /* 要实现背景颜色的改变，必须的执行下面这句 */
   2 \; A7 E* `3 H; c2 z
7.      GUI_Clear();
   ; N# z3 J4 Z( i! @- m
8.      GUI_SetFont(&GUI_Font8x16);
   & P1 d! n7 `4 a3 l% o
9.      /* 这里调用字符串显示  并实现一下换行  */

10.      GUI_DispString("www.armfly.com \navailable");
    2 L4 y1 i6 v* O) D" _% D
11.

12.      while (1)

13.      {
    , D1 H; @) A; e2 j& Y+ ]# X+ z- K
14.          GUI_Delay(1000);（2）

15.      }

16. }

复制代码

1.    使用STemWin函数前，初始化一定要有。

2.    这里不仅仅是个延迟函数，窗口的刷新等功能最终是由这个函数实现的。

       实际显示效果如下：

函数GUI_DispStringAt()

        GUI_DispStringHCenterAt()

        GUI_DispStringInRect() 平时使用的也比较多，有兴趣的可以在模拟器上面练练手。

6.2  文本绘制模式

    通常，在所选窗口的当前文本位置，使用所选字体以正常文本模式写入文本。正常文本模式意思是指文本覆盖已经显示的任何内容，在这种情况下，字符掩码中设定的位元在屏幕上被设定。在这种模式下，活动位元使用前景颜色写入，而非活动位元用背景颜色写入。但在某些情况下，需要更改这种默认模式。STemWin为此提供了四种可以组合使用的标记 （一种默认加三种修改标记）：

正常文本

    通过指定GUI_TEXTMODE_NORMAL或0，可以正常显示文本。

反转文本

    通过指定GUI_TEXTMODE_REV，可以反转显示文本。通常的黑底白字显示方式将变为白底黑字显示。

透明文本

    通过指定GUI_TEXTMODE_TRANS，可以显示为透明文本。透明文本表示文本写在屏幕上已经可见的内容之上。不同之处在于，屏幕上原有的内容仍然可见，而在正常文本中，背景会替换为当前选择的背景色。

异或文本

    通过指定GUI_TEXTMODE_XOR，可以使用异或模式显示文本。通常情况下，用白色绘制的 （实际字符）显示是反相的。如果背景色是黑色，效果与默认模式（正常文本）是一样的。如果背景是白色，输出与转文本一样。如果使用彩色，反相的像素由下式计算：

        新像素颜色=颜色的值–实际像素颜色–1。

透明反转文本

    通过指定GUI_TEXTMODE_TRANS | GUI_TEXTMODE_REV，可以显示为透明反转文本。与透明文本一样，它不会覆盖背景，而且和反转文本一样，该文本会反转显示。其他信息请注意，还可以使用缩写形式：例如，GUI_TM_NORMAL。

1. void MainTask(void)
   * Q4 _" d4 }2 @5 i4 E
2. {

3.      GUI_Init();

4.      /* 设置字体 */

5.      GUI_SetFont(&GUI_Font8x16);

6.      /* 设置背景颜色 */

7.      GUI_SetBkColor(GUI_BLUE);
   " ?" X5 k7 B/ h0 A1 ^
8.      GUI_Clear();

9.      /* 设置画笔的粗细以及颜色，只有矢量函数才能设置Size */

10.      GUI_SetPenSize(10);
    ; @0 D% ~# y8 w7 c, ^+ b6 ]% Y% ?
11.      GUI_SetColor(GUI_RED);

12.      GUI_DrawLine(80, 10, 240, 90);
    9 \5 [% f: B1 }( J9 _& p4 [  g
13.      GUI_DrawLine(80, 90, 240, 10);
    4 G" y! {" x5 k  q/ X8 r& n1 x
14.      GUI_SetBkColor(GUI_BLACK);
    5 k. B: z3 m) u: x% E
15.      GUI_SetColor(GUI_WHITE);

16.      /* 设置正常模式 */
    - E2 |8 A. G6 ~+ Y1 B) o
17.      GUI_SetTextMode(GUI_TM_NORMAL);

18.      GUI_DispStringHCenterAt("GUI_TM_NORMAL" , 160, 10);

19.      /* 翻转文本 */
    1 |& i0 l2 k/ g& i/ H8 J
20.      GUI_SetTextMode(GUI_TM_REV);
      k( C8 M7 J! M2 _4 c# t' @: e7 i
21.      GUI_DispStringHCenterAt("GUI_TM_REV" , 160, 26);
    3 A! z$ z, A& b9 `0 z+ U
22.      /* 透明文本 */
    : u, i# I7 i2 R, Z
23.      GUI_SetTextMode(GUI_TM_TRANS);

24.      GUI_DispStringHCenterAt("GUI_TM_TRANS" , 160, 42);

25.      /* 异或文本 */

26.      GUI_SetTextMode(GUI_TM_XOR);
    $ S* K- Y$ l9 x
27.      GUI_DispStringHCenterAt("GUI_TM_XOR" , 160, 58);
    4 S1 _$ ~% k7 q: P6 i" g# @
28.      /* 设置文本模式 */

29.      GUI_SetTextMode(GUI_TM_TRANS | GUI_TM_REV);

30.      GUI_DispStringHCenterAt("GUI_TM_TRANS | GUI_TM_REV", 160, 74);
    1 D  @4 }9 l" w9 G7 J) f( ?/ a" u
31.      while (1)

32.      {

33.          GUI_Delay(1000);

34.      }

35. }

复制代码

    实际显示效果如下：

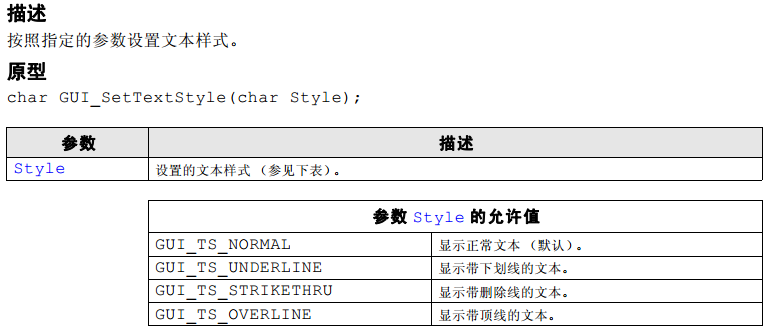

    关于文本设置方面还有一个函数这个里面还有一个函数GUI_SetTextStyle()，有兴趣的可以试试。

6.3  GUI_DispStringInRectWrap函数的使用

    先贴一下官方的使用说明

    下面这个例子非常的好，很好的说明了三种模式的区别

1. #include "GUI.h"
   . T$ v6 \1 f) d
2.

3. int i;
   4 f. e$ }, e9 l3 _) ^! ]' ^
4. char acText[] = "This example demonstrates text wrapping";

5. GUI_RECT Rect = {10, 10, 59, 59};

6. GUI_WRAPMODE aWm[] = {GUI_WRAPMODE_NONE,

7.                       GUI_WRAPMODE_CHAR,

8.                       GUI_WRAPMODE_WORD};
   / u1 ?7 d, H3 {
9. void MainTask(void)
   % B' |5 A3 ^* n& H2 K2 i
10. {
    ; ^2 e% P- |7 x2 N9 S
11.     GUI_Init();
    & p* w. y6 S: H1 O" s. Q
12.     GUI_SetTextMode(GUI_TM_TRANS);

13.     for (i = 0; i < 3; i++)
    5 S) h! m+ U3 K5 I0 [
14.     {
    ) f4 N4 D% p9 Z4 \  z: r
15.         GUI_SetColor(GUI_BLUE);

16.         GUI_FillRectEx(&Rect);

17.         GUI_SetColor(GUI_WHITE);
    8 `& D& M) g3 P5 e
18.         GUI_DispStringInRectWrap(acText, &Rect, GUI_TA_LEFT, aWm[i]);

19.         Rect.x0 += 60;
    - {) _9 c3 a$ }7 T5 k
20.         Rect.x1 += 60;

21.     }
    + d! @( S4 h' ]( z* V+ o" r' l; J) j
22.     while (1)

23.     {
    & Q( @- k" K- P3 M5 c! t
24.         GUI_Delay(10);

25.     }

26. }

复制代码

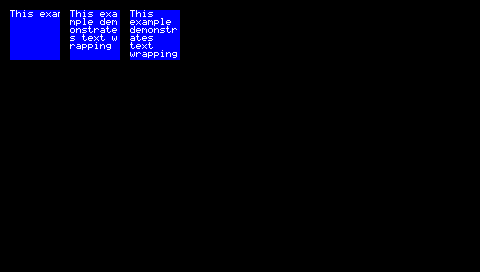

    实际显示效果如下：

: T& d" x5 W1 M

6.4  开发板上实现自动换行的例子

    下面是在开发板上面实现的自动换行例子：

1. #include "GUI.h"

2.
   7 E( J8 Y9 s/ T8 g' u' ]; r# f- A
3. int i;

4. char acText[] = "www.armfly.com www.armfly.taobao.com Eric2013";
   , W! b. F+ a5 \1 G$ ]
5. GUI_RECT Rect = {10, 10, 59, 59};

6. GUI_WRAPMODE aWm[] = {GUI_WRAPMODE_NONE,
   6 q5 i' u. G- k8 `' n
7. GUI_WRAPMODE_CHAR,
   " V0 z  S# n2 n8 f( u, n0 A
8. GUI_WRAPMODE_WORD};

9. /*

10. *********************************************************************************************************

11. * 函 数 名: MainTask
    6 t/ Z* R& d8 ?6 A7 b
12. * 功能说明: GUI主函数

13. * 形 参：无

14. * 返 回 值: 无
    ; n* w" H2 [: V/ \! ^4 V
15. *********************************************************************************************************

16. */

17. void MainTask(void)
    ) v, ~" k& g; G) U
18. {
    , t  L- }, E9 X  d+ t6 w
19. GUI_Init();

20. GUI_SetTextMode(GUI_TM_TRANS);
    9 n4 ]6 k8 h* Y
21. for (i = 0; i < 3; i++)
      D& g5 i, @& ?; c
22. {

23. GUI_SetColor(GUI_BLUE);

24. GUI_FillRectEx(&Rect);
    0 E0 `. i: M% T* k
25. GUI_SetColor(GUI_WHITE);
    + ^, s! C. T  i3 y9 P# t
26. GUI_DispStringInRectWrap(acText, &Rect, GUI_TA_LEFT, aWm[i]);
    ) [* s* P4 H( d7 Y1 j
27. Rect.x0 += 60;

28. Rect.x1 += 60;

29. }
    ! v8 q% H" `! b! |% {. T( ^$ K3 _/ X
30. while (1)
    6 V3 I9 F  W  N6 _* `
31. {

32. GUI_Delay(10);

33. }
    2 j" g& P" ^; q% x1 T
34. }

复制代码

    将上面的代码复制到工程中的MainTask.c文件即可。

    实际显示效果如下：

6.5  总结

    文本的显示属于最基本的功能，初学者要多练练这些相关的函数，实践出真知。要不以后做一些复杂的例子，往往就是这些简单的地方出错。
