NUCLEO教程之八：亮屏
" a, d* M* e& x3 `+ V
# Y* C/ |* e/ P  R& t4 T
nucleo_tutorial8.pdf (308.1 KB, 下载次数: 2616)

2015-1-13 18:27 上传

点击文件名下载附件

" U4 c; c+ m* |% J4 u$ Y
% e; N8 ]- n- Y1 U今天来做个比较复杂一点的。
8 b; a+ _: J1 _/ A# H2 e2 M3 t8 ~用到的硬件如下：


1 T0 i5 k) |/ P6 @, J& T6 f

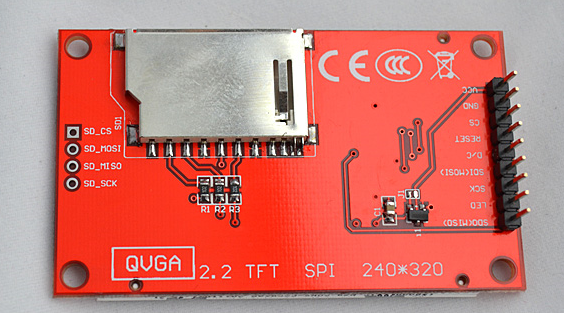

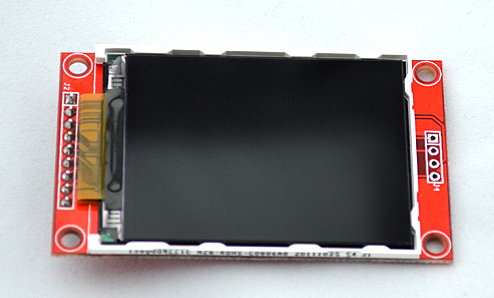

这是个串口屏，需要用到SPI接口。
) B: E3 y; D1 dSPI外设
" V. a5 r) _& [! vSPI是串行通信的一种，与UART类似。不过SPI一般是同步的，而UART可以是同步，也可以是异步。与UART一样，它也可以有效的节省通信线路。
0 N6 f' I0 F, g; H+ rMOSI 主设备输出/从设置输入管脚，该管脚在主模式下发送数据，在从模式下接受数据主设备输入/从设备输出管脚，该管脚在从模式下发送数据，在主模式下接收数据
& g( ]; M, L. B% gMISO 主设备输入/从设备输出管脚，该管脚在从模式下发送数据，在主模式下接收数据
SCK 同步时钟
! Z0 Q: d" L& [1 Y# RNSS 从设置选择，这是一个可选的管脚，用来选择主/从设置，他的功能是用来作为片选管脚，让主设备可以单独的与特定从设备通讯，避免数据线上的冲突，从设备的NSS管脚可以由主设备当做一个标准的IO来驱动。可以是硬件或软件来实现。
( F& b! \$ ~! D9 z- @: T3 O用来控制LCD的话，一般我们主要用于向LCD输出信息，所以只要用到MOSI即可。下面是配置信息：

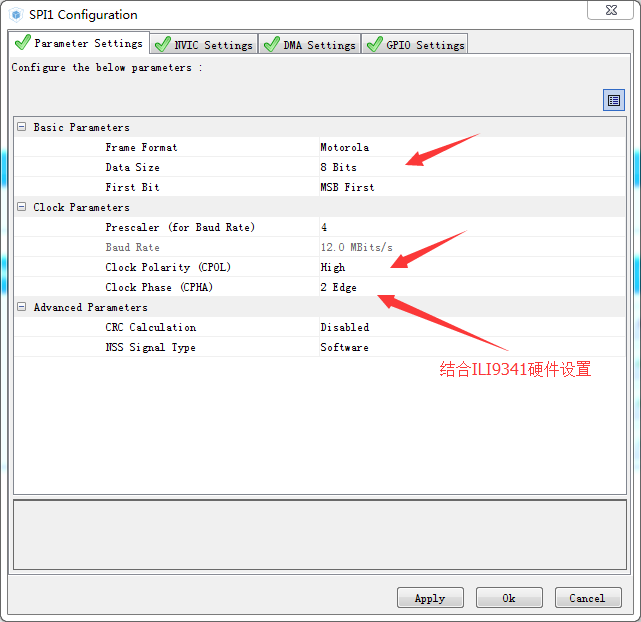

/ ?4 z9 L- i3 g. \) r! U接下来配置SPI的工作参数：

- R6 c: w/ a  I$ R  R5 h
* W- g2 M5 L7 Z
$ k: r# [8 ^2 V2 L0 b这样，SPI的配置就差不多了。
LCD控制器
一般来说，点屏的话需要参考如下资料
: L5 ^3 E0 P4 |' ]% [3 K5 K数据手册
( y, X+ d- O: c; u9 N0 u! f硬件原理图

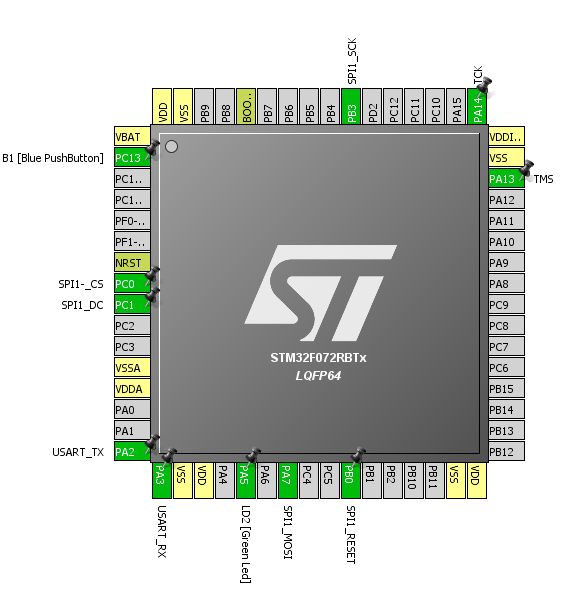

% Q- S& S# F2 o% A! g1 Q7 X下面语句指明了各引脚的连接方式：

9 C& E% j' W% x% C' q* T% x5 I

1. #define LCD_RESET_CLEAR HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET)

2. #define LCD_RESET_SET HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET)

3.
   0 ]4 m1 M: z) x9 v$ h# h; a3 [
4. #define LCD_CS_CLEAR HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, GPIO_PIN_RESET)

5. #define LCD_CS_SET HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, GPIO_PIN_SET)

6.
   1 t; _6 O- o: h5 m! T4 @. b$ ]
7. #define LCD_DC_CLEAR HAL_GPIO_WritePin(GPIOC, GPIO_PIN_1, GPIO_PIN_RESET)
   - y& K2 h' y7 _7 D/ J
8. #define LCD_DC_SET HAL_GPIO_WritePin(GPIOC, GPIO_PIN_1, GPIO_PIN_SET)
   . i% |" Z7 Y+ ~; j

复制代码

  a! M9 F* ?6 O6 \
* M# h- ^* G' S7 s, ]! {
# G( u" x: B  t* X  N" ]% `向控制器写入数据分为两种：命令及参数。当然有些命令还带返回值，这里都忽略了。
4 H% M1 J" J+ d, F; c需要注意的是ILI9341中的数据，一般都是8位的，但是颜色数据都是16位的。
LCD命令及数据函数如下：
( D! k8 ]/ M9 \( p" _

1. void LCD_Write_Cmd(uint8_t cmd)
   + v% q6 E0 }) Z3 ?* n
2. {
   9 c9 r$ }. Y9 g! X7 I: g) x
3. LCD_CS_CLEAR;
   ( V5 Q( Y& M3 P* ~9 [0 V! I
4. LCD_DC_CLEAR;
   ( n) b+ ^8 [) [9 @& I6 g1 w: L
5.

6. HAL_SPI_Transmit(&hspi1, &cmd, 1, 500);

7.
   ( z; y, o7 B  ~. P0 f, J/ ~
8. LCD_CS_SET;

9.
   3 [3 \$ w( T7 i$ p. u3 _3 N
10. }

11.

12.
    2 J( V5 {6 v1 J1 K# {1 A
13. void LCD_Write_Dat(uint8_t dat)

14. {

15. LCD_CS_CLEAR;

16. LCD_DC_SET;
    / |. Z! d* t0 L7 [( i* D4 j+ c
17.
    # a9 B1 s3 t& R. L
18. HAL_SPI_Transmit(&hspi1, &dat, 1, 500);
    1 U2 ^, E5 ]( `) M
19.
    $ M2 J+ l! ]- C! ]
20. LCD_CS_SET;
    - v5 X' z8 q( O% ~+ b
21.

22.

23. }

24.
    * }( J. t6 L% z4 n/ S8 E
25. void LCD_Write_Color(uint16_t color)

26. {

27. uint8_t dat;

28.
    0 Q9 @/ Z4 d( o& t' B# n" s- m* N
29. LCD_CS_CLEAR;

30. LCD_DC_SET;

31.

32. dat = color >> 8;
    7 x9 s& @. e- e. @/ ?% c  ]* z4 n
33. HAL_SPI_Transmit(&hspi1, &dat, 1, 50);

34.
    * b- t& W% `+ F; }* e( L7 W
35. dat = color & 0xFF;

36. HAL_SPI_Transmit(&hspi1, &dat, 1, 50);
    ! n2 T, t# W) o( w* W2 v0 ^4 f7 b
37.
    ' X1 @" Y0 k& }$ o1 z* U
38. LCD_CS_SET;
    * m* x: G+ W& D6 S5 W  v
39.
    ' `% \4 F$ f/ H2 ^0 H  L+ ]+ D
40.

41. }
    3 ?4 o! b; I. @* S, ~$ e/ \

复制代码

有了这几个基本的函数，就可以来操控LCD了，如初始化、写入文本、图形等信息。详情请参考代码。
显示效果

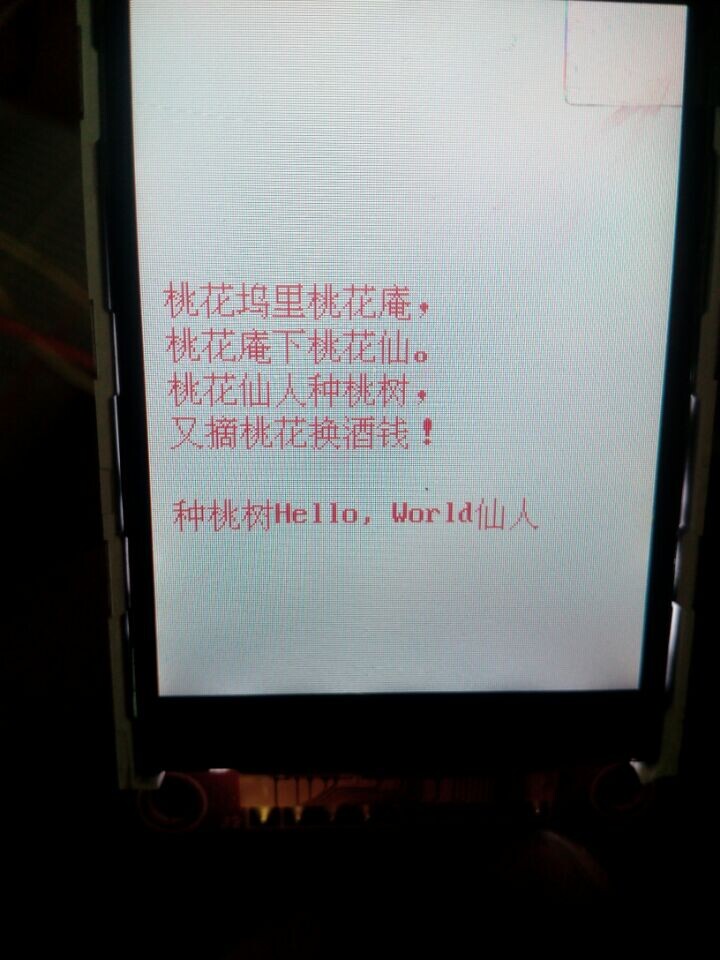

下面有几张显示效果。
* L0 _! Y# ~8 K. e9 I# r2 a9 }. n5 j8 [4 R
; [- e3 ?' [) E


& N" T# f  {  X8 A0 N6 t' A$ @

netlhx 发表于 2015-1-13 20:44
确实慢了啊

你的SPI时钟频率设置的多少啊？

http://www.youtube.com/watch?v=ZWtIEIySYu8              （需要翻出去才能看哦）

这是老外写的一个spi +DMA驱动ILI9341的视频，显示速度非常好（没公布代码）。
4 R  ^2 a6 r9 T
9 w# u" e* `4 l& b  \7 f6 H显示屏应该和楼主一样的。

# i$ P; s( Q: ]" b) g/ b7 ?我用F103 spi+DMA 试了下这个屏，显是显出来了，但速度达不到视频里面的效果。甚至比纯SPI的还要慢一点点。
; }& I' }( p! B# w7 p
有兴趣的朋友再研究下怎么回事

myj2050 发表于 2015-3-22 23:46
http://www.youtube.com/watch?v=ZWtIEIySYu8              （需要翻出去才能看哦）
; C6 ~4 {4 a9 w1 z
+ `: A! }7 ?) x这是老外写的一个spi ...

8 E$ R! U" Y( ]' b我同样的屏，用DMA可以更快，我测试过，正常18M速度能比视频里快点；然后超频到50多M，快是更快了，只是人眼还是能分辨出来，我是用纯色刷的。

楼主 赞一个

串口屏感觉还是慢了a
