【安富莱STemWin教程】第22章 TrueType矢量字体

[复制链接]
baiyongbin2009 发布时间:2015-1-31 11:26
特别说明:完整STemWin的1-60期教程和配套实例下载地址:链接; X: B: Q+ [0 U2 M/ ~
第22章 TrueType矢量字体

' k0 l% }, v- [' R
    本期教程跟大家讲解矢量字体的相关知识,矢量字体最大的好处就是可以任意放大或者缩小字体,而且字体的显示效果不失真。矢量字体的缺点就是不适合用在小型嵌入式系统中,极其消耗内存。
    22. 1  XBF格式字体生成方法
    22. 2 移植到开发板显示
    22. 3 总结
22.1 矢量字体介绍
    下面的内容来自百度百科和wiki百科(两个内容居然一模一样),讲的非常好,特此转载过来。
    目前主流的矢量字体格式有3种:Type1,TrueType和OpenType,这三种格式都是与平台无关的。
    Type1全称PostScript Type1,是1985年由Adobe公司提出的一套矢量字体标准,由于这个标准是基于PostScript Description Language(PDL),而PDL又是高端打印机首选的打印描述语言,所以Type1迅速流行起来。但是Type1是非开放字体,Adobe对使用Type1的公司征收高额的使用费。
    TrueType是1991年由Apple公司与Microsoft公司联合提出另一套矢量字标准。
    Type1使用三次贝塞尔曲线来描述字形,TrueType则使用二次贝塞尔曲线来描述字形。所以Type1的字体比TrueType字体更加精确美观。一个误解是,Type1字体比TrueType字体占用空间多。这是因为同样描述一个圆形,二次贝塞尔曲线只需要8个关键点和7段二次曲线;而三次贝塞尔曲线则需要12个关键点和11段三次曲线。然而实际情况是一般来说 Type1比TrueType要小10%左右。这是因为对于稍微复杂的字形,为了保持平滑,TrueType必须使用更多的关键点。由于现代大部分打印机都是使用PDL作为打印描述语言,所以Type1字体打印的时候不会产生形变,速度快;而TrueType则需要翻译成PDL,由于曲线方程的变化,还会产生一定的形变,不如Type1美观。
    这么说来,Type1应该比TrueType更具有优势,为什么如今的计算机上TrueType反而比Type1使用更广泛呢?这是因为第一:Type1由于字体方程的复杂,所以在屏幕上渲染的时候,花费的时间多,解决方案是大部分Type1字体嵌入了点阵字体,这样渲染快,但是边缘不光滑,比较难看。很多ps文档和ps转换的pdf文档都是这样,在计算机上浏览的时候字体很难看,但是打印出来很美观。TrueType则渲染比较快,可以平滑的显示在屏幕上,看上去很美观。
    第二个原因是Type1的高额使用费,使得Type1没有被所有的操作系统所支持。Windows家族只有OS/2和windows 2000及之后的版本从操作系统级别开始支持Type1。由于这个问题,Adobe只好在其所有的产品中嵌入Adobe Type Manager(ATM)作为渲染引擎。
    OpenType则是Type1与TrueType之争的最终产物。1995年,Adobe公司和Microsoft公司开始联手开发一种兼容Type1和TrueType,并且真正支持Unicode的字体,后来在发布的时候,正式命名为OpenType。OpenType可以嵌入Type1和TrueType,这样就兼有了二者的特点,无论是在屏幕上察看还是打印,质量都非常优秀。可以说OpenType是一个三赢的结局,无论是Adobe、Microsoft还是最终用户,都从OpenType中得到了好处。Windows家族从Windows 2000开始,正式支持OpenType。打开系统的字体目录(一般是C:\Windows\Fonts\或C:\Winnt\Fonts),可以看到:一个红色A的图标的是点阵字体,两个重叠的T的图标是TrueType字体,一个O的图标就是OpenType字体。
    矢量字体扩展名ttf。点阵字体的扩展名是fon.

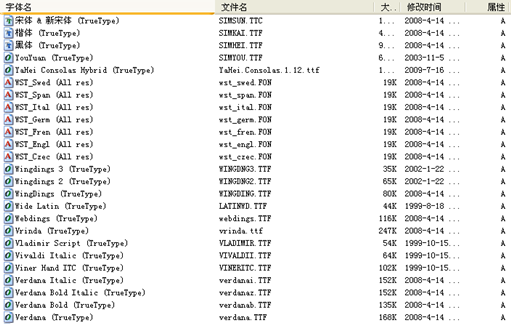

    下面是XP系统中字体的部分截图:
22.2 STemWin对矢量字体的支持
    TrueType为字体开发人员提供对在各种字体高度下字体显示方式的高度控制。与位图字体(基于每个字符的位图)不同,TrueType字体基于矢量图形。矢量表示的优势在于无损的可扩展性。这意味着,每个字符在绘制前需要光栅化为位图。为避免每次绘制字符时都进行光栅化,通常用字体引擎缓存位图数据。这要求CPU速度快、RAM足够。发货时不含emWin TTF包。该项内容可在www.segger.com/link/emwin_freetype.zip下免费获得。
    emWin对TTF支持的实施基于来自David Turner、Robert Wilhelm和Werner Lembergr的FreeType字体库,该库可在www.freetype.org下免费获得。emWin对该库的使用符合GUI\TrueType\FTL. txt下的FreeType许可。emWin对该库进行了少许改编,添加了带有GUI函数的 “粘贴”层。
    TrueType矢量字体的硬件要求如下:
CPU
TTF支持仅适用于32位CPU。我们对32位CPU的定义为:sizeof(int)= 4。
ROM
TTF引擎的ROM要求大约为250 K。确切大小取决于CPU、编译器以及编译器的优化水平。
RAM
该库的RAM要求主要取决于使用的字体。TTF引擎的基本RAM要求大约为50 K。在使用GUI_TTF_CreateFont()创建GUI字体时,字体引擎会加载生成字符所需的TTF文件中定义的所有字体表。不同字体之间的表大小有所差异。创建字体额外要求的RAM量可能介于几个KB到1 MB以上之间。一般字体需要80-300 kb。取决于使用的字体文件需要多少RAM。至少,TTF引擎需要位图缓存。默认情况下,引擎使用200 K的缓存。足够大多数应用使用。TTF引擎通过非emWin函数malloc()和free()分配内存。使用TTF引擎之前,必须确保
能够运行这些函数。

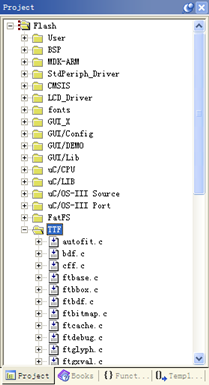

    从SEGGER官网下载的矢量库主要有以下文件:
    TrueType相关的文件还是很多的,这里只贴了部分源码。

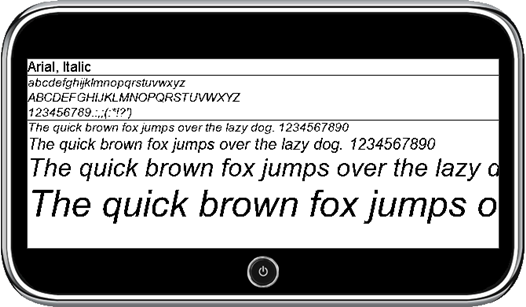

22.3 模拟器上面运行矢量字体
    在emWin模拟器中,官方专门做了一个例子用于运行矢量字体,程序DEMO位置如下:
这个DEMO程序的代码如下:
  1. #ifndef SKIP_TEST! |2 b' V/ D/ C+ o

  2. * N+ v; v! ^0 A( Y/ |
  3. #include <windows.h>! Y, O" y" X( y, W
  4. #include <stdio.h>
    $ P9 [3 c( T+ ~3 Y; F7 p
  5. #include "GUI.h"
    3 H* \! f- f" m  m: N+ E( b' a+ z
  6. 3 d% B1 |, l. a. I/ F4 h# u7 @
  7. /*********************************************************************
    ; O  B' I* h9 z- A0 A) u
  8. *
    % ^0 {/ ~- A$ p* F7 |
  9. *       Static data: j( _" k- a$ B% Q  U/ I' p
  10. *. c# S  S: L! L7 s) e
  11. **********************************************************************3 |& p) w. n  X) l
  12. */' |: J- I: G/ t! u* N! E# M
  13. static unsigned     _aHeight  [] = {16, 20, 32, 48};   // Array of heights used to show text9 i8 F0 q7 M8 S( u6 m5 c- j8 S
  14. static GUI_TTF_CS   _aCS      [GUI_COUNTOF(_aHeight)]; // Each GUI font needs its own GUI_TTF_CS structure
    : @) q4 G4 L! {% N! X, z9 u* A- Z* E
  15. static GUI_FONT     _aFont    [GUI_COUNTOF(_aHeight)]; // Array of GUI fonts2 z) C* [$ J: I
  16. static char         _acFamily [200];2 G! R, ?1 f5 n% Y* a( f
  17. static char         _acStyle  [200];* p+ F# Q: C' h- q" }

  18. 3 f: a4 C4 z* X# _! C% K% y! {
  19. /*********************************************************************) \, L/ Q) F7 {/ Z9 v  R
  20. *! ?% A  q3 }! S; H. J
  21. *       Static code3 u9 T8 ?( S2 ~, |
  22. *
      g+ s/ Z) H, ?1 d3 [# Q
  23. **********************************************************************
      o$ _6 ~  Y% k5 U: z; T
  24. */: u: q% q" w9 s0 W. L2 z
  25. /*********************************************************************) z5 y$ U6 b4 T' c9 b) s
  26. *
    / c4 }% m2 ^" ?
  27. *       _ShowText! O% D/ D( p! ^$ k
  28. */3 p; |7 P' t# I' ?
  29. static void _ShowText(void) {(1)! x' l, B  J/ J0 w4 M5 a) L
  30.   int i;1 {9 v0 j" S% z( s
  31. $ X9 f; a- k2 S( K7 V. N
  32.   GUI_Clear();
    % p* Q2 p2 e' u! F8 p6 _
  33.   i = 0;# j9 X  c# x5 x9 Q. ]8 q" }1 L
  34.   GUI_TTF_GetFamilyName(&_aFont[i], _acFamily, sizeof(_acFamily));(2)' a4 }" T% U5 ~: @; h' {
  35.   GUI_TTF_GetStyleName(&_aFont[i],  _acStyle,  sizeof(_acStyle));
    - r) y) f, U; m: ?) C, ]
  36.   GUI_SetFont(&GUI_Font20_1);. X. S- u3 a6 F" T1 u
  37.   GUI_DispString(_acFamily);
    7 J5 M- P2 j. X( G
  38.   GUI_DispString(", ");; B9 {. }. ?. r# ^
  39.   GUI_DispString(_acStyle);
    8 f1 V3 N  M: }; ^7 l# L$ {
  40.   GUI_DispNextLine();
    & C& @$ }5 `$ E/ ]. t
  41.   GUI_DrawHLine(GUI_GetDispPosY(), 0, 0xfff);: u/ E8 A" ?! y+ i
  42.   GUI_SetFont(&_aFont[i]);  u& y, ]" }8 r8 q8 \1 ]
  43.   GUI_DispString("abcdefghijklmnopqrstuvwxyz\n");& T4 z2 r3 |4 F& D
  44.   GUI_DispString("ABCDEFGHIJKLMNOPQRSTUVWXYZ\n");+ V$ c/ z7 q8 |
  45.   GUI_DispString("123456789.:,;(:*!?')\n");
    - X, ~. A! O" Y* g% z8 }+ V2 H
  46.   GUI_DrawHLine(GUI_GetDispPosY(), 0, 0xfff);
    , S9 ~# u3 J5 ?# N
  47.   for (i = 0; i < GUI_COUNTOF(_aHeight); i++) {* x8 g- z9 i& |- Q
  48.     GUI_SetFont(&_aFont[i]);! R3 c9 g+ ?- S: W
  49.     GUI_DispString("The quick brown fox jumps over the lazy dog. 1234567890\n");- K' D- E* D* t: W( t
  50.   }$ a5 O! U' {( l& {( `; G
  51.   GUI_Delay(1000);/ S) _" ?/ f% J
  52. }  k/ Q7 {) W" x' t6 i: o. ?

  53. ) c- s# D' ~4 F. g5 g" L
  54. /*********************************************************************7 E  u' K; u4 Z& r
  55. *# I1 X. a5 J+ z6 `( @
  56. *       _CreateFonts
    . r0 l/ K. Y; K8 v
  57. */$ X& u5 o7 |- y7 G% c
  58. static int _CreateFonts(const U8 * pData, U32 NumBytes) {(3)* l( G! n$ P* B* x$ t" r& y/ ?5 _
  59.   int i;7 b# j3 q8 K$ b( B
  60.   GUI_TTF_DATA TTF_Data;        // Only one GUI_TTF_DATA structure is used per font face3 g2 V. A7 H5 _1 N% \0 x! i

  61. * A; S" w; i5 D+ G# s
  62.   TTF_Data.pData    = pData;    // Set pointer to file data
    , h5 I  z4 o8 k
  63.   TTF_Data.NumBytes = NumBytes; // Set size of file5 j' i. ^2 m# Y: E/ x
  64.   for (i = 0; i < GUI_COUNTOF(_aHeight); i++) {2 U, e% J" a4 V# B
  65.     //
    : p( t, T& v! `% C2 Q( @
  66.     // Initialize GUI_TTF_CS members" G2 p9 e/ o, s0 H
  67.     //
    0 z, R+ @$ @, z2 @/ m; b- @4 Q& I
  68.     _aCS[i].PixelHeight = _aHeight[i];
    % S( b( C) S  M* n6 R& G
  69.     _aCS[i].pTTF        = &TTF_Data;# R3 m2 _) T+ }/ v/ ~+ ~
  70.     //
    , ^: W+ \' O3 W$ @$ S9 @! H
  71.     // Create GUI font' U* j) n- D7 q8 ]3 t) H
  72.     //) M0 z# _& F# k9 r4 z9 b
  73.     if (GUI_TTF_CreateFont(&_aFont[i], &_aCS[i])) {(4)' T  c% S, G  x& n5 P  z. B
  74.       return 1;: l1 M4 a# C( r8 n
  75.     }0 ?. ~5 `7 p2 u; y: R3 m
  76.   }& g; \' B" W2 n5 s  k
  77.   return 0;
    # C: c, E0 L0 a3 M& ~
  78. }% R4 x: j* T1 W

  79. ) x1 [5 ^$ I& Z6 E
  80. /*********************************************************************; s' w3 C( K( l# }$ b/ @! k
  81. *+ }, Z. u7 k" @2 Z, r
  82. *       _cbFontDemo
    6 N: o- t* Y8 n/ M  d, z  c! H
  83. *  @# d/ o! M9 O. g0 O5 y/ q
  84. * Function description
    " d1 ]7 A8 m$ e+ C  \
  85. *   The function uses the given pointer to a true type font for creating
      e$ Y# }6 r5 j4 _+ S
  86. *   a couple of GUI fonts and showing the outline of the TTF font.6 u" B0 _/ w% e) ^* ?2 ?( U' v0 e- Y  f
  87. *' ^% o/ b" W5 v" M! q
  88. * Parameters:! \  d% Q3 l; @8 ?& k: f
  89. *   pData    - Location of font file
    ' ~* o4 S- e5 U8 x/ K
  90. *   NumBytes - Size of font file- b( ^9 k5 _0 f8 E3 s- T
  91. */
    ' m! t/ f) N2 @. E) z- z# t$ F
  92. static void _cbFontDemo(const U8 * pData, U32 NumBytes) {(5)
    9 G7 l* n" S9 P
  93.   _CreateFonts(pData, NumBytes); // Create fonts) k9 N- m* ?- A% L
  94.   _ShowText();                   // Show some text; a( A$ ^4 Z+ D& J, H6 C  _. @
  95.   GUI_TTF_DestroyCache();        // Clear the TTF cache' M1 u$ i( {7 b. `
  96. }2 [8 v# i  `/ W8 g/ C
  97. / A) {, z1 T6 o9 h
  98. /*********************************************************************6 R# W/ \1 _  N2 [3 k1 J
  99. *
    " t( V# V& Y1 E& l  `! d: O- u9 z
  100. *       _IterateOverAllFiles" I- |' h( Y6 h
  101. *" [: m$ ~+ [7 I$ v. c6 ~
  102. * Function description/ Q' f2 Q. X9 S- p
  103. *   The function iterates over all files of the given folder and the
      z; V# c0 c. E1 n/ K3 A
  104. *   given mask, reads the contents of the file and calls the function
    - B% h2 B5 y. t8 L0 e
  105. *   pfDoSomething() with location and size of file data.
    8 z4 U/ g6 U$ s- S( |( y
  106. *   Can be used under Win32 environment only.
      Q1 Q' ?! x' d& i) r5 e
  107. */: H5 V5 o$ W- A. E
  108. static void _IterateOverAllFiles(const char * sFolder, const char * sMask, void (* pfDoSomething)(const U8 * pData, U32 NumBytes)) {(6)
    - b% B! S# Z4 n+ y7 c
  109.   GUI_RECT Rect = {0, 10, 1000, 1000};/ s) x7 e0 r, u8 Z. }9 M
  110.   char              acMask[_MAX_PATH];, {; g' p; B$ d' u
  111.   char              acFile[_MAX_PATH];
    7 f9 ^- M/ L8 N- d% \4 x
  112.   WIN32_FIND_DATA   Context;
    - [. W* A2 P' n: P+ r. [$ R
  113.   HANDLE            hFind;
      F0 x% D' R4 G! l& J. z
  114.   HANDLE            hFile;/ G5 f3 \$ D) D. }' ]( H
  115.   U8              * pData;, L$ b" r" B) m0 z6 u7 t
  116.   DWORD             NumBytes;% z; C, l  n% v7 O, t
  117.   DWORD             NumBytesRead;
    * y4 Q6 ^' g7 _, O, T

  118. 5 A0 n: l, p& o" f6 k0 E1 `
  119.   sprintf(acMask, "%s\\%s", sFolder, sMask);
    4 T/ r( a7 F2 V" t1 i+ _" i0 Y
  120.   hFind = FindFirstFile(acMask, &Context);
    1 ^/ o  n1 K6 o6 D7 g- L9 l
  121.   if (hFind != INVALID_HANDLE_VALUE) {
    ) e% T, p) F0 k. x7 z: |
  122.     do {0 W( J' i3 ]- ~5 |7 S' m
  123.       sprintf(acFile, "%s\\%s", sFolder, Context.cFileName);1 J( k- `" ?& d. a4 V  Q
  124.       hFile = CreateFile(acFile, GENERIC_READ, FILE_SHARE_READ, 0, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, 0);- O) d( }  W, h, ?  H; V' D
  125.       if (hFile != INVALID_HANDLE_VALUE) {( ?: d$ A; \# d9 E3 t' F# P+ _
  126.         NumBytes = GetFileSize(hFile, NULL);
      T' R, o6 @! N' w4 t4 P( d
  127.         pData = (U8 *)malloc(NumBytes);4 ?6 h  J& |* E
  128.         ReadFile(hFile, pData, NumBytes, &NumBytesRead, NULL);
    ' X' H# r' j" Z9 I+ V! V
  129.         pfDoSomething(pData, NumBytes);
    # s+ t  r1 |1 `4 U
  130.         free(pData);8 m* z; _% q* F
  131.       }
    6 p* o# i# E$ D3 V
  132.       CloseHandle(hFile);
    , u5 B; f& K3 C% V0 L8 }! U
  133.     } while (FindNextFile(hFind, &Context));. F5 X. u) W( P4 K" C- F$ F
  134.   }
    3 P. b; m6 l/ g: x
  135. }
    4 I3 {" y/ W" q! w' G) s  f, Z
  136. 5 v$ `7 B0 a8 a6 \7 {. M
  137. /*********************************************************************; ]" b( @4 b3 [. j3 B/ E
  138. *. x4 z1 _+ n! D: T0 m
  139. *       Public code
    $ `$ z$ _$ H/ q  h: ~) ?5 r, m
  140. *
    ; V1 g0 R9 h: a8 X
  141. **********************************************************************
    ! x; b4 j" s* j0 b9 V* q
  142. */. @& u9 C% S* y4 T  N- D, i" s" P
  143. /*********************************************************************
    3 ~. l& W4 I) e7 H) K1 g# s  E+ w
  144. *
    + Z9 n# f* y4 W4 P8 |: y1 y1 G7 S
  145. *       MainTask5 H# M% a+ h$ A' ]
  146. */- @6 a: m/ Z9 q0 A! E: _
  147. void MainTask(void) {
      Q, Z' w( g2 ~! d8 x" _5 J" T8 u% @
  148.   char acPath[200];
    1 l8 y& N* C! K5 A4 S

  149. * r0 Y$ P# J; u4 u7 i) u
  150.   GUI_Init();4 E& w3 n1 _3 }- t. n, u& P% g1 g
  151.   //: K. `" h) Y: r" m% b  y/ Y! b5 U; f& A
  152.   // Set colors and text mode: f& @$ }4 b( n+ S. |
  153.   //
    ) M3 ~8 z8 q0 @" b! n* t
  154.   GUI_SetBkColor(GUI_WHITE);& c& a$ w+ |$ H( _6 E
  155.   GUI_SetColor(GUI_BLACK);$ x" l$ B" U( F
  156.   GUI_SetTextMode(GUI_TM_TRANS);
    6 R8 B% M/ }0 U$ s* |, G$ X' T
  157.   //
    2 N/ _1 P( Z; n, F2 m
  158.   // Get windows system directory and extend it with '\Font'(7)1 ~3 b! X) x1 b% v, x9 y5 _& a
  159.   //; j) s0 D' X7 k$ h
  160.   GetWindowsDirectory(acPath, sizeof(acPath));
    # N( N% q: w3 P5 [0 Z, y) q
  161.   strcat(acPath, "\\Fonts");
      o7 z# O1 ]; k0 u) ]  K' w; s
  162.   //
    # j! @# J6 S/ W5 I& f! m
  163.   // Iterate over files and call _cbFontDemo for each file
    0 w! h1 Q' O& ^  I. G, m
  164.   //
    ; a7 H2 w- {$ N; p$ B  O# s. T
  165.   while (1) {
    4 o+ @) I4 Z+ @! h$ c: u, `# `. P
  166.     _IterateOverAllFiles(acPath, "*.ttf", _cbFontDemo);
    ! \/ c- r; a" o  R/ ]
  167.   }
    3 m% z5 m$ z0 n: C& b3 ^9 C
  168. }( ]4 F* C+ r  \- [3 H
  169. # n. r% |+ ]4 X( N
  170. #endif
复制代码
1. 这个函数用于文本显示。
2. 函数:GUI_TTF_GetFamilyName 将返回字体文件中定义的字体系列名称
    函数:GUI_TTF_GetStyleName  此函数将返回字体文件中定义的样式名称 (粗体、常规等)
3. 用于字体的创建,注意字体的创建方法
4. 用于实现字体创建的函数,函数中两个成员介绍如下:
    GUI_TTF_CS
数据类型
元素
描述
GUI_TTF_DATA *
pTTF
指向包含要使用的字体文件位置和大小的GUI_TTF_DATA结构
PixelHeight
PixelHeight
新字体的像素高度。表示字形 “g”和 “f”之间周围矩形的高度。请注意,这并非两行文本之间的距离。换句话说,GUI_GetFontSizeY()返回的值与此值并不完全相同。
FaceIndex
FaceIndex
有些字体文件可能包含多种字体风格。对于多种风格,此索引指定使用基于零的风格索引来创建字体。通常为0。
    GUI_TTF_DATA
数据类型
元素
描述
const void *
pData
指向可寻址存储器区域中的TTF字体文件。
NumBytes
NumBytes
文件的大小 (字节)。
5. 字体演示主要运行的程序。注意函数GUI_TTF_DestroyCache 用于释放TTF缓存系统分配的所有内存并解除该缓存。
6. 通过这个程序实现电脑系统中矢量字体的轮番显示。
7. 获取电脑系统中字体存储的路径。
实际显示效果如下(这里只贴了一个截图)

4 f- g$ N, S  }% j
赞 收藏 1 评论15 发布时间:2015-1-31 11:26

举报

15个回答
baiyongbin2009 回答时间:2015-1-31 11:27:26
本帖最后由 baiyongbin2009 于 2015-1-31 11:29 编辑
4 y; N. W# \+ k; n5 M# n3 {/ ]2 I* m$ _/ z6 D/ u  w, P2 Z
22.4 移植到开发板上显示8 c$ ]& s6 I8 U8 l

. e5 z: z$ C4 v22.4.1 第一步:从官网下载矢量库22.4.2 第二步:添加到emWin工程中(MDK)

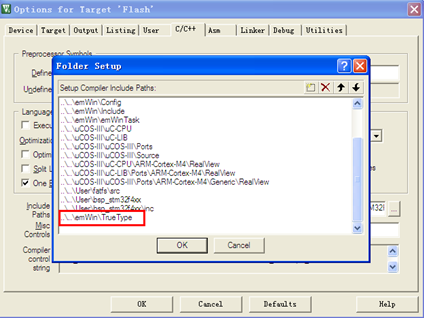

    添加上后需要再添加相应的工程路径:

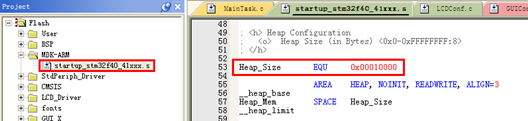

22.4.3 第三步:修改Heap的大小
    由于要使用非emWin自带的molloc和free函数,下面是修改的位置和大小:
    这个地方一定得大点,要不字体无法显示。
22.4.4 第四步:主程序
  1. /*
    + w5 {+ y8 I' H" f9 H( L# ?8 d( {
  2. *********************************************************************************************************
    ; M8 M3 R$ b; y  O7 r( J! m
  3. *        函 数 名: MainTask
      X. {5 T- o" b' h$ W( @
  4. *        功能说明: GUI主函数
    ! K+ r) ?; m  n, R: p
  5. *        形 参:无! L2 V9 g4 j2 y  T  V' X! L
  6. *        返 回 值: 无
    5 j9 K% x) M  j$ g4 \
  7. *********************************************************************************************************
    . x: B4 u$ @% ^% Y0 a( S' q
  8. */: J5 j4 e2 U8 ]. C0 J
  9. void MainTask(void) 6 m0 y. B3 g4 T( w0 p
  10. {/ G8 B7 t/ c- J- ]2 m; e
  11. OS_ERR err;
    0 N  ?* Q' F- \- X# d& ~" ~
  12. char *_acBuffer;9 Z) N" M0 u$ Y; k) u8 @
  13. GUI_TTF_CS Cs0, Cs1, Cs2, Cs3;+ g* J  E; E7 E, U
  14. GUI_TTF_DATA Data;
    7 O. k" m) X9 j9 R9 w7 p4 _4 K2 k9 I
  15. GUI_FONT Font0, Font1, Font2, Font3;
    % Q  y/ z. `- C8 A. n6 |6 x
  16. GUI_HMEM hMem;* }& W3 J" H  z% d2 [- |% f9 R; R% G" N, U
  17. 5 S6 r( `) a$ x
  18. GUI_Init();" @) k$ i5 c# I# u/ c
  19. GUI_SetBkColor(GUI_BLACK);
    # g9 F+ R: f/ d9 C: g
  20. GUI_SetColor(GUI_RED);
    . f& h; j/ k: d. k. T* E! c" G

  21. " a8 J8 [5 [$ u3 m# q- T$ ^1 ?
  22. /* 申请一块内存空间 并且将其清零 */ (1)/ X) z, m% K0 ?. r4 P
  23. hMem = GUI_ALLOC_AllocZero(1024*1500);
    1 W& ?( q; ~% a2 z
  24. /* 将申请到内存的句柄转换成指针类型 */
    + J& ?1 [- B; O3 i+ ^
  25. _acBuffer = GUI_ALLOC_h2p(hMem);1 {7 z. r4 P  C/ a2 i/ L5 }$ ]! S0 w; \
  26. /* 打开文件 */
    6 ~4 g  O( C2 W' a, _
  27. OSSchedLock(&err);
    6 Q' J" n6 M: O1 G4 h/ }! b
  28. result = f_open(&file, "seg.ttf", FA_OPEN_EXISTING | FA_READ | FA_OPEN_ALWAYS); (2)
    $ m+ j' X1 f2 T: T  N
  29. result = f_read(&file, _acBuffer, file.fsize, &bw);
    ) k2 T; y% G: k. }+ l5 z( F% f
  30. OSSchedUnlock(&err); & `& ^: Q3 I. K* D2 _) N8 B+ I! `
  31. % E4 i' Q& a# ^2 u+ `9 J. a
  32. /* Set parameters for accessing the font file */
    ; Z* R3 n& E: n# }. {% V
  33. Data.pData = _acBuffer; /* Address */
    2 V; v: D1 y7 S$ r
  34. Data.NumBytes = file.fsize; /* Size */
    8 _# Z# l/ m6 h5 y
  35. 1 m  B7 k6 U0 F+ n4 S! n) t. @7 t1 S
  36. /* Set creation parameters of first font */
    5 z7 I( R# c& E
  37. Cs0.pTTF = &Data; /* Use address of GUI_TTF_DATA */. W! ~  g% ?! h% m* N
  38. Cs0.PixelHeight = 24; /* Pixel height */(3)4 L2 M9 w. }+ ]$ r0 D3 q% ~
  39. Cs0.FaceIndex = 0; /* Initialize to 0 */
    % @2 ?$ Y/ s' e
  40. /* Set creation parameters of second font */
    1 ^. o6 @8 Z- \* l
  41. Cs1.pTTF = &Data; /* Use address of GUI_TTF_DATA */, f/ D2 z* e3 Z# X1 q
  42. Cs1.PixelHeight = 48; /* Pixel height */8 k" y" U( P5 }
  43. Cs1.FaceIndex = 0; /* Initialize to 0 */, y0 K) }' e% ]3 x# X
  44. /* Set creation parameters of first font */
    $ X) ^* l1 q: o  a
  45. Cs2.pTTF = &Data; /* Use address of GUI_TTF_DATA */
    / ?: Q, ~+ L9 z$ `% c
  46. Cs2.PixelHeight = 96; /* Pixel height */
    $ \1 k/ e# P  l& c: r; M) X
  47. Cs2.FaceIndex = 0; /* Initialize to 0 */7 ]9 X0 v5 S- k( `8 O) w
  48. /* Set creation parameters of second font */; `( p* [4 s5 h! d) [
  49. Cs3.pTTF = &Data; /* Use address of GUI_TTF_DATA */- y! B3 Z3 N2 g( k* b( |. N) G
  50. Cs3.PixelHeight = 144; /* Pixel height */4 k( u7 B4 [5 S) U: S, j, z
  51. Cs3.FaceIndex = 0; /* Initialize to 0 */  R' C& G  W; V9 e  l0 \
  52. /* Create 4 fonts */* S+ B8 G9 Q: ^  q
  53. GUI_TTF_CreateFont(&Font0, &Cs0);(4)6 e& Y1 N. E2 M2 J. d9 u) f
  54. GUI_TTF_CreateFont(&Font1, &Cs1);" T: v, i1 I& F% ]7 R1 ?$ m; L
  55. GUI_TTF_CreateFont(&Font2, &Cs2);
    9 H, N' x( ^6 L% m3 Z+ [9 A
  56. GUI_TTF_CreateFont(&Font3, &Cs3);
    4 L' N3 X8 A9 h& x
  57. /* Draw something using the fonts */; V( X4 L9 h7 B# _+ U
  58. GUI_SetFont(&Font0);) ~$ G9 c( a$ p
  59. GUI_DispStringAt("ABC1234", 0, 0);7 Z; W. O. u7 n1 r
  60. GUI_SetFont(&Font1);
    ( @% W/ J7 U, E- A, N7 e
  61. GUI_DispStringAt("ABC1234", 0, 24);
    : l$ s1 D$ g' n: d
  62. GUI_SetFont(&Font2);/ C8 {# K9 P  x3 K: P' [& W  j
  63. GUI_DispStringAt("ABC1234", 0, 24+48);7 Z+ t/ }8 w" x  b1 W$ {
  64. GUI_SetFont(&Font3);9 p3 A2 D) A- q# p
  65. GUI_DispStringAt("ABC1234", 0, 24+48+96);
    9 E1 m: b. H+ V/ o" ~
  66. GUI_DispStringAt("ARMFLY", 0, 24+48+96+144);2 b* {- ~. I1 |1 Q" f2 G$ d! R9 c
  67. while(1)
    ; w$ J5 F% Q  U
  68. {& M2 ?* o9 S4 _# n* P" A( V; m: A
  69. GUI_Delay(100);' e- ~5 a$ C8 u; G: i$ A* A8 M
  70. }
    0 i  |  }4 f- u& _- `3 H( y7 f$ y
  71. % T8 b' e8 V2 L# n! v
  72. }
复制代码
1. 申请动态内存用于加载字库。
2. 将矢量字体从SD卡中加载到外接SRAM中。
3. 设置矢量字体点阵大小。
4. 创建四种大小的矢量字体。
22.4.5 第五步:矢量字体放到SD卡中
    由于汉字的矢量字体比较大,使用2MB的SRAM空间不够,这里使用从网上下载的米字体做为显示。

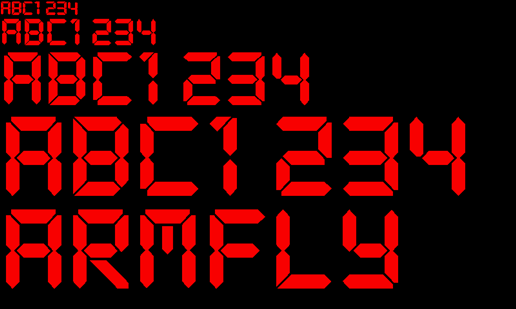

    放到SD卡后,在屏上的实际显示效果如下:
     特别注意,如果使用的是800*480分辨率的屏可以完成显示出来,如果是小于这个分辨率的屏只能显示出一部分,大家可以按照上面的设计方法做一个适合自己屏大小的显示。
22.5 总结
    矢量字体就跟大家讲这么多,更多的知识可以研究下源码的实现。关于字体的显示截至到本期教程就算结束了。
" t  ~# I4 _  V% f
* W, _4 l) h+ I+ W$ [
时光碎了天 回答时间:2015-1-31 11:51:16
感觉很不错的
MouseCat 回答时间:2015-1-31 12:17:18
强悍啊,收藏了
cxtarm 回答时间:2015-1-31 12:30:12
强悍 弃天帝签名.jpg ' s; B/ O" C, n5 X( {# ^1 k
wyxy163@126.com 回答时间:2015-1-31 12:51:22
提示: 作者被禁止或删除 内容自动屏蔽
wyxy163@126.com 回答时间:2015-1-31 12:51:38
提示: 作者被禁止或删除 内容自动屏蔽
党国特派员 回答时间:2015-1-31 14:10:15
下来学习了
beian10 回答时间:2015-2-1 13:35:43
mark0668 回答时间:2015-6-28 23:18:22
谢谢分享,学习学习
yubinwu_3004964 回答时间:2015-10-15 20:15:38
做下记录,文章很有参考价值
wolfgang 回答时间:2015-10-15 22:35:22
强悍啊,收藏了
9robot 回答时间:2015-10-16 12:02:36
谢谢分享!!!
ruilimeng 回答时间:2015-10-21 11:45:36
好教程,谢谢分享。
eshui 回答时间:2015-10-21 11:54:11
非常不错!顶一个!!!
12下一页
关于
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
人形机器人运动控制、感知与智能配电
半导体创新技术与应用方向
EE架构与软件定义汽车
12V/48V 汽车智能配电(SPD)
区域控制单元(ZCU)与分区架构
关注我们
st-img 微信公众号
st-img 手机版
