第25章      Sprites

     本期教程主要是跟大家讲解sprite的显示，这里讲的sprite跟第23章讲的游标是类似的，只是这里的游标是可以任意跑动的，可以根据程序设置跑动的路径。

     25. 1 介绍

     25. 2 模拟器上演示sprite例子

     25. 3总结

25.1  介绍

     emWin sprite作为一种纯粹的软件解决方案实现。使用emWin sprite不需要额外的硬件。它们可以显示、移动和删除，而不影响当前可见的图形项目。

存储器要求

     每个sprite都需要一个存储器区，用于保存sprite后面的显示数据，以便在移动或删除sprite时能恢复背景显示。另外需要一个存储区，用作颜色缓存。颜色缓存的大小取决于sprite图像中使用的颜色数量。因此，sprite需要的全部字节数可以按以下等式计算：

     SizeOfSpriteObject (~30 bytes) +(XSize * YSize + NumberOfBitmapColors) *REQUIRED_BYTES_PER_PIXEL

Sprite的最大数目

     emWin并不限制同时可见的sprite的数量。具体取决于可用存储器的大小。

性能

    需要注意的是，绘制sprite比绘制简单的位图需要耗费更多计算资源，因为需要处理背景数据以及与其他sprite的交叉点。

叠置顺序

    叠置顺序是对有重叠的二维对象 （此处为sprite）的排序。当两个sprite重叠时，它们的叠置顺序决定了哪个sprite位于另一个sprite的上方。最后创建的sprite位于最上面。

25.2  模拟器上演示sprite例子

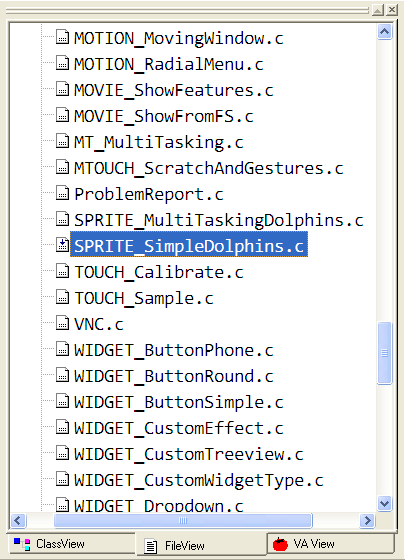

     模拟器中有一个例子专门做了sprite的演示，这个例子位置在：

此DEMO的实际代码如下：

1. /*********************************************************************

2. *

3. *       Dolphin bitmap arrays

4. */

5. GUI_CONST_STORAGE GUI_BITMAP * _apImages_0[] = {(1)

6. &bmDolphin_00,

7. &bmDolphin_01,

8. &bmDolphin_02,

9. &bmDolphin_03,

10. &bmDolphin_04,

11. };

12.

13. GUI_CONST_STORAGE GUI_BITMAP * _apImages_1[] = {   (2)

14. &bmDolphin_10,

15. &bmDolphin_11,

16. &bmDolphin_12,

17. &bmDolphin_13,

18. &bmDolphin_14,

19. };

20.

21. /*********************************************************************

22. *

23. *       Sprite array

24. */

25. static SPRITE _aSprite[] = {

26.   { -90,  20, 10,  3, GUI_COUNTOF(_apImages_1), _apImages_1},

27.   { 290, 150, -8, -2, GUI_COUNTOF(_apImages_0), _apImages_0},

28. };

29.

30. /*********************************************************************

31. *

32. *       Static code

33. *

34. **********************************************************************

35. */

36. /*********************************************************************

37. *

38. *       _MoveSprite

39. */

40. static void _MoveSprite(SPRITE * pSprite) {

41.   //

42.   // Set new index

43.   //

44.   pSprite->Index += 1;

45.   if (pSprite->Index >= pSprite->NumImages) { (3)

46.     pSprite->Index = 0;

47.   }

48.   //

49.   // Adjust X-position

50.   //

51.   pSprite->xPos += pSprite->dx;(4)

52.   if (pSprite->xPos > 320) {

53.     pSprite->xPos = -1L * pSprite->apImages[pSprite->Index]->XSize;

54.   }

55.   if (pSprite->xPos < -1L * pSprite->apImages[pSprite->Index]->XSize) {

56.     pSprite->xPos = 320;

57.   }

58.   //

59.   // Adjust Y-position

60.   //

61.   pSprite->yPos += pSprite->dy;  (5)

62.   if (pSprite->yPos < 0) {

63.     pSprite->dy = -pSprite->dy;

64.   }

65.   if (pSprite->yPos > (240 - pSprite->apImages[pSprite->Index]->YSize)) {

66.     pSprite->dy = -1 * pSprite->dy;

67.   }

68.   //

69.   // Change sprite

70.   //(6)

71.   GUI_SPRITE_SetBitmapAndPosition(pSprite->hSprite, pSprite->apImages[pSprite->Index], pSprite->xPos, pSprite->yPos);

72. }

73.

74. /*********************************************************************

75. *

76. *       _ShowSprites

77. */

78. static void _ShowSprites(void) {

79.   unsigned i;

80.

81.   //

82.   // Create the sprites

83.   //

84.   for (i = 0; i < GUI_COUNTOF(_aSprite); i++) {  (7)

85.     _aSprite[i].hSprite = GUI_SPRITE_Create(_aSprite[i].apImages[0], _aSprite[i].xPos, _aSprite[i].yPos);

86.   }

87.   //

88.   // Move them forever...

89.   //

90.   while (1) {

91.     for (i = 0; i < GUI_COUNTOF(_aSprite); i++) {

92.       _MoveSprite(&_aSprite[i]);

93.       GUI_Delay(100);

94.     }

95.   }

96. }

97.

98. /*********************************************************************

99. *

100. *       _DrawBackground

101. */

102. static void _DrawBackground(void) {

103.   GUI_DrawGradientV(0, 0, 319, 239, 0xffffff, 0xff0000);  // Draw background gradient

104.   GUI_SetTextMode(GUI_TM_TRANS);

105.   GUI_SetFont(&GUI_Font24B_ASCII);

106.   GUI_SetColor(GUI_BLACK);

107.   GUI_DispStringHCenterAt("Showing sprites...", 160, 20); // Draw sample text

108.   GUI_DrawBitmap(&bmSeggerLogoLarge, 60, 80);             // Draw company logo

109. }

110.

111. /*********************************************************************

112. *

113. *       Public code

114. *

115. **********************************************************************

116. */

117. /*********************************************************************

118. *

119. *       MainTask

120. */

121. void MainTask(void) {

122.   GUI_Init();        // Initialize emWin

123.   _DrawBackground(); // Draw background

124.   _ShowSprites();    // Show sprites

125. }

复制代码

1.    这里面的5个位图是用于sprite显示的，通过这5张图的切换实现动态效果。Sprite对位图的要求如下：

  n 不得压缩。

  n 必须透明。

  n 应是基于调色板的位置，为1、2、4或8bpp。

     这个要求跟前面讲的游标是一样的。

2.    和上面讲的一样。

3.    实现5幅sprite图的切换。

4.    调整sprite显示的X轴位置。

5.    调整sprite显示的Y轴位置。

6.    显示sprite。

7.    创建sprite。

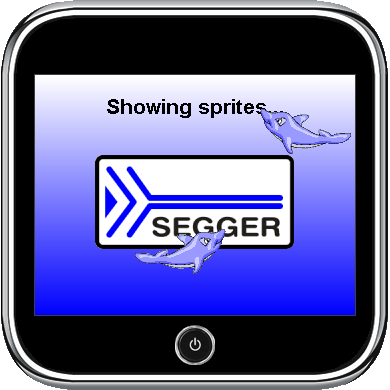

    实际显示效果如下：

25.3  总结

    本期教程有一个问题还没有解决，就是如何生成这种8bpp还带透明的图片数据，这个问题有待解决。
