【安富莱——DSP教程】第16章 ControllerFunctions的使用(二)

[复制链接]
baiyongbin2009 发布时间:2015-3-27 11:35
特别说明:完整45期数字信号处理教程,原创高性能示波器代码全开源地址:链接
. N4 J3 A$ c, N$ V
第16章 ControllerFunctions的使用(二)

) ^1 S  R, {2 M+ f5 N8 b
    本期教程主要讲解控制函数中的cos和sin函数数值的获取,这里使用的函数比起第10章中使用的sin和cos函数数值的获取要方便很多。
16.1 浮点数SIN和COS
16.2 定点数SIN和COS
16.3 Clark正变换和逆变换
16.4 Park正变换和逆变换
16.5 总结
16.1 浮点数SIN和COS16.1.1 arm_sin_cos_f32
函数定义如下:
    void arm_sin_cos_f32(float32_t theta, float32_t * pSinVal, float32_t * pCosVal)
参数定义:
     [in]  theta    input value in degrees
     [out] *pSinVal points to the processed sine output.
     [out] *pCosVal points to the processed cos output.
注意事项:
    1. 参数theta的单位是角度。这里输入角度-180到179就能得到一个周期的正弦或者余弦数值。
16.1.2 实例讲解
实验目的:
    1. 学习ControllerFunctions中SIN和COS的求解
实验内容:
    1. 按下按键K1, 串口打印函数DSP_SIN_COS的输出结果
实验现象:

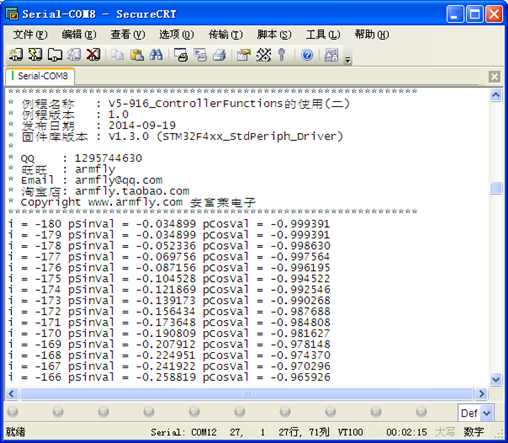

    通过窗口上位机软件SecureCRT(V5光盘里面有此软件)查看打印信息现象如下:
程序设计:
  1. /*
    " W; C  X# Q# N/ x! q
  2. *********************************************************************************************************
    . W/ d+ ]' B% l
  3. *        函 数 名: DSP_SIN_COS! j5 O. D6 t0 k! `6 u
  4. *        功能说明: 浮点数cos和sin计算
    . V- K2 H8 m! ~
  5. *        形    参:无
    . o5 ], ~( ?( X7 o2 d# S0 I! j9 @6 g
  6. *        返 回 值: 无
    4 w4 `( Q( j1 _2 g4 W6 K
  7. *********************************************************************************************************0 `, x: a2 Q# h- N* N0 r% p1 L
  8. */
    ! }: _% ~4 j5 @2 a1 t  W6 ~# R8 z
  9. static void DSP_SIN_COS(void)$ @. f$ q2 Q, t% O3 @. W8 q
  10. {
    . a/ k: T4 K8 J4 y9 ^! o1 k
  11. int16_t i;5 }5 }, L) x+ S, O& w! I5 g
  12. float32_t pSinVal;; a" ]) Q0 v0 ~' H: [" u
  13. float32_t pCosVal;
    7 `& \1 T/ U+ g" f; e) }* c

  14. ; B7 L3 @; S+ s7 u. z
  15. for(i = -180; i < 180; i++)
    ( e/ ?; T/ m  r. g! R) k* P
  16. {
    + I/ X5 w6 f* c- P+ f' F* D- ~# D
  17. arm_sin_cos_f32(i, &pSinVal, &pCosVal);                                                            (1)  d2 ], ~3 Z5 B" M: z% c
  18. printf("i = %d pSinVal = %f pCosVal = %f\r\n", i, pSinVal, pCosVal);' o- l0 i9 g2 U# r& H! F
  19. //         printf("%f\r\n", pSinVal);                                                                    (2)
    : V- D8 [% ]; ?/ _' G& C) D& r
  20. //         printf("%f\r\n", pCosVal);                                                                    (3)  `7 f; V4 }: g8 X, I! p
  21. }
    1 P+ G8 `+ \5 e( r; ^. n8 `. N. M
  22. }
复制代码
1. sin和cos数据的求解。

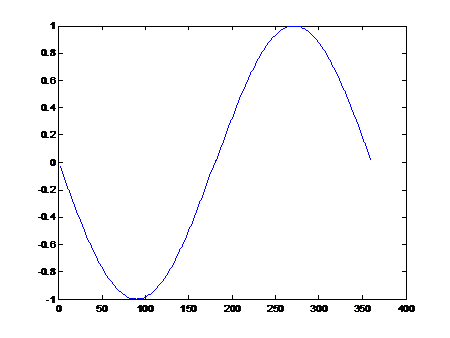

2. 通过matlab绘制sin函数的输出数据的曲线(绘制方法见第10章的10.4小节)

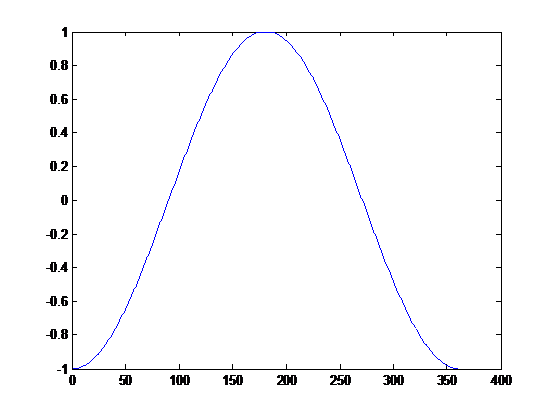

3. 通过matlab绘制cos函数的输出数据的曲线(绘制方法见第10章的10.4小节)
16.2 定点数SIN和COS16.2.1 arm_sin_cos_q31
函数定义如下:
    void arm_sin_cos_q31(q31_t theta, q31_t * pSinVal, q31_t * pCosVal)
参数定义:
      [in]  theta    input value in degrees
      [out] *pSinVal points to the processed sine output.
      [out] *pCosVal points to the processed cos output.
注意事项:
    1. 参数theta的单位是角度。这里输入角度 -2^31 ~ 2^31-1 就能得到一个周期的正弦或者余弦数值。
16.2.2 实例讲解
实验目的:
    1. 学习ControllerFunctions中SIN和COS的求解
实验内容:
    1. 按下按键K2, 串口打印函数DSP_SIN_COS的输出结果
实验现象:

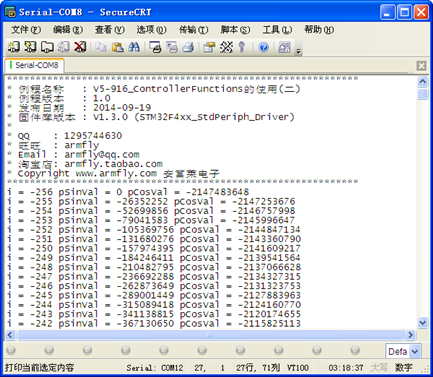

    通过窗口上位机软件SecureCRT(V5光盘里面有此软件)查看打印信息现象如下:
程序设计:
  1. /** T* n+ V: \2 u
  2. *********************************************************************************************************! x1 Y1 s3 f% f0 h
  3. *        函 数 名: DSP_SIN_COS_Q31
    $ k0 c  O9 s6 f- L
  4. *        功能说明: 定点数cos和sin计算
    - t' j4 i2 p+ t0 ^! k1 \
  5. *        形    参:无' w0 G1 L" D! I
  6. *        返 回 值: 无4 T+ A' @4 c' @- v/ A% K
  7. *********************************************************************************************************
    # ~7 E: s( o1 F6 z5 k
  8. */
    - C: W. s( O' N
  9. static void DSP_SIN_COS_Q31(void)0 {* Z3 e# D6 c" T* A
  10. {6 k7 u7 j8 P8 ~7 Z% ~3 d
  11. int16_t i;
    # m8 x: u  H7 [9 _+ O6 R! C4 T
  12. q31_t pSinVal;
    ' V+ Q# e1 V0 ]) P  |3 {0 y0 u
  13. q31_t pCosVal;
    # j* z/ \( a( l; {1 ]; x

  14. * R* l- a- F4 T$ U' w5 H: \( A2 K! |8 X% k
  15. for(i = -256; i < 256; i++)0 A- J3 H! ^( F( A+ T3 B
  16. {
    ( ?/ E4 @5 u9 }% `. I& a8 `
  17. arm_sin_cos_q31(i*8388608, &pSinVal, &pCosVal);                                                  (1)9 X9 O" Z# m" B8 A
  18. printf("i = %d pSinVal = %d pCosVal = %d\r\n", i, pSinVal, pCosVal);
    . D+ `) S, v" k7 M  x
  19. //         printf("%d\r\n", pSinVal);                                                                   (2)
    1 t5 u1 W7 Q$ l3 M% w4 H
  20. //         printf("%d\r\n", pCosVal);                                                                   (3); F: y& m# ?4 ]! x: l, N' o
  21. }
      v& s& j: C4 A+ K6 ~
  22. }
复制代码
1. sin和cos数据的求解。

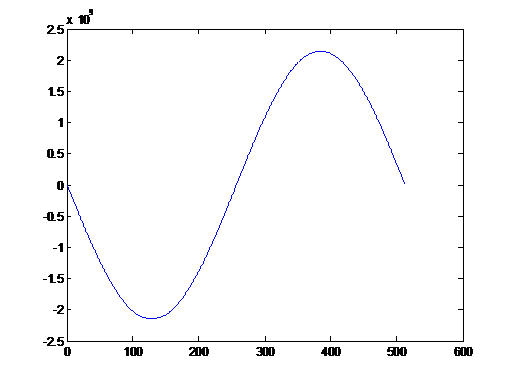

2. 通过matlab绘制sin函数的输出数据的曲线(绘制方法见第10章的10.4小节)

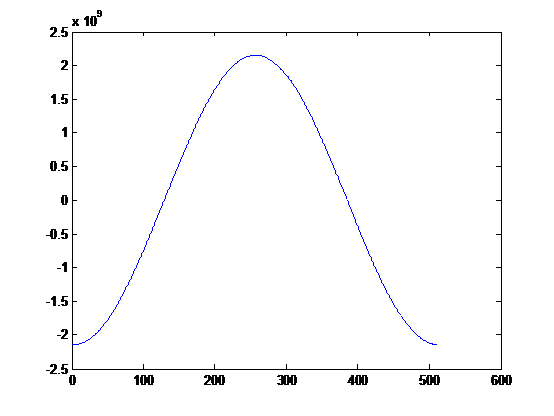

3. 通过matlab绘制cos函数的输出数据的曲线(绘制方法见第10章的10.4小节)
16.3 Clarke 正变换和逆变换
    暂时没有研究,留待以后解决。
16.4 Park 正变换和逆变换
    暂时没有研究,留待以后解决。
16.5 总结
    本期教程就跟大家讲这么多,有兴趣的可以深入研究下算法的实现。

3 o/ \, N8 n" D; P+ q: A0 Q; R
