第20章 MatrixFunctions的使用（二）

    本期教程主要讲解矩阵运算中的放缩，乘法和转置。

    20.1 矩阵放缩 MatScale

    20.2 矩阵乘法 MatMult

    20.3 转置矩阵 MatTrans

    20.4 总结

20.1 矩阵放缩 MatScale

20.1.1 arm_mat_scale_f32

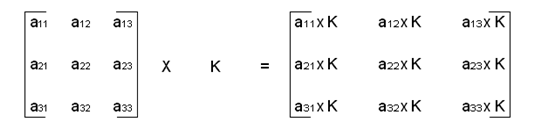

公式描述：

函数定义如下：

    arm_status arm_mat_scale_f32(

        const arm_matrix_instance_f32 * pSrc,

        float32_t scale,

        arm_matrix_instance_f32 * pDst)

参数定义：

    [in]       *pSrc   points to input matrix structure

    [in]       scale   scale factor to be applied

    [out]      *pDst  points to output matrix structure

    return    The function returns either <code>ARM_MATH_SIZE_MISMATCH</code>

20.1.2 arm_mat_scale_q31

函数定义如下：

    arm_status arm_mat_scale_q31(

        const arm_matrix_instance_q31 * pSrc,

        q31_t scaleFract,

        int32_t shift,

        arm_matrix_instance_q31 * pDst)

参数定义：

    [in]      *pSrc      points to input matrix

    [in]      scaleFract  fractional portion of the scale factor

    [in]      shift       number of bits to shift the result by

    [out]    *pDst      points to output matrix structure

    return     The function returns either

注意事项：

    1. 两个1.31格式的数据相乘产生2.62格式的数据，最终结果要做偏移和饱和运算产生1.31格式数据。

    2. 定点数的最终放缩比例计算是：scale = scaleFract * 2^shift.

20.1.3 arm_mat_scale_q15

函数定义如下：

    arm_status arm_mat_scale_q15(

        const arm_matrix_instance_q15 * pSrc,

        q15_t scaleFract,

        int32_t shift,

        arm_matrix_instance_q15 * pDst)

参数定义：

    [in,out] *S         points to an instance of the floating-point matrix structure.

    [in]     nRows    number of rows in the matrix.

    [in]     nColumns number of columns in the matrix.

    [in]     *pData           points to the matrix data array.

注意事项：

    1. 两个1.15格式的数据相乘产生2.30格式的数据，最终结果要做偏移和饱和运算产生1.15格式数据。

    2. 定点数的最终放缩比例计算是：scale = scaleFract * 2^shift.

20.1.4 实例讲解

实验目的：

    1. 学习MatrixFunctions中矩阵的放缩

实验内容：

    1. 按下按键K1, 串口打印函数DSP_MatScale的输出结果

实验现象：

    通过窗口上位机软件SecureCRT（V5光盘里面有此软件）查看打印信息现象如下：

程序设计：

1. /*

2. *********************************************************************************************************

3. *        函 数 名: DSP_MatScale

4. *        功能说明: 矩阵放缩

5. *        形    参：无

6. *        返 回 值: 无

7. *********************************************************************************************************

8. */

9. static void DSP_MatScale(void)

10. {

11. uint8_t i;

12. /****浮点数数组******************************************************************/

13. float32_t pDataA[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

14. float32_t scale = 1.1f;

15. float32_t pDataDst[9];

16. arm_matrix_instance_f32 pSrcA; //3行3列数据

17. arm_matrix_instance_f32 pDst;

18. /****定点数Q31数组******************************************************************/

19. q31_t pDataA1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

20. q31_t scaleFract = 10;

21.      int32_t shift = 0;

22. q31_t pDataDst1[9];

23. arm_matrix_instance_q31 pSrcA1; //3行3列数据

24. arm_matrix_instance_q31 pDst1;

25. /****定点数Q15数组******************************************************************/

26. q15_t pDataA2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

27. q15_t scaleFract1 = 10;

28.      int32_t shift1 = 0;

29. q15_t pDataDst2[9];

30. arm_matrix_instance_q15 pSrcA2; //3行3列数据

31. arm_matrix_instance_q15 pDst2;

32. /****浮点数***********************************************************************/

33. pSrcA.numCols = 3;

34. pSrcA.numRows = 3;

35. pSrcA.pData = pDataA;

36.

37. pDst.numCols = 3;

38. pDst.numRows = 3;

39. pDst.pData = pDataDst;

40. printf("****浮点数******************************************\r\n");

41. arm_mat_scale_f32(&pSrcA, scale, &pDst);

42. for(i = 0; i < 9; i++)

43. {

44. printf("pDataDst[%d] = %f\r\n", i, pDataDst[i]);

45. }

46. /****定点数Q31***********************************************************************/

47. pSrcA1.numCols = 3;

48. pSrcA1.numRows = 3;

49. pSrcA1.pData = pDataA1;

50. pDst1.numCols = 3;

51. pDst1.numRows = 3;

52. pDst1.pData = pDataDst1;

53. printf("****定点数Q31******************************************\r\n");

54. arm_mat_scale_q31(&pSrcA1, scaleFract, shift, &pDst1);

55. for(i = 0; i < 9; i++)

56. {

57. printf("pDataDst1[%d] = %d\r\n", i, pDataDst1[i]);

58. }

59. /****定点数Q15***********************************************************************/

60. pSrcA2.numCols = 3;

61. pSrcA2.numRows = 3;

62. pSrcA2.pData = pDataA2;

63. pDst2.numCols = 3;

64. pDst2.numRows = 3;

65. pDst2.pData = pDataDst2;

66. printf("****定点数Q15******************************************\r\n");

67. arm_mat_scale_q15(&pSrcA2, scaleFract1, shift1, &pDst2);

68. for(i = 0; i < 9; i++)

69. {

70. printf("pDataDst2[%d] = %d\r\n", i, pDataDst2[i]);

71. }

72. }

复制代码

1. 下面通过matlab来实现矩阵的放缩：

20.2 矩阵乘法 MatMult
20.2.1 arm_mat_mult_f32

公式描述：

函数定义如下：

    arm_status arm_mat_mult_f32(

        const arm_matrix_instance_f32 * pSrcA,

        const arm_matrix_instance_f32 * pSrcB,

        arm_matrix_instance_f32 * pDst)

参数定义：

    [in]       *pSrcA  points to the first input matrix structure

    [in]       *pSrcB  points to the second input matrix structure

    [out]      *pDst  points to output matrix structure

    return     The function returns either

注意事项：

    1. 两个矩阵M x N和N x P相乘的结果是M x P.（必须保证一个矩形的列数等于另一个矩阵的行数）。

20.2.2 arm_mat_mult_q31

函数定义如下：

    arm_status arm_mat_mult_q31(

        const arm_matrix_instance_q31 * pSrcA,

        const arm_matrix_instance_q31 * pSrcB,

        arm_matrix_instance_q31 * pDst)

参数定义：

    [in]    *pSrcA  points to the first input matrix structure

    [in]    *pSrcB  points to the second input matrix structure

    [out]  *pDst   points to output matrix structure

    return                     The function returns either

注意事项：

    1. 两个1.31格式的数据相乘产生2.62格式的数据，最终结果要做偏移和饱和运算产生1.31格式数据。

    2. 两个矩阵M x N和N x P相乘的结果是M x P.（必须保证一个矩形的列数等于另一个矩阵的行数）。

20.2.3 arm_mat_mult_q15

函数定义如下：

    arm_status arm_mat_mult_q15(

        const arm_matrix_instance_q15 * pSrcA,

        const arm_matrix_instance_q15 * pSrcB,

       arm_matrix_instance_q15 * pDst,

        q15_t * pState CMSIS_UNUSED)

参数定义：

    [in]     *pSrcA   points to the first input matrix structure

    [in]     *pSrcB   points to the second input matrix structure

    [out]   *pDst    points to output matrix structure

    [in]                *pState  points to the array for storing intermediate results

    return                      The function returns either

注意事项：

    1. 两个1.15格式数据相乘是2.30格式，函数的内部使用了64位的累加器，那个就是34.30格式，最终结果将低15位截取掉并作饱和处理为1.15格式。

    2. 两个矩阵M x N和N x P相乘的结果是M x P.（必须保证一个矩形的列数等于另一个矩阵的行数）。

20.2.4 arm_mat_mult_fast_q31

函数定义如下：

    arm_status arm_mat_mult_fast_q31(

        const arm_matrix_instance_q31 * pSrcA,

        const arm_matrix_instance_q31 * pSrcB,

        arm_matrix_instance_q31 * pDst)

参数定义：

    [in]    *pSrcA  points to the first input matrix structure

    [in]    *pSrcB  points to the second input matrix structure

    [out]  *pDst   points to output matrix structure

    return                     The function returns either

注意事项：

    1. 两个1.31格式的数据相乘产生2.62格式的数据，最终结果要做偏移和饱和运算产生1.31格式数据。

    2. 两个矩阵M x N和N x P相乘的结果是M x P.（必须保证一个矩形的列数等于另一个矩阵的行数）。

    3. 函数arm_mat_mult_fast_q31是arm_mat_mult_q31的快速算法。

20.2.5 arm_mat_mult_fast_q15

函数定义如下：

     arm_status arm_mat_mult_fast_q15(

        const arm_matrix_instance_q15 * pSrcA,

        const arm_matrix_instance_q15 * pSrcB,

        arm_matrix_instance_q15 * pDst,

        q15_t * pState)

参数定义：

    [in]     *pSrcA   points to the first input matrix structure

    [in]     *pSrcB   points to the second input matrix structure

    [out]   *pDst    points to output matrix structure

    [in]                *pState  points to the array for storing intermediate results

    return                      The function returns either

注意事项：

    1. 两个1.15格式数据相乘是2.30格式，函数的内部使用了64位的累加器，那个就是34.30格式，最终结果将低15位截取掉并作饱和处理为1.15格式。

    2. 两个矩阵M x N和N x P相乘的结果是M x P.（必须保证一个矩形的列数等于另一个矩阵的行数）。

    3. 函数arm_mat_mult_fast_q15是arm_mat_mult_q15的快速算法。

20.2.6 实例讲解

实验目的：

    1. 学习MatrixFunctions中矩阵乘法

实验内容：

    1. 按下按键K2, 串口打印函数DSP_MatMult的输出结果

实验现象：

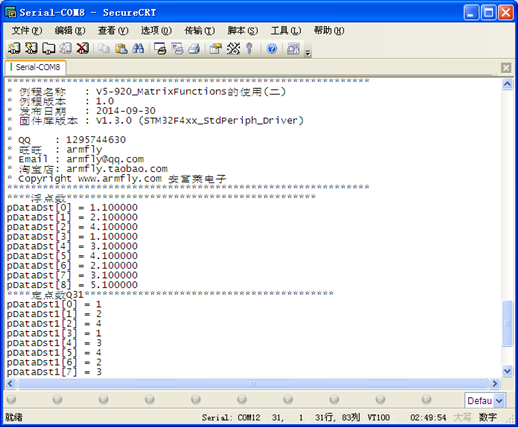

     通过窗口上位机软件SecureCRT（V5光盘里面有此软件）查看打印信息现象如下：

程序设计：

1. /*

2. *********************************************************************************************************

3. *        函 数 名: DSP_MatMult

4. *        功能说明: 矩阵乘法

5. *        形    参：无

6. *        返 回 值: 无

7. *********************************************************************************************************

8. */

9. static void DSP_MatMult(void)

10. {

11. uint8_t i;

12. /****浮点数数组******************************************************************/

13. float32_t pDataA[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

14. float32_t pDataB[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

15. float32_t pDataDst[9];

16. arm_matrix_instance_f32 pSrcA; //3行3列数据

17. arm_matrix_instance_f32 pSrcB; //3行3列数据

18. arm_matrix_instance_f32 pDst;

19. /****定点数Q31数组******************************************************************/

20. q31_t pDataA1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

21. q31_t pDataB1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

22. q31_t pDataDst1[9];

23. arm_matrix_instance_q31 pSrcA1; //3行3列数据

24. arm_matrix_instance_q31 pSrcB1; //3行3列数据

25. arm_matrix_instance_q31 pDst1;

26. /****定点数Q15数组******************************************************************/

27. q15_t pDataA2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

28. q15_t pDataB2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

29. q15_t pDataDst2[9];

30. arm_matrix_instance_q15 pSrcA2; //3行3列数据

31. arm_matrix_instance_q15 pSrcB2; //3行3列数据

32. arm_matrix_instance_q15 pDst2;

33. q15_t pState;

34. /****浮点数***********************************************************************/

35. pSrcA.numCols = 3;

36. pSrcA.numRows = 3;

37. pSrcA.pData = pDataA;

38. pSrcB.numCols = 3;

39. pSrcB.numRows = 3;

40. pSrcB.pData = pDataB;

41. pDst.numCols = 3;

42. pDst.numRows = 3;

43. pDst.pData = pDataDst;

44. printf("****浮点数******************************************\r\n");

45. arm_mat_mult_f32(&pSrcA, &pSrcB, &pDst);

46. for(i = 0; i < 9; i++)

47. {

48. printf("pDataDst[%d] = %f\r\n", i, pDataDst[i]);

49. }

50. /****定点数Q31***********************************************************************/

51. pSrcA1.numCols = 3;

52. pSrcA1.numRows = 3;

53. pSrcA1.pData = pDataA1;

54. pSrcB1.numCols = 3;

55. pSrcB1.numRows = 3;

56. pSrcB1.pData = pDataB1;

57. pDst1.numCols = 3;

58. pDst1.numRows = 3;

59. pDst1.pData = pDataDst1;

60. printf("****定点数Q31******************************************\r\n");

61. arm_mat_mult_q31(&pSrcA1, &pSrcB1, &pDst1);

62. arm_mat_mult_fast_q31(&pSrcA1, &pSrcB1, &pDst1);

63. for(i = 0; i < 9; i++)

64. {

65. printf("pDataDst1[%d] = %d\r\n", i, pDataDst1[i]);

66. }

67. /****定点数Q15***********************************************************************/

68. pSrcA2.numCols = 3;

69. pSrcA2.numRows = 3;

70. pSrcA2.pData = pDataA2;

71. pSrcB2.numCols = 3;

72. pSrcB2.numRows = 3;

73. pSrcB2.pData = pDataB2;

74. pDst2.numCols = 3;

75. pDst2.numRows = 3;

76. pDst2.pData = pDataDst2;

77. printf("****定点数Q15******************************************\r\n");

78. arm_mat_mult_q15(&pSrcA2, &pSrcB2, &pDst2, &pState);

79. arm_mat_mult_fast_q15(&pSrcA2, &pSrcB2, &pDst2, &pState);

80. for(i = 0; i < 9; i++)

81. {

82. printf("pDataDst2[%d] = %d\r\n", i, pDataDst2[i]);

83. }

84. }

复制代码

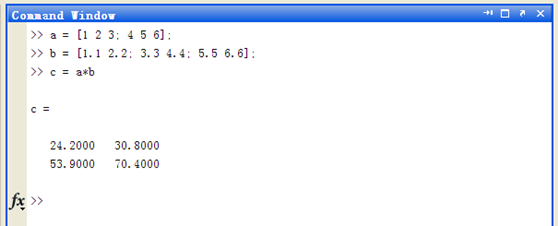

1. 下面通过matlab实现矩阵的乘法：

20.3 转置矩阵 MatTrans
20.3.1 arm_mat_trans_f32

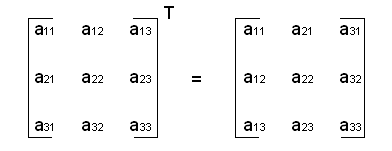

公式描述：

函数定义如下：

    arm_status arm_mat_trans_f32(

        const arm_matrix_instance_f32 * pSrc,

        arm_matrix_instance_f32 * pDst)

参数定义：

    [in]   *pSrc  points to the input matrix

    [out]  *pDst  points to the output matrix

    return         The function returns either  <code>ARM_MATH_SIZE_MISMATCH</code>

注意事项：

    1. 矩阵M x N转置后是N x M。

20.3.2 arm_mat_trans_q31

函数定义如下：

    arm_status arm_mat_trans_q31(

        const arm_matrix_instance_q31 * pSrc,

        arm_matrix_instance_q31 * pDst)

参数定义：

    [in]  *pSrc points to the input matrix

     [out] *pDst points to the output matrix

     return         The function returns either  <code>ARM_MATH_SIZE_MISMATCH</code>

注意事项：

    1. 矩阵M x N转置后是N x M。

20.3.3 arm_mat_trans_q15

函数定义如下：

    arm_status arm_mat_trans_q15(

        const arm_matrix_instance_q15 * pSrc,

        arm_matrix_instance_q15 * pDst)

参数定义：

    [in]  *pSrc points to the input matrix

     [out] *pDst points to the output matrix

     return         The function returns either  <code>ARM_MATH_SIZE_MISMATCH</code>

注意事项：

    1. 矩阵M x N转置后是N x M。

20.3.4 实例讲解

实验目的：

    1. 学习MatrixFunctions中的转置矩阵

实验内容：

    1. 按下按键K3, 串口打印函数DSP_MatTrans的输出结果

实验现象：

    通过窗口上位机软件SecureCRT（V5光盘里面有此软件）查看打印信息现象如下：

程序设计：

1. /*

2. *********************************************************************************************************

3. *        函 数 名: DSP_MatTrans

4. *        功能说明: 求逆矩阵

5. *        形    参：无

6. *        返 回 值: 无

7. *********************************************************************************************************

8. */

9. static void DSP_MatTrans(void)

10. {

11. uint8_t i;

12. /****浮点数数组******************************************************************/

13. float32_t pDataA[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

14. float32_t pDataDst[9];

15. arm_matrix_instance_f32 pSrcA; //3行3列数据

16. arm_matrix_instance_f32 pDst;

17. /****定点数Q31数组******************************************************************/

18. q31_t pDataA1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

19. q31_t pDataDst1[9];

20. arm_matrix_instance_q31 pSrcA1; //3行3列数据

21. arm_matrix_instance_q31 pDst1;

22. /****定点数Q15数组******************************************************************/

23. q15_t pDataA2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

24. q15_t pDataDst2[9];

25. arm_matrix_instance_q15 pSrcA2; //3行3列数据

26. arm_matrix_instance_q15 pDst2;

27. /****浮点数***********************************************************************/

28. pSrcA.numCols = 3;

29. pSrcA.numRows = 3;

30. pSrcA.pData = pDataA;

31.

32. pDst.numCols = 3;

33. pDst.numRows = 3;

34. pDst.pData = pDataDst;

35. printf("****浮点数******************************************\r\n");

36. status = arm_mat_trans_f32(&pSrcA, &pDst);

37. for(i = 0; i < 9; i++)

38. {

39. printf("pDataDst[%d] = %f\r\n", i, pDataDst[i]);

40. }

41. /****定点数Q31***********************************************************************/

42. pSrcA1.numCols = 3;

43. pSrcA1.numRows = 3;

44. pSrcA1.pData = pDataA1;

45. pDst1.numCols = 3;

46. pDst1.numRows = 3;

47. pDst1.pData = pDataDst1;

48. printf("****定点数Q31******************************************\r\n");

49. status = arm_mat_trans_q31(&pSrcA1, &pDst1);

50. for(i = 0; i < 9; i++)

51. {

52. printf("pDataDst1[%d] = %d\r\n", i, pDataDst1[i]);

53. }

54. /****定点数Q15***********************************************************************/

55. pSrcA2.numCols = 3;

56. pSrcA2.numRows = 3;

57. pSrcA2.pData = pDataA2;

58. pDst2.numCols = 3;

59. pDst2.numRows = 3;

60. pDst2.pData = pDataDst2;

61. printf("****定点数Q15******************************************\r\n");

62. status = arm_mat_trans_q15(&pSrcA2, &pDst2);

63. for(i = 0; i < 9; i++)

64. {

65. printf("pDataDst2[%d] = %d\r\n", i, pDataDst2[i]);

66. }

67. }

复制代码

1. 下面通过matlab实现矩阵的转置：

20.4 总结

    本期教程就跟大家讲这么多，有兴趣的可以深入研究下算法的具体实现。

谢谢分享啊
