定时器乱弹之一:基本定时器

[复制链接]
netlhx 发布时间:2015-6-11 09:57
定时器很重要,STM32的定时器除了基本的定时功能,还有其它的许多用途。看起来是一头雾水,最近撸了个逻辑分析仪,拿来做点试验,玩!! P/ r& r6 @/ H+ s
' E2 K& B( Q1 W
下面及以后的贴子都是基于STM32F407ZG来讨论。
1 b- n6 T0 U* g& C. u4 o
" j+ y3 n2 y  U$ z# b& h基本定时器说白了,就是个计数器,启动定时器,计数器开始计数,计数完了,或产生事件,或产生中断,就是这么简单!/ Q8 M2 t" m* p/ x2 Y5 @
. q5 H# S5 Y. v  q# h( D
使用HAL库,结合CUBEMX,由于CUBEMX现在大家都熟悉得很,这里只贴关键代码,顺便和大家一起讨论。& ~0 y  A/ V+ N
$ \7 e, I' Q. p4 H7 R( j

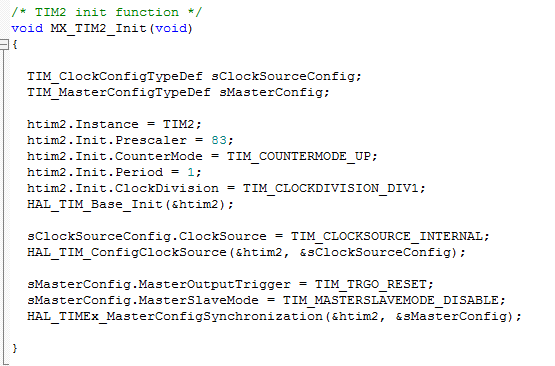

timbase01.png ' g1 g& F8 l1 k1 q

% j3 S* c+ k2 X: l4 a7 X计数器由时钟驱动,根据需要,可以对时钟进行分频,咱不要HCLK那么高的频率,行,分频就是了。! |7 y' \5 {4 M

+ O+ b/ S; k) v- P6 ?上面的例子中,对定时器进行84分频,HCLK为168M, APB1配置为42M,则TIM2输入频率为84M。' d2 J7 U1 g% ]+ M1 }2 K0 L8 c

+ z/ X1 i, @& p! ^PERIOD为计数器的范围,计数到指定值后产生事件或中断,可以用来点灯。7 B( s$ S2 _8 Q- x% H
" I! n# R+ N* t/ z& X1 T
下面抓个波形来看看
! V& Q2 _) N! i0 J8 ~, s1 {5 |  e! O4 {! e

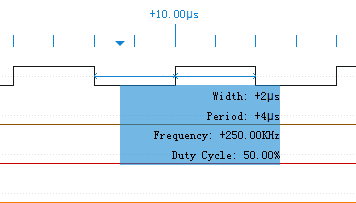

timbase02.png " T$ n# V( B6 z6 Q; h* x

3 i3 V  B% ]5 ~$ p比照代码,看看,就是这样。4 P2 x; [2 D& }. m* P; W
  L- N- x- p/ U
下面是168分频后的结果,其它参数不变
0 q: R' [1 @+ s0 A- U; K
, x, z. m  V- P* w2 l timbase03.png
! B# `- b5 \) o, O# ?% m! S0 s* C  y7 v" s+ L) @
下面是定时1MS的配置及波形$ q% s1 f2 z$ r; ]3 G9 z
# X, E& S" k" Q2 e

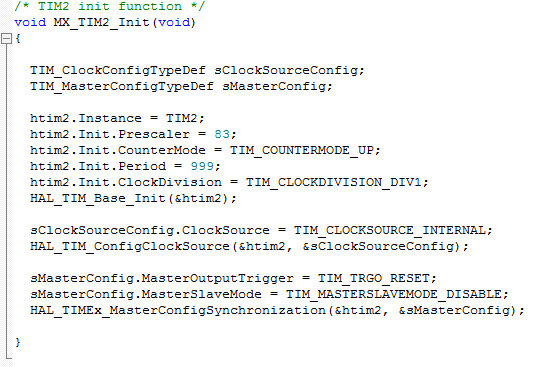

timbase05.png / S9 T4 J; N, h; C* K$ S- p

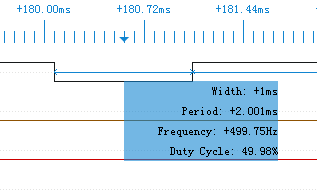

( m: d. m4 C* O  u- J% ^ timbase04.png . j' g& g+ c8 o9 ]7 Y3 q3 J2 B
赞 收藏 1 评论20 发布时间:2015-6-11 09:57

举报

20个回答
Cux 回答时间:2015-10-28 21:47:43
“对定时器进行84分频,HCLK为168M, APB1配置为42M,则TIM2输入频率为84M。”
  p) ?' c- f5 U* _9 U  P! K楼主,这些概念怎么理解啊 有什么公式或资料吗
netlhx 回答时间:2015-6-15 18:13:20
lkl0305 发表于 2015-6-14 21:56
8 u" ]  O* Y% x! \9 e% K楼主用的什么逻辑分析仪啊,哪款?

+ k! I  X7 {6 `5 s' ?' f- ]国产的,好像叫什么梦源,开源产品
netlhx 回答时间:2015-6-12 13:11:16
stary666 发表于 2015-6-11 13:42
( o5 y; Q8 N# ]! p7 R1 q$ I儿科,,,,,,,,,,

9 P  A4 z( Y% Z5 }, f写给自己看的,对您来说也许肤浅了点,多多原谅哈
Paderboy 回答时间:2015-6-11 10:05:55
多谢,分享。。
小小超 回答时间:2015-6-11 10:26:27
STM32的定时器确实是非常强大的说。许多功能到现在我还没明白
wamcncn 回答时间:2015-6-11 11:00:01
什么抓的图,这么标准的方波
netlhx 回答时间:2015-6-11 11:05:44
wambob 发表于 2015-6-11 11:00! G% k& w3 P9 a. o3 c! W( I
什么抓的图,这么标准的方波

7 M4 f: y9 i: j) j6 L6 p: {逻辑分析仪
me浩 回答时间:2015-6-11 13:32:00
markmark!
stary666 回答时间:2015-6-11 13:42:12
儿科,,,,,,,,,,
小蚂蚁快溜跑 回答时间:2015-6-11 16:09:54
学习了。。。。
shadow丶 回答时间:2015-6-11 16:32:53
感觉楼主很高大上!!!
netlhx 回答时间:2015-6-12 13:14:19
shadow丶 发表于 2015-6-11 16:32- r3 w+ F$ Q$ f/ x# o7 C8 i
感觉楼主很高大上!!!
3 S, L7 R. ]' w2 ]
感谢,很基本的内容,正学习当中
lkl0305 回答时间:2015-6-14 21:56:30
楼主用的什么逻辑分析仪啊,哪款?
fangchangqing 回答时间:2015-6-15 23:42:42
来看看
二宽 回答时间:2015-6-16 11:39:31
谢谢分享啊,大神
