Ubuntu下开发STM32---4.SRAM中运行程序

[复制链接]
qianfan 发布时间:2015-10-26 11:03
本帖最后由 QianFan 于 2015-10-28 19:50 编辑 2 F$ f+ k- n. e  Y2 S1 G  P# T

& s! l# N$ p0 Q! ?" B
st-flash能够将代码下载至STM32的任何位置。甚至是SRAM。在下载完毕之后,不用我们手动设置,他自动的设置pc至你下载代码的位置,并从pc处开始运行。8 T1 T% @9 K+ d7 O) P1 W
' Y% k6 B, O" g: J5 m. u( M
反汇编:

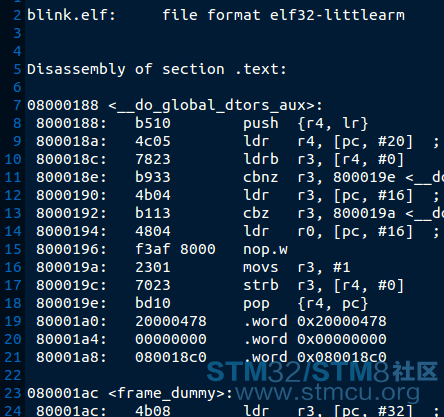

) I0 I: x4 m0 _/ v  先来反汇编我们点亮ledhttps://www.stmcu.org.cn/module/forum/thread-603787-1-1.html的代码。使用arm-none-eabi-objdump -d blink.elf生成反汇编代码,如下图所示:
- `+ S6 j3 I8 ~# z3 d2 A Screenshot from 2015-10-25 21:11:15.png 2 j. `7 s5 a' U9 U8 K, t4 ~. f
  等等,为什么第一条指令的地址是0x0800_0188?我们的代码不是应该从0x0800_0000开始吗?可能看到这样的代码会有这样的疑惑。那就要来看看ARMCM4的架构了。规定“0”地址(STM32当使用FLASH启动的时候,0x0800_0000会被映射为0地址。SRAM启动的时候,0x2000_0000映射为0地址)的第一个数据为sp(栈指针)。以后连续的地址用来存放中断向量表。向量表之后的地址用来存放实际的代码。
# L/ X/ r/ m/ F! l1 X8 X

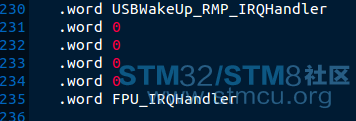

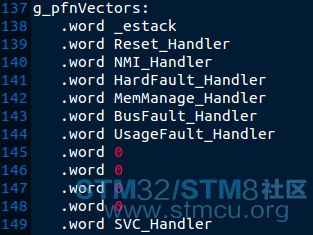

" i& j8 [) g5 A2 z0 J  打开启动文件数一下共有多少个中断向量:3 K4 p/ y8 T1 @6 b+ R: T; e
Screenshot from 2015-10-25 21:18:56.png Screenshot from 2015-10-25 21:19:06.png " |  I0 T8 s7 o1 D8 `8 U
  从139行开始到235行,共97个中断向量。外加0地址的sp的值,共98个数据,每一个数据占用4个字节,合计98×4=392=0x188。从0地址开始存放的话,存放到0x187位置结束。所以0x188作为第一条指令的起点。
. b( m7 e  x0 w' J6 M
; {; D! r- `, I2 K* E  由于ARM中,很多指令是与地址紧密相关的。虽然可以将这份程序强制下载到ARM中,但是因为地址的原因并不能运行。* Z; T; b1 K3 \6 E: Q
" S1 m$ z; u! r! g
分析flash.ld* q  q2 x! f: P6 H, Q

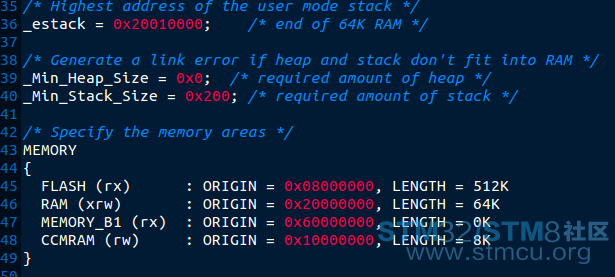

Screenshot from 2015-10-26 09:54:54.png 8 w. @3 H9 y$ F( a# B# E. O0 d. `
  在flash.ld链接文件中定义了_estack。这个值在汇编文件中使用,作为0地址下的sp的值。一般来说,栈的初始值是可以随便设定的。只要在RAM中就可以。但是为了避免内存碎片化,会将sp的初始值放置RAM中的最后一个地址。照这样来算,64K的RAM最后一个地址为0x2001_0000。这也就是将_estack设置为这个值的原因。: ^1 N, g9 y  v; r  p" x/ b
  在MEMORY{}中设置了RAM,FLASH的起始地址和大小。如果你更换了其他的芯片,根据不同的FLASH,RAM的大小,只需要更改ORIGIN和LENGTH就行了(当然,也不要忘记更改_estack)。
% d( g# I/ I. \( m. ?4 k0 w- B
( K2 @2 D3 `- v0 ~4 k' Y  在我看来,这里的_Min_Heap_Size和_Min_Stack_Size并没有什么用。只是用来保证你程序中bss段不至于过大而已。比如你在程序中申请了一个比较大的数组,char buf[64*1024]。这样你的bss段至少占用了64K的内存。在加上_Min_Heap_Size和_Min_Stack_Size的大小,已经超出了RAM的实际大小了。这样在链接的时候便会给你报错。
) Y4 a! A9 K) K' U8 @' h' r  不同于MDK,MDK的汇编文件中有一个数值,可以设置heap的大小,用于malloc等内存分配。但是在gcc中,即使你将链接文件中的_Min_Heap_Size更改为0,arm gcc的malloc函数一样能够分配到内存。因为他使用不一样的机制。他的内存分配是malloc和sbrk共同作用的。sbrk这个系统调用需要你自己来实现。
# I- i4 t. j( f& \8 C1 Z

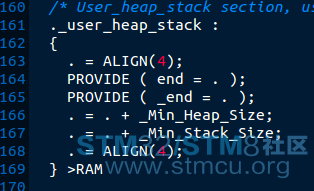

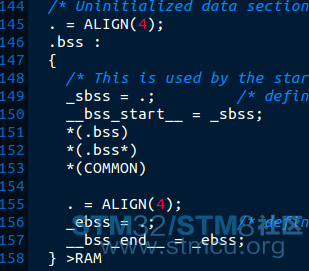

  u2 k9 x, Z) A0 h0 A. { Screenshot from 2015-10-26 10:28:25.png Screenshot from 2015-10-26 10:28:38.png ) @" P8 [. \" n* U5 V' W

: _; m) Q* z% U6 W2 j& A
$ m) q6 j  V& m更改FLASH的地址:

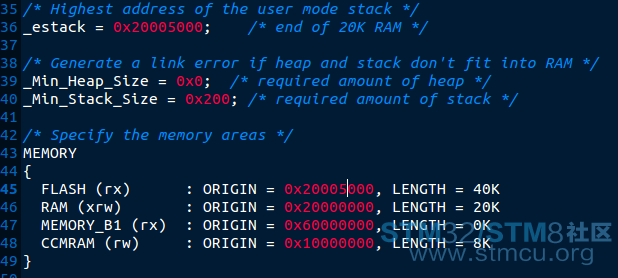

0 s+ D2 t& i# q( K: s6 h# H) S   要想让程序在RAM中能够运行,只需要更改FLASH的地址为RAM中的地址就可以了。因为Nucleo303有64K的内存,所以分配20K内存给RAM,分配40K内存当作FLASH使用。更改如下:
+ r/ H) X1 X1 A0 H% N/ z Screenshot from 2015-10-26 10:45:10.png . f3 y% N; X) T- `4 O
/ s; S: H- |! T2 T

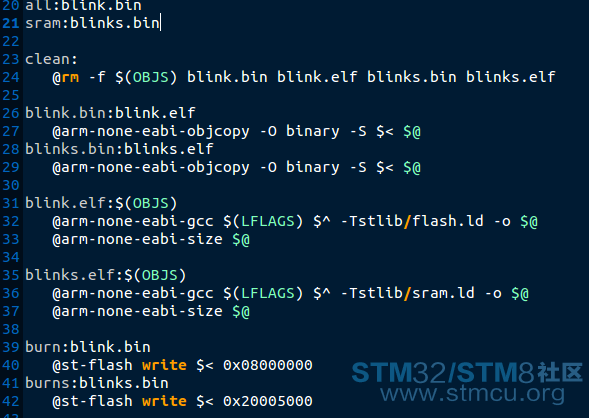

修改Makefile:
2 {, W8 H' H4 o! n   在Makefile中添加make sram用于生成在SRAM中运行的代码。添加make burns使用st-flash将代码烧写到SRAM中运行。
! Y: a$ P/ G4 c Screenshot from 2015-10-26 10:52:03.png
$ n6 n2 D( v/ q# b( T1 c" f5 n0 u4 X# R

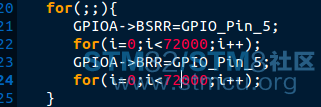

修改main函数:8 W4 K3 ~! `1 n- Z; O+ y! d9 ?; O
   将原先代码的延时时间缩短,由之前的720000改为72000。1 N2 ~% |, }0 V
Screenshot from 2015-10-26 10:54:12.png : r! j( J' X6 Q. G3 L& A! x5 e
   到目前位置,一切更改完毕。只需要使用make clean,make sram生成用于在sram中运行的程序。生成之后使用sudo make burns下载到SRAM中运行即可。如果你的flash中的程序还是上一个led灯的程序,未下载之前可以看到闪烁很慢,大约1s一次。当使用make burns下载成功之后,闪烁明显加快。在按一下复位键之后,再次运行存放在FLASH中的程序。闪烁较慢。
3 c2 U; h$ \' ~' i/ ?& C
9 ]* a/ R* u8 ?6 Q
8 N; S' r; Q; M$ C' i---------------------------------------------------------------
! X/ X; o* D8 D* R1 @. H# H, a( [9 T

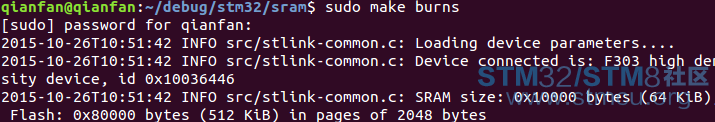

下载到SRAM中的时候,相比FLASH的下载,少了擦除那一项:3 X7 h9 l* P# [6 ?4 {) V% u8 l( _# [
Screenshot from 2015-10-26 10:59:25.png
" u0 I7 I: _0 b8 l! q9 Q0 n( z
5 g+ O" K& ]3 ?9 q+ @对程序进行反汇编,可以看到第一条指令是在0x2000_5188这个地址。/ T3 S7 i  ^4 \$ o( v4 ?! L1 k
Screenshot from 2015-10-26 11:00:55.png
$ l/ d) ^* d6 O0 O' i8 Y
( ]4 K2 G: q+ n6 N9 Y7 {: o完了吗?当然没完* `* h# J8 ]$ t
看到流水灯能够闪烁,你可能觉得使用st-link将程序下载到SRAM中运行很简单。从表面上看,这个程序确实奏效了。但是其中隐藏这巨大的bug。那就是中断向量表的问题。因为这个程序并没有使用中断,表面上看起来是好的。但一旦使用中断的时候,这个Makefile产生的程序必然无法运行。我们将在下一节使用串口的时候进行修正。- D: m& P% _2 n! C/ @" q
提前提示一下,问题是SCB->VTOR的原因。
; C; `) J7 F4 z4 k) W5 N, D& B

code_in_sram.zip

下载

412.38 KB, 下载次数: 66

赞 收藏 2 评论12 发布时间:2015-10-26 11:03

举报

12个回答
湛无双 回答时间:2015-10-26 11:09:22
楼主真牛逼,在Ubuntu中开发,学习了。
foxglove 回答时间:2015-10-26 11:14:22
Ubuntu下开发STM32
wamcncn 回答时间:2015-10-26 11:15:01
用Ubuntu的人多吗
qianfan 回答时间:2015-10-26 11:16:04
wambob 发表于 2015-10-26 11:15
9 ~% g" l) K- q& {* h* Z用Ubuntu的人多吗
$ _& g# P0 |7 b: j) f
估计不多。。。
埃斯提爱慕 回答时间:2015-10-26 11:19:47
提示: 作者被禁止或删除 内容自动屏蔽
moyanming2013 回答时间:2015-10-26 11:34:29
想问下,在ubuntu的CLI在编写代码、调试等方面是否比较方便或者效率较高呢?
qianfan 回答时间:2015-10-26 12:42:38
moyanming2013 发表于 2015-10-26 11:34
4 d+ b3 v% y3 T; e* y7 d3 Y想问下,在ubuntu的CLI在编写代码、调试等方面是否比较方便或者效率较高呢? ...
- v. m- {3 o9 h" M5 S5 o3 _
和IDE相比,肯定是差点。* l2 B$ `2 O# \  N
熟悉了之后,也差不了很多。
moyanming2013 回答时间:2015-10-26 15:39:30
QianFan 发表于 2015-10-26 12:42
3 M. o9 |% R! T, ]% U' m和IDE相比,肯定是差点。
5 B( _$ I3 p8 Y( d熟悉了之后,也差不了很多。

: a: r+ a0 r5 H2 p7 _0 b我只开始试过,真是效率极低,感觉找其它方案了。0 }2 t3 E1 f- N  h" K6 P/ l) P
现在是vs+visualgdb
小小笼包 回答时间:2015-10-28 20:52:01
swapkernel1111 回答时间:2018-6-29 17:27:27
sunnysun-47416 回答时间:2018-10-7 14:06:58
拜读了楼主的帖子,感觉很牛! 我最近也在linux下编译stm32f042k6的程序, 现在网上找了一些链接脚本,启动文件和makefile, 但是不行, 其他的源代码是正常的,在keil MDK正常工作, 不知道楼主有没有这些文件,无论有无,都感谢!
linuxfor 回答时间:2018-12-13 10:39:51
跟着学习了额
