本帖最后由 shanji 于 2019-1-2 17:02 编辑 y7 p x/ f$ t* p0 I ' b! m9 Y+ N6 q/ u+ p' B 酝酿了一年的F429终于登场，期间被各种硬件或软件的问题调戏，每次DEBUG的时候都要在心中默念：接下来就是见证奇迹的时刻。当时的心情只能用一句广告词来表达，感觉身体被掏空，现在想想也是够够的了。 ' M' U- n2 C4 o/ R D6 j 主角登场 WB-RedDragon429开发板是基本ST 公司STM32F429IGT6（LQFP176）微控制器的一款学习板，该控制器以ARM Cortex™-M4 内核为核心，自带有LCD-TFT控制器、图形专用Chrom-ART加速器和SDRAM存储器接口，LCD-TFT控制器最大支持1024*768的双图层； 带FPU单元，提升了计算能力，可以进行一些复杂的计算和控制，使用工业标准的性能评测工具测试，具有225DMIPS(Dhrystone MIPS)和608 CoreMark (EEMBC Coremark性能基准评测)的优异表现，多达2MB FLASH/256KB RAM，USB OTG HS/FS，Ethernet,17个定时器，3个ADC，15个通讯接口和一个摄像头接口，主频高达180MHz，用以满足需要有效且易于使用的控制和信号处理功能混合的数字信号控制市场。高效的信号处理功能与 Cortex-M 系列处理器的低功耗、低成本、高性能和易于使用的优点的组合，旨在满足专门面向电动机控制、汽车、电源管理、嵌入式音频和工业自动化市场的新兴类别的灵活解决方案。 1 t/ t! [" q# c: }

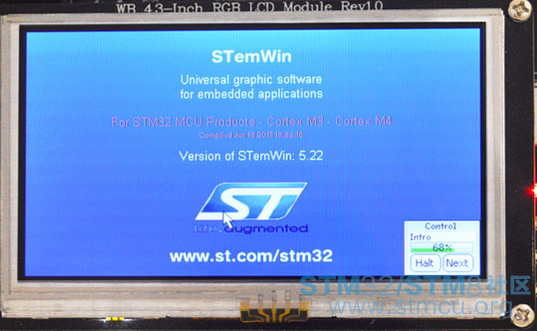

32Mbyte的SDRAM，跑emwin稳定流畅。

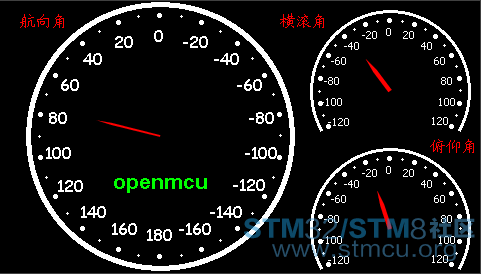

emwin+六轴陀螺仪

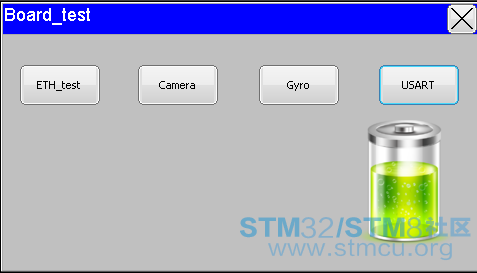

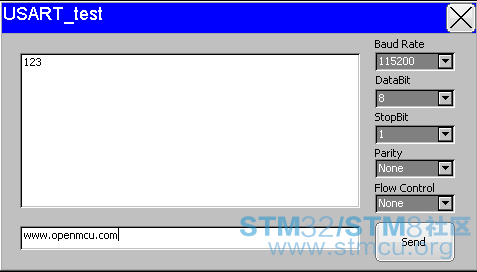

板卡测试DEMO+ h3 z+ \( X0 e
9 S3 B# z6 q- j) ]" C
TFTP Server 文件上传与下载) y7 S+ r" l: V5 p ` 测试文件：hello.mp3 大小3.50MB ) H) i+ f @' c 上传文件:

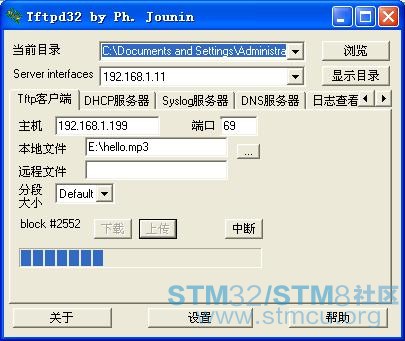

上传速度大约是200KB/s + }! b* T. W3 |) R0 S6 `! j 下载文件:

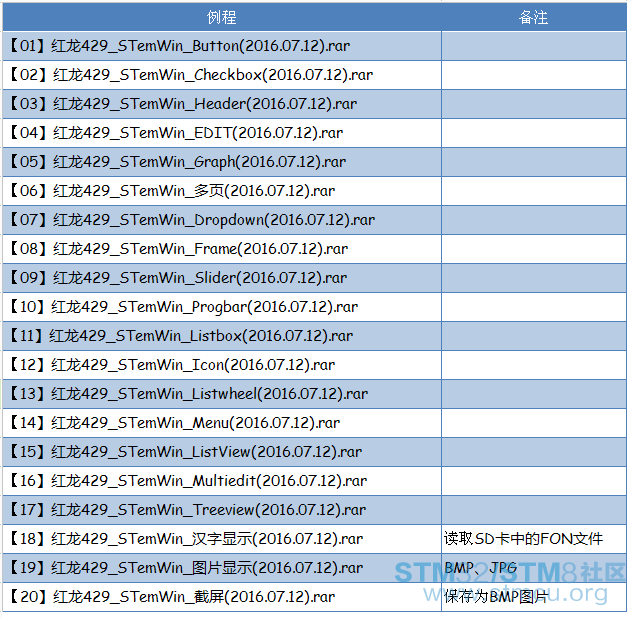

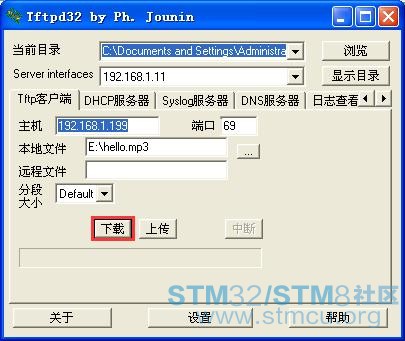

下载速度512KB/s 2016-07-29增加20个STemwin控件使用的例程，增加清单如下:8 f, y. j* j+ p
2016-10-28 STM32F429+OV5642实现二维码识别。+ ~( J0 c. f7 o0 |# S* N ! J+ B( B' [: b ( P$ h9 {) B6 V4 \0 K 2016-12-12 用STM32F429实现的简易网络摄像头。 一大波资料来袭，接住。。。 造福坛友，资料分享，红龙429 https://pan.baidu.com/s/1o8Wvn2E 密码: 2fag ( c+ D5 V2 y" `. C3 W网友们觉得这板子颜值怎样？ & X$ E$ K L1 a% z7 v+ {$ s& ?: B; e3 e2 X" c& b5 X6 W + D% ]' p4 \" G i b" G& ?: ^ t' U6 e, N) x( z" j - X1 v, C2 O, [4 P' q' ? ; k$ ]' X9 M* p) L* B- N2 H . g1 B9 z: {7 h* e ! O( E( X" D7 y* J |
微信公众号
手机版
F429上面同时使用NAND和SDRAM可能是有bug，ST官方后面出的综合板子，已经将NAND Flash取消掉了。至于QSPI，F429没有这个外设，HS PHY，没有足够的IO来支持这个ULPI接口用于HS。
2.4G已经是过去时了，还搞这个，没什么用的，你应该在网上征集下需要什么资源的，我觉得如果有一片nand flash或者 QSPI的flash 和USB HS PHY,你这个板子就是经典了
左上那个有点像网口。。
