第3章      初学RTX操作系统准备工作

    俗话说万事开头难，学习一门新的知识，往往难的不是知识本身，而是如何快速上手，需要什么资料和开发环境，一旦上手后，深入的学习相对就要容易些了。

    本章节就起到这样的作用，主要说明下初学RTX操作系统需要做的准备工作。

    3.1 开发环境

    3.2 重要说明

    3.3 RTX系统参考资料

    3.4 RTX的调试方法

    3.6 RTX调试组件功能介绍

    3.5         总结

3.1  开发环境

1.   IDE：MDK4.74，建议用户使用此版本操作教程配套的例子。

2.   调试器使用JLINK，ULINK或者STLink均可。

3.   配套开发板是安富莱STM32-V4开发板，MCU是STM32F103ZET6和STM32-V5开发板，MCU是STM32F407IGT6。

2 Y" m! h4 y# B3 I- H1 q1 @9 l3.2  重要说明

1.    RTX操作系统是由KEIL公司(现在已经被并入ARM公司旗下)开发并进行升级维护的。

2.    每个MDK的安装目录里面都会有一个RTX源码，对于MDK4.XX来说，大家使用的那个MDK版本，务必使用那个MDK版本下面的RTX，这样使用MDK自带的RTX调试组件时，才能显示正确的调试信息。

3.    当前STM32F103和STM32F407开发板使用的RTX源码是MDK4.74里面的，KEIL官方已经放弃MDK4系列的更新了，这个版本号是MDK4系列里面最新版本了。如果需要使用MDK自带的RTX调试组件显示信息，请务必使用MDK4.74。

4.    对于MDK5.XX，RTX也在其安装目录里面，但是RTX已经不作为单独版本发布了，它有一个全新的名字叫CMSIS-RTOS RTX。ARM官方在RTX的基础上给RTX又做了一层封装。

1 g' F  D0 f: M0 q3.3    RTX系统参考资料

    学习RTX主要有两个可以参考的资料：

1.   KEIL MDK安装目录里面的rlarm.chm文件。

2.   KEIL官网上在线查看。

    当然，两者的内容是一样的。其实不光RTX操作系统是这样，像FreeRTOS和uCOS现在也是这种形式，一个离线方式的电子手册和一个在线的手册。

    rlarm.chm文件在MDK4.74的安装目录C:\Keil_v474\ARM\Hlp里面，下图3.1就是打开后的效果



图3.1 RTX手册

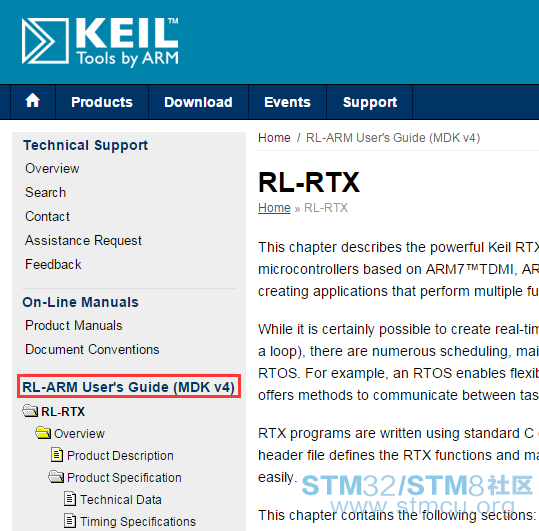

官网的在线查看方式在地址：http://www.keil.com/support/man/docs/rlarm/rlarm_ar_artxarm.htm。下图3.2就是打开后的效果（部分截图）：

图3.2 RTX手册在线查看

等RTX操作系统入门后，主要看这两个手册即可，基本可以解决大部分问题。

! W4 w. R) z- `! e* Q! F' n8 o3.4  RTX的调试方法

    MDK（以MDK4.74为例）中自带RTX的调试组件，本小节就给大家介绍下如何使用RTX的调试组件。首先将基于RTX的MDK工程进行全编译，然后进行软件仿真或者硬件仿真，因为只有在仿真状态下才可以使用RTX的调试组件。下面是详细的设置步骤：

第1步：进行MDK工程全编译

第2步：点击MDK的这个图标

第3步：进入调试状态后，选择如下选项System and Viewer

选择后，可以看到右侧弹出如下窗口：

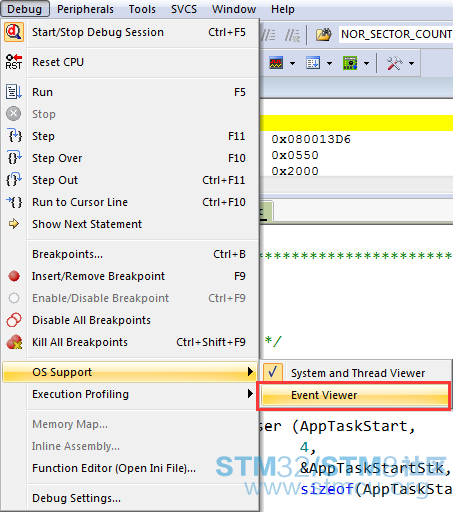

第4步：选择如下选项Event Viewer

选择后，可以看到右侧弹出如下窗口：

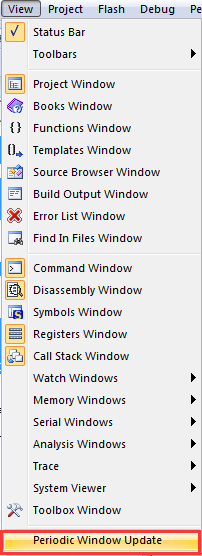

第5步：使能调试状态下的窗口周期性更新功能

第6步：这里就是最后一步了，点击RUN图标：

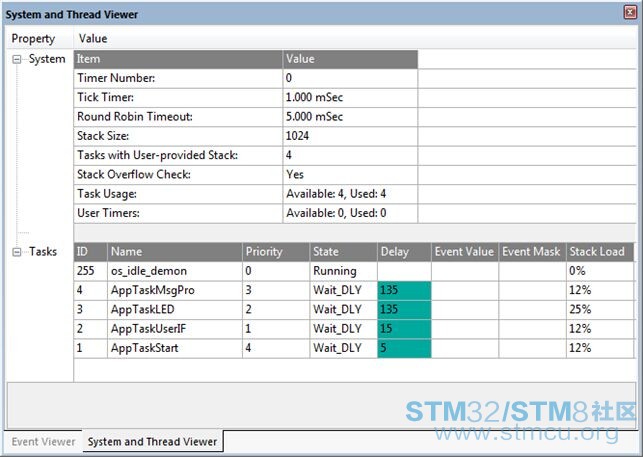

点击运行后，可以看到窗口System and Viewer在不断的刷新RTX多任务的执行情况，

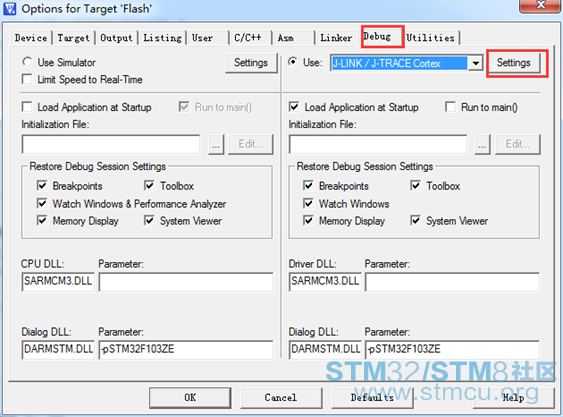

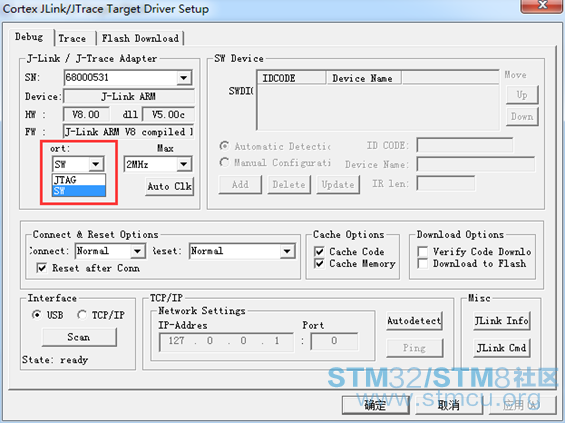

而窗口Event Viewer上面没有数据更新，这是因为需要配置Serial Wire Viewer（简称SWV），SWV仅在调试接口使用SW模式的时候才可以工作，调试接口使用JTAG模式是无法工作的。JTAG和SW的切换可以在MDK的下图所示位置进行设置:

图3.3 MDK设置

图3.4 JTAG和SW接口在MDK中的切换位置

另外配置SWV模式需要使用到STM32的SWO引脚，本教程配套的STM32F103和STM32F407开发板的调试接口没有使用SWO引脚，所以关于Event Viewer功能就不做过多介绍了。

重要说明：实际测试MDK4.74使用Event Viewer有bug，这部分就不作为教程内容了，详情请看帖子：http://bbs.armfly.com/read.php?tid=14879。

JTAG接口和SWD接口区别

     下图分别是20pin的标准JTAG引脚和SWD（ Serial Wire Debug）引脚，一般SWD接口仅需要Vref，SWDIO，SWCLK，RESET和GND五个引脚即可，SWO（Serial Wire Output）引脚是可选的。有了SWO引脚才可以实现数据从芯片到电脑端的数据发送。





JTAG接口                                                                SWD接口

词条—SWV（Serial Wire Viewer）

    SWV是由仪器化跟踪宏单元ITM(Instrumentation Trace Macrocell)和SWO构成的。SWV实现了一种从MCU内部获取信息的低成本方案，SWO接口支持输出两种格式的跟踪数据，但是任意时刻只能使用一种。两种格式的数据编码分别是UART（串行）和Manchester（曼彻斯特）。当前JLINK仅支持UART编码，SWO引脚可以根据不同的信息发送不同的数据包。当前M3/M4可以通过SWO引脚输出以下三种信息：

     1.  ITM支持printf函数的debug调用（工程需要做一下接口重定向即可）。ITM有32个通道，如果使用MDK的话，通道0用于输出调试字符或者实现printf函数，通道31用于Event Viewer，这就是为什么实现Event Viewer需要配置SWV的原因。

     2.  数据观察点和跟踪DWT(Data Watchpoint and Trace)可用于变量的实时监测和PC程序计数器采样。

     3.  时间戳，ITM 还附带了一个时间戳的功能：当一个新的跟踪数据包进入了 ITM 的 FIFO 时， ITM 就会把一个差分的时间戳数据包插入到跟踪数据流中。跟踪捕获设备在得到了这些时间戳后，就可以找出各跟踪数据之间的时间相关信息。另外，在时间戳计数器溢出时也会发生时间戳数据包。

3.5  RTX调试组件功能介绍

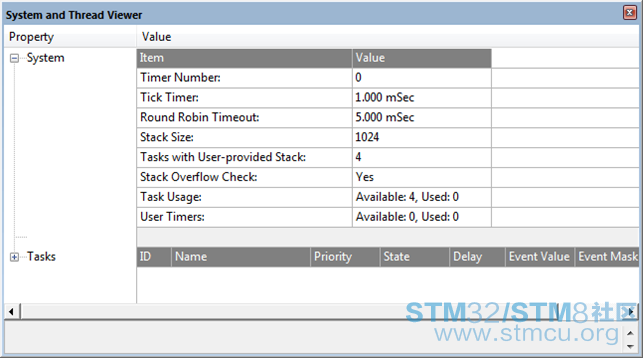

    由于STM32F103开发板和STM32F407开发板没有引出SWO引脚，调试组件Event Viewer是无法使用的，这里仅介绍一下System and Viewer组件。下图3.5是System and Viewer界面。

图3.5 System and Viewer界面

下面是系统部分功能介绍：

Timer Number：0表示使用芯片的滴答定时器，1表示使用外设定时器。

Tick Timer：RTX的时钟节拍周期。

Roud Robin Timeout：时间片溢出时间，即时间片调度时任务分配的时间片大小。

Stack Size：任务栈大小，单位字节。

Stack Overflow Check：设置是否支持栈溢出检测。

Tack Usage：任务创建情况，Available表示可以创建的最大任务数，Used表示实际创建的。

User Timers：软件定时器个数，Available表示可以创建的最大任个数，Used表示实际创建的个数。

5 C. u  O% L5 h" L+ ?( Y

下面是任务部分功能介绍：

ID：任务的ID标示。

Name：任务的函数名。

Priority：任务优先级。

State：任务状态。

Delay：任务延迟时间。

Event Value：任务当前的事件标志数值。

Event Mask：任务等待的事件标志数值。

Stack Load：任务堆栈利用率。

3.6  总结

     本章节就为大家讲解这么多，建议初学者花些时间对RTX系统的参考资料章节结构了解一下，随着以后的学习最好可以达到熟练查看这个手册的程度。
