写在前面的话，去年在社区领到Nucleo-F030开发板，一直没时间去研究，近来有时间，也觉得该为社区贡献点东西！

1.网上关于103的资料比较多，主要是中文资料比较多，包括库函数，寄存器什么的等等，都有中文，而其他系列貌似资料就比较少；
2.现在看来用库函数开发是一种趋势，或者说，可以借助别人写的库函数，或者说，自己将寄存器操作封装成库函数，这样就比较简单，也易读。
3.每个系列对应的库函数的定义也不尽相同。
3.刚好前阵看到有人在找库函数，我们都知道，在用官方库函数的时候，会有.c文件和.h文件，那么.c文件里面肯定就是函数原型了，.h文件里面肯定就是对应的函数声明了，那么我们查看库函数的时候，只需打开某个外设对应的.h文件就行了，.h文件里面有很详细的描述，以Nucleo-F030为例说明，其实也就是整个F0系列的库函数。
我们以最常用的外设GPIO为例说明：
当然f0系列，GPIO的库函数定义就是stm32f0XX_gpio.c和stm32f0XX_gpio.h了

/* Function used to set the GPIO configuration to the default reset state *****/
void GPIO_DeInit(GPIO_TypeDef* GPIOx);

复制代码

很显然，上面这个函数就是配置GPIO为默认状态；函数原型可以在stm32f0XX_gpio.c里面找到

/**
* @brief Deinitializes the GPIOx peripheral registers to their default reset
* values.
* @param GPIOx: where x can be (A, B, C, D, E or F) to select the GPIO peripheral.
* @note GPIOE is available only for STM32F072.
* @note GPIOD is not available for STM32F031.
* @retval None
*/
void GPIO_DeInit(GPIO_TypeDef* GPIOx)
{
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
if(GPIOx == GPIOA)
{
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOA, ENABLE);
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOA, DISABLE);
}
else if(GPIOx == GPIOB)
{
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOB, ENABLE);
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOB, DISABLE);
}
else if(GPIOx == GPIOC)
{
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOC, ENABLE);
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOC, DISABLE);
}
else if(GPIOx == GPIOD)
{
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOD, ENABLE);
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOD, DISABLE);
}
else if(GPIOx == GPIOE)
{
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOE, ENABLE);
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOE, DISABLE);
}
else
{
if(GPIOx == GPIOF)
{
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOF, ENABLE);
RCC_AHBPeriphResetCmd(RCC_AHBPeriph_GPIOF, DISABLE);
}
}
}

复制代码

关于参数的说明也很详细。

/* Initialization and Configuration functions *********************************/
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);
void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct);
void GPIO_PinLockConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
/* GPIO Read and Write functions **********************************************/
uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);
uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);
void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);
/* GPIO Alternate functions configuration functions ***************************/
void GPIO_PinAFConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_PinSource, uint8_t GPIO_AF);

复制代码

上面几个是关于GPIO的其他的库函数，函数原型的查看也是一样的。
其他的外设就不再赘述。
结束语：不管是f0、f1、f2、f4、甚至f7，库函数的使用基本都是这个方法，希望对大家有用。

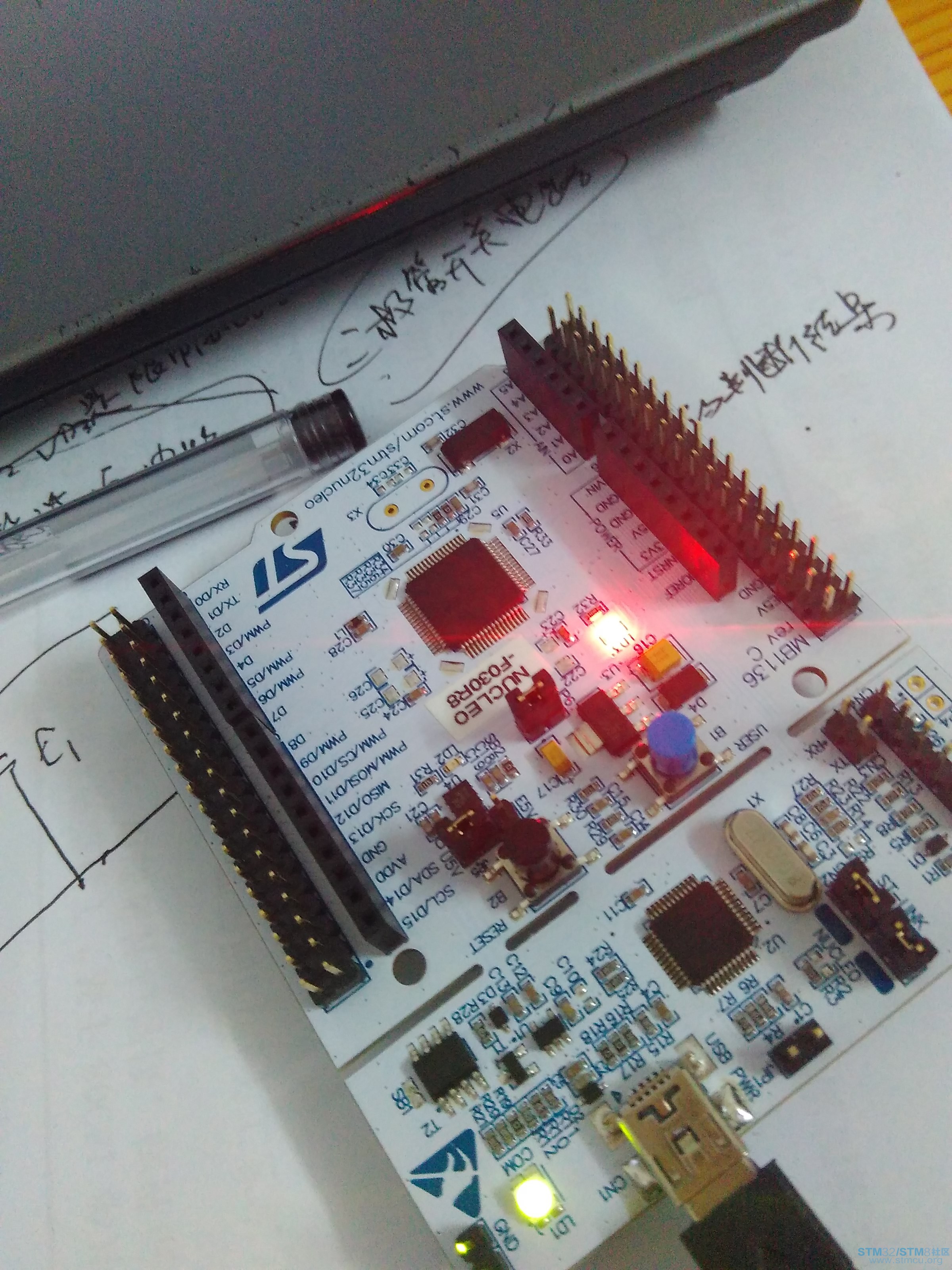

最后，上传一个库函数点灯，（延时用的官方的systick代码，写得不错）。

觉得有用，请留下脚印，或者赏个金币。
