【HAL库每天一例】系列例程从今天开始持续更新。。。。。
我们将坚持每天至少发布一个基于YS-F1Pro开发板的HAL库例程，
& O- s. v% Z6 Z' G( I8 A该系列例程将带领大家从零开始使用HAL库，后面会持续添加模块应用例程。
同样的，我们还程序发布基于HAL库的指导文档和视频教程，欢迎持续关注，并提出改进意见。
例程下载：
1 j- I8 F. [( r1 B& _- t: z- z( c资料包括程序、相关说明资料以及软件使用截图
2 l# C0 l) d( f) O5 e链接：https://pan.baidu.com/s/1i574oPv
密码：r3s3
（硬石YS-F1Pro开发板HAL库例程持续更新\1. 软件设计之基本裸机例程(HAL库版本)\YSF1_HAL-046. SPI-串行Flash）

! d9 a2 N1 n: I* p# L  T  u/**
  ******************************************************************************
  *                           硬石YS-F1Pro开发板例程功能说明
' o  v9 H/ t( m0 x4 E  *
  *  例程名称: 1. 串行Flash读写测试
- h- D) k' R1 w6 d7 [# E6 x8 \5 `+ ^0 N  *
  ******************************************************************************
8 y  U2 @0 ~4 m) ~: ]  * 说明：
  * 本例程配套硬石stm32开发板YS-F1Pro使用。
  *
/ }" O: J& V5 L  * 淘宝：
) A1 f# G+ m" X4 q" _4 `/ Q) N  * 论坛：www ing10bbs com
& h) d4 d0 A8 A4 l. T- T( E: G" W  * 版权归硬石嵌入式开发团队所有，请勿商用。
% C; d' T7 ~2 q5 L2 [) C  ******************************************************************************
9 s6 c7 i& l, t" \  */

) k8 l' r7 s7 N: r8 K  G【1】例程简介
' N! ?% I' G- b( Q2 D& b  [  串行Flash用于存储数据。YS-F1Pro开发板集成了一个16M字节的W25Q128串行Flash芯片，可以
用于存放数据。该芯片使用SPI1通信接口。
# \, a; N& Z3 A1 ~
  @! B" M+ _4 C$ S1 O  c【2】跳线帽情况
******* 为保证例程正常运行，必须插入以下跳线帽 **********
丝印编号     IO端口      目标功能引脚        出厂默认设置
0 @5 `! j  W' P" a/ t! z  JP1        PA10        TXD(CH340G)          已接入
0 A) _2 v. ]* Y3 E& V" r  JP2        PA9         RXD(CH340G)          已接入
+ I5 i$ s+ S  B  JP3        PB0           LED1               已接入
  JP4        PG6           LED2               已接入
  JP5        PG7           LED3               已接入
( [5 G; t  M/ G3 i0 h
【3】操作及现象
: {3 ?# ^& a4 r6 e3 Y 使用开发板配套的MINI USB线连接到开发板标示“调试串口”字样的MIMI USB接口（需要安装驱
动），在电脑端打开串口调试助手工具，设置参数为115200 8-N-1。下载完程序之后，在串口调试
助手窗口可接收到信息。只有LED1灯亮说明串行Flash读写测试正常。
3 i4 q5 S7 l$ @$ l7 U
7 o. p% {6 g, R$ [' W/******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/


6 n" K( f+ N5 ~) z) _* x
  i4 l$ a  p2 T$ S4 g5 W
; K" k/ t4 |& }

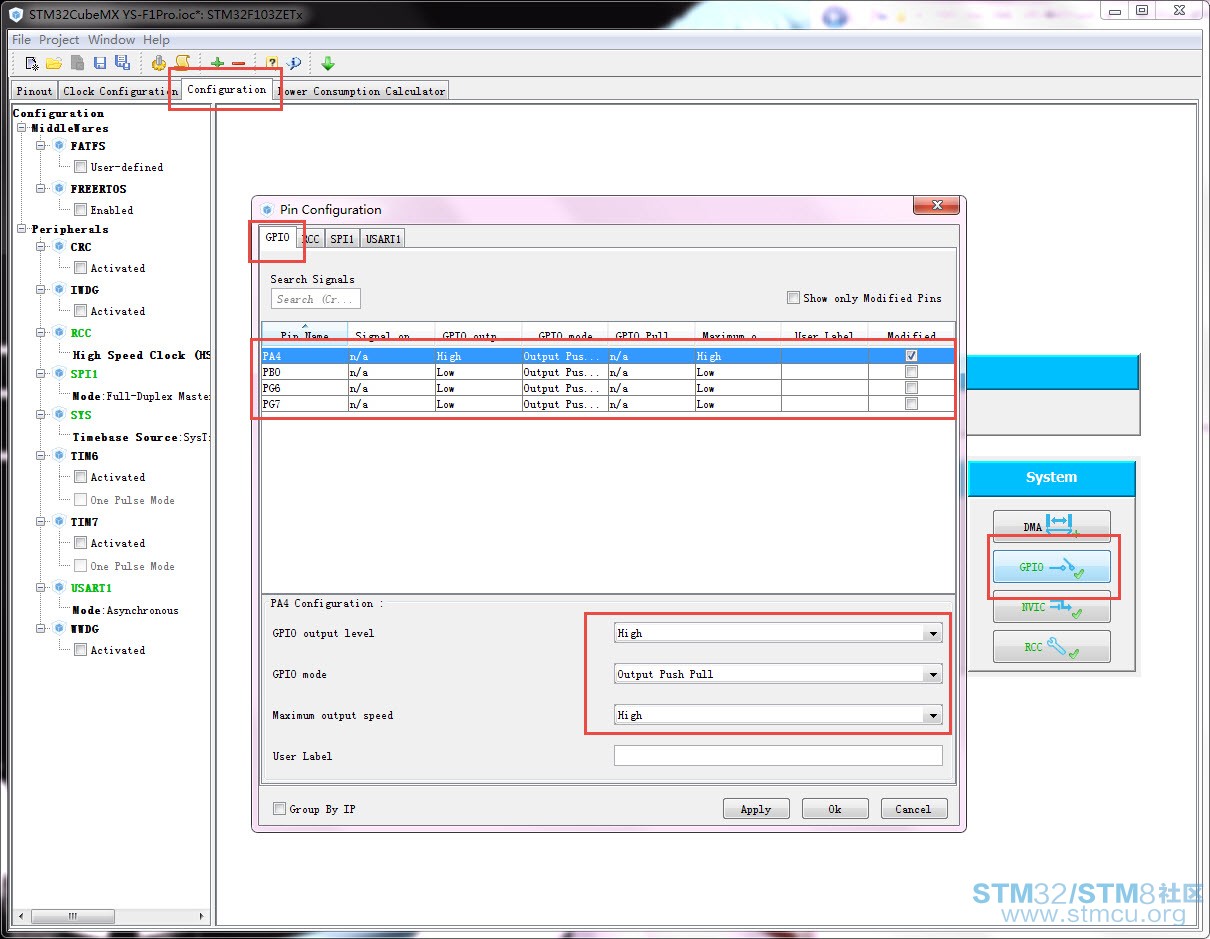

1. #ifndef __BSP_SPIFLASH_H__

2. #define __BSP_SPIFLASH_H__

3.
   ) p2 q/ N. |, ^- o& R- s0 J
4. /* 包含头文件 ----------------------------------------------------------------*/

5. #include "stm32f1xx_hal.h"

6.

7. /* 类型定义 ------------------------------------------------------------------*/

8. /* 宏定义 --------------------------------------------------------------------*/

9. //#define  SPI_FLASH_ID                       0xEF3015     //W25X16   2MB
   + K- g1 N. s" P- _' I  F6 R
10. //#define  SPI_FLASH_ID                       0xEF4015           //W25Q16   4MB

11. //#define  SPI_FLASH_ID                       0XEF4017     //W25Q64   8MB

12. #define  SPI_FLASH_ID                       0XEF4018     //W25Q128  16MB YS-F1Pro开发默认使用
    2 `- p1 R# e: l( w6 g$ ]' z
13.
    5 w# e' I' g; N
14. #define FLASH_SPIx                                 SPI1
    " u7 u# s! r4 s5 H$ Q" G2 G, o
15. #define FLASH_SPIx_RCC_CLK_ENABLE()                __HAL_RCC_SPI1_CLK_ENABLE()

16. #define FLASH_SPIx_RCC_CLK_DISABLE()               __HAL_RCC_SPI1_CLK_DISABLE()
    ( }" }2 E7 Y8 w2 E! ]  E) @
17.
    5 _* G  k% s8 A
18. #define FLASH_SPI_GPIO_ClK_ENABLE()                __HAL_RCC_GPIOA_CLK_ENABLE()
    , G8 y2 Z% n& I, v* n5 ]
19. #define FLASH_SPI_GPIO_PORT                        GPIOA

20. #define FLASH_SPI_SCK_PIN                          GPIO_PIN_5
    ; H+ k! W3 E& q# i) ]- N6 I
21. #define FLASH_SPI_MISO_PIN                         GPIO_PIN_6

22. #define FLASH_SPI_MOSI_PIN                         GPIO_PIN_7

23.

24. #define FLASH_SPI_CS_CLK_ENABLE()                  __HAL_RCC_GPIOA_CLK_ENABLE()

25. #define FLASH_SPI_CS_PORT                          GPIOA

26. #define FLASH_SPI_CS_PIN                           GPIO_PIN_4

27.

28. #define FLASH_SPI_CS_ENABLE()                      HAL_GPIO_WritePin(FLASH_SPI_CS_PORT, FLASH_SPI_CS_PIN, GPIO_PIN_RESET)

29. #define FLASH_SPI_CS_DISABLE()                     HAL_GPIO_WritePin(FLASH_SPI_CS_PORT, FLASH_SPI_CS_PIN, GPIO_PIN_SET)

30.

31. /* 扩展变量 ------------------------------------------------------------------*/

32. extern SPI_HandleTypeDef hspiflash;
    ! Z. e% N  a3 H* F
33.
      w9 D1 d4 H# k0 A
34. /* 函数声明 ------------------------------------------------------------------*/

35.
    4 u6 ~0 f# ?/ Z, }6 W
36. void MX_SPIFlash_Init(void);
    ' U* }" \& i& Q
37. void SPI_FLASH_SectorErase(uint32_t SectorAddr);

38. void SPI_FLASH_BulkErase(void);

39. void SPI_FLASH_PageWrite(uint8_t* pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite);

40. void SPI_FLASH_BufferWrite(uint8_t* pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite);
    7 H" l* ]0 ~, Z" {! b- @
41. void SPI_FLASH_BufferRead(uint8_t* pBuffer, uint32_t ReadAddr, uint16_t NumByteToRead);

42. uint32_t SPI_FLASH_ReadID(void);
    , K5 O. |* j& w+ l% K" q" P( g2 X
43. uint32_t SPI_FLASH_ReadDeviceID(void);

44. void SPI_FLASH_StartReadSequence(uint32_t ReadAddr);
    8 ~% H) [' C, J! ^# n( ?! ]  x: w
45. void SPI_Flash_PowerDown(void);
    8 N) F. t2 S  r2 y% ~! T9 U
46. void SPI_Flash_WAKEUP(void);

47.

48. uint8_t SPI_FLASH_ReadByte(void);

49. uint8_t SPI_FLASH_SendByte(uint8_t byte);

50. void SPI_FLASH_WriteEnable(void);

51. void SPI_FLASH_WaitForWriteEnd(void);

52.

53. #endif  /* __BSP_SPIFLASH_H__ */
    : [4 b9 Z- T* _- [4 J
54.

55. /******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/


复制代码

( X/ W1 e! |3 f) v% W, ?. |

1. /**
   8 \4 G9 t5 p( A8 A9 a9 Q; n& M
2.   ******************************************************************************
   6 Y1 D9 A% g/ E8 p0 j$ S8 z$ {& W
3.   * 文件名程: main.c
   : q6 L; z; k+ s
4.   * 作    者: 硬石嵌入式开发团队
   7 m+ v& C$ I: |8 u
5.   * 版    本: V1.0

6.   * 编写日期: 2015-10-04

7.   * 功    能: 串行Flash驱动实现、读写测试
   % t! Q; _1 i0 i% Y  B/ Z0 j
8.   ******************************************************************************
   1 A) P6 R& a9 X" \* g
9.   * 说明：

10.   * 本例程配套硬石stm32开发板YS-F1Pro使用。
    , `( L! W, ]) \7 y  s# m: q
11.   *
    0 G  U) K& ^9 p( Q+ K: {
12.   * 淘宝：

13.   * 论坛：http://www.ing10bbs.com
    ( ]/ Z3 m0 p! X3 W& B# |  Z
14.   * 版权归硬石嵌入式开发团队所有，请勿商用。
    3 O) ?4 V6 _% C, u; ^, V
15.   ******************************************************************************

16.   */
    1 k; O' R( \; t( e9 e7 b
17. /* 包含头文件 ----------------------------------------------------------------*/
      g1 E# |, Z; a& J# B6 {4 w% O+ t& Z
18. #include "stm32f1xx_hal.h"

19. #include "usart/bsp_debug_usart.h"

20. #include "spiflash/bsp_spiflash.h"

21. #include "led/bsp_led.h"
    - @6 {+ t4 S& E4 i) f) n' ~) ^8 k
22.

23. /* 私有类型定义 --------------------------------------------------------------*/
    ( y% ~1 i2 D0 i2 C! _* s8 l9 r
24. typedef enum {FAILED = 0, PASSED = !FAILED} TestStatus;
    7 J* x$ q8 Q! u" P6 i
25.

26. /* 私有宏定义 ----------------------------------------------------------------*/

27. /* 获取缓冲区的长度 */
    # Y% E, w9 X; @6 K  j( n" h
28. #define countof(a)      (sizeof(a) / sizeof(*(a)))
    1 i6 T' T5 @2 q4 ]0 ?
29. #define TxBufferSize1   (countof(TxBuffer1) - 1)

30. #define RxBufferSize1   (countof(TxBuffer1) - 1)
    & f  g6 Z' c6 J$ ?  {% Z
31. #define BufferSize      (countof(Tx_Buffer)-1)

32.
    9 S# }/ c3 e2 G' S. q' O! z
33. #define  FLASH_WriteAddress     0x00000
    - c  x: d  U8 u
34. #define  FLASH_ReadAddress      FLASH_WriteAddress

35. #define  FLASH_SectorToErase    FLASH_WriteAddress
    * e1 ]4 A8 X3 j- C
36.
    , \9 s' y- }! \5 i/ Z
37. /* 私有变量 ------------------------------------------------------------------*/
    . _/ X7 L7 k" K9 Z( c4 t* f
38. uint8_t Tx_Buffer[] = " 感谢您选用硬石stm32开发板\n今天是个好日子";

39. uint8_t Rx_Buffer[BufferSize];

40.
    ) ?/ ^0 E5 k/ T8 }7 T9 ^2 `6 M2 W2 ]2 K
41. __IO uint32_t DeviceID = 0;

42. __IO uint32_t FlashID = 0;

43. __IO TestStatus TransferStatus1 = FAILED;
    4 A( E) o, E: A
44.

45. /* 扩展变量 ------------------------------------------------------------------*/
    , H& i. E1 \- w' v5 A" M* _' B
46. /* 私有函数原形 --------------------------------------------------------------*/
    - b5 d2 Y( I5 ]7 U% D& X
47. static TestStatus Buffercmp(uint8_t* pBuffer1, uint8_t* pBuffer2, uint16_t BufferLength);

48.
    % y: P* V9 O4 @' k/ ]' y
49. /* 函数体 --------------------------------------------------------------------*/
    . g# j0 R9 Q; e7 G3 R. ]
50. /**
    ! g- R# G9 [/ y# C8 y
51.   * 函数功能: 系统时钟配置
    7 G# n6 `' A  {0 r% F
52.   * 输入参数: 无

53.   * 返 回 值: 无
    ! \* F+ Q9 y9 ?7 O
54.   * 说    明: 无
    $ k, |$ Q; u- |6 g2 J; E# b' F
55.   */
    ! B0 a0 R' Y9 K; y
56. void SystemClock_Config(void)
    & _3 P) B" S2 c, I% ~
57. {

58.   RCC_OscInitTypeDef RCC_OscInitStruct;

59.   RCC_ClkInitTypeDef RCC_ClkInitStruct;
    / `: j5 l: p7 ?) Z
60.
    & J' }1 H8 P$ A) R3 V. w' v
61.   RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;  // 外部晶振，8MHz
    3 d7 H* a5 M+ D8 y1 |9 e4 i
62.   RCC_OscInitStruct.HSEState = RCC_HSE_ON;

63.   RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
    ' a! ]. x+ \' K* f% ]* ]( k. G
64.   RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
    6 x8 Y$ b" L: Y, E: ~
65.   RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
    $ ?2 P7 O7 v% D' L  q; Y$ ]6 t3 l
66.   RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;  // 9倍频，得到72MHz主时钟
    8 i" i6 p7 Q. v
67.   HAL_RCC_OscConfig(&RCC_OscInitStruct);

68.
    2 A. m6 G/ H5 L6 o% l- \
69.   RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK

70.                               |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
    4 \2 B7 N. \' e0 [0 }2 ^
71.   RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;       // 系统时钟：72MHz
    ! g' q- N" p% x& e. b( j& _; t
72.   RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;              // AHB时钟：72MHz
    ; q+ ~" r; e' k: j. o  ~
73.   RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;               // APB1时钟：36MHz

74.   RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;               // APB2时钟：72MHz
    0 N6 L) k& t0 s' U" i# }
75.   HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);

76.

77.          // HAL_RCC_GetHCLKFreq()/1000    1ms中断一次
    6 K- t1 s* a* V2 p
78.         // HAL_RCC_GetHCLKFreq()/100000         10us中断一次

79.         // HAL_RCC_GetHCLKFreq()/1000000 1us中断一次

80.   HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);  // 配置并启动系统滴答定时器

81.   /* 系统滴答定时器时钟源 */
    / c& C. b( N5 |7 S5 _: {* \: Y# a
82.   HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);

83.   /* 系统滴答定时器中断优先级配置 */
    & L/ J# ^, }! Q6 k( p. y0 J
84.   HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);

85. }
      z9 v2 H# `: [
86.
    4 l* |  l! o. c
87. /**
    % v& V& b5 ^1 X* x
88.   * 函数功能: 主函数.
    8 n" b5 Q& e8 _9 S$ h  K2 u2 c8 v
89.   * 输入参数: 无

90.   * 返 回 值: 无

91.   * 说    明: 无

92.   */

93. int main(void)
    ( z8 Z, \3 a' O0 h# j5 m8 j6 h
94. {
    * K$ X" I$ @! O  J/ g) O, D2 A& B9 ~
95.   /* 复位所有外设，初始化Flash接口和系统滴答定时器 */
    8 ?) o$ v2 ~5 s! _
96.   HAL_Init();

97.   /* 配置系统时钟 */
    ( N. t. K7 ~8 z
98.   SystemClock_Config();
    - ]; a4 p$ T# W. a9 x" r
99.
    / Z0 Z+ f) J, C! P2 o. V9 ]
100.   /* LED灯初始化 */
     ; ]  w6 o0 S  s  J1 f
101.   LED_GPIO_Init();

102.
     # Y7 ^4 |  S) G
103.   /* 初始化串口并配置串口中断优先级 */
     9 @, E4 N' ?5 _
104.   MX_DEBUG_USART_Init();

105.   /* 调用格式化输出函数打印输出数据 */
     & s' k* |' e& F* }! b" n/ u
106.   printf("这是一个16M byte串行flash(W25Q128)读写测试实验\n");

107.
     : Y" J7 v/ B5 g7 V' ]
108.   MX_SPIFlash_Init();
     9 H- o1 \  C! F* O, m5 R
109.

110.   /* Get SPI Flash Device ID */

111.         DeviceID = SPI_FLASH_ReadDeviceID();

112.
     - ~7 P+ n) ]1 y
113.   HAL_Delay(100);
     $ T/ b" J7 v% l6 ~
114.

115.   /* Get SPI Flash ID */

116.         FlashID = SPI_FLASH_ReadID();

117.
     : K; M: \3 C( |' V$ t8 Z& O# L
118.   printf("FlashID is 0x%X,  Manufacturer Device ID is 0x%X\n", FlashID, DeviceID);
     7 {1 L8 w4 ~& B9 p, g2 b! L
119.

120.         /* Check the SPI Flash ID */
     3 H, ^5 d4 L- N. P% D9 @
121.         if (FlashID == SPI_FLASH_ID)  /* #define  sFLASH_ID  0XEF4018 */

122.         {

123.                 printf("检测到华邦串行flash W25Q128 !\n");

124.
     $ d7 E/ \; r( N/ q: w1 P* B
125.                 /* 擦除SPI的扇区以写入 */
     6 X3 v% I( u: }) t: Q& R- ~
126.                 SPI_FLASH_SectorErase(FLASH_SectorToErase);
     * D( U* l' R2 @
127.
     , e- J) ]) |+ w% ^0 A
128.                 /* 将发送缓冲区的数据写到flash中 */
     4 X# B6 e6 |5 u3 t! L
129.                 SPI_FLASH_BufferWrite(Tx_Buffer, FLASH_WriteAddress, BufferSize);

130.                 SPI_FLASH_BufferWrite(Tx_Buffer, 252, BufferSize);
     , h7 j/ ~+ ?; s0 K8 x" s
131.                 printf("写入的数据为：\n%s \n", Tx_Buffer);
     & w( |$ k* k' l( I1 B
132.
     ! y1 @" L8 T; |) a! U7 G+ r
133.                 /* 将刚刚写入的数据读出来放到接收缓冲区中 */

134.                 SPI_FLASH_BufferRead(Rx_Buffer, FLASH_ReadAddress, BufferSize);

135.                 printf("读出的数据为：\n %s\n", Rx_Buffer);

136.

137.                 /* 检查写入的数据与读出的数据是否相等 */
     2 T( Z3 V2 x* `7 _1 p
138.                 TransferStatus1 = Buffercmp(Tx_Buffer, Rx_Buffer, BufferSize);

139.
     4 I* W- _# ~7 `' u, x7 ?) y
140.                 if( PASSED == TransferStatus1 )
     5 |! a9 a0 m" ]' {0 f4 d/ J
141.                 {
     2 a* z! P# n  c7 H" d
142.                         printf("16M串行flash(W25Q128)测试成功!\r");
     6 K( S( r" Q- b$ N
143.                         LED1_ON;
     # C/ i% O7 X$ Q) E
144.                 }
     ! J+ E* ^3 G. g0 k# v. M
145.                 else
     + u- `  T; R, \& `9 {
146.                 {

147.                         printf("16M串行flash(W25Q128)测试失败!\r");
     8 i% b2 n3 M5 t
148.                         LED2_ON;
     0 n. u4 o6 _/ R9 H8 M) K
149.                 }
     / h, _3 X4 v: \5 ]  r7 ]$ ]
150.         }
     4 m$ P5 g: `6 L) x4 j
151.         else

152.         {

153.                 printf("获取不到 W25Q128 ID!\n");

154.                 LED3_ON;
     / Z# K+ _9 S0 G3 V) b9 J+ U  Z
155.         }

156.

157.   /* 无限循环 */

158.   while (1)
     6 [6 v2 ], I; [* e
159.   {

160.   }

161. }
     % t1 ?( J6 I9 [3 j4 Y
162.
     ! v; _& F6 C8 [9 D2 ~4 }# ]
163. /**

164.   * 函数功能: 比较两个缓冲区中的数据是否相等
     % J" ]. S. \1 `0 R+ w8 R3 ]# A& Z" [; E
165.   * 输入参数: pBuffer1：要比较的缓冲区1的指针
     9 s) q4 _/ _. T$ _2 `
166.   *           pBuffer2：要比较的缓冲区2的指针
     / s& g4 }/ J, b$ k8 H+ K
167.   *           BufferLength：缓冲区长度

168.   * 返 回 值: PASSED：相等

169.   *           FAILED：不等
     2 j# b* _7 C) ]8 }  F% ]
170.   * 说    明: 无
     5 Y% {! F( o& d8 Q1 A4 p
171.   */

172. static TestStatus Buffercmp(uint8_t* pBuffer1, uint8_t* pBuffer2, uint16_t BufferLength)

173. {

174.   while(BufferLength--)
     6 T5 z2 K8 f9 D' {0 R
175.   {

176.     if(*pBuffer1 != *pBuffer2)

177.     {

178.       return FAILED;

179.     }

180.

181.     pBuffer1++;

182.     pBuffer2++;

183.   }

184.   return PASSED;

185. }
     4 @/ E4 S' ]: u
186.

187. /******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/


复制代码

# B- ?. f) j) ?$ a% ^* @! {
$ F, }4 A8 g1 x  C) I. A; b

wuhuayu 发表于 2018-9-11 16:41
你好下载地址失效了，可以重新发一份给我吗？谢谢
我的邮箱是：

硬石YS-F1Pro开发板资料
0 I; F! X/ o7 p, X% `百度云盘：https://pan.baidu.com/s/1dWZ2xS 密码:g2us

好东西哇，，收藏收藏

学习学习

楼主没把SPIFLASH.c文件放上来啊

原同学 发表于 2017-9-10 10:33
9 i3 S4 }9 w& `+ f; j楼主没把SPIFLASH.c文件放上来啊

链接:https://pan.baidu.com/s/1nvtZhVV 密码:416v
网盘下载例程看

你好！下载地址失效了，能给我重新发一下吗？谢谢 707890493@qq.com

jinshan2014 发表于 2017-11-16 13:48
你好！下载地址失效了，能给我重新发一下吗？谢谢

链接:https://pan.baidu.com/s/1nvtZhVV 密码:416v

你好下载地址失效了，可以重新发一份给我吗？谢谢
& j; {9 A3 j' e  ^- s我的邮箱是：1070203527@qq.com

下载失效，请发一份例程给我，谢谢。546634227@qq.com。谢谢
