在STM32上如果不使用外部晶振，OSC_IN和OSC_OUT的接法

如果使用内部RC振荡器而不使用外部晶振，请按照下面方法处理：

1）对于100脚或144脚的产品，OSC_IN应接地，OSC_OUT应悬空。
2）对于少于100脚的产品，有2种接法：
2 r1 \0 I! l" U% Y' [  2.1）OSC_IN和OSC_OUT分别通过10K电阻接地。此方法可提高EMC性能。
  m5 A) y( R* r, @7 {  2.2）分别重映射OSC_IN和OSC_OUT至PD0和PD1，再配置PD0和PD1为推挽输出并输出'0'。此方法可以减小功耗并(相对上面2.1)节省2个外部电阻。

HSI内部8MHz的RC振荡器的误差在1%左右，内部RC振荡器的精度通常比用HSE（外部晶振）要差上十倍以上。STM32的ISP就是用（HSI）内部RC振荡器。

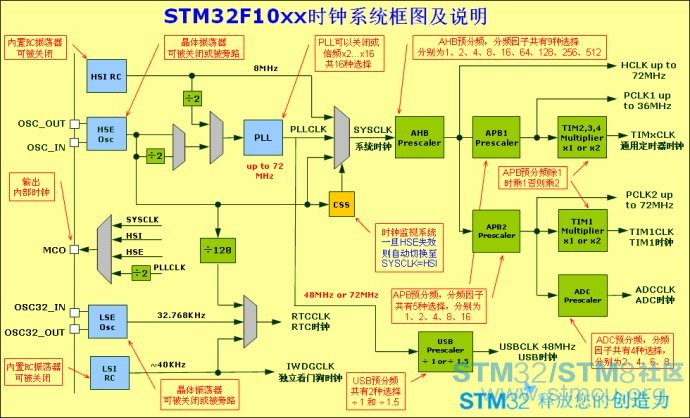

STM32时钟系统

在STM32中，有五个时钟源，为HSI、HSE、LSI、LSE、PLL。

①HSI是高速内部时钟，RC振荡器，频率为8MHz。

②HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。

③LSI是低速内部时钟，RC振荡器，频率为40kHz。

④LSE是低速外部时钟，接频率为32.768kHz的石英晶体。

⑤PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。

用户可通过多个预分频器配置AHB总线、高速APB2总线和低速APB1总线的频率。AHB和APB2域的最大频率是72MHZ。APB1域的最大允许频率是36MHZ。SDIO接口的时钟频率固定为HCLK/2。
40kHz的LSI供独立看门狗IWDG使用，另外它还可以被选择为实时时钟RTC的时钟源。另外，实时时钟RTC的时钟源还可以选择LSE，或者是HSE的128分频。RTC的时钟源通过RTCSEL[1:0]来选择。
0 F1 t: o& c! ]% J$ D3 x$ @( CSTM32中有一个全速功能的USB模块，其串行接口引擎需要一个频率为48MHz的时钟源。该时钟源只能从PLL输出端获取，可以选择为1.5分频或者1分频，也就是，当需要使用USB模块时，PLL必须使能，并且时钟频率配置为48MHz或72MHz。
: \2 H2 h$ ?$ ^* Y( v6 q另外，STM32还可以选择一个PLL输出的2分频、HSI、HSE、或者系统时钟SYSCLK输出到MCO脚(PA8)上。系统时钟SYSCLK，是供STM32中绝大部分部件工作的时钟源，它可选择为PLL输出、HSI或者HSE，（一般程序中采用PLL倍频到72Mhz）在选择时钟源前注意要判断目标时钟源是否已经稳定振荡。Max=72MHz，它分为2路，1路送给I2S2、I2S3使用的I2S2CLK,I2S3CLK；另外1路通过AHB分频器分频（1/2/4/8/16/64/128/256/512）分频后送给以下8大模块使用：
5 e' n1 e' w4 W, H% ?2 z① 送给SDIO使用的SDIOCLK时钟。
; K( L' D8 N* r* v, }7 M; q0 G② 送给FSMC使用的FSMCCLK时钟。
③ 送给AHB总线、内核、内存和DMA使用的HCLK时钟。
6 u3 L0 G" B! d# l  h% S$ y- p④ 通过8分频后送给Cortex的系统定时器时钟（SysTick）。
; a& {  p' y2 A0 K2 i, W7 D/ o* X⑤ 直接送给Cortex的空闲运行时钟FCLK。
⑥ 送给APB1分频器。APB1分频器可选择1、2、4、8、16分频，其输出一路供APB1外设使用(PCLK1，最大频率36MHz)，另一路送给定时器(Timer2-7)2、3、4倍频器使用。该倍频器可选择1或者2倍频，时钟输出供定时器2、3、4、5、6、7使用。
2 [! h  n$ u- ?. [⑦ 送给APB2分频器。APB2分频器可选择1、2、4、8、16分频，其输出一路供APB2外设使用(PCLK2，最大频率72MHz)，另一路送给定时器(Timer1、Timer8)1、2倍频器使用。该倍频器可选择1或者2倍频，时钟输出供定时器1和定时器8使用。另外，APB2分频器还有一路输出供ADC分频器使用，分频后得到ADCCLK时钟送给ADC模块使用。ADC分频器可选择为2、4、6、8分频。
⑧ 2分频后送给SDIO AHB接口使用（HCLK/2）。

5 q& }: d' j8 I时钟输出的使能控制
在以上的时钟输出中有很多是带使能控制的，如AHB总线时钟、内核时钟、各种APB1外设、APB2外设等。
当需要使用某模块时，必需先使能对应的时钟。需要注意的是定时器的倍频器，当APB的分频为1时，它的倍频值为1，否则它的倍频值就为2。

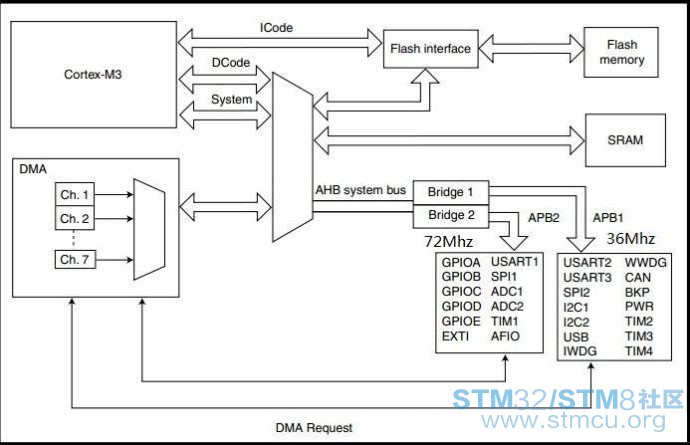

连接在APB1(低速外设)上的设备有：电源接口、备份接口、CAN、USB、I2C1、I2C2、UART2、UART3、SPI2、窗口看门狗、 Timer2、Timer3、Timer4。注意USB模块虽然需要一个单独的48MHz时钟信号，但它应该不是供USB模块工作的时钟，而只是提供给串行接口引擎(SIE)使用的时钟。USB模块工作的时钟应该是由APB1提供的。
8 o( u1 s) E* Q/ I连接在APB2(高速外设)上的设备有：GPIO_A-E、USART1、ADC1、ADC2、ADC3、TIM1、TIM8、SPI1、AFIO

使用HSE时钟，程序设置时钟参数流程：
1、将RCC寄存器重新设置为默认值   RCC_DeInit;
2、打开外部高速时钟晶振HSE       RCC_HSEConfig(RCC_HSE_ON);
3、等待外部高速时钟晶振工作      HSEStartUpStatus = RCC_WaitForHSEStartUp();
" r2 L+ c. J4 w* W, g" p* p# F4、设置AHB时钟         RCC_HCLKConfig;
) \. [. B; H& q4 v5、设置高速AHB时钟     RCC_PCLK2Config;
+ e& o& ]1 p# Z% w. _9 L6、设置低速速AHB时钟   RCC_PCLK1Config;
* C( d9 v) ]. e/ S: d; @4 }7、设置PLL              RCC_PLLConfig;
8 n1 @+ K% Q( A& ?- ^8、打开PLL              RCC_PLLCmd(ENABLE);
) u5 l' }1 N* y8 V; d) q9、等待PLL工作          while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
2 T+ c, S1 @  n2 g  [. f+ v  w10、设置系统时钟        RCC_SYSCLKConfig;
11、判断是否PLL是系统时钟     while(RCC_GetSYSCLKSource() != 0x08)
12、打开要使用的外设时钟      RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd()

8 b+ n  _9 f+ V. t# \

下面是STM32软件固件库的程序中对RCC的配置函数(使用外部8MHz晶振)

void RCC_Configuration(void)

{

  RCC_DeInit();

  RCC_HSEConfig(RCC_HSE_ON);   //RCC_HSE_ON——HSE晶振打开(ON)

  HSEStartUpStatus = RCC_WaitForHSEStartUp();

  if(HSEStartUpStatus == SUCCESS)        //SUCCESS：HSE晶振稳定且就绪

  {

    RCC_HCLKConfig(RCC_SYSCLK_Div1);  //RCC_SYSCLK_Div1——AHB时钟 = 系统时钟

    RCC_PCLK2Config(RCC_HCLK_Div1);   //RCC_HCLK_Div1——APB2时钟 = HCLK

    RCC_PCLK1Config(RCC_HCLK_Div2);   //RCC_HCLK_Div2——APB1时钟 = HCLK / 2

    FLASH_SetLatency(FLASH_Latency_2);    //FLASH_Latency_2  2延时周期

    FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);       // 预取指缓存使能

    RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);

   // PLL的输入时钟 = HSE时钟频率；RCC_PLLMul_9——PLL输入时钟x 9

    RCC_PLLCmd(ENABLE);

    while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET) ;

    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

   //RCC_SYSCLKSource_PLLCLK——选择PLL作为系统时钟

    while(RCC_GetSYSCLKSource() != 0x08);        //0x08：PLL作为系统时钟

  }

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB |

  RCC_APB2Periph_GPIOC , ENABLE);

//RCC_APB2Periph_GPIOA    GPIOA时钟

//RCC_APB2Periph_GPIOB    GPIOB时钟

//RCC_APB2Periph_GPIOC    GPIOC时钟

//RCC_APB2Periph_GPIOD    GPIOD时钟

}

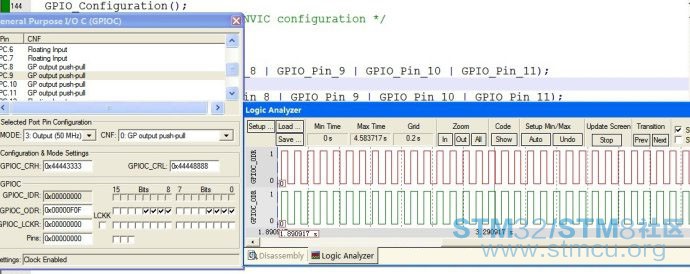

下面是我用mdk仿真GPIO的实验截图：

、

（by minyingtao）
