如何利用STM32代码设置读保护功能

[复制链接]
原来是他 发布时间:2016-7-2 14:26
之前也看到有网友提出代码保护的问题,辛苦写的程序,怎么着也不想被别人拿去用!' D: i) f& G: P) I6 T5 R
刚好前一段有个项目完成了,在产品发出去的时候按照老总吩咐,加了代码的读保护!5 X8 ?  |; z2 w4 M0 @5 a* Y
现在就把之前的工作做个总结,以便哪天忘记,可来此查询,也方便网友使用,当然,这个也可能有人发现了,如果你已经知道该方法,或者有更好的方法,请不吝赐教
/ a" ]# {0 w( {" h
& X% N5 G- R9 e: B/ z步骤:
1 t4 I8 C. _; I! e1.准备工作:HEX文件和JLINK驱动(本人使用的是Setup_JLinkARM_V415e)3 g. ^# \2 i7 C. m9 B

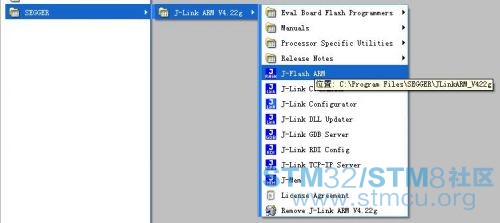

安装完毕后,可以在开始--所有程序--SEGGER--J-Flash ARM打开该应用程序,如下图
% T# P# C& ^+ P! {, O% y6 n0 { 21.jpg ( w4 o: r9 Q+ C' A: Q
  N/ k! U* v2 h0 X

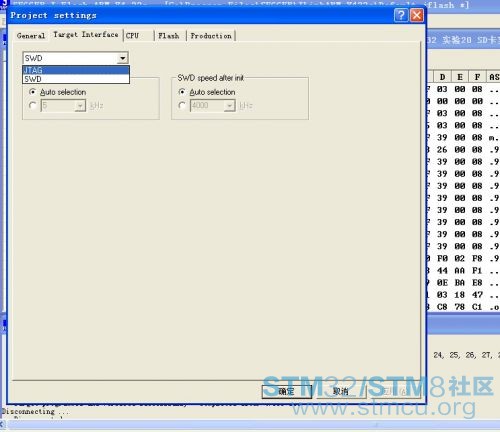

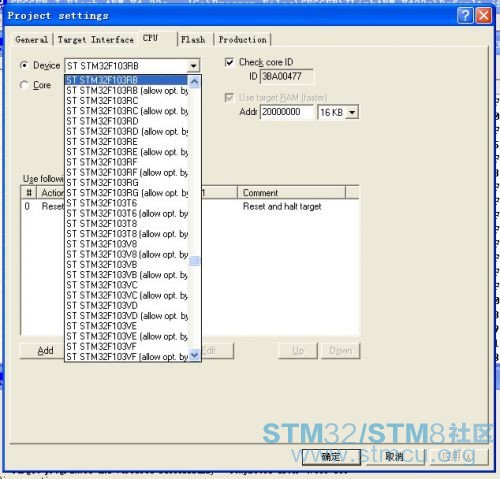

先进行一下设置,对要写入的芯片和写入方式6 J* Y8 K" I0 u* c
选择JATG还是SWD
4 v! c$ C& b1 S0 `选择芯片型号
- O; d1 I- Z" h! ?$ W; ~, r 22.jpg * w% F, b# ^' L2 d* }9 H  d
$ y. {$ H( ?4 t5 W: S6 X1 [+ L8 S

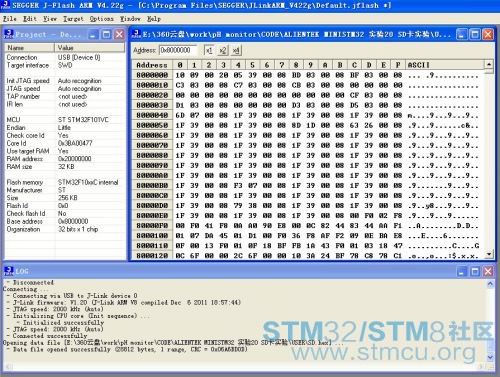

2.打开要烧写的HEX文件:File--Open data file ,可以下拉选择HEX文件类型
# N+ j' m. h, R; F% m- K 24.jpg
, L' \+ S/ n* s0 H* d

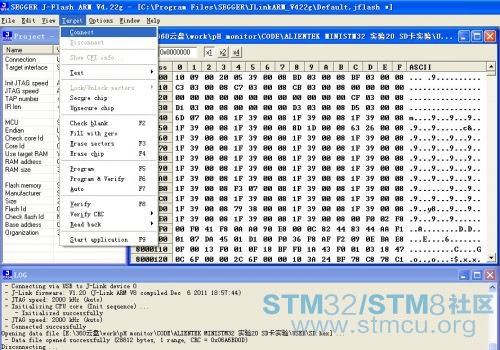

& h# [( A" Z) M  N+ y3.连接要写入的芯片:Target--Connect
8 f3 N0 o1 {2 H2 D1 g7 I$ p# w9 [; ` 25.jpg % `& @: h/ |- }7 b% d+ J: P$ O* [
/ A4 e& ]5 Q! w( \4 X* N
4.写入代码:Target--Program & Verify(F6)" [" Z( J) s8 s! z5 W5 T( I# k
26.jpg 8 M  f, o2 n- Z% ]5 R: o* O

" _) o3 l- v' v( }% [$ w8 K. H7 H(到此,就是代码的写入过程,下面是加读保护的步骤)

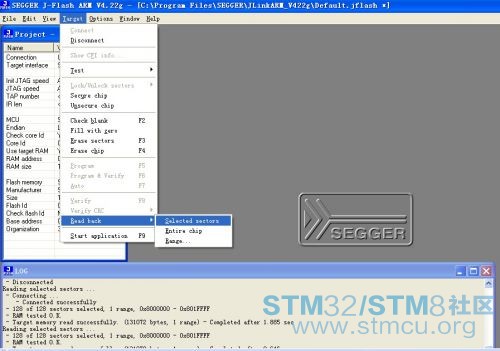

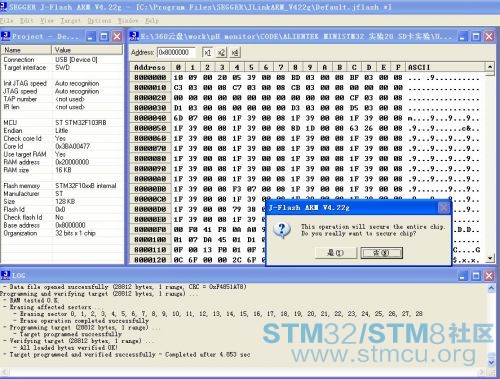

" x' G( x$ x: `/ D6 H6 C5.加读保护:Target---Secure chip,点击是,就是加上了读保护!; {; d" w" K/ t5 R
  s: k* d! F$ O5 R
验证方法,可以使用一个没有加读保护的芯片,重复步骤中的3,连接上之后,read back一下,看看是否能读出?4 `7 i8 M; B  B4 F# F
/ G: e% }( ~3 s  g9 f+ x1 }. i9 u) _* b3 I

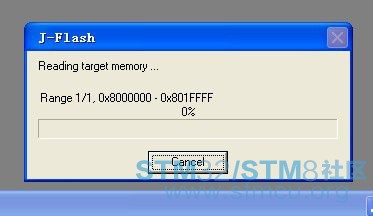

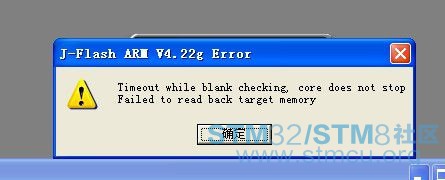

然后再使用一个加了读保护的芯片,重复步骤中的3,连接之后,read back一下,看看是不是真的不能读出了,如果成功加了读保护,它会一直停在那里,数据一直读不出来,最后弹出一个错误警告!
- ?) N2 h+ K* N$ V! E( J+ `8 l$ w: `6 i 28.jpg
; |$ X. |" _. O6 [/ t2 K/ m 29.jpg : t9 a/ K  k6 L$ e& d4 \/ j
5 E0 }$ Z2 o. e2 c
* K( U1 N+ f" l2 j
到此,读保护已经加载进去了!! g0 }0 e# I6 G! C8 h
可是有的时候,你突然发现你的代码需要更新,如果你不解除读保护功能的话,你将很难再次将程序写入,解除方法也就是步骤中的5项中的反操作:Target---Unsecure chip, m' E1 O; c3 c; t
解除成功后,你就可以再次写入你更新后的代码了。并没有网友所说的要更改BOOT0和BOOT1的设置,等等。。。5 A- B2 Z1 ~! c+ D, l1 ]; `$ [
% \- e- w; f1 g% v  J+ T% ]

7 j1 M5 @( j8 b4 Z* k6 @6 b这个加载代码读保护功能的步骤可能对有些人来说还是比较麻烦的,毕竟产品多的时候,写入之后还要按一下写保护命令,对于产线操作员来说,可能一时疏忽忘记其中一个,就会造成代码的外泄,是不是应该还有更简单的办法一键写入呢,答案是肯定的!& A" ]$ l: Z- }. i3 Z% c5 ?2 b

- ^' i5 N: C/ U3 F具体做法,就是要在生成HEX文件之前,要多几个步骤

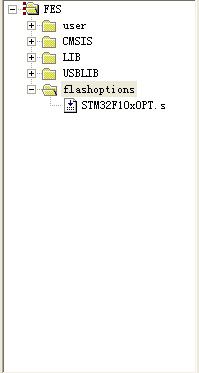

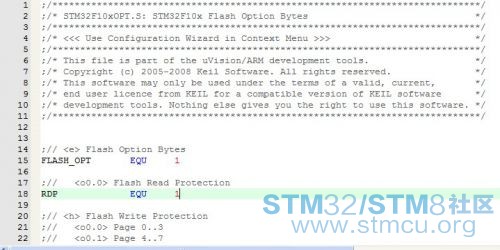

3 B9 a) d) Z3 B/ z$ \. `8 H1.首先,加载: C:\Keil\ARM\Boards\Keil\MCBSTM32\Blinky文件夹中的一个STM32F10xOPT.s文件( F) M  @5 @; A1 F
& D# t( S/ I# u* s, ^
9 Q5 C. u$ i/ p$ S! I( U2.修改下面两个值为1  k. v: L0 O4 N7 c" R
9 o3 w( Z5 \0 {# V: t) i6 m1 t# w( m  D9 r

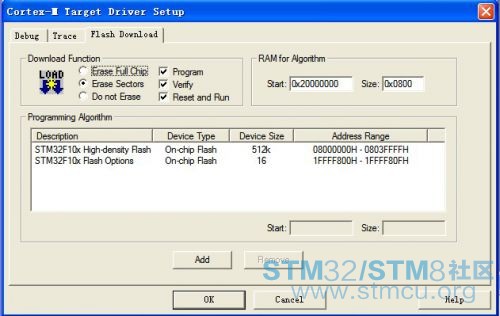

3.生成HEX文件之前务必进行一下此配置
; S$ _+ Y% ^2 ^! k! \3 j! `0 y 32.jpg
5 h' M) O/ Y, k: h/ q
% ?) r. e5 c6 {) E" e8 s: ^- b这样的话,就简单的一个HEX文件就会使你的产品流入市场之后,即便是被抄板成功,也不会是代码流出了
+ U0 o4 e+ |; U2 b4 s# j$ U6 o/ H当然,必须保证自己公司的员工不会外泄。$ T) P5 S% o  K( j3 B' |/ R$ P9 Q

9 G0 U- a% ?* O; m) A
赞 收藏 1 评论5 发布时间:2016-7-2 14:26

举报

5个回答
123456Kelly 回答时间:2016-7-3 13:13:29
多谢分享,
stary666 回答时间:2016-7-4 09:53:18
立码赚 回答时间:2017-11-19 00:14:58
我用的是Keil uVision5    下载用ST Visual Programmer   这个要怎么设置呢?能不能告诉我呀?
! O" D. V9 w7 {
7 x5 F. S. I2 a0 ~/ V2 OSTM32F10xOPT.s  这个文件也找水到在那里?
立码赚 回答时间:2017-11-19 21:53:14
kelly-395249 发表于 2016-7-3 13:13. J# {2 v9 P) |* e* \
多谢分享,
7 Q! o- R3 y- h( {* s
这篇 过时了,现在的Keil uVision5的STM32F10xOPT.s这个文件里面的内容不一样的了,对不上。% d& s: S6 f; X* F0 e
立码赚 回答时间:2017-11-19 21:53:50
这篇 过时了,现在的Keil uVision5的STM32F10xOPT.s这个文件里面的内容不一样的了,对不上。$ e% @) V  I- v
