【实战经验】串口工作在DMA模式下有时接收异常

[复制链接]
zero99 发布时间:2016-7-12 14:44
串口工作在DMA模式下有时接收异常

$ a! y. c! u( m! k前言: m1 l& q3 C8 ^3 G9 o
客户反馈在使用STM32F205的串口工作在DMA模式时,有时能够接收数据,有时完全没有数据,但如果换成中断模式来接收又能100%正常收到数据。
7 k3 T: Y+ V, M* }- w0 a8 T  y5 E- H
9 P+ E# r* o- J* P一 复现现象; b# S1 u( h3 I' M$ [6 X
问题背景( ?* @: W* M$ Z/ u6 O

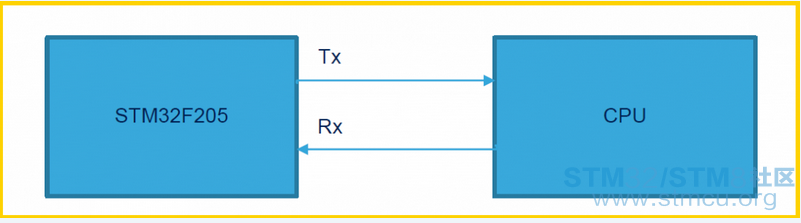

与客户沟通,客户使用的是STM32F2标准库V1.1.0,串口波特率为1.408Mbps,不经过串口RS232,直接连接主CPU和从MCU(STM32F205)的串口发送和接收引脚,如下图所示:
- P1 Q5 p6 |( W6 J! t& G# D9 ^. o" E. w$ }% W, e" S
1.png + Q% ^/ Z  s4 D" S- {
1 j2 `/ Z* _- t0 Q
尝试重现问题6 g7 `2 z) A: N# I. y2 r# O
由于客户使用的是主从架构,实验采用两块STM3220G-EVAL评估板来重现现象。一块用来不间断发送串口数据,另一块采用串口DMA进行接收,直接通过杜邦线连接串口PIN脚并共地,不使用评估板上的RS232收发器。接收端使用STM32F2xx_StdPeriph_Examples\ USART\USART_TwoBoards的示例代码。代码片段如下: ) y" r( Z* i& q- h9 D( |8 F9 U1 Y. I

" L6 t" f2 H# `1 U! O& V 2.png 0 f, C; e6 t2 w! b: G5 ^
6 `, y: O* f5 P7 |/ a
3.png * T& `. `! Y" ~9 |7 G

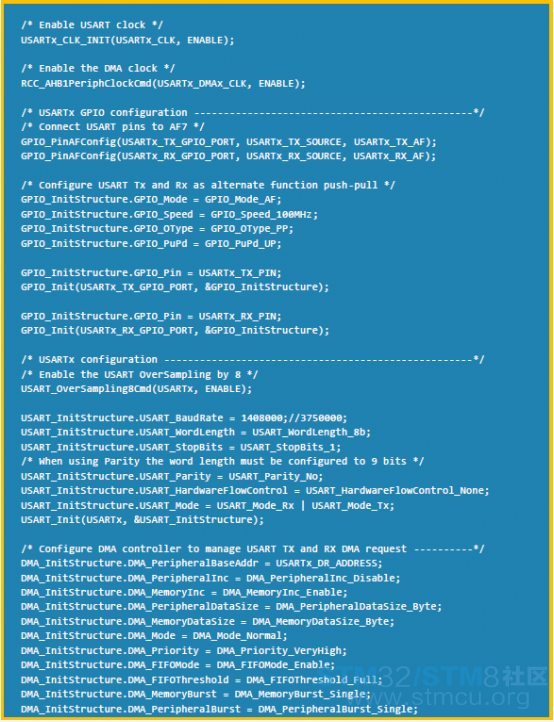

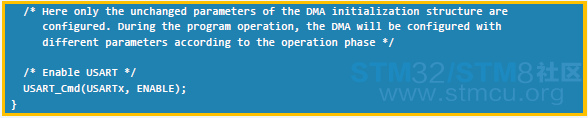

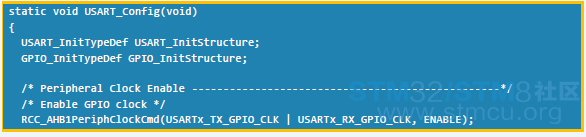

3 ?% K4 D' O: K1 P3 ^USART_Config()函数如下:
/ x" x% Y- D. a. W! |2 e8 }1 j$ l2 }7 h0 s; w
) W6 y- C) V" L- }$ ~" S' k0 h7 P# h, s! H1 Z8 Q
: L: c8 O" u' j4 ^! `( g
; m2 n0 h# P4 ^) S 6.png 1 G. A/ C& C' I) y

0 m. Z, V8 F/ \$ r' Y6 o5 ?/ Z按如上代码,有如下现象:
* b& s* P# n$ v% o0 }; ?1 代码不做修改,若先启动接收端MCU再启动发送端MCU,接收端MCU的串口能正常接收。7 B" C4 H: i8 s) ^) X
2代码不做修改,若先启动发送端MCU再启动接收端MCU,接收端MCU的串口100%接收异常。& q( g$ E1 g3 a  Y9 L+ M: A
3 修改发送端代码,改为发送端MCU串口每1秒间隔发送一次,则无论启动顺序如何,接收端MCU的串口都能正常。
* ]5 ?8 Q" W( y# w+ E: x9 o. V5 f8 R5 q- s/ e
二 程序分析' F: ~- @3 i' M
由上述代码可知,程序是先在USART_Config()函数函数内初始化串口并使能,然后再在接下来的main函数的while循环内初始化DMA并使能。这个是标准库内附带的示例代码,咋一看没什么问题,但仔细一想,针对用户的使用场景,这里就会产生一个问题:由于用户的主CPU有可能在从MCU启动之前就已经有可能启动,那么在这种情况下,在初始化完串口并使能后,到DMA使能之前这段时间内,若主CPU向从MCU发送串口数据,从MCU是否能正确接收?
( ?$ ^2 c6 c- M+ |) f  r& L: b* s+ K' I
从上述测试代码的结果2可以得出,若在串口初始化并使能后到DMA使能之前有数据来,MCU是不能接收的,经进一步调试,发现此时数据寄存器USART_DR存在一个数据,且在状态寄存器USART_SR中ORE值1,由此可知,串口的接收寄存器中已经接收到一个数据,但是后面的数据又来了,由于数据寄存器中的数据没有及时转移走(此时DMA还没有开启),从而导致后面的数据无法存入,所以产生了上溢错误(ORE),而一旦产生上溢错误后,就无法再触发DAM请求,及时之后再启动DMA也不行,无法触发DMA请求就无法将数据寄存器内的数据及时转移走,如此陷入死锁,这就是串口无**常接收的原因。这时反观一下代码的结果3,这又将做如何解释?2 w: r9 g2 _5 B
3 z2 {% a4 C8 L
仔细查看测试结果3,发现这个发送端每1秒间隔发送一次,那么就会存在这个一个概率,这个发送的时间点是否刚好在接收端MCU的串口初始化并使能和DMA使能之间还是之后,这个时间窗口非常关键,如果刚好在时间窗,那么串口接收就不正常,如果在这个时间窗之后,串口接收就能正常。由于测试代码采用的是1秒间隔,对于MCU来说这个是非常大的时间长度,还是很小概率能碰中这个时间窗的,因此,测试结果看起来是都能正常,实际严格来说,还是存在刚好碰中的可能。如果间隔时间缩短,那个碰中的几率就增大。由此看来,这也就能解释测试结果3了,也能解释客户提到的有时正常有时不正常的现象了。
) }% M+ k9 g6 U8 c, @  f: d* L
, v7 m' Y, b  a; K三 问题处理2 B9 {& C1 O! r$ c) p1 U: m; H6 P

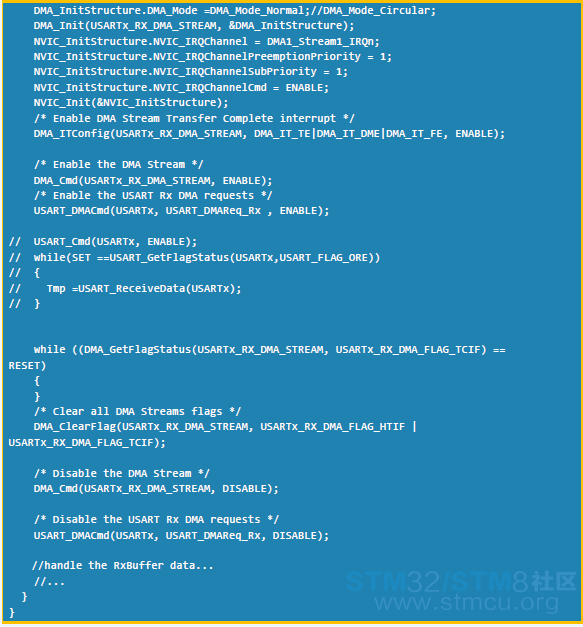

处理有两种方法,第一种方法是在使能DMA后,及时将数据寄存器DR中的数据清除掉,如下代码所示:
) }, G/ k+ S7 |9 v4 H9 U! H, l2 E
7.png 5 I  c* z% Y& I. i1 [" ?
. @8 h  f& L$ u& l0 z6 a% b

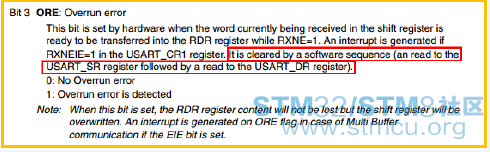

这里是使用读DR的方法来清除的,从参考手册中也提到使用这种方法来清除ORE标志:# r( b4 H! q: }' z

- [7 t/ B1 [- k# c 8.png
; n$ S, s$ z$ Q" F

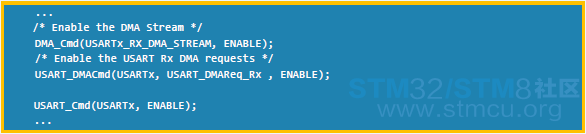

  r* G. B/ V  |& r: ?* W& n第一种方法类似于一种纠错措施,下面介绍另一种推荐的方法,如下代码所示:
$ }8 Z, k* Y- g9 \: e8 y
' l' U$ D9 z4 c7 M 9.png 9 O4 m: a5 b! I4 V5 z6 M% P

0 s$ x( G: ~$ E; v7 y! _如上所示,可以先使能DMA再使能串口,这样就彻底不存在那个时间窗了,不管数据何时过来能能被DAM及时转走。这个是推荐的解决方法。7 C# n5 u+ q+ S' `0 e  a1 o
, o- H) Y; e& ~8 x
四 结论$ ^# M1 N  c' _  U" }' b% N
标准库中的示例代码一般来说只供参考,对于大部分情况来说都是能正常工作的,但偶尔也会出现不适用的情况,此时更需要我们针对问题进行思考分析,进一步找到原因才能解决问题。对于串口使用DMA来接收的情况,这里建议一定要先使能DMA,最后使能串口,这样就能避免类似问题出现了。$ Z# [+ L9 S. m( j/ H7 J  K
7 Y8 i# w5 D# V9 q, j3 @* [

; O  C- p# B7 A. @. v/ d, E" s  o! `8 F文档下载地址:
: W- A) ?6 k* T5 I: f6 A/ {" s6 bhttps://www.stmcu.org.cn/document/detail/index/id-217182
! b* R/ q1 g7 C
3 k2 E5 r  m( M& M9 E$ B
实战经验汇总:
3 c7 k, I$ y! t4 s  _) L$ `; _% Yhttps://www.stmcu.org.cn/module/forum/thread-576401-1-1.html6 L8 K  k& ?. G1 I+ H! y

( }! A+ \( U+ ]6 s3 a
赞 收藏 4 评论7 发布时间:2016-7-12 14:44

举报

7个回答
leiyijing 回答时间:2017-3-24 17:47:42
我们也发现了同样的问题,既然ST知道了有问题,怎么不更新库文件呢?
faye1 回答时间:2017-7-17 13:30:20
厉害,基本也是类似的问题,搞了很久
Abners 回答时间:2017-9-27 18:31:02
我用的是103的片子,也遇到一个问题,不过是发送的,特定长度,最后一个字节不对!苦逼呀!!!
任风吹吹 回答时间:2018-5-9 10:09:34
leiyijing2003 发表于 2017-3-24 17:47* H3 s* F2 q9 x6 A0 d
我们也发现了同样的问题,既然ST知道了有问题,怎么不更新库文件呢?

8 h6 H* `/ |, t. ~6 s这个属于应用层代码调用顺序问题,为什么要更新库?看懂了再说话
Nikola 回答时间:2018-11-22 09:53:39
不错,支持下
@LARRY@ 回答时间:2018-12-28 09:47:17
Abners 发表于 2017-9-27 18:31
& ?) a' q2 z, K- q我用的是103的片子,也遇到一个问题,不过是发送的,特定长度,最后一个字节不对!苦逼呀!!! ...
1 d5 Q2 f" q- s; [* j
你可以在DMA发送完成后检查一下串口是否空闲,因为DMA发送完了之后串口还要1到2个字节的时间,判断下串口发送完成标志位就好了
liudawei123 回答时间:2019-9-12 11:34:44
非常不错哦,支持下
