HAL库每天一例】系列例程从今天开始持续更新。。。。。
我们将坚持每天至少发布一个基于YS-F1Pro开发板的HAL库例程，
该系列例程将带领大家从零开始使用HAL库，后面会持续添加模块应用例程。
, M5 z. l& g+ a) ]9 S  q  e' u同样的，我们还程序发布基于HAL库的指导文档和视频教程，欢迎持续关注，并提出改进意见。

8 S+ B0 i3 h8 U+ W! z例程下载：
6 n7 `% ~, G5 y' Q) l" H* N2 L资料包括程序、相关说明资料以及软件使用截图
: ~3 [' O: X" e" \- }百度云链接：https://pan.baidu.com/s/1i574oPv
密码：r3s3
（硬石YS-F1Pro开发板HAL库例程持续更新\2. 软件设计之高级裸机例程(HAL库版本)\YSF1_HAL-101. JTAG功能引脚做为普通IO使用）

- P" m% a! p) ~8 j2 G7 o/**
7 H5 e6 L: f) O, k" H4 J  ******************************************************************************
! u( m! \% u- W  *                           硬石YS-F1Pro开发板例程功能说明
: s$ D! `! t4 |3 F" M  *
1 z7 R6 U4 x: \2 t$ ]+ a7 r' M" [  *  例程名称: YSF1_HAL-101. JTAG功能引脚做为普通IO使用
6 s; E) Z' F5 b* @: M  *
$ `. I% G! M0 t" U  ******************************************************************************
& Z' v$ y; U+ N, ~6 U  * 说明：
& a8 q8 C5 {. m# y" J9 r1 @" H  * 本例程配套硬石stm32开发板YS-F1Pro使用。
  *
/ ~& M$ ~, W) g8 `! I9 m  * 淘宝：
  * 论坛：硬石电子社区
! L$ |8 G0 V; u4 {  * 版权归硬石嵌入式开发团队所有，请勿商用。
  ******************************************************************************
% g: u4 K3 n  ^2 ~  u  */

; N* V  D' E# m$ N【1】例程简介
. j3 h) G5 |# c7 r4 y" Q- W; G8 |! |  使用stm32 HAL库函数实现LED流水灯效果。通过这个例程熟悉stm32 HAL库函数编程思想。

  stm32拥有非常多的IO引脚，这些IO引脚可以用作最简单的控制电平控制，可以设置为输出高电
平(数字量:1，对应3.3V)或者低电平(数字量:0,对应0V)，也可以设置为输入模式，读取这个IO引
脚的电平(比如用于按键状态读取)。  本例程我们调用HAL库函数方法来实现对IO引脚的输出高低
' ~. Q" Y( K& y+ I电平进行控制。

% M8 b& p' s" d* Q& \; t【2】跳线帽情况
" n1 M9 D; ~/ R******* 为保证例程正常运行，必须插入以下跳线帽 **********
丝印编号     IO端口      目标功能引脚        出厂默认设置
0 \& D. \) O7 j2 a( X/ F0 [
$ ]4 U; h0 p$ x. U: h0 A
' J' b4 B" ~9 a7 D. C【3】操作及现象
! m7 E  _4 ?* u. @, C  使用开发板配套的MINI USB线连接到开发板标示“调试串口”字样的MIMI USB接口为开发板供电。
下载完程序之后，使用万用板测量PA15、PB3和PB4引脚电平可以观察到电压连续变化。

) e  D: W* r! s/******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/
; S& R, F4 }! h* [7 V
3 V, ?0 S' Z1 ?2 x4 B  J/ V! \
6 L+ @# ^. D1 z# v; M! l

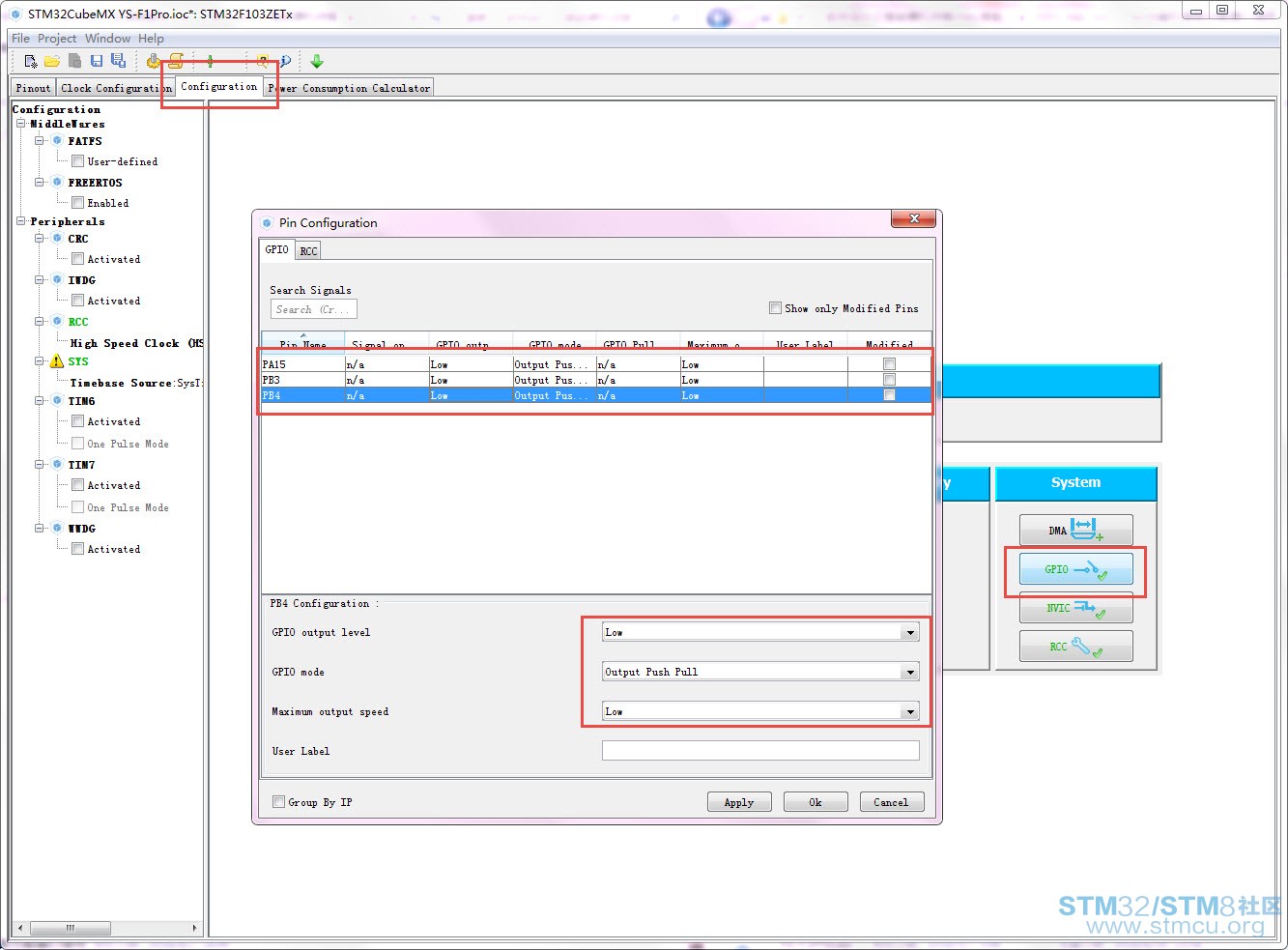

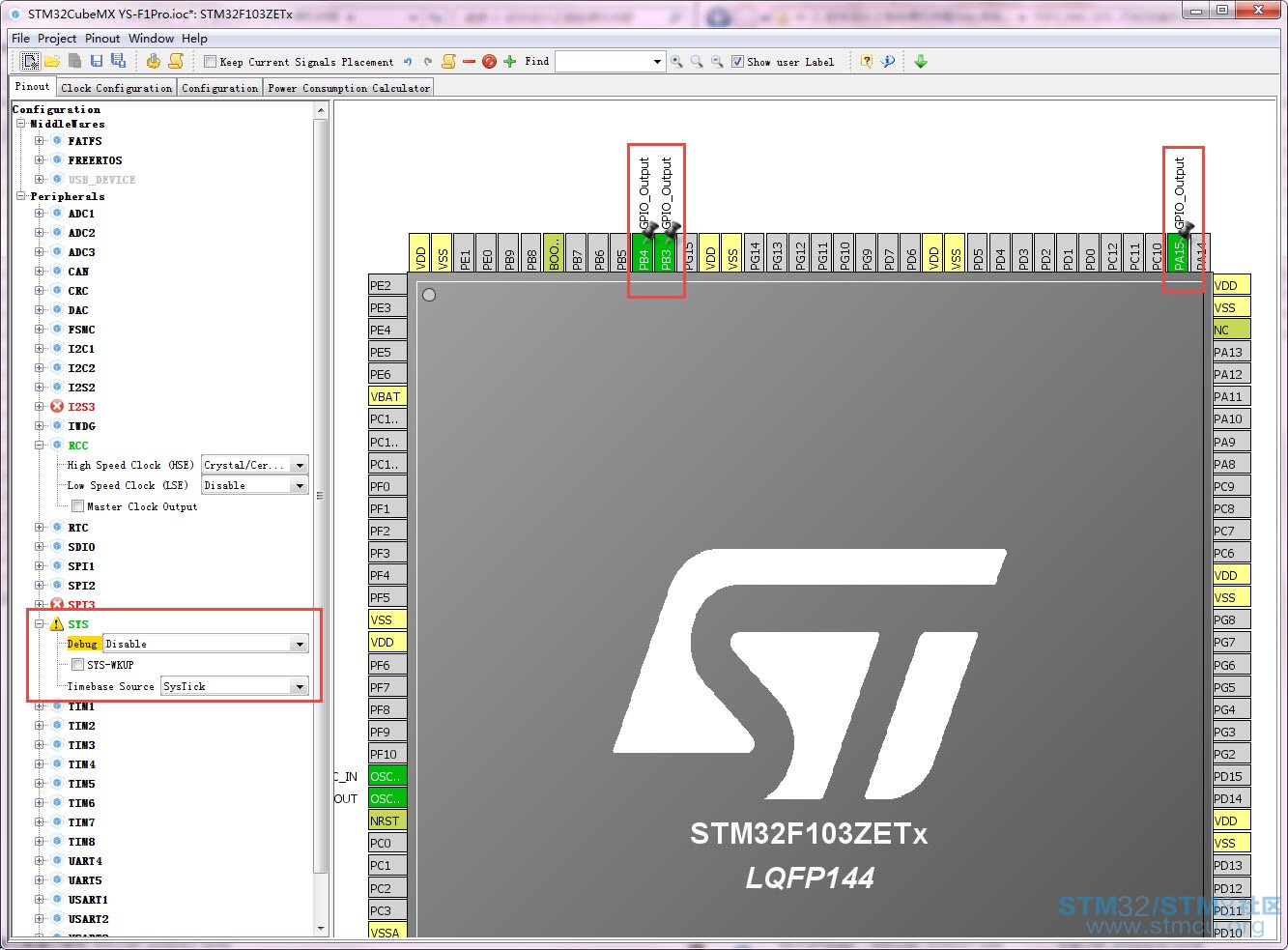

7 [* Y0 r0 d$ @main.c文件内容
: R" m$ O. i8 m2 d# e/ P. @( @/ e

1. /**

2.   ******************************************************************************

3.   * 文件名程: main.c

4.   * 作    者: 硬石嵌入式开发团队

5.   * 版    本: V1.0
   & E# s# ]. z) C" h! t" Q! ?. v
6.   * 编写日期: 2015-10-04
   ( }) P5 r5 G6 e% Q7 C1 q, ]% r% K' R
7.   * 功    能: 使用通用定时器功能输出PWM波形

8.   ******************************************************************************
   ! I0 B' N. N! H+ b# G4 i# x
9.   * 说明：
   : _) r9 w/ e. D* C, ~' s$ S
10.   * 本例程配套硬石stm32开发板YS-F1Pro使用。

11.   *
    / L  d) Y/ t' J9 j, k3 {0 X: Y
12.   * 淘宝：

13.   * 论坛：http://www.ing10bbs.com
    + r" k  ~& w( M1 D; X
14.   * 版权归硬石嵌入式开发团队所有，请勿商用。

15.   ******************************************************************************
    / ]$ M# F$ d2 Z2 m$ ?
16.   */

17. /* 包含头文件 ----------------------------------------------------------------*/
    3 W- n% I3 Z/ d/ e, m* j
18. #include "stm32f1xx_hal.h"

19.
    7 }4 N5 y& w8 N4 _# m
20. /* 私有类型定义 --------------------------------------------------------------*/

21. /* 私有宏定义 ----------------------------------------------------------------*/
    . D- Y' l' _9 ]  U
22. /* 私有变量 ------------------------------------------------------------------*/
    - `% H" f1 u( U+ k7 M. x1 ~+ `
23. /* 扩展变量 ------------------------------------------------------------------*/
    1 O& P3 C/ n/ [0 B* x$ B. j
24. /* 私有函数原形 --------------------------------------------------------------*/
      w7 r& a0 D) [% ?
25. /* 函数体 --------------------------------------------------------------------*/

26. /**

27.   * 函数功能: 系统时钟配置

28.   * 输入参数: 无
    / w- u6 w, e( D- M
29.   * 返 回 值: 无

30.   * 说    明: 无
    ' a! i- Y0 @4 \6 a9 @2 k
31.   */

32. void SystemClock_Config(void)

33. {

34.   RCC_OscInitTypeDef RCC_OscInitStruct;
    9 Z# C' B# q% g! v! g
35.   RCC_ClkInitTypeDef RCC_ClkInitStruct;
    . Q3 x& k. {% b) h0 k/ A5 }% L
36.

37.   RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;  // 外部晶振，8MHz

38.   RCC_OscInitStruct.HSEState = RCC_HSE_ON;
    1 V# c! h, z2 y2 I& S, ?6 z/ G& t
39.   RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
    4 Y2 Q+ W; C2 {+ i0 u
40.   RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
      ]: w1 a# N8 v
41.   RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
    + o# S+ ^  s* W+ P* T
42.   RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;  // 9倍频，得到72MHz主时钟
    4 u* I  H* @. g' Y0 |! {
43.   HAL_RCC_OscConfig(&RCC_OscInitStruct);
    ' a* s+ \7 l7 R! T$ c! S
44.

45.   RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
    ! W4 |9 J7 T+ G6 g9 v
46.                               |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;

47.   RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;       // 系统时钟：72MHz

48.   RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;              // AHB时钟：72MHz
    ( B* C) w6 e+ ?4 o
49.   RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;               // APB1时钟：36MHz

50.   RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;               // APB2时钟：72MHz

51.   HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);
    ' e4 G7 D; O3 z) K+ r4 @2 d; P
52.
    9 w0 q+ F+ w! Q( _$ S, K/ ?
53.     // HAL_RCC_GetHCLKFreq()/1000    1ms中断一次
    / {/ C9 o$ K4 G& q1 I# E( Z" p- d( y
54.     // HAL_RCC_GetHCLKFreq()/100000  10us中断一次

55.     // HAL_RCC_GetHCLKFreq()/1000000 1us中断一次

56.   HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);  // 配置并启动系统滴答定时器

57.   /* 系统滴答定时器时钟源 */

58.   HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);
    3 c; X% ^+ w+ ]9 v8 w: v
59.   /* 系统滴答定时器中断优先级配置 */
    " u" Z/ V: m+ f& v0 n
60.   HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);

61. }
    8 A0 {- Y6 ?" O" z6 F" o  M+ q
62.

63. /**
    6 X% G  _; Q- D( k- b
64.   * 函数功能: 主函数.
    6 B  A% D7 t  d7 m; Z
65.   * 输入参数: 无

66.   * 返 回 值: 无

67.   * 说    明: 无
    ' Q* Q5 ~; q; j6 n3 A8 A: [8 F
68.   */

69. int main(void)
    2 `( [: C8 w% F3 D. p' A
70. {
    4 f6 j( p/ |4 E1 _  J" s/ L2 l
71.   /* 定义IO硬件初始化结构体变量 */

72.   GPIO_InitTypeDef GPIO_InitStruct;
    ) s5 C/ \4 E& ^  f. c9 ^6 P
73.
    + @6 M3 G# S9 ^3 P0 p- ?' W, j
74.   /* 复位所有外设，初始化Flash接口和系统滴答定时器 */

75.   HAL_Init();

76.   /* 配置系统时钟 */

77.   SystemClock_Config();
    - D0 S* j" k& P  g( @4 C
78.
    " t* J" m5 ^: X- Z  `
79.   /* 外设时钟 */

80.   __HAL_RCC_GPIOA_CLK_ENABLE();
    % n4 v/ p0 z8 z5 T* O+ y
81.   __HAL_RCC_GPIOB_CLK_ENABLE();

82.
    - x! E. l, Z- x
83.   /* JTAG-DP Disabled and SW-DP Disabled */
    % i1 @/ h- C/ d6 o0 l) L
84.   __HAL_AFIO_REMAP_SWJ_DISABLE();

85.

86.   /* 输出低电平 */

87.   HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, GPIO_PIN_RESET);
    - Q- ~% l( |& c& c" Z% g
88.   HAL_GPIO_WritePin(GPIOB, GPIO_PIN_3|GPIO_PIN_4, GPIO_PIN_RESET);
    ) W1 V" k* ]( a) k* ?6 m' i) ^
89.

90.   /* GPIO配置 */
    $ l0 g& I+ F. m8 ~0 e/ u9 n" t5 a4 }
91.   /* 设定引脚IO编号 */
    : ~, }/ T* J0 L3 a
92.   GPIO_InitStruct.Pin = GPIO_PIN_15;

93.   /* 设定引脚IO为输出模式 */
    8 I' x1 d8 _4 m
94.   GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;

95.   /* 设定引脚IO操作速度 */
    2 }4 @0 R& w# y" D$ ]! w* I5 e/ L
96.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;

97.   /* 初始化引脚IO */
    + S! _7 s- D, v
98.   HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

99.

100.   /* 设定引脚IO编号 */

101.   GPIO_InitStruct.Pin = GPIO_PIN_3|GPIO_PIN_4;

102.   /* 设定引脚IO为输出模式 */

103.   GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;

104.   /* 设定引脚IO操作速度 */
     ! [; b5 Y9 n. y
105.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;

106.   /* 初始化引脚IO */

107.   HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
     ( G. g1 k7 D" I9 n4 r, G9 t
108.
     6 v' _2 l  W  Z/ W
109.   /* 无限循环 */
     2 z( F/ b' w! z( V& x
110.   while (1)

111.   {
     4 C, a+ P  ~( ~1 E% p/ d
112.     HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_15);
     9 R! z4 ]2 n; d- J" Y/ G
113.     HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_3|GPIO_PIN_4);
     - i. C0 ^/ e/ o* G- [- D
114.     HAL_Delay(1000);

115.   }
     0 H0 v6 s& |5 o' u) ]$ m% n
116. }

117.

118. /******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/

复制代码

6 x6 u/ Z. x- w: Z
9 ~% B0 |: t" `0 ^0 @, {" t
2 ?4 `3 K. z$ G9 X

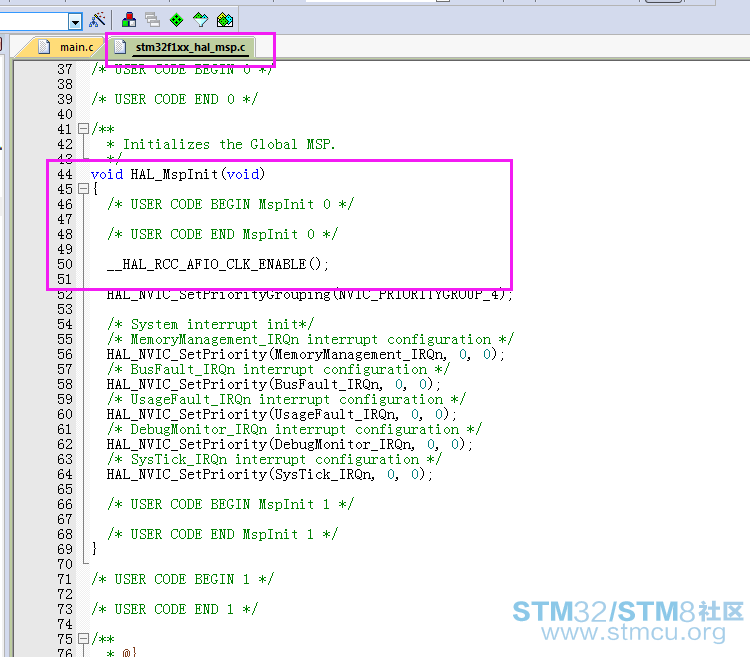

未开启复用时钟，应增加一句：
) }) X+ k* m- R* E% g__HAL_RCC_AFIO_CLK_ENABLE();

仙人掌 发表于 2017-12-8 08:34
未开启复用时钟，应增加一句：
% e6 v0 r/ A1 C/ e! Q__HAL_RCC_AFIO_CLK_ENABLE();

多谢回复，但实际上是有的
9 z- E) B3 Z* I& j

链接:https://pan.baidu.com/s/1nvtZhVV 密码:416v
